多旋翼航拍无人机整机结构设计方案

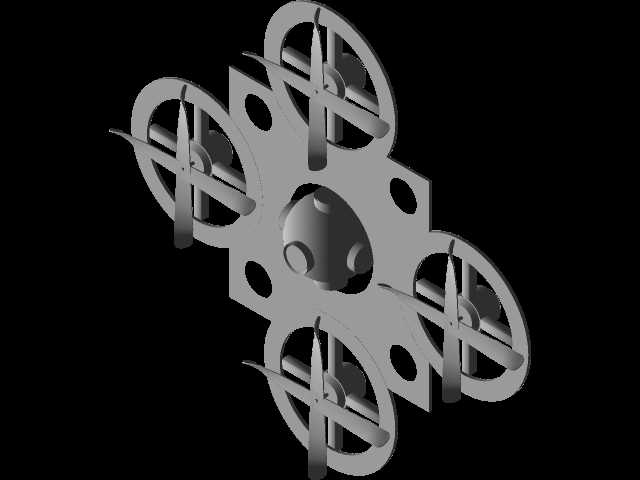

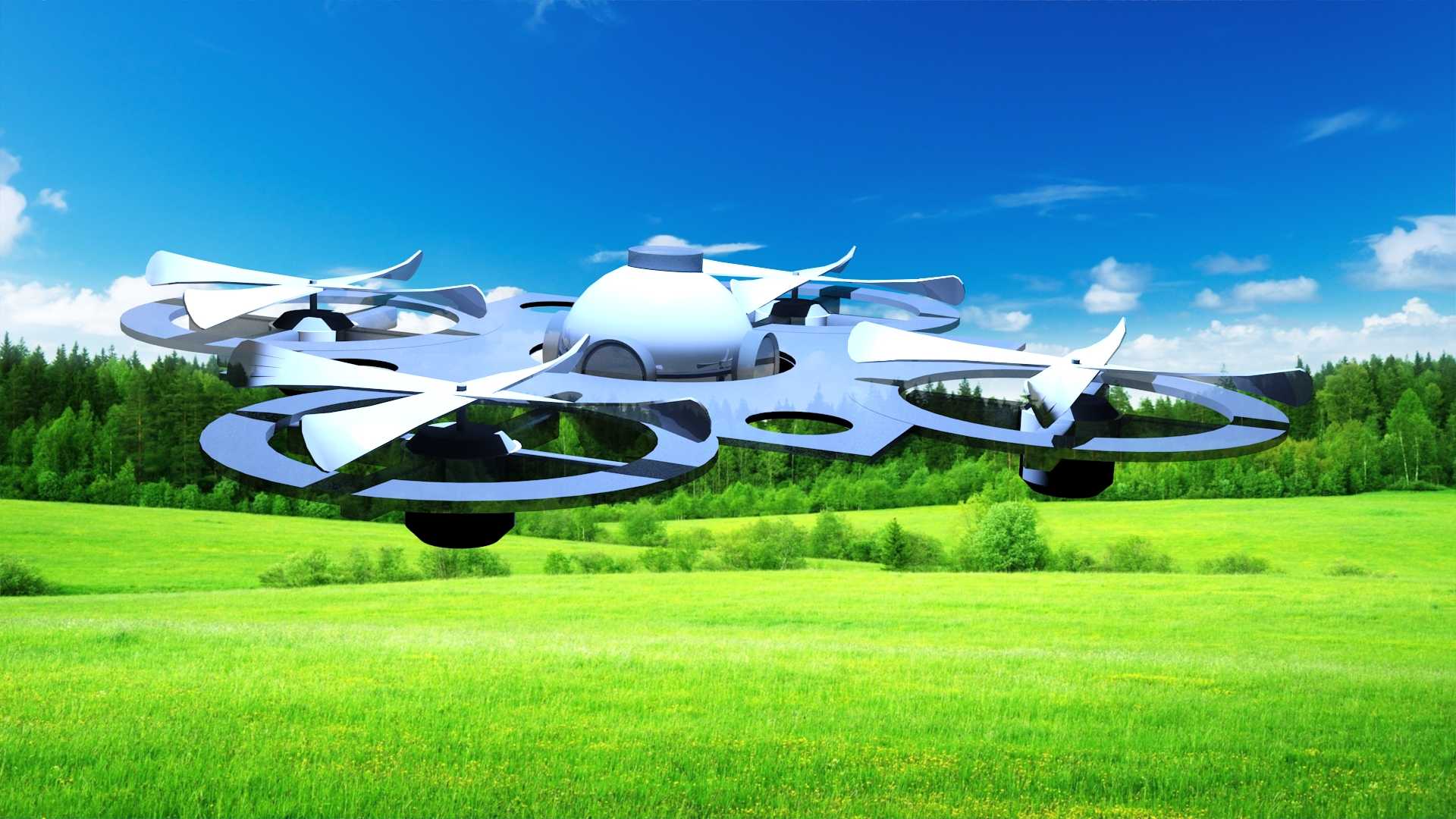

这款多旋翼飞行器的结构设计，首先围绕低空航拍作业的实际需求展开，在旋翼布局上采用了全包围护圈的一体化设计，区别于常规外露桨叶的消费级无人机，护圈与机身主体采用流线型过渡衔接，既能够降低低空飞行时桨叶剐蹭障碍物带来的坠机风险，也能在一定程度上优化旋翼下洗气流的流向，提升悬停状态下的机身稳定性。从实际应用场景来看，这类带全包围桨护的机型，更适合在林间、园区、室内场馆等障碍物密集的区域作业，执行近景航拍、小型场地测绘、低空巡检类任务时，操作人员不需要过度担心桨叶触碰树枝、墙面等障碍物造成设备损坏，作业容错率相比常规无护圈机型有明显提升。

在机身结构的设计思路上，整机采用中心载荷舱向外延伸旋翼臂的布局，中心舱顶部预留了摄像载荷的安装接口，可根据作业需求搭载不同重量的可见光相机、小型红外探测模块，安装边界上要求载荷安装面与机身重心轴线的偏差不超过5mm，避免偏心载荷带来的飞行姿态偏移问题。旋翼臂与中心舱的衔接处做了圆弧过渡的加强结构，不需要额外加装加强筋就能满足飞行过程中的结构强度要求，同时减少了机身表面的突兀凸起，降低飞行过程中的风阻系数。机身底部预留了两个起落支撑点，支撑点的高度设计充分考虑了载荷舱下方挂载设备的离地间隙，正常降落状态下挂载设备与地面的安全距离不小于30mm，避免降落时冲击损伤挂载的电子设备。

从功能特性来看，每个旋翼的动力单元都独立固定在旋翼臂末端的安装座上，安装座的定位精度控制在0.1mm以内，保证每个旋翼的旋转平面都处于同一水平面上，降低飞行过程中的姿态修正功耗。全包围的桨叶护圈采用等宽环形设计，护圈内侧与桨叶尖端的间隙控制在8mm，既不会因为间隙过小导致桨叶转动时剐蹭护圈，也不会因为间隙过大损失护圈的防护效果。机身外壳整体采用曲面流线造型，没有尖锐的棱角结构，在执行人员密集区域的低空作业时，也能降低意外坠机对地面人员造成的伤害风险。在结构重量分配上，电池舱设计在中心舱的最下方位置，能够让整机重心落在旋翼升力平面的下方，进一步提升飞行过程中的自稳性能，即使遇到瞬时的侧风干扰，机身也能快速回正到水平姿态。

考虑到不同作业场景的适配性，这款机型的旋翼臂没有采用折叠结构，一体化的成型结构能够减少连接间隙带来的振动传递，提升航拍画面的稳定性，适合对画面清晰度要求较高的固定场景作业，比如园区宣传航拍、小型工程项目的进度记录、农林区域的低空苗情巡查等场景，都能通过更换不同的挂载模块适配对应的作业需求，不需要对机身主体结构做额外的改装。
