航空发动机矢量调节可变喷嘴结构设计

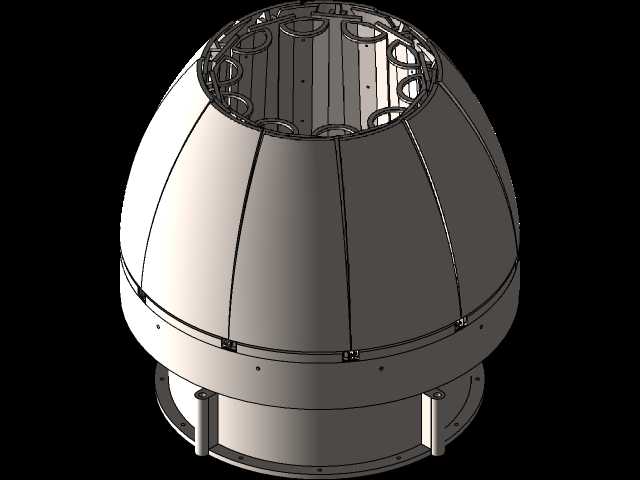

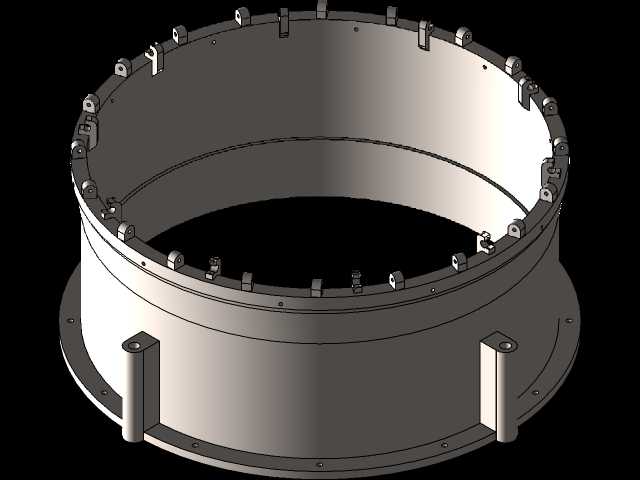

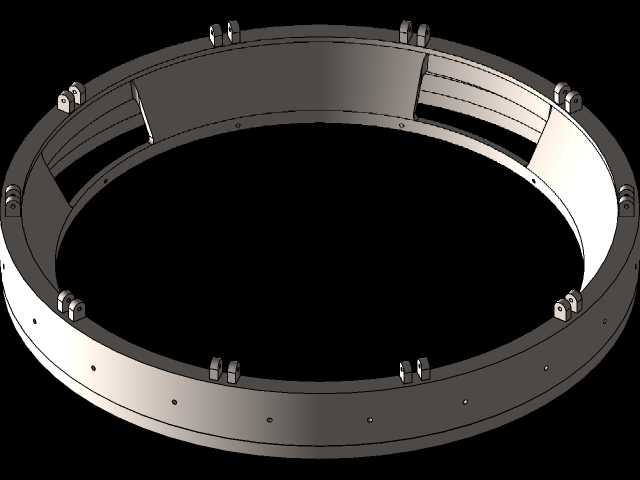

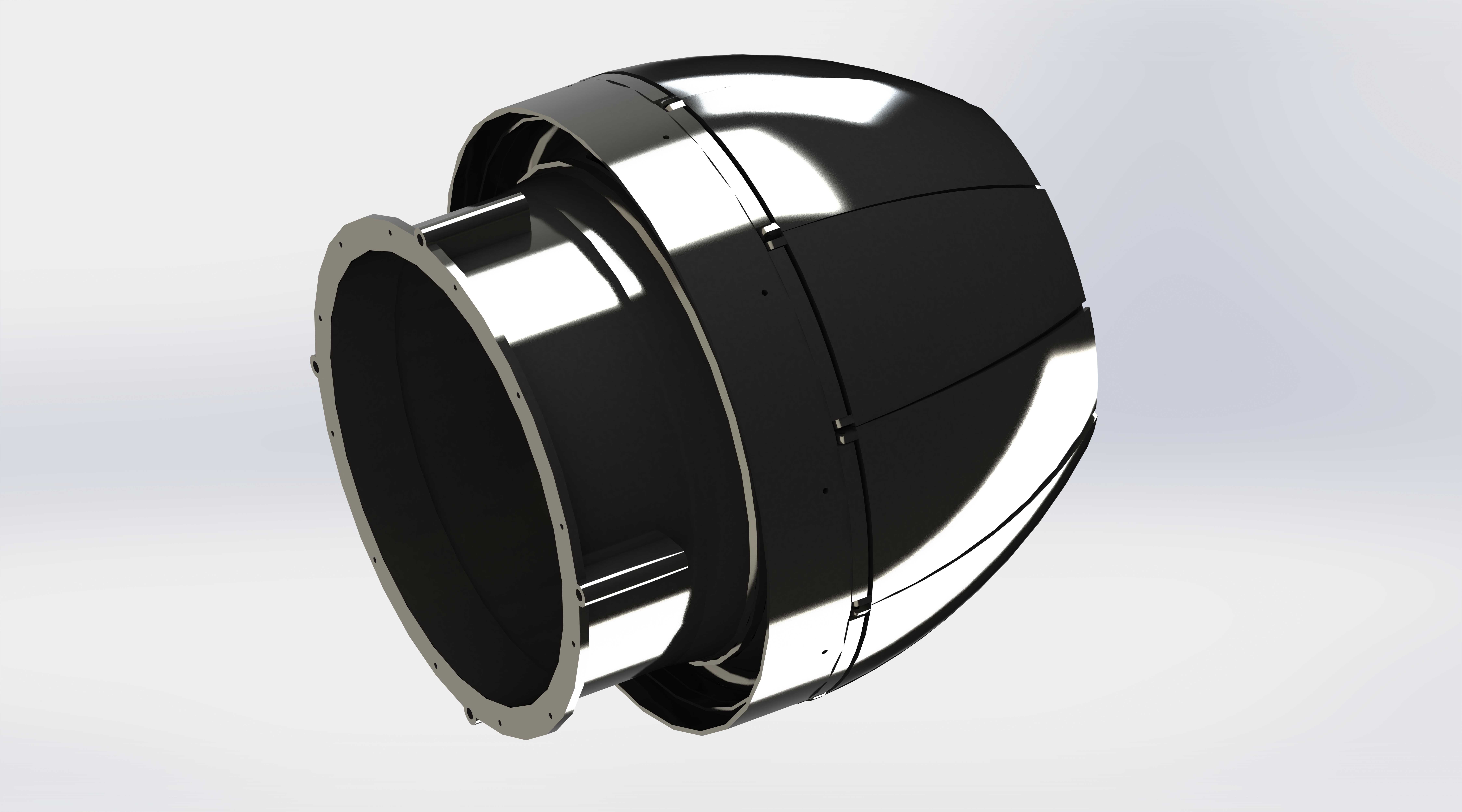

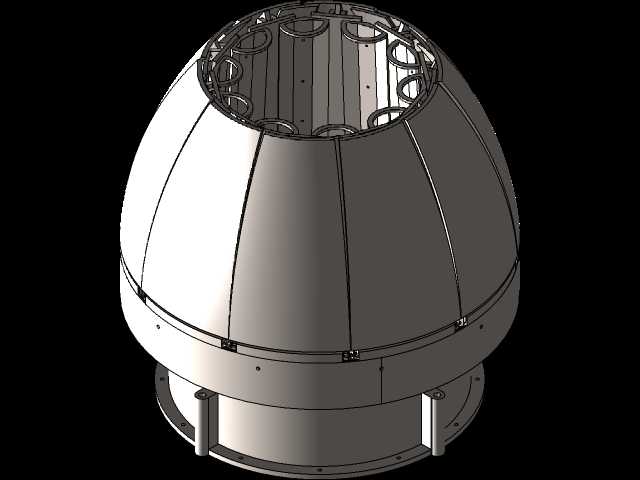

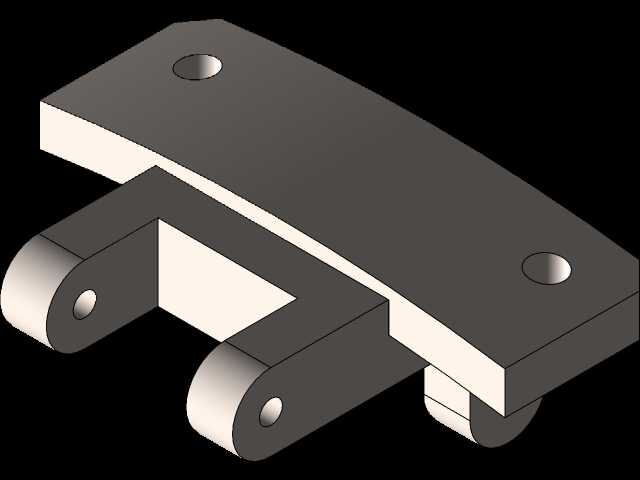

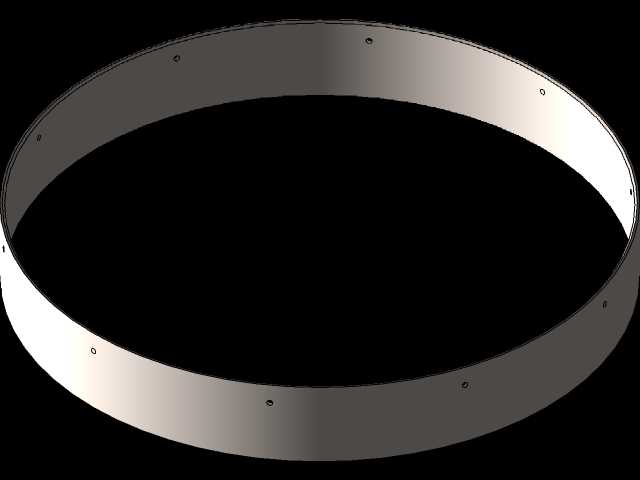

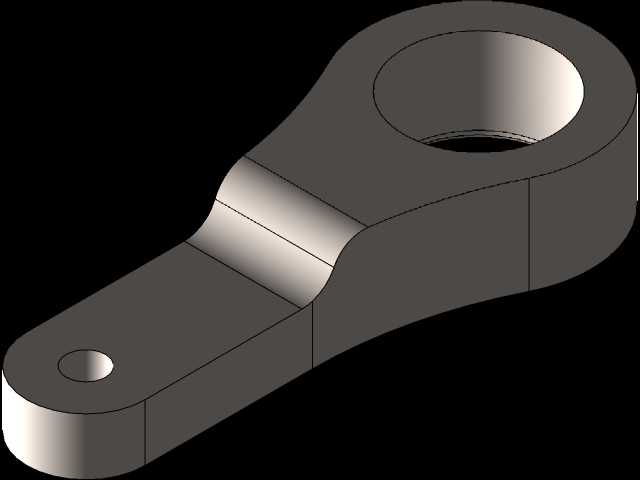

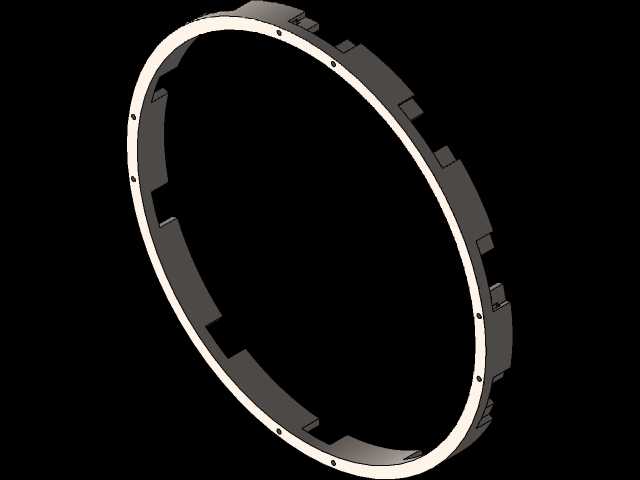

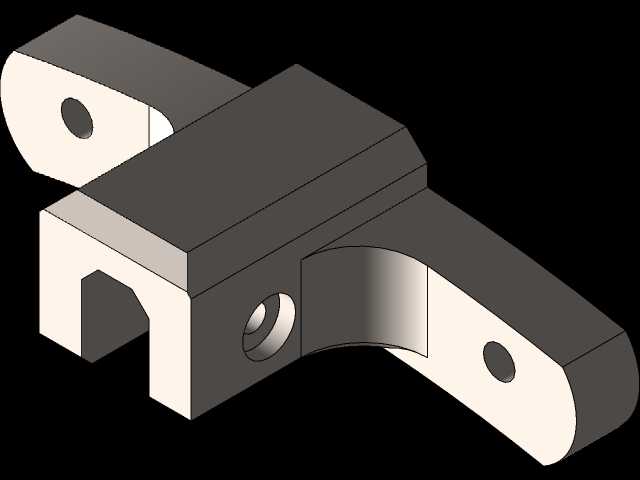

该可变喷嘴结构主要应用于航空喷气式发动机的排气末端，承担发动机排气方向调节、排气截面积动态调整的核心功能，是实现矢量推力控制、提升飞行器机动性能的关键结构部件。在实际工况中，喷嘴需要承受燃烧室排出的高温高速燃气冲击，同时要根据飞控系统的指令实时调整喷口的开合角度与排气方向，既要保证高温燃气顺畅排出，还要通过气流方向的改变为飞行器提供额外的姿态控制力矩，大幅缩短飞行器的转向响应时间，提升低速飞行、过失速机动状态下的操控稳定性。从结构设计逻辑来看，整体采用瓣式调节片组合的球形壳体结构，外层多块弧形调节片沿周向均匀排布，相邻调节片之间预留有热膨胀间隙，避免高温工况下结构受热膨胀出现卡滞；每片调节片通过底部铰接支座与下方固定安装法兰连接，铰接位置采用耐磨耐高温的衬套结构，减少反复转动过程中的磨损量，延长部件的检修周期。顶部周向布置的多组铰接耳座用于连接调节作动筒，作动筒的伸缩行程直接控制每块调节片的偏转角度，多组作动筒协同动作即可实现喷口截面积的收扩调整，以及整体喷流方向的矢量偏转。安装边界方面，底部采用标准圆形法兰连接结构，法兰上均匀布置有螺栓安装孔，可直接与发动机涡轮后机匣的安装面对接，法兰端面设计有密封槽，用于安装高温金属密封件，防止高温燃气从连接缝隙泄漏；整体外轮廓为球台形结构，最大外径位于中部球段位置，安装时需要预留足够的周向转动空间，避免调节片偏转过程中与周边发动机舱结构发生干涉。结构设计过程中充分考虑了高温工况下的热变形补偿，每块调节片的型面均按照热态工作状态下的变形量做了预修正，保证冷态装配时间隙均匀，热态工作时各调节片之间贴合紧密，不会出现燃气泄漏导致的推力损失。内层设置有隔热衬层结构，与外层调节片之间留有通风冷却间隙，引入发动机外涵道的低温气流对调节片背部进行冷却，降低外层结构的工作温度，减少高温对结构材料力学性能的影响。周向布置的调节片在完全收拢时可形成收敛型喷道，满足发动机亚音速飞行状态下的排气加速需求，当多组调节片协同偏转时，可实现喷口在任意方向上的矢量偏转，无需额外设置燃气舵等附加结构，整体结构集成度高，转动惯量小，作动响应速度快，能够匹配飞控系统的高频姿态调整指令。
