航空副翼蜗轮液压执行器结构设计

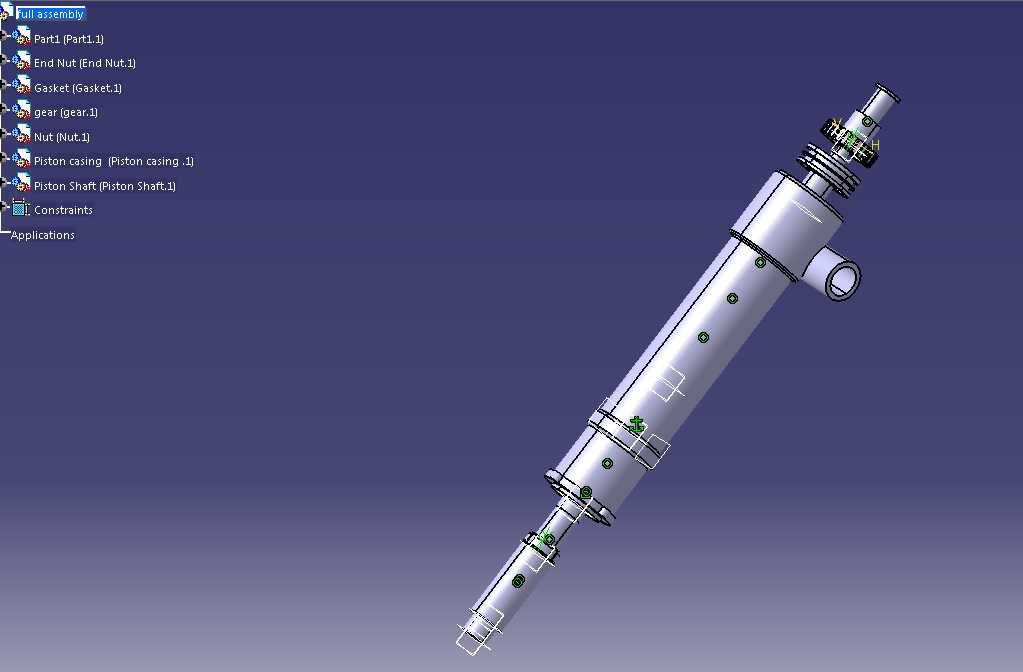

该执行器应用于固定翼航空器副翼操纵回路，是飞控系统中连接操纵指令与舵面偏转的核心执行部件，负责将液压动力转化为副翼的偏转力矩，实现飞行过程中滚转姿态的精准控制，在民航客机、通用航空固定翼机型的副翼操纵段均有同类结构的应用场景。从功能实现逻辑来看，该结构采用蜗轮蜗杆副作为力矩传递与自锁核心，配合液压作动筒的直线动力输出，将液压油的压力能通过活塞轴的直线位移，经蜗轮蜗杆啮合转化为输出端的旋转扭矩，驱动副翼完成规定角度范围内的偏转，同时蜗轮蜗杆副的反向自锁特性可在液压系统失压时锁定舵面位置，避免飞行过程中舵面非指令偏转带来的姿态失控风险。设计过程中优先考虑了航空场景下的安装边界约束，整体采用长筒式同轴布局，将活塞轴、蜗轮副、密封组件沿筒体轴线方向依次排布，最大程度压缩径向安装尺寸，适配机翼内部狭窄的安装空间，筒体侧部预留的液压油口采用径向侧出设计，可直接对接机翼内部的液压管路，无需额外设计转接弯头，减少管路连接的泄漏点与装配工作量。结构细节上，活塞与筒体之间采用多道密封组合设计，兼顾动密封的耐磨性与静密封的耐压性能，适应航空液压系统的工作压力波动；蜗轮与输出轴之间采用花键连接传递扭矩，可承受舵面气动载荷带来的冲击载荷，同时便于后期维护时的拆解更换；筒体两端的安装耳片采用一体化加工结构，安装孔位的同轴度、端面垂直度均按照航空构件的装配公差要求设计，可直接与机翼内部的安装支座对接，无需额外调整安装垫片。从建模逻辑来看，该模型完整还原了内部的零件装配约束关系，包含活塞、筒体、蜗轮、蜗杆、端盖、密封件、紧固件等全部装配层级，各零件之间的配合间隙、运动行程均按照实际工程参数设置，可直接用于运动仿真验证，模拟不同液压行程下的舵面偏转角度，验证蜗轮副的啮合接触状态、活塞的行程极限位置是否存在干涉，也可作为同类航空液压执行器设计的参考原型，用于结构选型、安装空间校核、装配工艺验证等工作环节。
