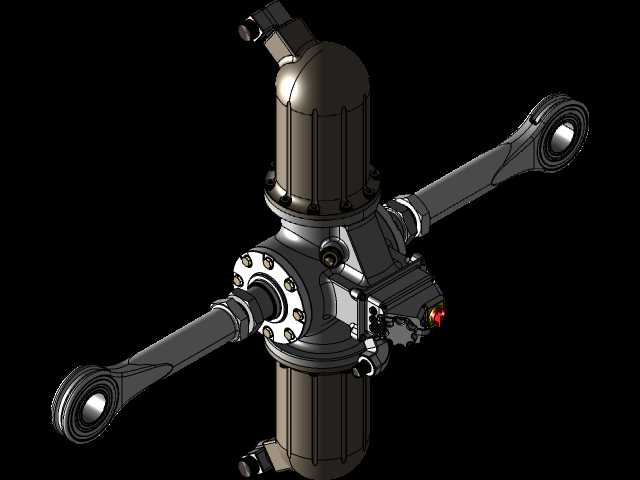

航空航天用双输出电静液作动机构

这款电静液执行机构主要面向航空航天领域飞控系统配套使用，区别于传统集中式液压供油的作动方案，该部件采用集成式电静液驱动架构，将驱动电机、泵组、阀块、作动筒体、输出连杆全部整合为独立单元，无需依托机身集中液压管路即可完成动力输出，大幅减少机载液压管线的铺设长度与泄漏风险点，适配新一代多电飞机的作动系统设计需求。从实际工况适配来看，该作动器可承担飞行控制面的驱动载荷，双输出端的连杆结构可同步连接两侧舵面铰接点，在作动筒伸缩过程中带动双侧舵面完成偏转动作，输出端连杆采用带关节轴承的铰接结构，可补偿安装过程中的微小角度偏差，同时抵消舵面气动载荷带来的附加弯矩，避免作动杆承受径向载荷导致密封件偏磨。设计过程中优先考虑了机载场景的重量控制与安装边界约束，主体筒体采用高强度铝合金锻件加工，外部阀块集成了溢流、换向、压力补偿等功能阀件，所有外接油口均采用端面密封形式，杜绝高空低压环境下的液压油渗漏问题；上部集成的驱动电机采用密封式壳体设计，与泵组直连省去了传动联轴器，进一步压缩了整体轴向尺寸，安装法兰处的螺栓孔采用均布设计，可适配不同角度的装机姿态，无需额外设计转接支架即可完成舱内固定。从结构细节来看，作动器的输出端设置了冗余位置检测接口，可实时反馈作动杆的伸出位移，为飞控系统提供闭环控制的位置信号，两侧连杆的长度可通过端部螺纹进行微调，在装机调试阶段可精准调整舵面的中立位置，避免因加工累积误差导致的舵面零位偏移；筒体上下端的密封组件采用耐高温航空橡胶材质，可适应高空低温与舱内高温交替的工作环境，外部的管接头均采用航空标准快卸接口，便于地面维护时的部件拆装与检测。该作动机构的整体外形充分考虑了机载舱段的空间限制，径向最大尺寸控制在可适配标准设备舱的安装区间内，双侧输出连杆的摆动角度覆盖了舵面全行程偏转需求，在极限行程位置设置了内部机械限位，避免过行程导致的结构磕碰损坏，集成式的设计也让单个作动单元可独立完成动力输出、状态检测、故障隔离的全部功能，单个部件故障不会影响其他作动回路的正常工作，提升了飞控系统的冗余安全性能。
