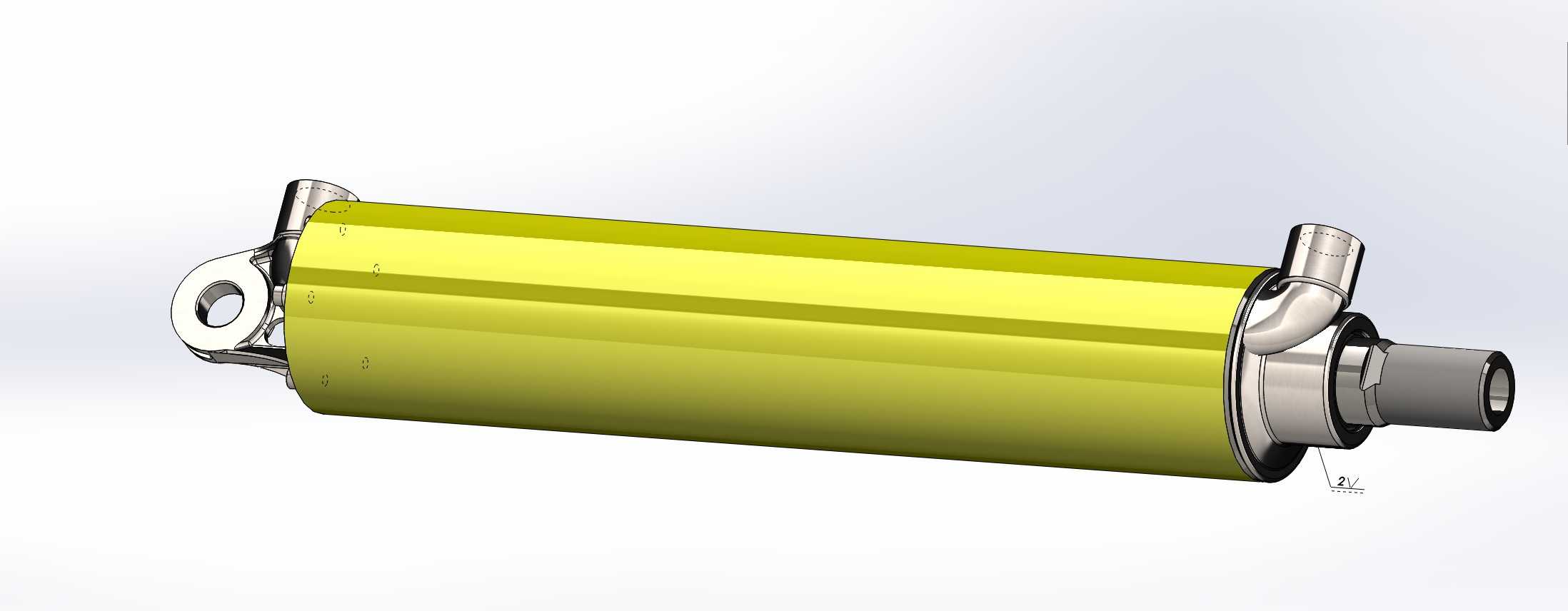

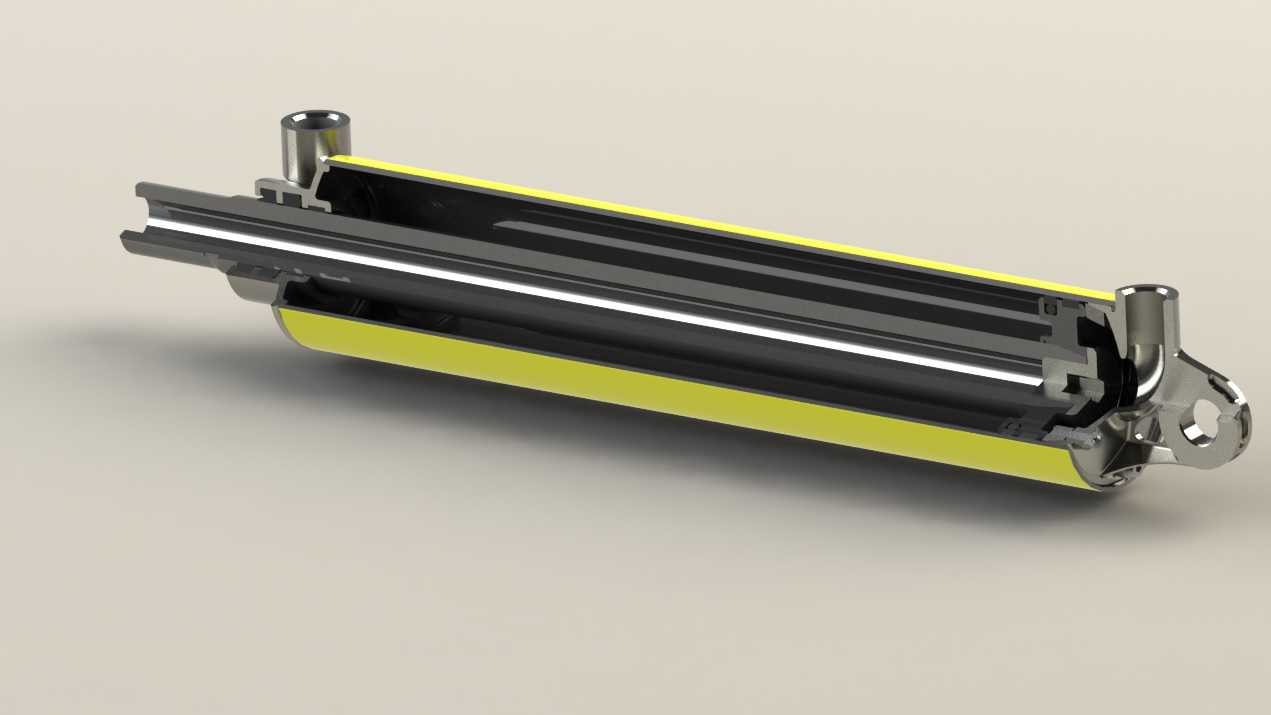

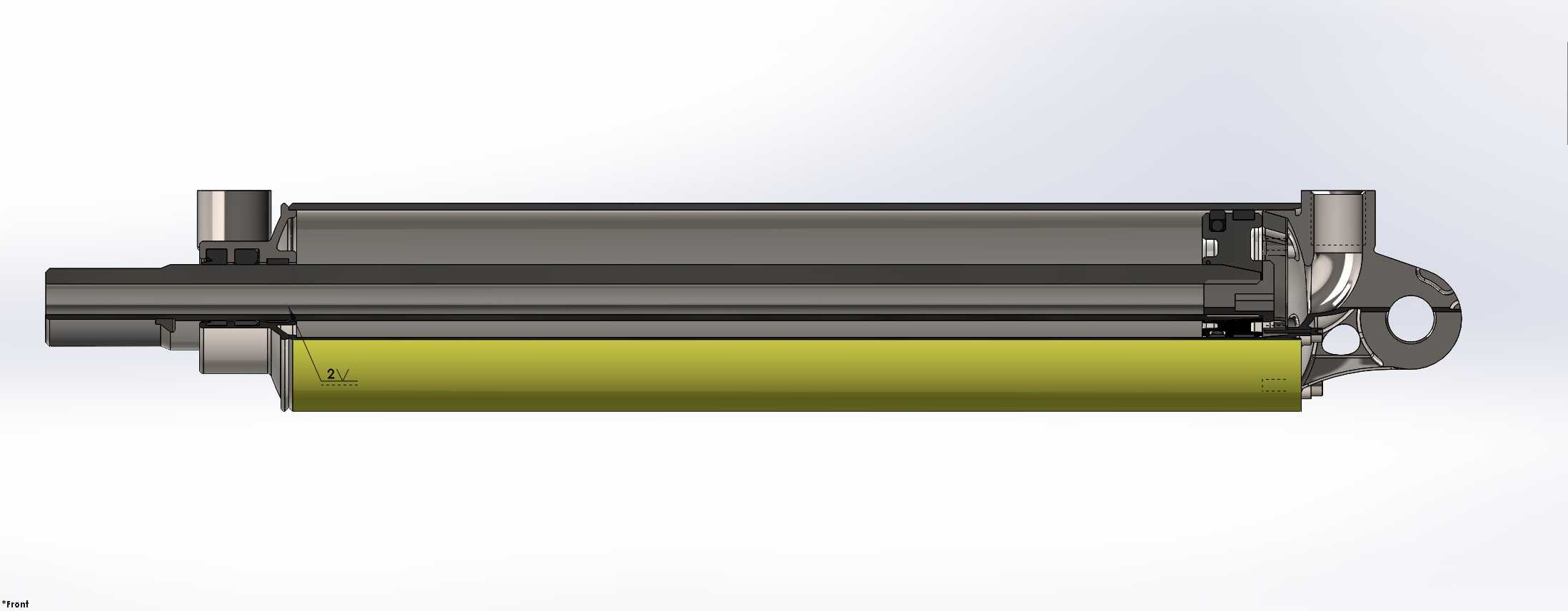

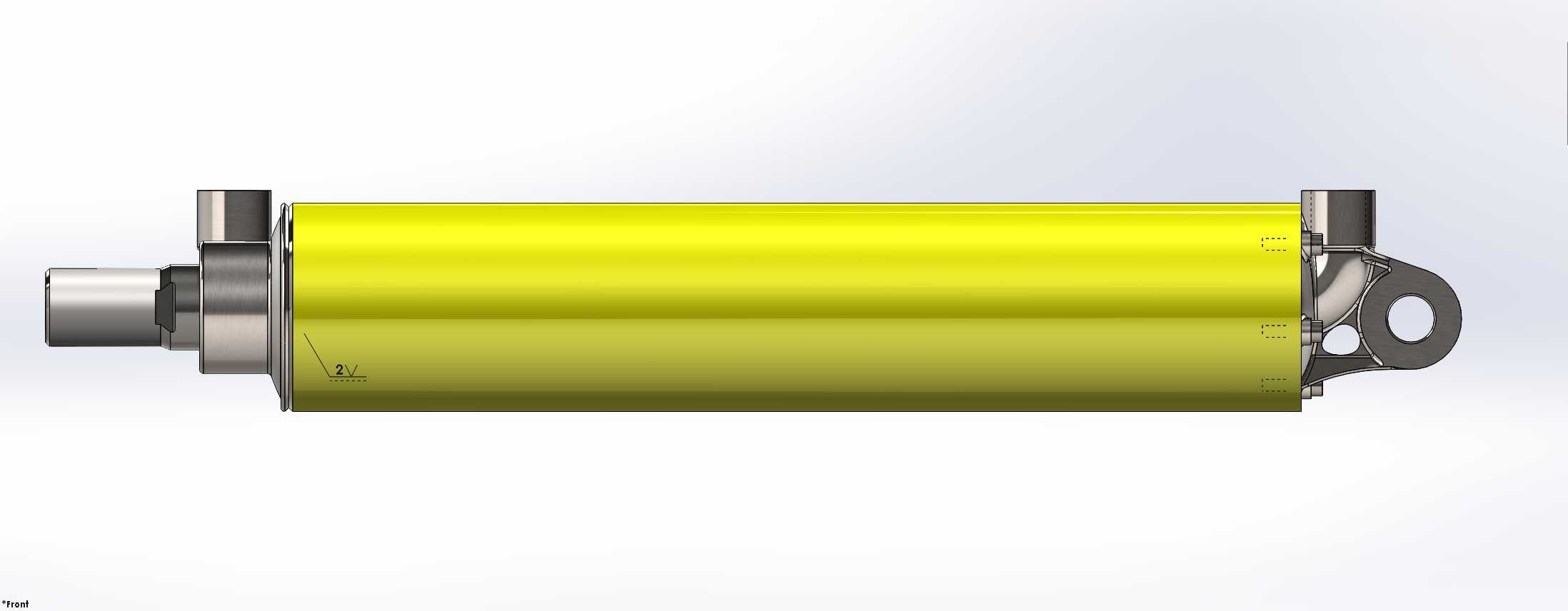

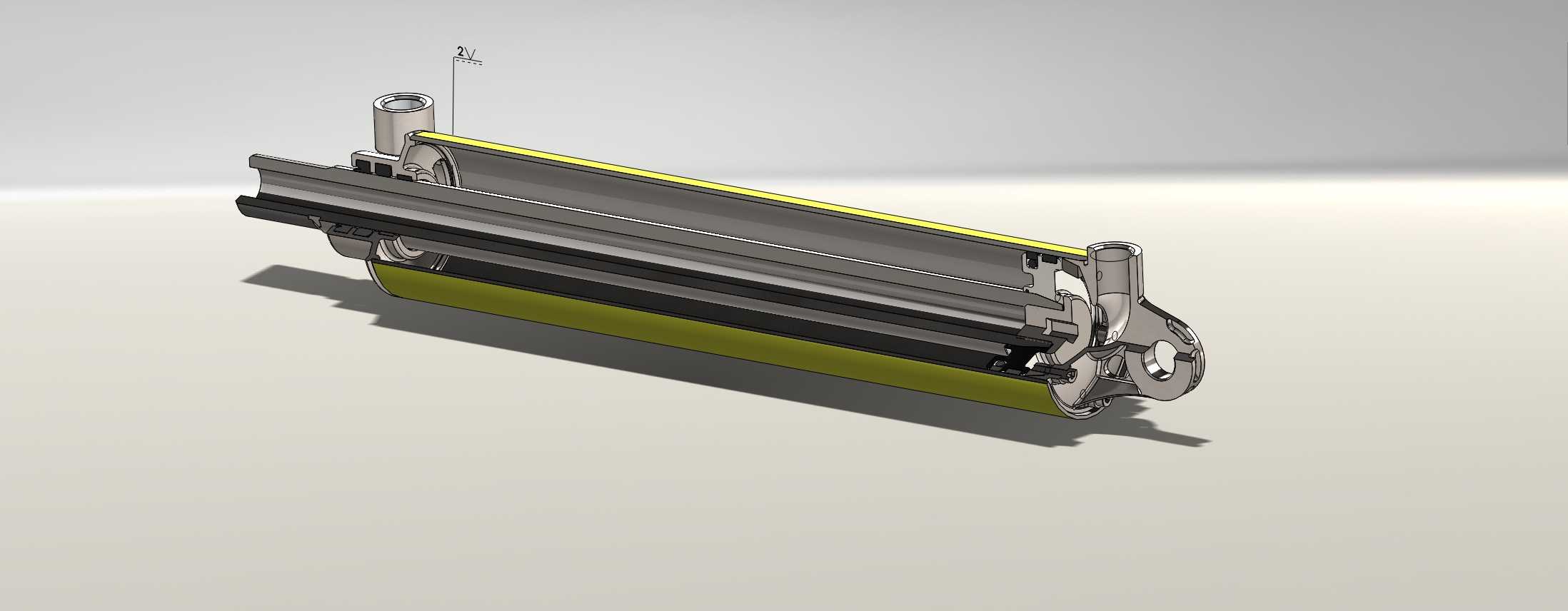

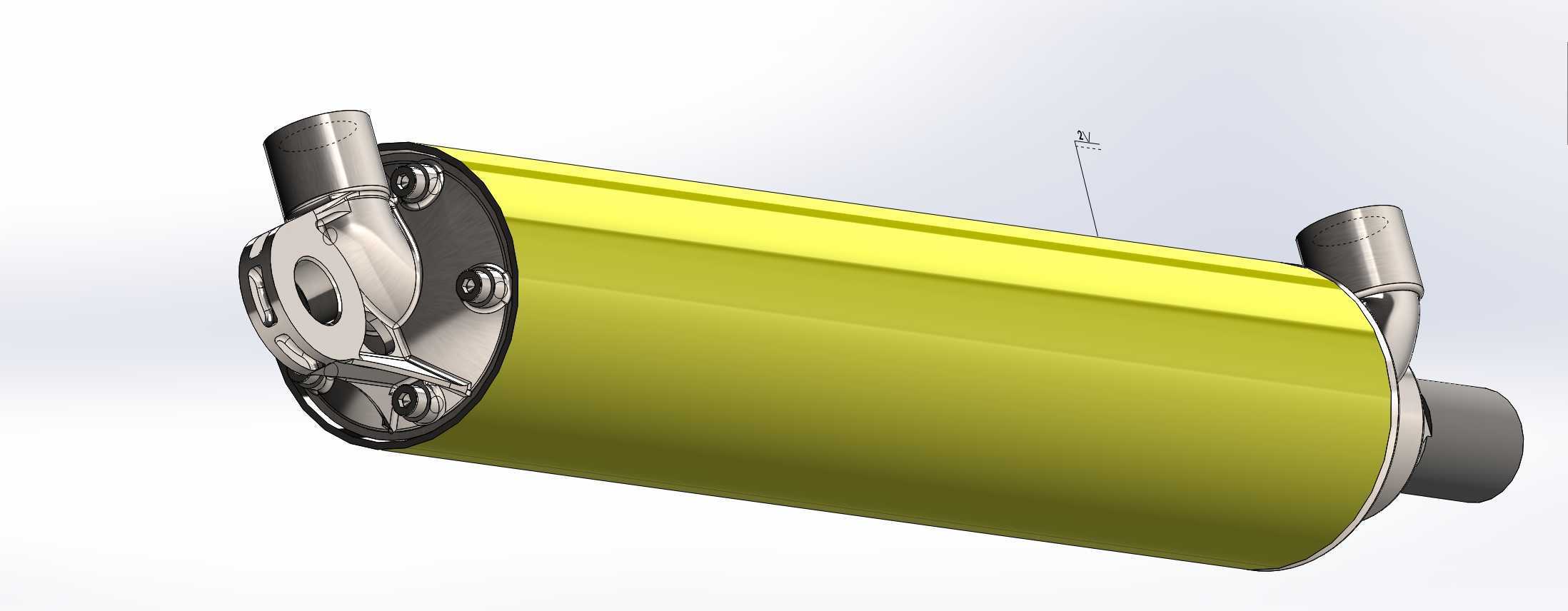

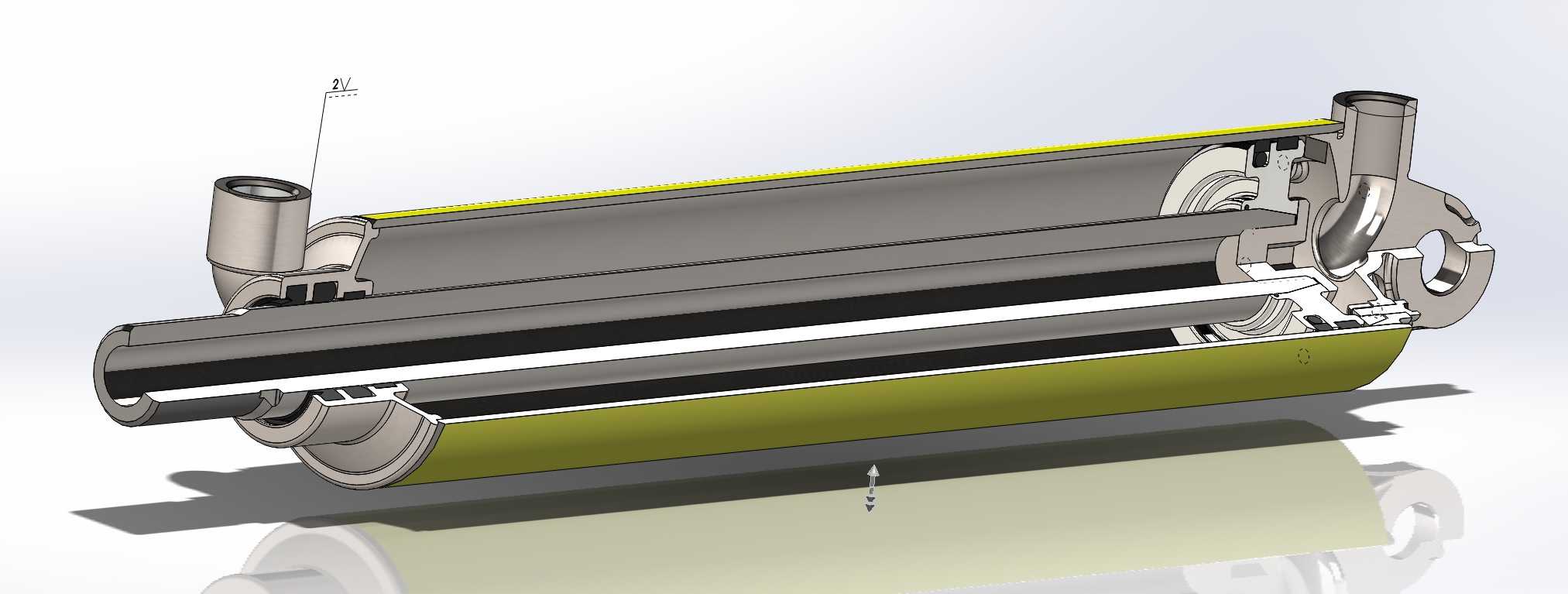

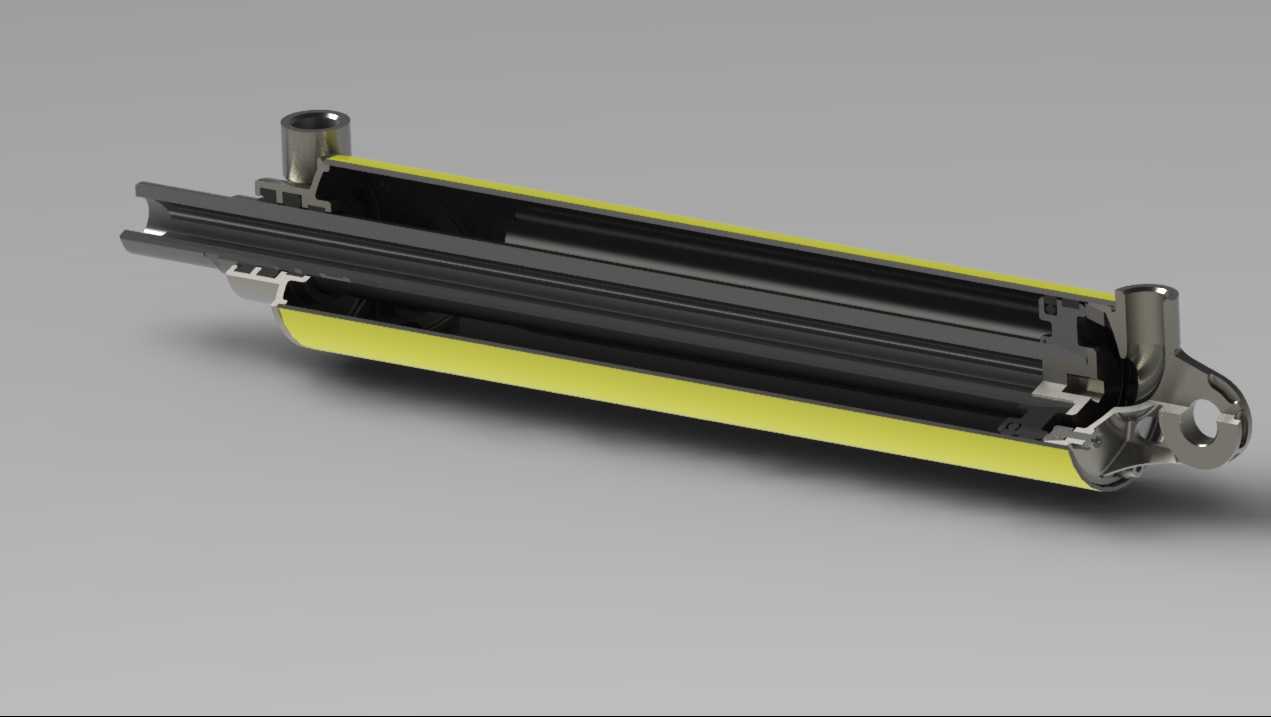

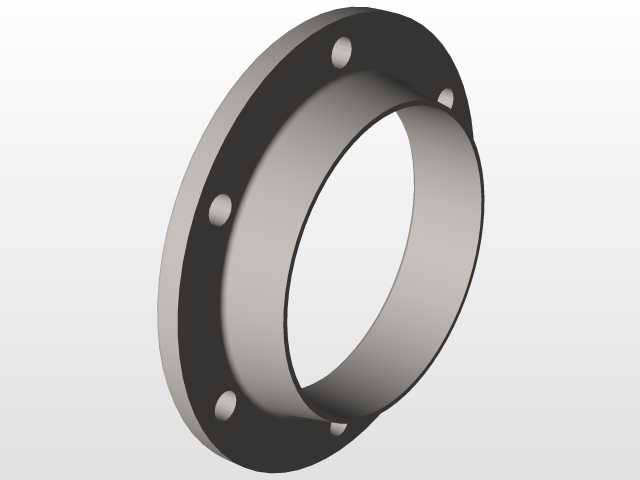

轻量化结构液压缸三维设计方案

这款液压缸的设计核心围绕轻量化需求展开，没有依赖特殊轻质材料，完全通过几何结构优化实现减重目标，适配对安装重量有严格限制的工业场景，比如移动式液压工作站、小型自动化设备的执行端、高空作业平台的动作驱动单元，这类场景往往对执行元件的自重敏感，过重的元件会增加整机负载、降低动作响应速度。设计之初就考虑了常规五轴加工设备的工艺适配性，没有采用仅能通过增材制造实现的特殊悬空结构，所有密封安装槽、导向配合面、油道接口都符合常规金属切削加工的走刀路径，配套的密封件、导向环、耐磨环都选用行业通用的标准规格系列，不需要单独开模定制非标密封件，能有效降低后续量产的采购与维护成本。结构上最具特点的是缸端的圆锥锁止总成，这一结构替代了传统液压缸端盖常用的螺纹连接、法兰螺栓连接形式，通过圆锥面的过盈配合实现端盖与缸筒的锁止固定，既减少了法兰、螺栓这类连接结构带来的额外重量，也能保证高压工况下的连接强度，避免螺纹连接在反复交变载荷下出现的松动问题。密封系统采用组合式配置，主密封选用紧凑型密封结构，搭配导向环、防尘圈形成完整的密封回路，能有效阻挡外界粉尘、杂质进入缸筒内部，同时减少活塞杆往复运动的内泄漏与外泄漏，保证容积效率。从安装边界来看，这款缸的螺纹接口直径、缸筒孔径、活塞杆尺寸都经过匹配计算，安装接口可以直接适配常规轻型液压系统的管路配置，不需要额外制作过渡接头。缸体外部没有多余的凸起结构，整体外形规整，在设备上布置时可以有效节省安装空间，相邻部件的避让间隙不需要预留过大。导向部分的长度经过优化，既保证活塞杆伸出时的支撑稳定性，避免长行程下出现活塞杆偏磨、拉缸的问题，也不会因为导向段过长增加不必要的整体长度与重量。需要注意的是，这款设计的核心是展示轻量化结构的优化思路，所有减重结构都是围绕受力路径做的材料去除，在非受力区域做了壁厚减薄、空腔设计，在受力集中的锁止部位、密封安装部位、耳环连接部位都保留了足够的壁厚与强度冗余，不会因为减重影响元件的额定承压能力与使用寿命，这类结构优化思路可以给同类型液压执行元件的轻量化设计提供参考，在移动设备、便携液压机具的设计中可以借鉴这类结构逻辑，平衡重量、强度、加工成本三者的关系。
