航模用Sullivan40-60尾轮支撑结构

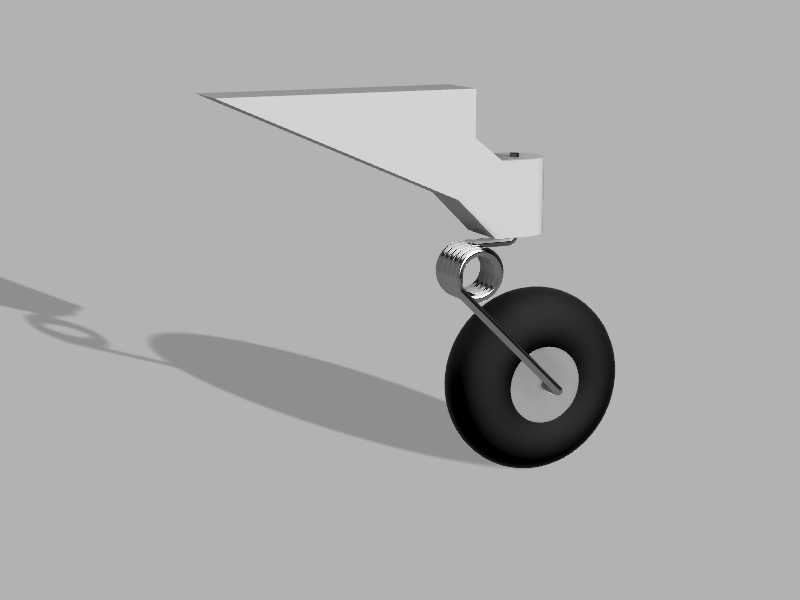

该结构件主要应用于固定翼遥控航模的尾部起落系统，适配起飞重量在2磅至6磅区间的航模机型，承担地面滑行阶段的尾部支撑、转向随动以及降落触地时的冲击缓冲作用，是中小型油动、电动固定翼航模尾部起落单元的核心承载部件。从结构设计逻辑来看，主体采用悬臂式三角支撑构型，上部安装面为平直贴合结构，可直接通过紧固件与航模机身尾部的蒙皮或内置承力隔框连接，安装面预留的定位孔位可适配多数常规40-60级航模的尾部安装间距，无需额外对机身结构做打孔修改即可完成装配。悬臂段采用变截面斜向延伸设计，在保证整体结构刚度的前提下尽可能降低结构自重，避免尾部重量过大导致航模整机重心后移超出配平区间。下部轮架集成了弹簧复位结构，弹簧一端卡接在悬臂主体的限位卡槽内，另一端与轮轴支臂相连，当航模在不平整的跑道面滑行时，轮轴支臂可绕铰接点做小角度摆动，通过弹簧形变吸收地面传递的颠簸冲击力，避免刚性冲击直接传递到机身结构导致蒙皮开裂或者隔框变形。轮体采用实心橡胶材质搭配硬质轮毂，轮毂中心与轮轴采用间隙配合，保证滑行过程中轮子转动顺畅无卡滞，轮轴支臂的转向自由度可与航模方向舵舵机联动，地面滑行时通过方向舵的偏转带动尾轮同步转向，实现地面滑行阶段的方向控制。设计过程中针对安装边界做了明确的尺寸约束，上部安装面的横向宽度、悬臂向下延伸的垂直高度、轮体的直径尺寸均匹配对应级别航模的尾部离地间隙，安装后不会出现尾轮触地角度过大导致滑行时尾部蹭地，也不会因支架过长导致尾轮力臂过大造成转向力矩过载损坏舵机。需要注意的是该构型为基础简化版本，未配置独立的转向弹簧、弹簧夹头以及额外的安装定位孔，适配场景为常规平整铺装跑道的飞行作业，若需在砂石、草地等非铺装场地使用，可在现有结构基础上加装转向复位弹簧组件，提升非铺装路面的转向回正能力。整体结构的受力路径经过优化，地面冲击载荷从轮体传递到轮轴支臂后，一部分通过弹簧缓冲耗散，剩余载荷沿悬臂斜向支撑段传递到上部安装面，再分散到机身承力结构上，避免局部应力集中导致支架断裂，日常使用中仅需定期检查铰接点的磨损情况以及弹簧的预紧力即可，维护成本较低。
