迷你UHF2.5GHz射频同轴插头结构

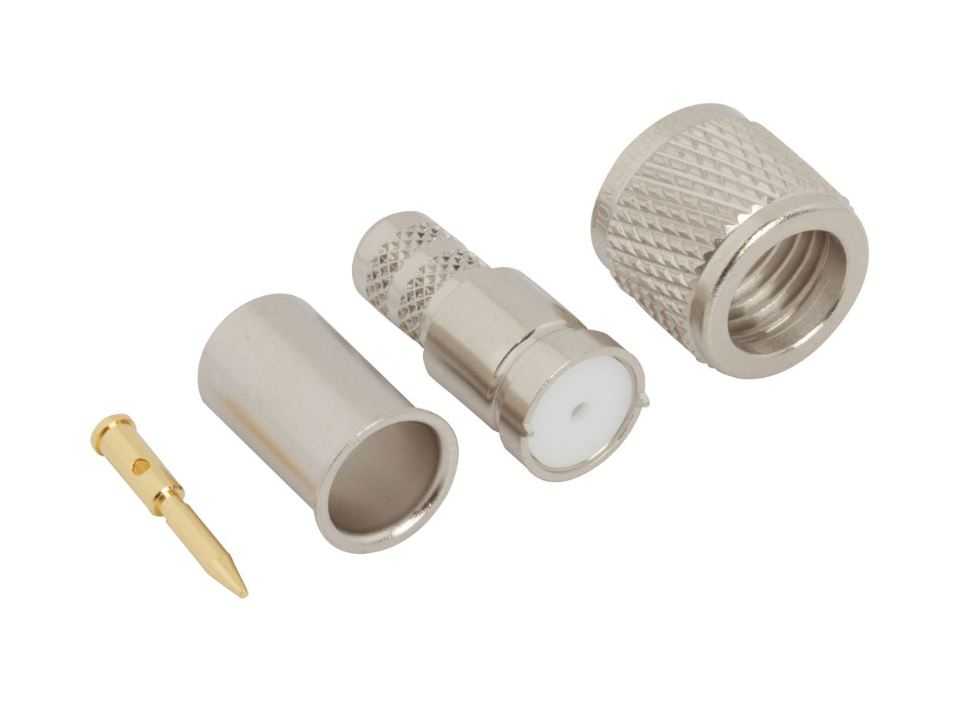

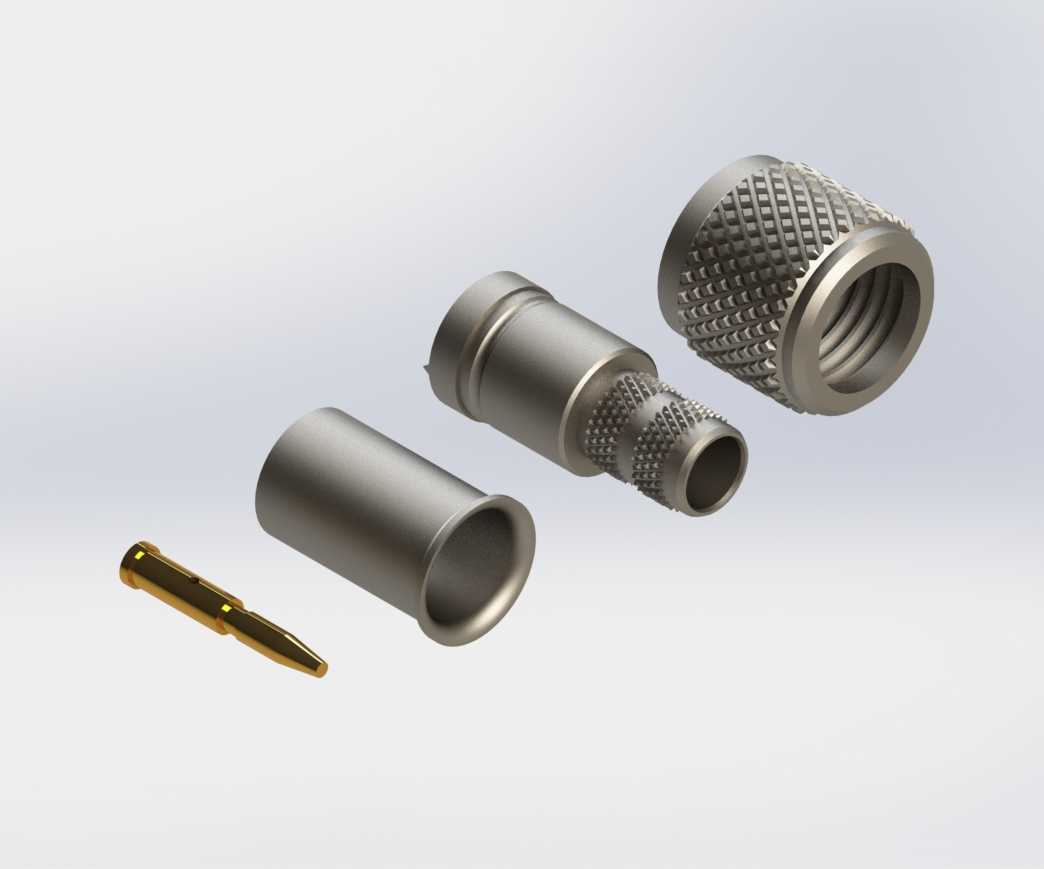

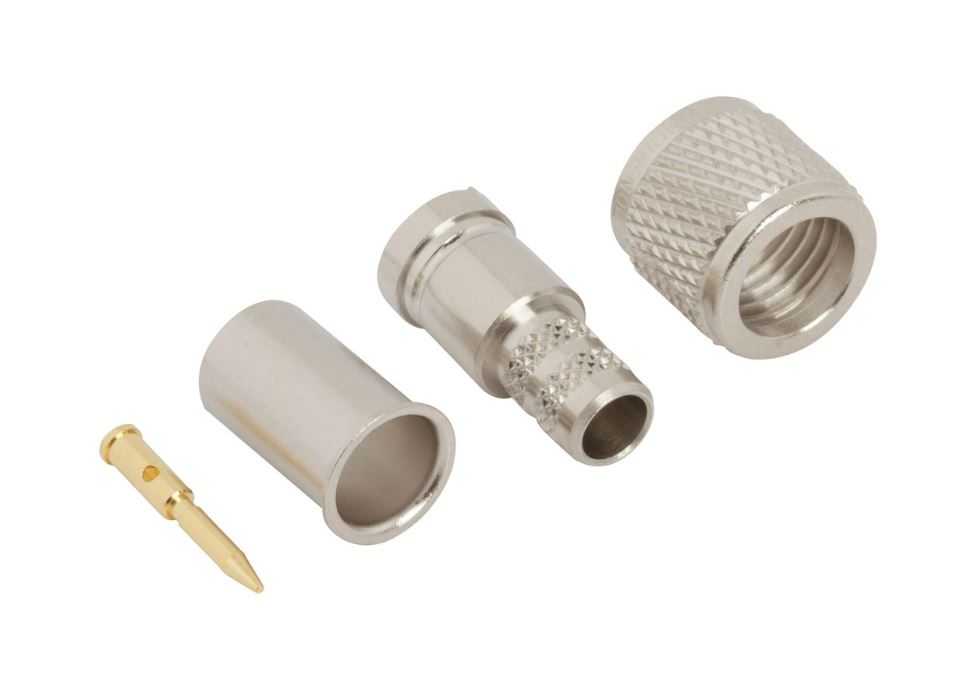

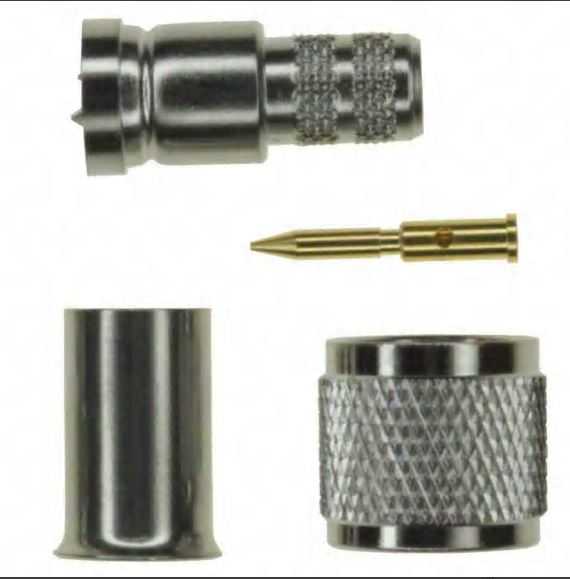

在无线通信射频链路搭建场景中，这类适配低损耗同轴电缆的射频插头，是解决大直径馈线与高频端口匹配问题的核心连接件，常应用在业余无线电基站、户外射频测试设备、L波段信号传输系统的线缆端接环节，弥补常规小型射频接头无法兼容大线径低损耗馈线的短板。从结构拆分来看，整套插头包含接触插针、衬套、压接套、锁紧螺帽四个核心零件，接触插针采用镀金工艺降低接触电阻，保证2.5GHz工作频段下的信号传输损耗控制在极低水平，插针尾部设计有压接翼结构，可与电缆内芯实现可靠压接，避免信号传输过程中出现接触不良导致的驻波比异常。衬套作为电缆绝缘层的定位支撑件，内孔尺寸严格匹配LMR-240、RG-8X这类同轴电缆的绝缘层外径，装配时衬套套入电缆绝缘层后，可对内导体形成同轴定位，保证插针与外导体的同轴度控制在0.1mm以内，避免因偏心导致的信号反射问题。压接套的外表面设计有滚花纹理，既方便装配时手持施力，也能在压接后与电缆外屏蔽层形成紧密咬合，保证屏蔽层的连续导通，降低外界电磁信号对传输链路的干扰，压接套的尾端做了扩口导向设计，方便电缆顺利穿入，减少装配时的线缆刮损问题。锁紧螺帽的外表面采用网纹滚花处理，无需专用工具即可手动拧紧，螺帽内螺纹适配标准迷你UHF插座的外螺纹，拧紧后可实现插头与插座的机械锁紧，同时配合内部的密封结构（若配装防水圈）可满足户外使用的防护需求。设计过程中，各零件的配合公差经过严格校核，插针与衬套内孔的间隙控制在0.02-0.05mm之间，既保证插针的插拔顺畅，也避免间隙过大导致的阻抗不连续；压接套与衬套的配合采用过渡配合，压接后可形成稳定的整体结构，承受常规线缆拉扯时不会出现松脱。安装边界方面，整套插头装配完成后，最大外径不超过12mm，总长度控制在30mm以内，可适配面板开孔直径8mm的安装场景，压接时需采用对应线径的六边形压接模，压接位置距离压接套尾端保留2mm的余量，避免压接过度导致电缆变形影响信号传输。与传统SO-239型UHF连接器相比，这款插头的工作带宽提升了数十倍，可覆盖L波段的常用通信频率，同时体积更小，适配的电缆线径范围更宽，在需要兼顾低损耗传输与小型化安装的射频场景中，能有效减少链路的转接次数，降低信号损耗。建模过程中对每个零件的倒角、退刀槽等工艺细节都做了还原，滚花特征采用参数化建模实现，可直接用于装配干涉检查、压接工艺仿真以及后续的零件加工出图，对于射频设备结构设计人员来说，可直接调用该模型完成整机的线缆布局设计，省去重复建模的时间，同时能准确评估插头与周边结构件的安装间隙，避免装配时出现空间干涉问题。
