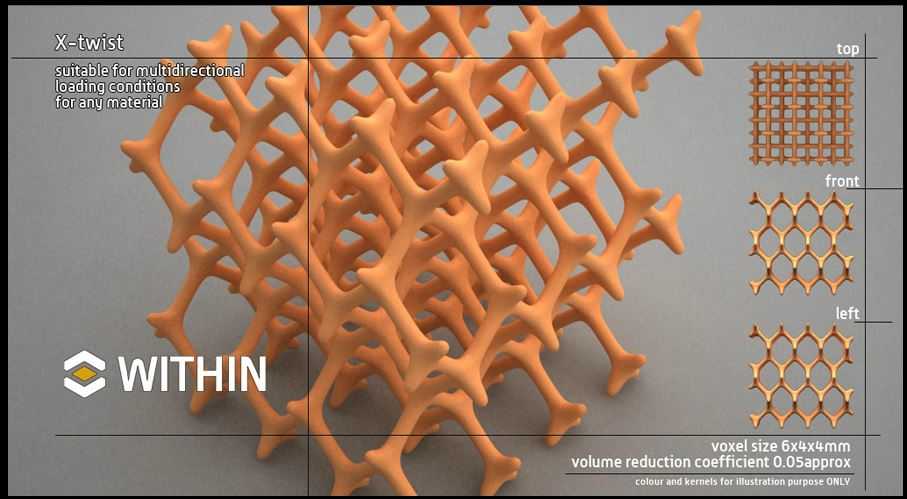

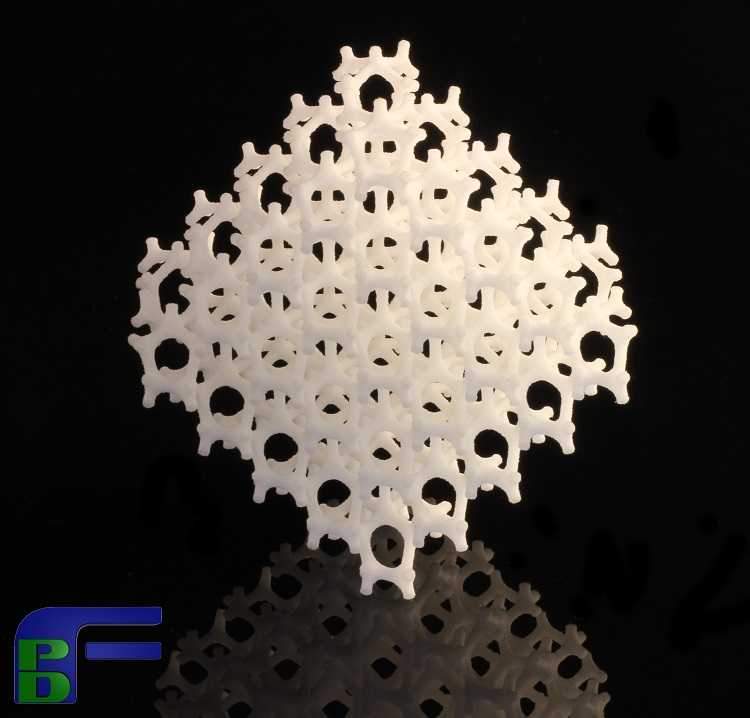

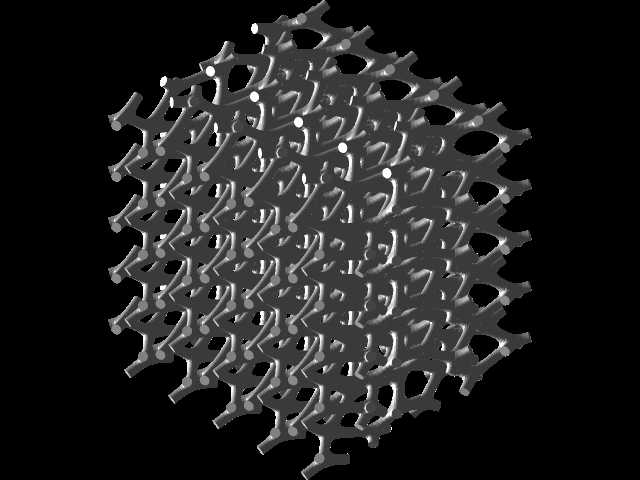

这类X向扭曲构型的晶格多孔结构,核心设计逻辑是通过单胞在X轴方向的连续扭曲排布,打破常规正交晶格的各向同性力学表现,实现定向刚度匹配。从实际工程落地场景看,这类结构最先适配航空航天领域的非主承力舱段内部填充,替代传统铝制蜂窝填充件时,在同等刚度要求下重量可降低40%以上,同时多孔贯通的孔隙结构可兼顾线缆敷设、气流导通的附加功能,无需额外预留走线槽道。设计阶段需要先锁定单胞的基础杆径、孔隙率参数,再通过X向扭曲角度的梯度调整,匹配不同区域的受力需求——比如靠近安装面的区域扭曲角度更小,杆径加粗以提升压溃强度,远离安装面的区域扭曲角度增大,孔隙率提升以进一步减重。结构的安装边界没有特殊要求,可通过端面的晶格杆端直接与安装基体粘接或熔接,无需额外设计连接法兰,整体外轮廓可根据安装空间做随形裁剪,裁剪后的断面不会出现应力集中断裂的问题,因为每个单胞都是独立的受力单元,局部裁剪不会破坏整体的力传导路径。从功能特性上看,这类结构除了定向承载能力,还具备优异的抗弯曲抗扭转性能,单方向施加载荷时,扭曲的晶格杆会通过微小形变分散应力,不会出现正交晶格容易发生的沿晶脆断问题,采用回收尼龙材质打印成型后,12克重量的样件可稳定承受180磅的静态载荷,完全满足机载设备内部支撑件的载荷要求。除了航空航天场景,这类结构还可用于工业机器人末端执行器的缓冲填充层,利用其扭曲晶格的各向异性刚度,匹配末端抓取时的多向受力缓冲需求,也可用于新能源汽车电池包的内部缓冲支撑,多孔结构同时兼顾散热通道的作用,无需额外设计散热流道。建模过程中需要注意扭曲角度的连续性,避免单胞之间出现杆径错位导致的应力集中,杆与杆的连接节点要做小圆角过渡,提升疲劳强度,整体结构的最小杆径要匹配所选3D打印工艺的成型精度,避免出现打印断杆的问题。
