Nema34伺服电动机及配套安装座结构设计

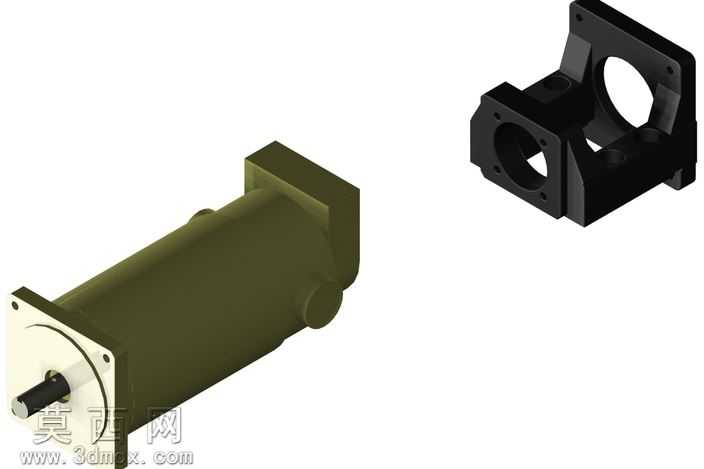

本作品为Nema34规格伺服电动机搭配配套安装支座的三维结构设计，建模过程严格遵循伺服电机行业通用尺寸规范，完整还原了产品的全部结构细节。建模阶段采用参数化设计思路，先以旋转特征构建伺服电机的圆柱形主体壳体，对电机前端的输出轴、法兰安装面做精准尺寸约束，输出轴的轴径、键槽尺寸、法兰面的安装孔位均匹配Nema34标准安装尺寸，保证模型可直接用于装配校核；电机尾部的接线端、端盖固定结构也做了细节还原，壳体上的散热棱边、端盖的紧固螺丝孔位均按照实际产品结构做布尔运算处理，避免出现结构干涉问题。配套的安装支座采用一体成型结构建模，通过拉伸、切除特征构建支座的双侧支撑臂、前后安装法兰，支座上的电机定位孔、设备安装孔位均做同轴度约束，支撑臂的加强筋结构按照力学承载要求做厚度优化，既保证安装结构的刚性，也还原了实际产品的轻量化设计特点。材质渲染阶段，为电机主体壳体赋予军绿色哑光金属漆材质，模拟工业级伺服电机的外壳喷涂效果，前端法兰面赋予米白色硬质工程塑料材质，输出轴赋予高硬度光亮金属材质，还原轴承钢的表面质感；安装支座赋予黑色哑光铸钢材质，表面做细微的颗粒质感处理，还原铸造件的表面肌理，不同部件的材质区分清晰，可直观分辨各结构的功能分区。结构设计上充分考虑伺服电机的实际安装场景，安装支座的双侧支撑结构可对电机形成稳定的承托，前后法兰的孔位分别对应电机本体和外接设备的安装接口，可直接用于自动化设备、数控装备的装配模拟，验证电机安装时的空间占位、接口匹配度，避免实际装配时出现尺寸不匹配、结构干涉的问题。整体模型的结构比例协调，所有特征均做了圆角、倒角处理，还原实际机加工零件的工艺细节，没有多余的冗余特征，模型拓扑结构规整，可直接用于后续的工程图导出、装配仿真、运动模拟等工作，能够为数控设备、自动化生产线的设计环节提供精准的三维模型参考，帮助设计人员快速完成电机选型、安装布局的校核工作，缩短设备研发的前期设计周期。
