АИР100L4型4kW电动马达三维设计模型

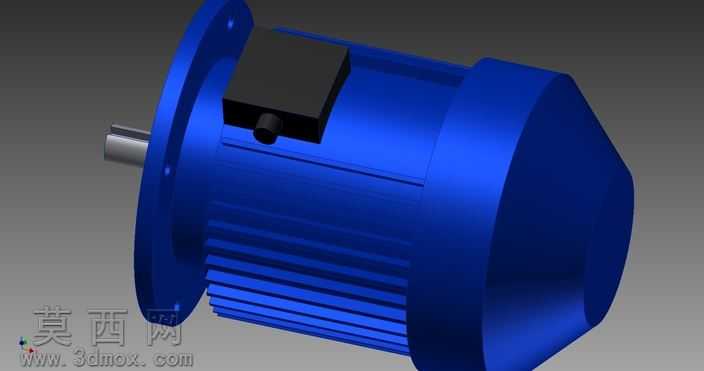

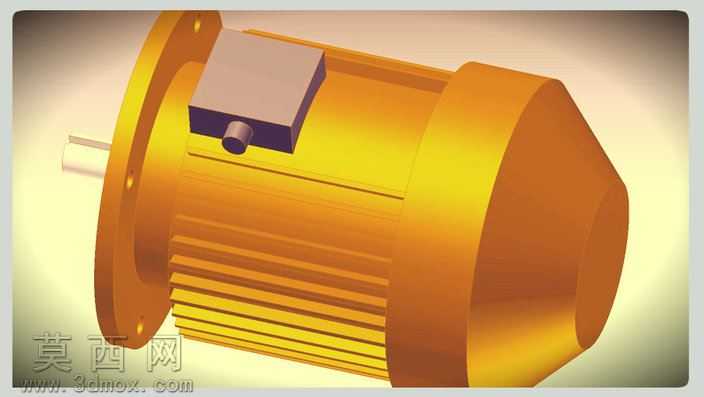

本模型为АИР100L4型4kW功率电动马达的全参数化三维设计成果，建模阶段采用Autodesk Inventor完成全结构搭建，严格遵循该型号电机的实际工业尺寸规范进行比例校准，完整还原了法兰安装端盖、输出转轴、接线盒、散热筋壳体、后端封盖等全部核心结构部件。建模过程中对各零件采用独立草绘拉伸、旋转切除、阵列特征等操作完成细节构建：前端法兰安装盘精准还原了安装孔位的分布位置与孔径尺寸，输出轴做了轴肩、键槽的细节刻画，还原实际装配的定位结构；接线盒部分独立构建了盒体、进线接头、盒盖的装配关系，还原电机外部接线的结构形态；壳体部分的周向散热筋采用圆周阵列特征完成，筋条的宽度、间距、凸起高度均匹配真实电机的散热结构设计，保证结构还原度。材质与渲染阶段，为电机主体壳体赋予金属蓝色烤漆材质，调整材质的粗糙度、反光度参数模拟工业电机外壳的漆面质感，输出转轴赋予抛光金属钢材质，还原金属轴的高光金属质感，接线盒部分赋予哑光黑色工程塑料材质，区分不同部件的材质差异；渲染时采用三点布光方案，主光源从侧上方打亮电机主体轮廓，辅助光源补全暗部细节避免结构死黑，环境光添加微弱的环境反射效果，让蓝色壳体呈现自然的漆面反光，最终渲染图清晰展现电机的整体外观与结构细节。设计思路上以工业实际应用的同型号电机为还原蓝本，优先保证外部安装尺寸、接口结构的准确性，兼顾外观细节的还原度，模型各零件保留完整建模特征树与参数约束，可支持后续的装配干涉检查、安装工位适配模拟、外观改型设计等拓展应用，完整呈现了该款4kW工业电动马达的外观形态与结构特征。
