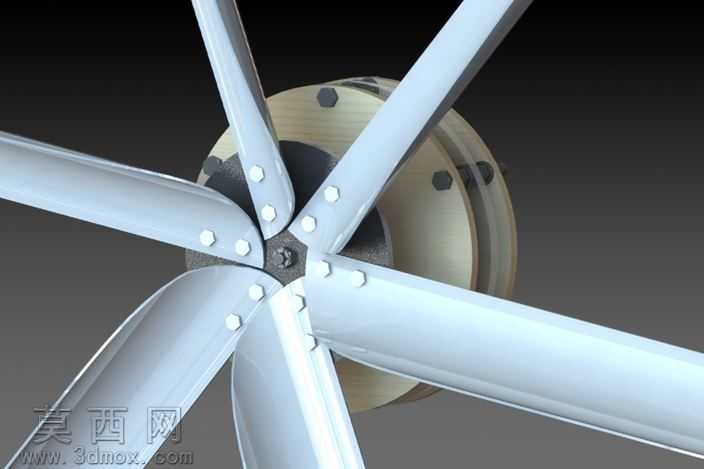

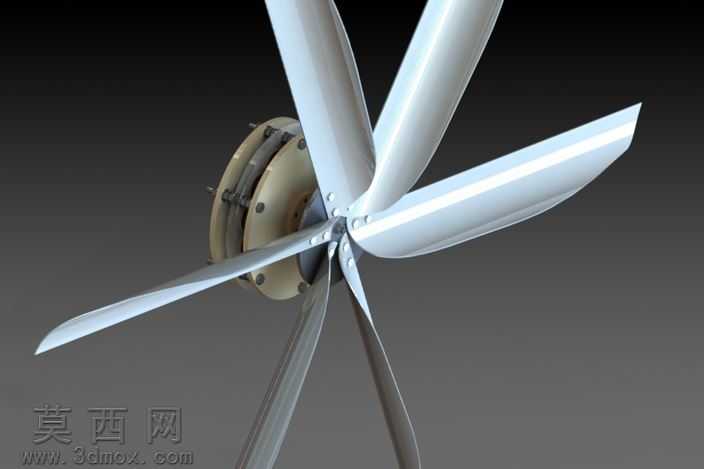

盘式轴向磁通风电机组结构三维模型

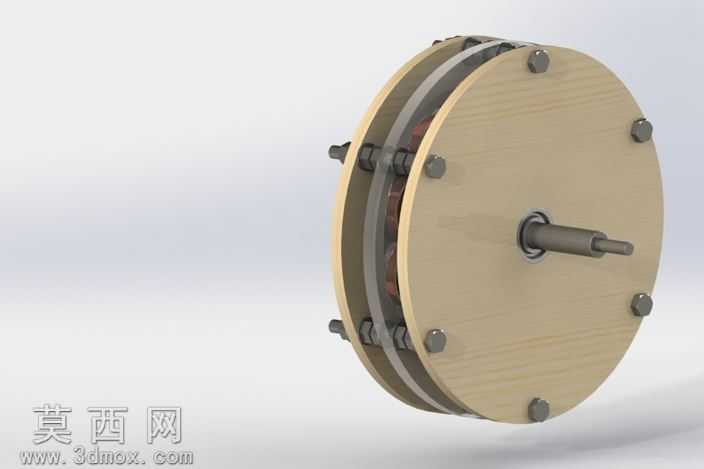

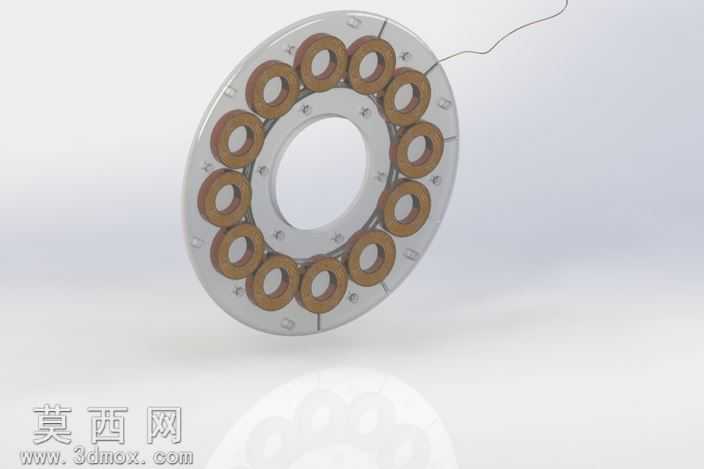

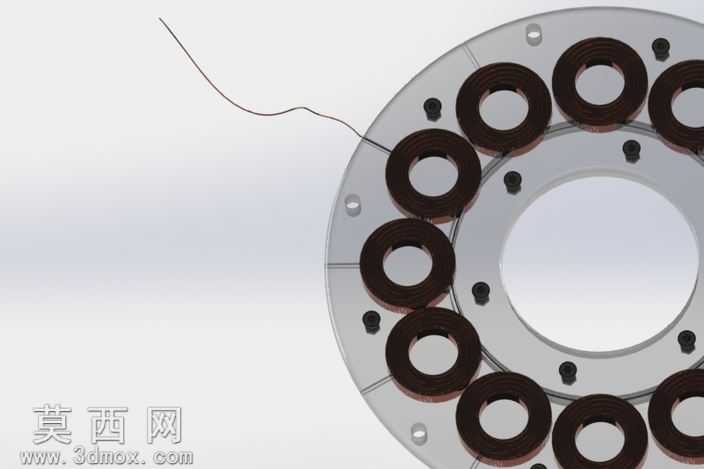

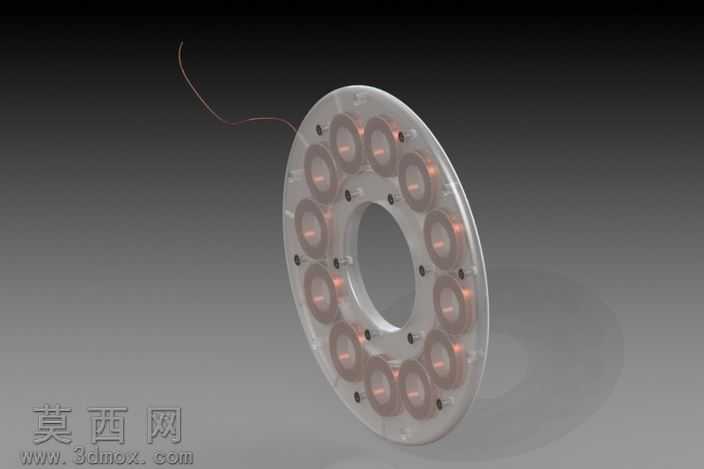

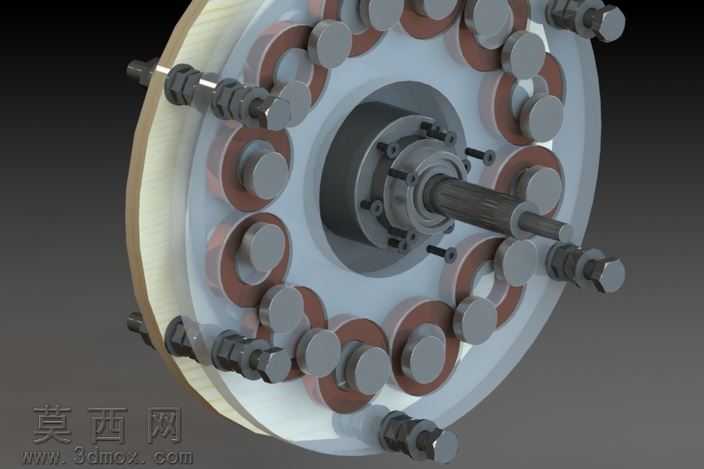

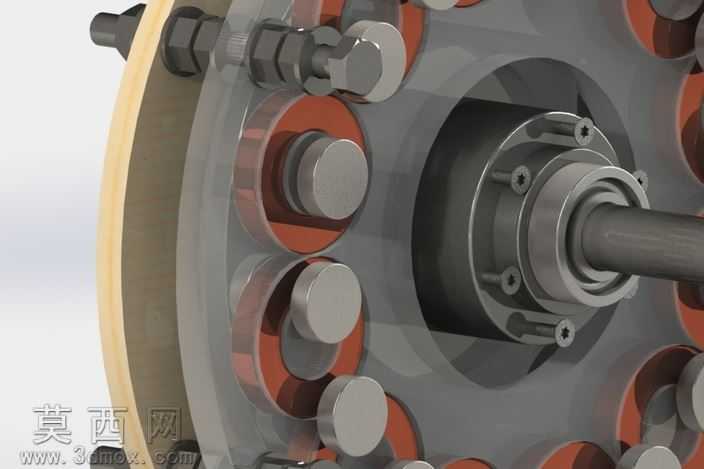

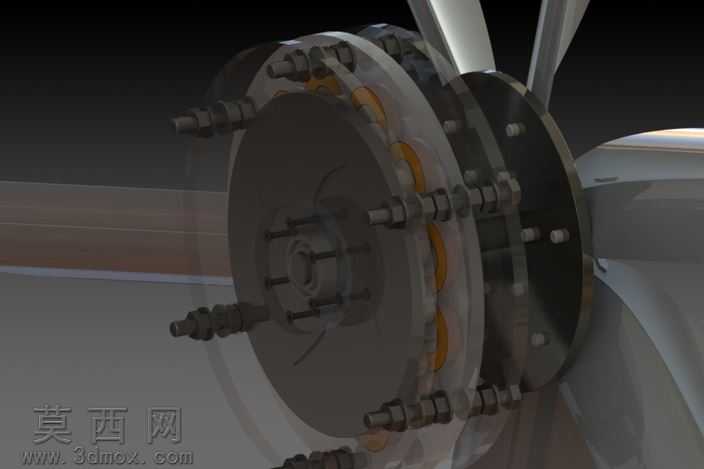

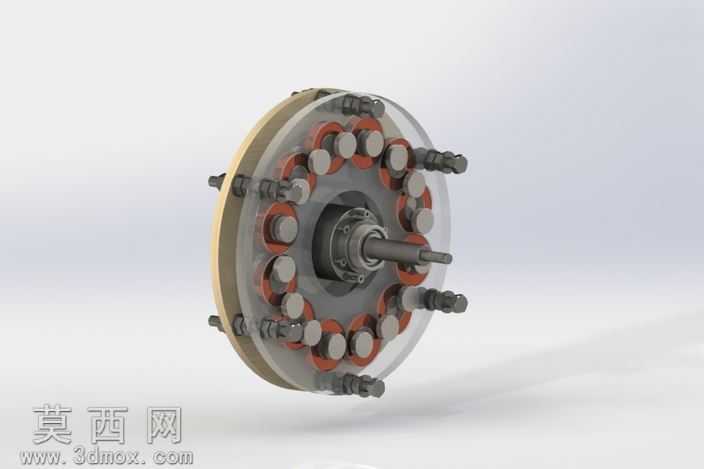

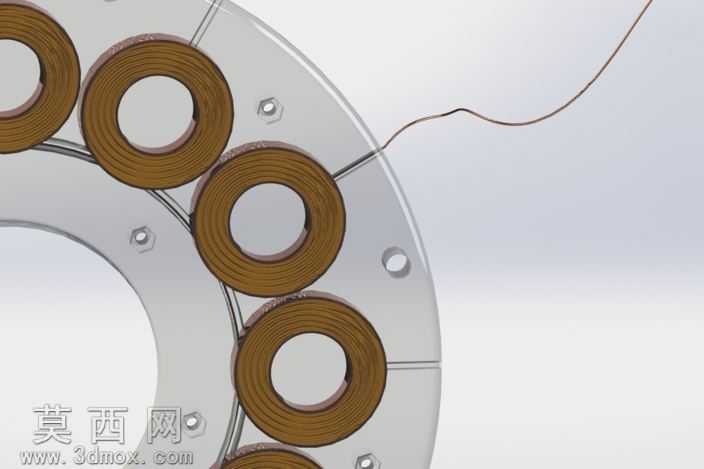

本模型为盘式轴向磁通结构的风电机组三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对核心的定子、转子、主轴、紧固件等零件进行单独建模，严格遵循机械设计的尺寸配合逻辑，确保各零件间的同轴度、间隙配合符合实际装配要求。定子部分还原了环氧树脂封装的线圈结构，建模时对线圈的排布、绝缘层的包覆形态做了精细化处理，同时还原了胶合板类基材的定子基座结构特征，清晰呈现定子线圈的环形阵列排布规律。转子部分采用多组钕磁铁环形阵列的结构设计，每块磁铁的安装位、隔磁结构、转子盘的连接螺栓都做了1:1还原，螺栓的螺纹细节、垫片的装配位置都按照标准件参数建模，还原真实的紧固件装配逻辑。主轴部分做了阶梯轴的结构设计，对应轴承位、联轴器位、转子定位位的轴径变化都做了精准呈现，轴承的滚动体、保持架结构也做了简化但符合结构逻辑的建模，清晰展示动力传递的路径。渲染阶段采用金属质感材质模拟转子盘、螺栓、主轴的金属加工表面，对环氧树脂封装的定子线圈采用半透明哑光材质，还原绝缘封装的视觉特征，钕磁铁部分采用金属镀镍的亮面材质，基座部分采用木质纹理的哑光材质区分不同构件的材质属性，通过布光调整突出轴向磁通电机的盘式扁平结构特征，清晰展示定转子间的气隙结构、环形排布的磁钢与线圈的对应位置关系。设计思路上围绕小型家用风力发电的应用场景，采用轴向磁通的盘式结构设计，这类结构相比传统径向磁通电机轴向尺寸更短，适合风电场景的紧凑安装需求，多磁钢环形阵列的设计可以提升低速下的发电效率，匹配风电叶轮低转速输入的特性，建模过程中特意保留了各零件的可编辑参数，方便后续对线圈匝数、磁钢规格、盘体尺寸做调整优化，装配过程中添加了全局干涉检查，确保所有运动部件无结构干涉，完整还原该风电机组从定子封装、转子装配到主轴传动的全结构细节，可用于小型风电设备的结构演示、原理教学以及后续的工程优化参考。
