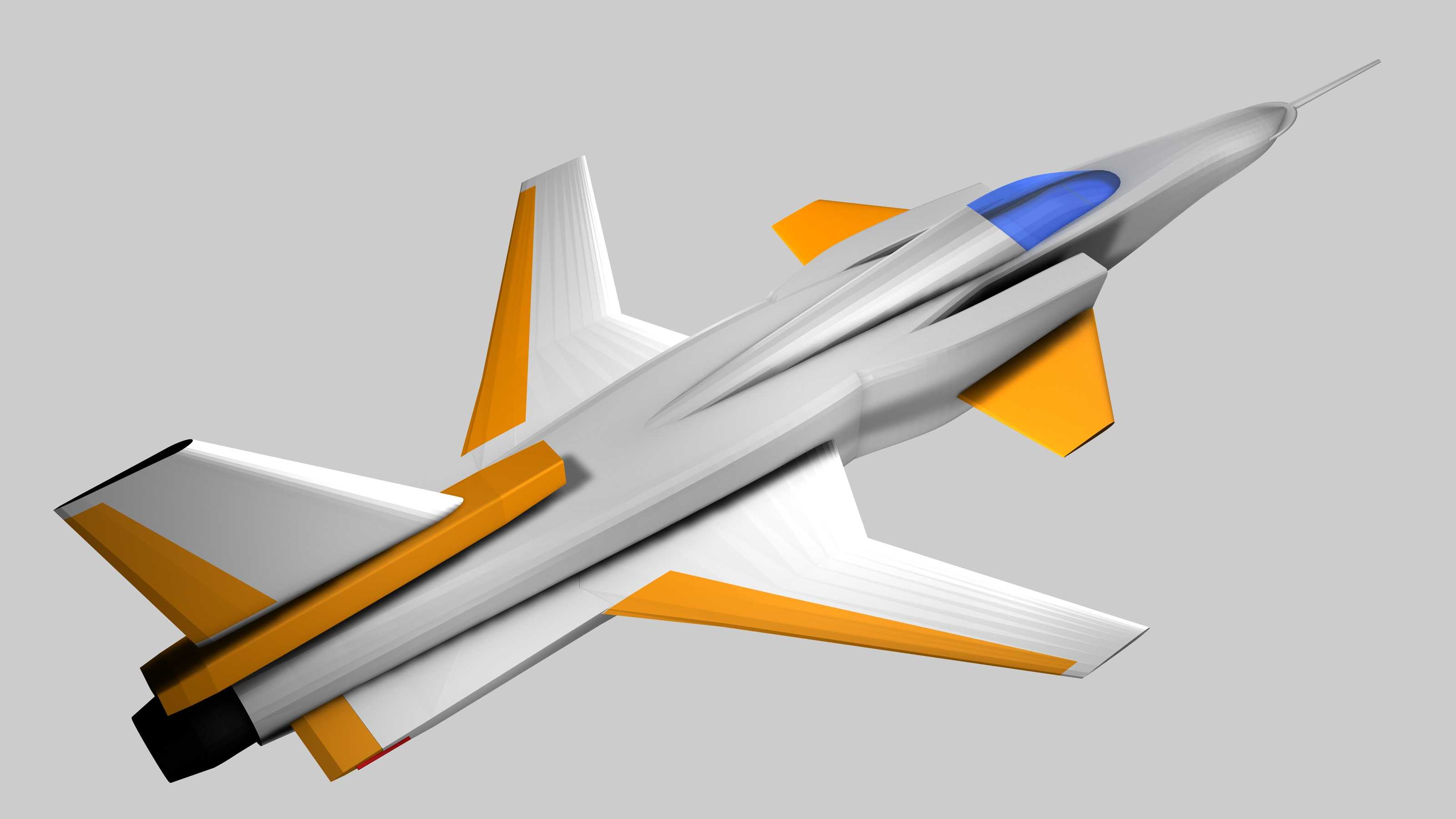

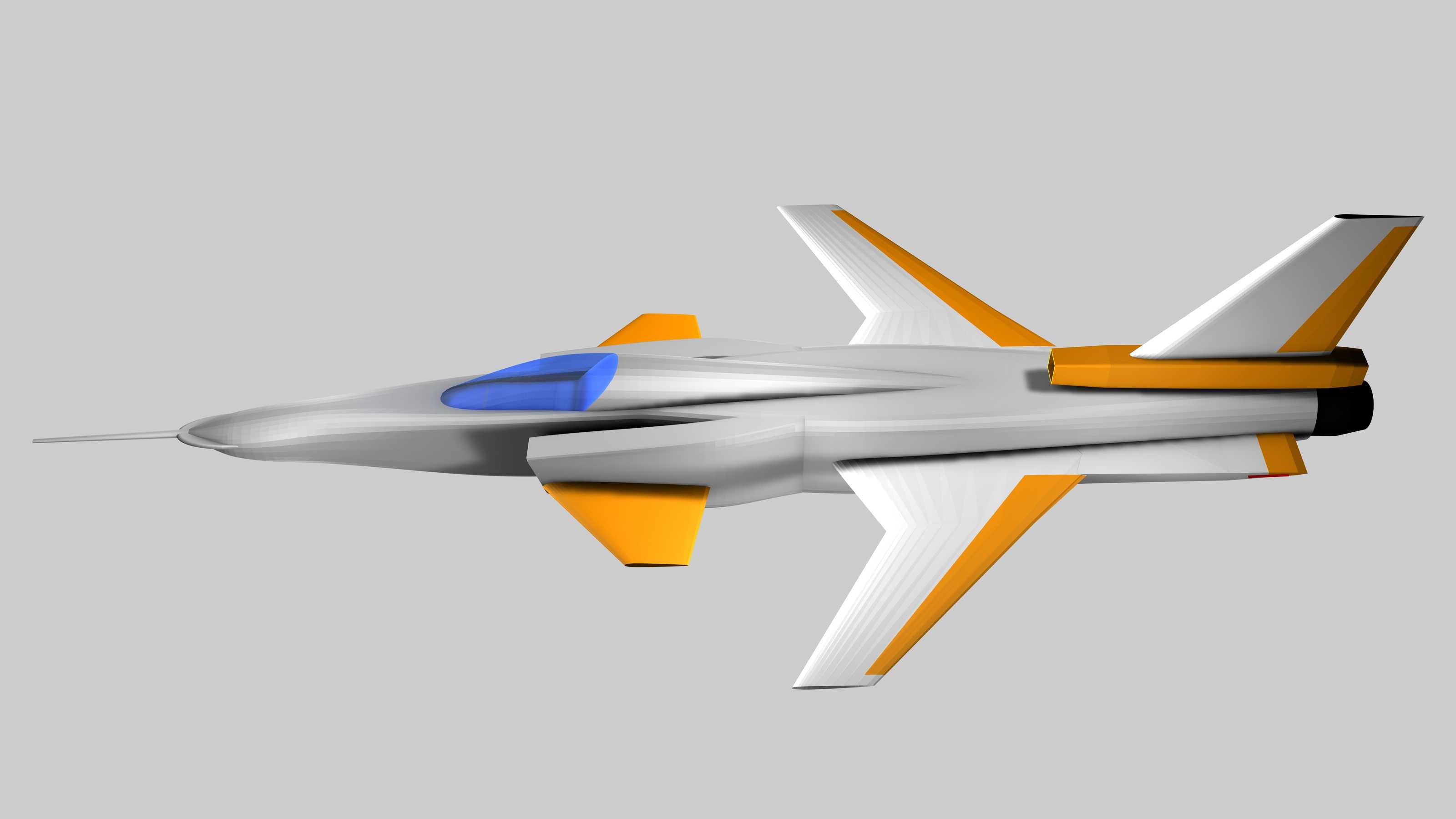

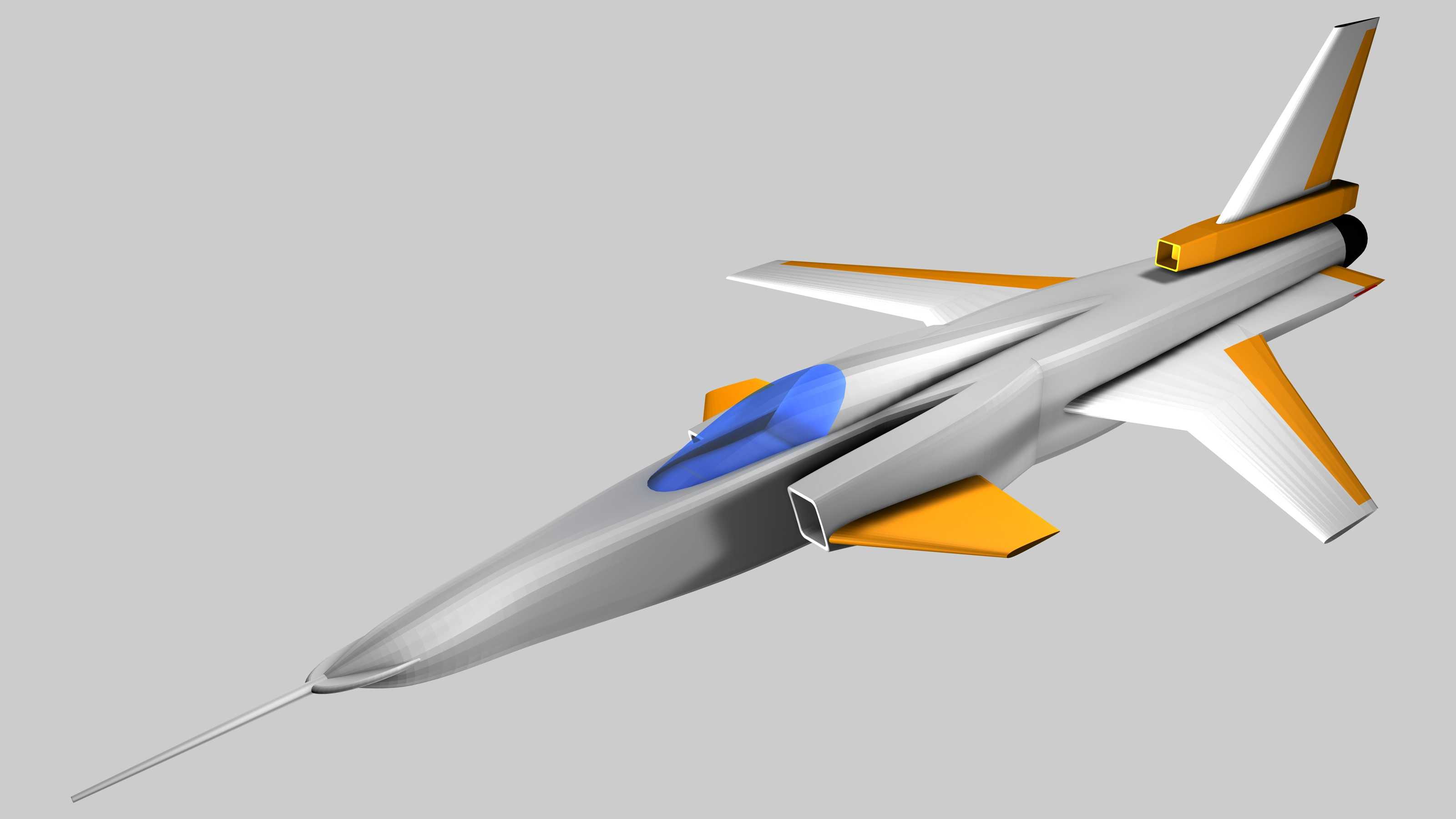

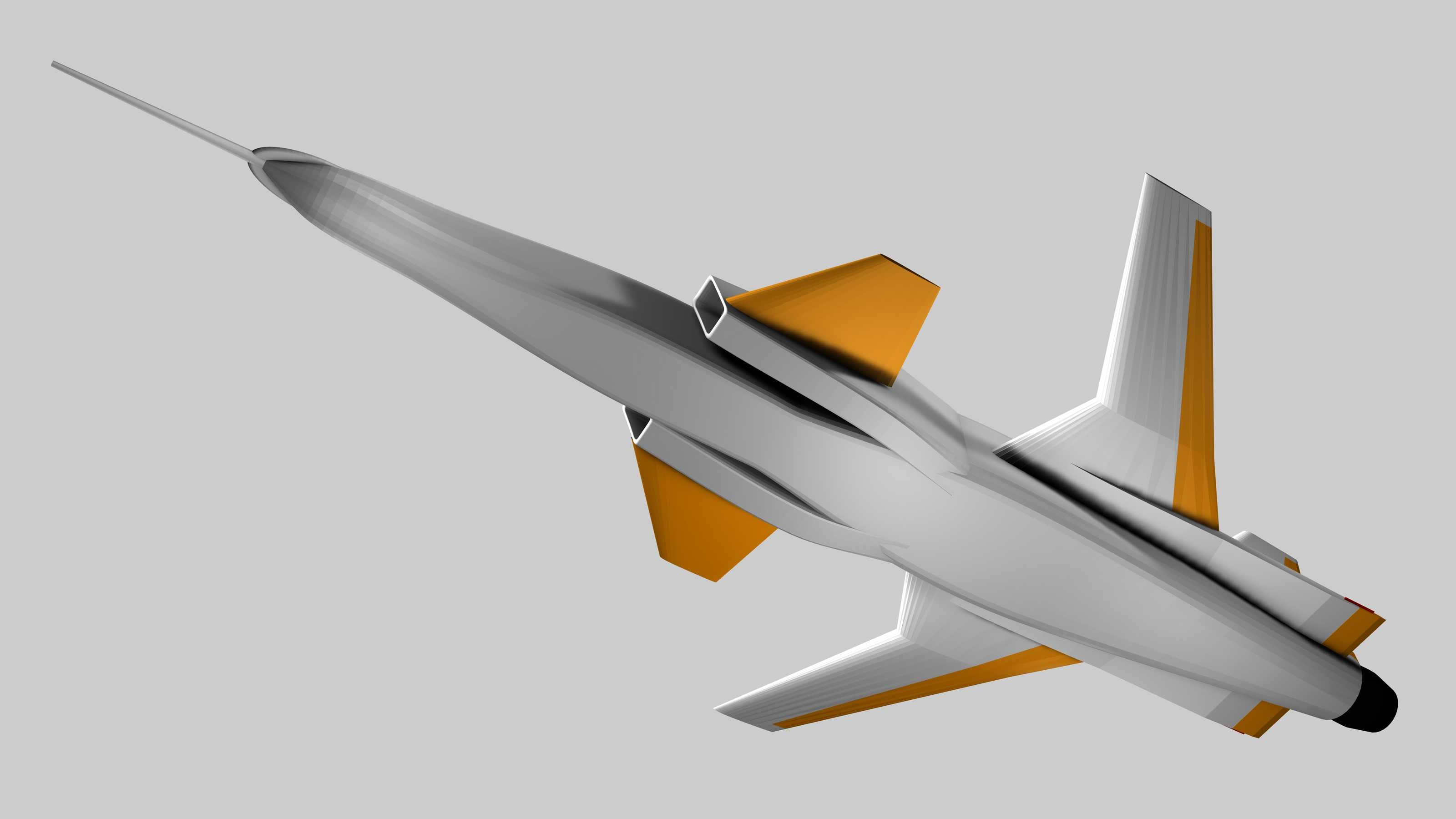

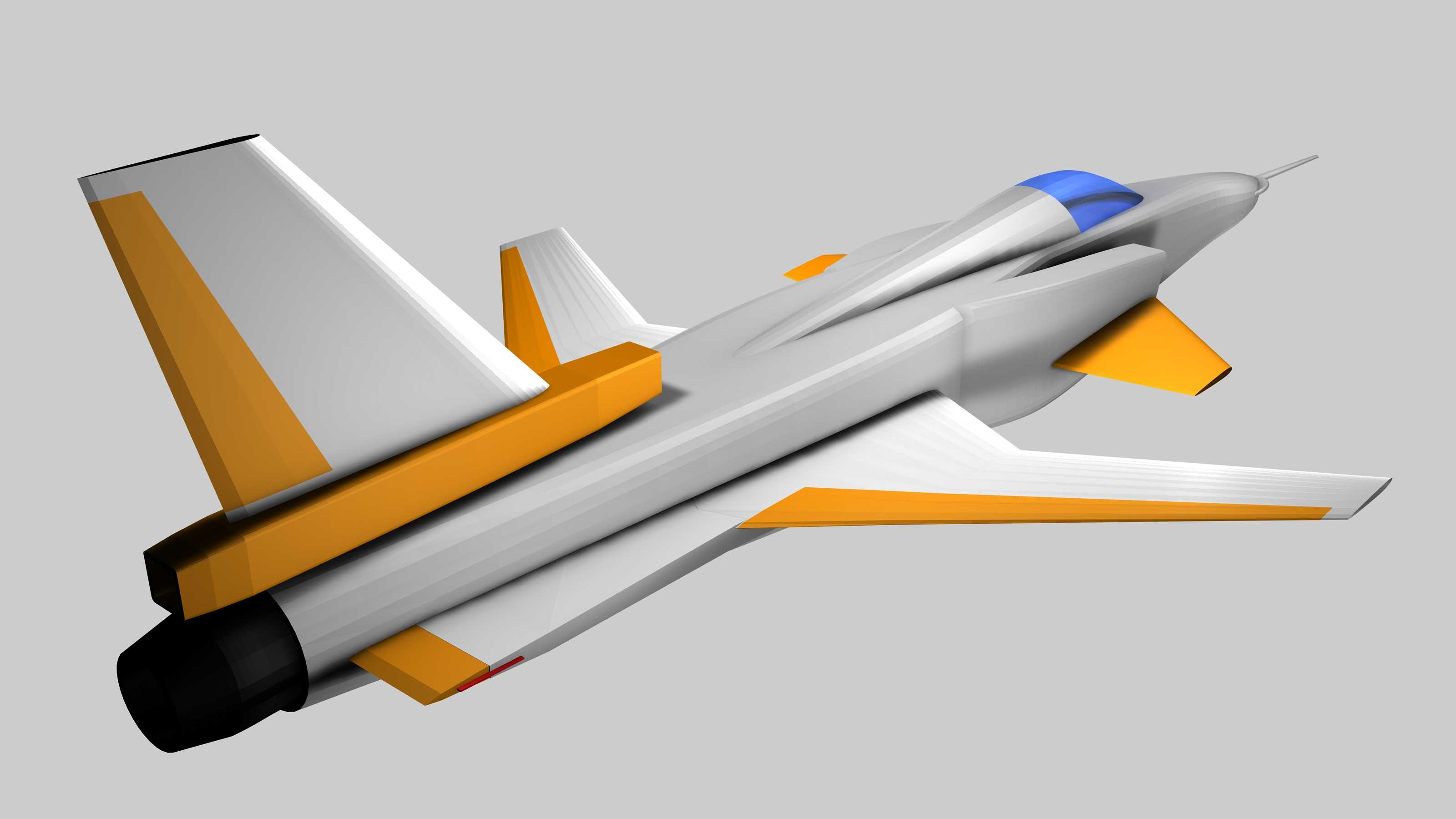

诺斯罗普格鲁曼X29玩具战机外观结构

这款前掠翼布局的玩具飞行器，在设计阶段优先兼顾了桌面摆件的展示属性与手持把玩的结构强度，整体气动外形参考了经典前掠翼验证机的气动特征，同时针对玩具类产品的使用场景做了多处结构优化。从实际应用场景来看，该模型既可以作为航空科普教具，帮助入门爱好者直观理解前掠翼布局的气动外形特征，也可作为3D打印爱好者的制作素材，完成打印后可搭配小型动力组件改装为微型航模，或是直接作为静态陈列摆件放置于展柜、桌面。设计过程中，整机外形做了一体化的曲面顺滑处理，所有外露棱边均做了R1.5以上的圆角过渡，避免尖锐边角带来的使用安全隐患，同时也能降低FDM打印过程中的支撑用量，减少后处理的打磨工作量。机翼与机身的连接位置做了加厚的承力结构，翼根处的过渡曲面厚度达到3mm，能够承受日常把玩过程中的常规弯折受力，不会出现翼根断裂的问题；机身中部的设备舱预留了通用的微型航模设备安装空间，可容纳1S锂电池、2g微型舵机与微型接收机，不需要额外对机身结构做切削改造就能完成动力改装。座舱位置采用了分体式的透明件设计，与机身主体的配合间隙控制在0.2mm，既能够保证拼接后的外观整体性，也方便爱好者后续加装座舱细节、飞行员人偶等装饰部件。尾翼部分采用了与主机翼一致的配色分区设计，垂尾后掠角度与平尾的安装位置经过多次调整，保证静态展示时的视觉协调性，同时在作为航模使用时，能够提供足够的航向稳定性，避免小动力飞行时出现航向发散的问题。整机的起落架位置做了简化的凸台设计，既保留了真机的起落架外形特征，又不会因为细小的起落架结构导致打印失败，同时底部的平面设计能够保证模型放置在桌面时的稳定性，不需要额外搭配展示支架就能平稳直立。机身表面的分色线条全部贴合曲面走势，没有出现跨曲面的线条扭曲问题，不管是直接打印多色件，还是后期手工喷涂分色，都能轻松获得整齐的分色边界，降低后期制作的难度。进气道位置做了半凹陷的仿真设计，既保留了真机的进气道外形特征，又没有做贯通式的深腔结构，避免打印过程中出现内腔支撑难以去除的问题，同时也能保证机身整体的结构强度，不会因为薄壁深腔导致机身受压变形。
