概念型隐身歼击机气动布局结构设计

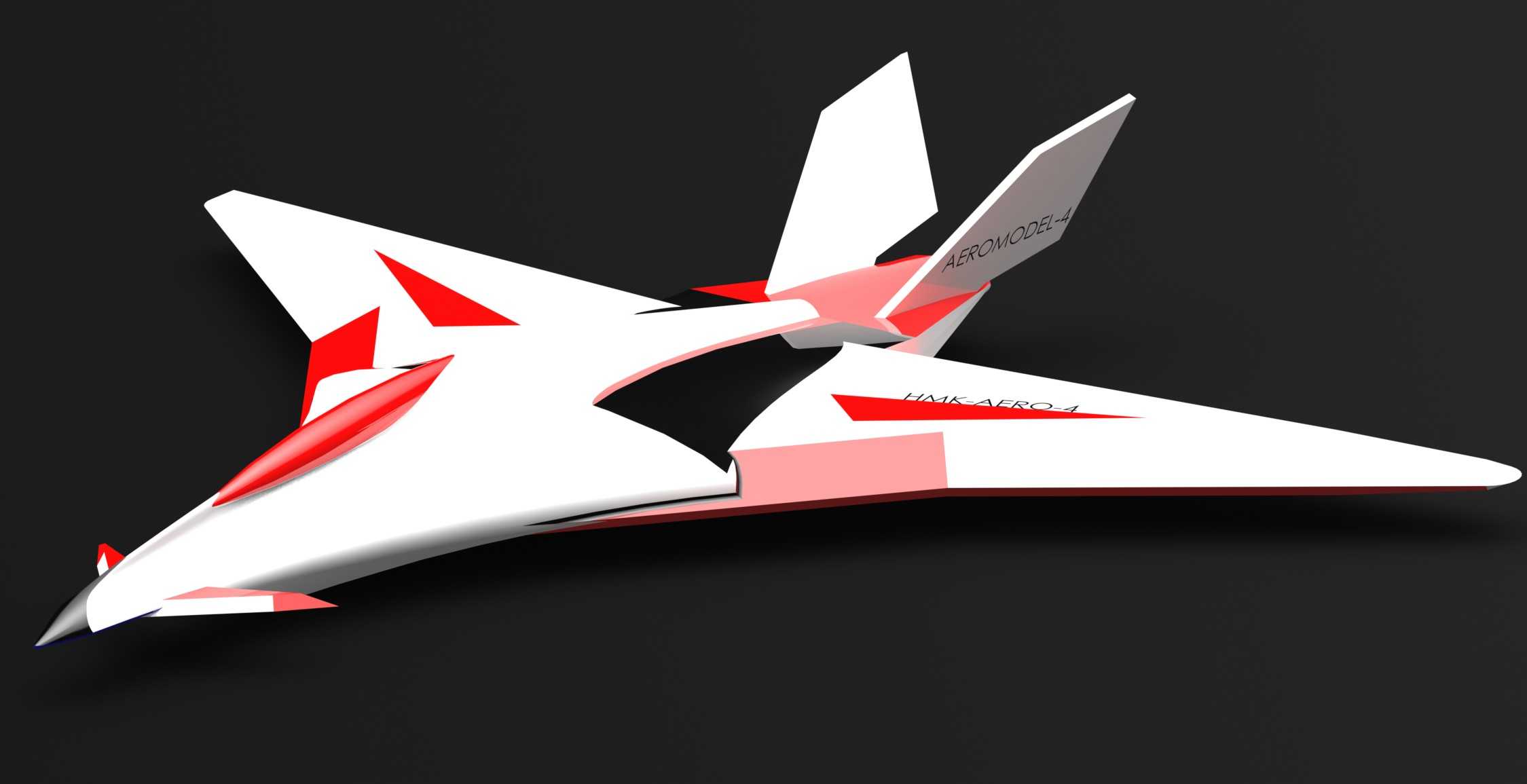

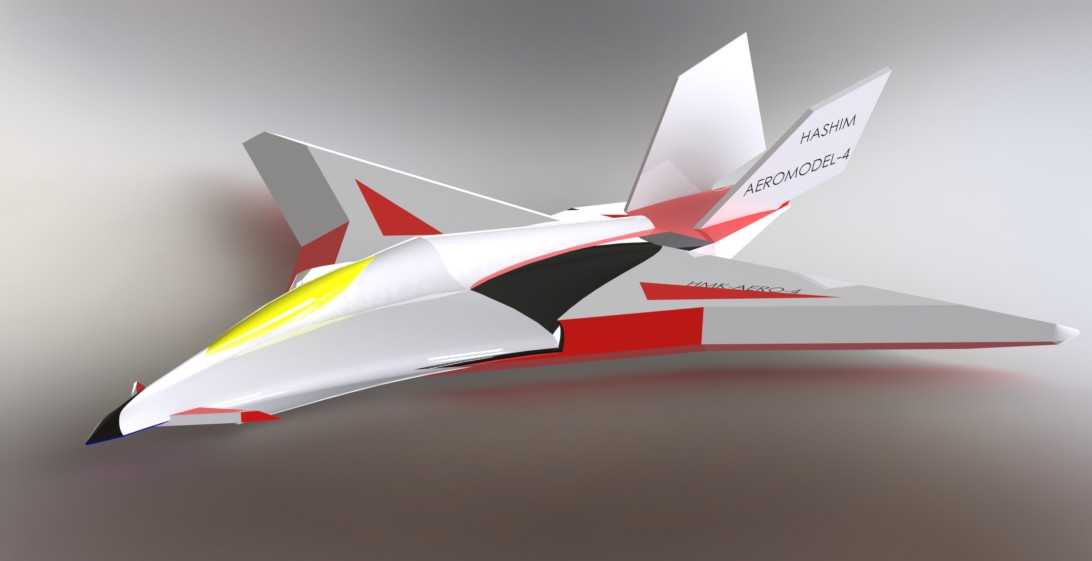

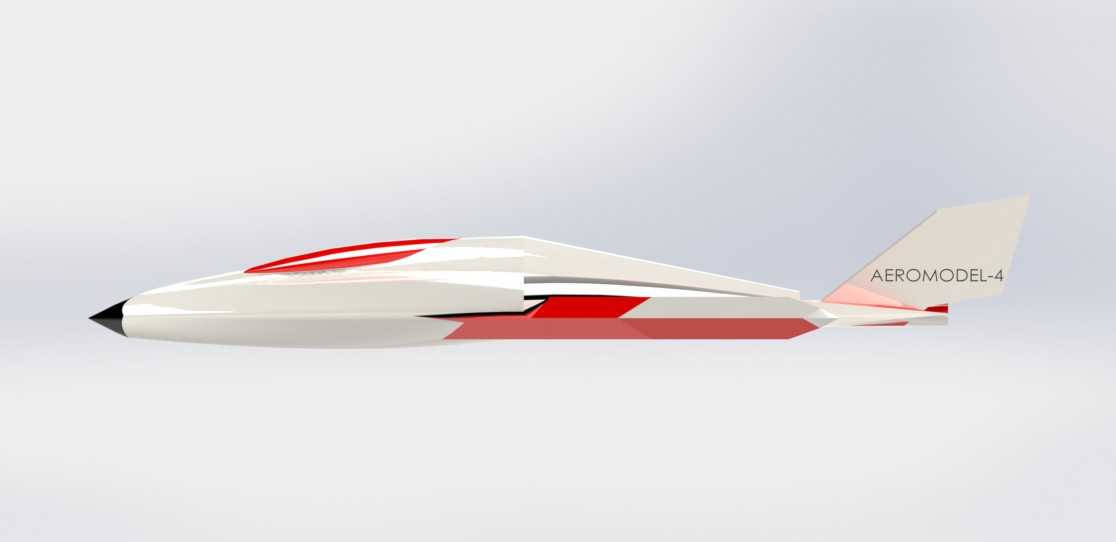

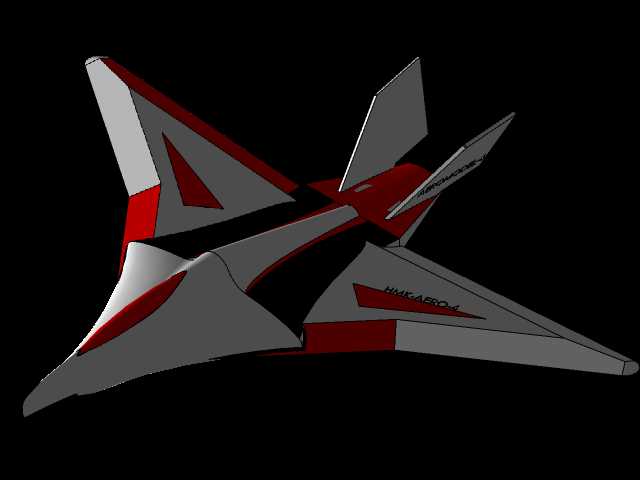

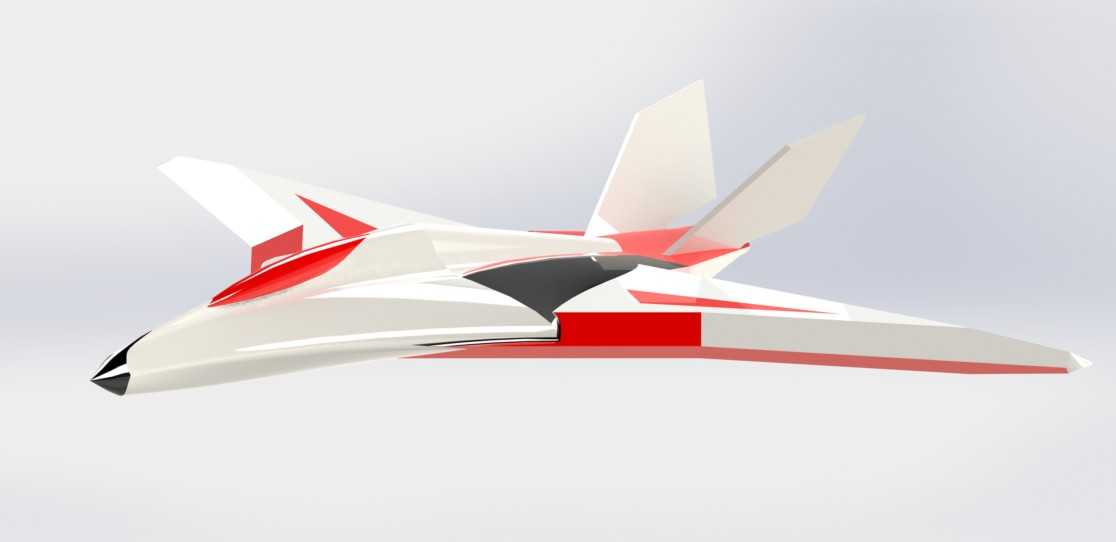

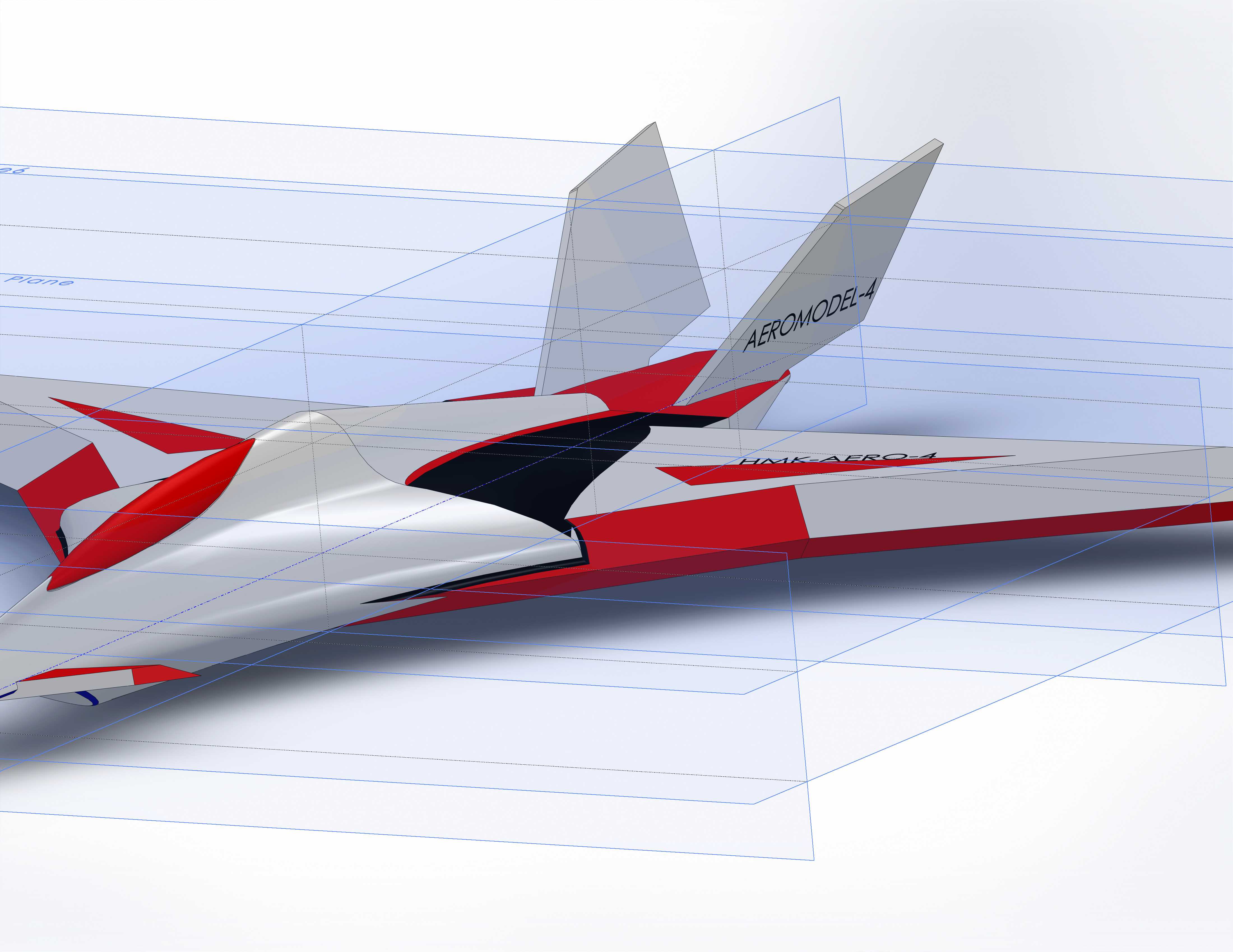

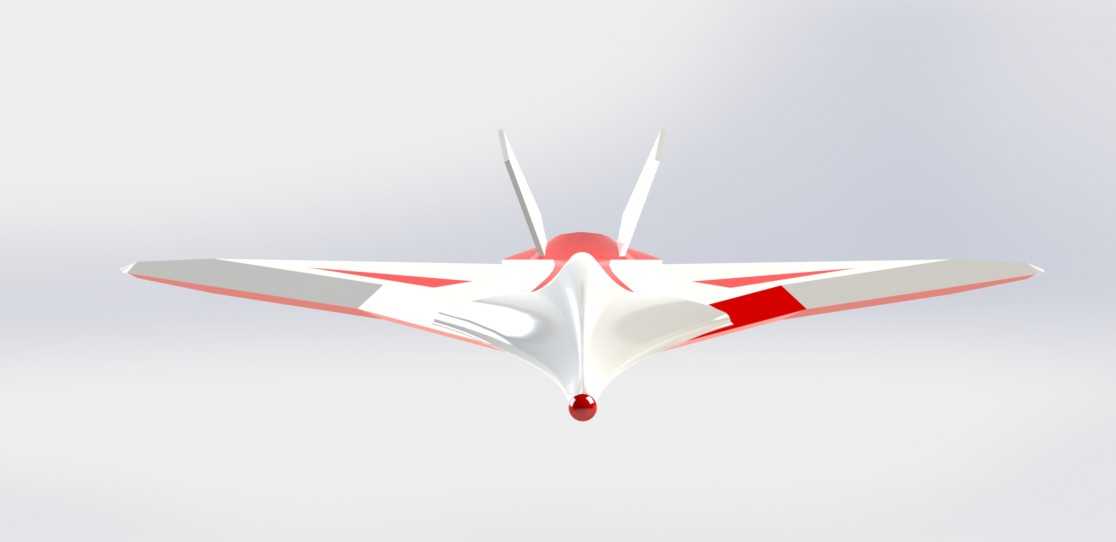

这款战机模型的气动设计围绕高亚音速与跨音速机动场景优化，机身采用翼身融合过渡构型，从机头雷达罩段开始就做了连续曲面修型，没有突兀的直角折边，能有效降低飞行过程中的激波阻力，同时兼顾前向雷达散射截面的控制需求。机头段采用菱形截面修型，棱边向机身后侧延伸与边条翼结构自然衔接，大迎角飞行状态下可以拉出稳定的脱体涡，给主翼面提供额外的涡升力，提升短距起降与过失速机动的操控余量。主翼采用大后掠角切尖三角翼布局，翼面与机身融合段做了厚度渐变处理，翼根区域相对厚度更大，既可以容纳主起落架收纳舱、燃油箱空间，也能保证翼面结构刚度，减少高速飞行时的翼面颤振风险；翼尖切尖设计可以避免翼尖失速问题，同时降低翼尖涡流带来的诱导阻力。双垂尾采用外倾全动式设计，外倾角度兼顾侧向隐身需求与大迎角状态下的舵面效率，垂尾转轴位置做了结构加强设计，可承受高速机动时的巨大气动载荷，全动舵面的偏转响应速度更快，配合机翼后缘的襟副翼、鸭翼结构，能实现多轴联动的姿态控制，滚转、偏航、俯仰通道的操控冗余度更高。动力舱段布置在机身中部靠后位置，采用背负式进气道的修型思路，进气道口做了斜切处理，避免雷达波直接照射发动机压气机叶片，尾喷口与机身尾部结构做了一体化修型，可降低红外信号特征。起落架采用前三点式布局，前起落架布置在座舱下方靠后位置，主起落架收纳于翼根与机身衔接的舱段内，收放路径做了运动仿真校核，不会与周边结构、管路产生干涉。整机外形尺寸按照中型歼击机的参数比例设计，翼展、机长、机高的比例符合实际航空装备的设计规范，安装边界预留了机载航电设备、燃油系统、动力系统的布置空间，结构分模逻辑清晰，可直接用于航空科普展示、气动仿真验证、航模设计参考等场景，建模过程中对所有气动面的衔接处做了曲率连续检查，曲面光顺度满足流体仿真的网格划分要求，没有出现曲面褶皱、曲率突变的问题，能直接导入仿真软件开展气动特性计算，也可作为结构设计人员开展战机结构设计的参考基准，帮助设计人员快速理解翼身融合结构的分件逻辑、舵面转轴的布置方式、设备舱的空间分配思路。
