近距格斗空空导弹结构三维建模

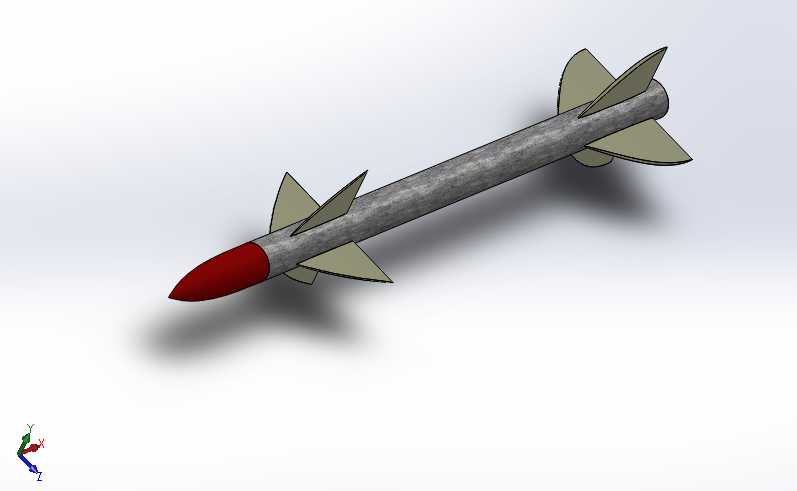

在航空武器装备的结构设计环节，近距格斗空空导弹的三维建模需要兼顾气动特性、挂载适配性与结构合理性，这类模型常被用于机载武器挂载仿真、气动外形验证、教学演示等场景。从实际作战使用场景来看，这类红外制导近距空空导弹主要配属战斗机，用于视距内空中格斗，在载机完成目标锁定后可实现离轴发射，快速追踪敌方机动目标，对弹体的气动布局、重心分布有着极高的工程要求。本次建模还原的弹体采用经典的鸭式气动布局，弹头为钝锥形红色导引头舱段，后续依次衔接战斗部舱、火箭发动机舱与尾舵段，弹体主体为圆柱形结构，保证内部舱段的安装空间利用率，同时降低飞行过程中的空气阻力。弹翼采用前后两组配置，前翼为切尖三角翼布局，布置在弹体中部靠前位置，主要用于飞行过程中的机动过载控制，配合尾部的稳定尾翼，能够在大过载机动状态下保持弹体的飞行稳定性，尾翼同样采用后掠切尖设计，在高速飞行时可有效降低翼面颤振风险。建模过程中严格参考实弹的安装边界尺寸，弹体直径、翼展长度、全弹长度的比例均按照实际装备的挂载要求设置，能够适配常见的战斗机翼下挂架、翼尖挂架的安装接口尺寸，在挂载仿真场景中可直接完成挂装匹配验证，无需额外调整比例。从设计思路层面，弹体各舱段采用分段式建模逻辑，导引头舱、战斗部舱、动力舱、尾舱之间预留了标准的连接对接面，符合实际装备的模块化设计思路，便于后续开展舱段拆分、内部结构布置等深化设计工作。弹体表面的质感还原了实际装备的金属蒙皮材质，导引头的红色整流罩、弹翼的非金属复合材料质感均做了区分，能够直观呈现不同部位的材料属性差异，在教学演示场景中可帮助学员快速识别弹体各功能舱段的位置与外形特征。在气动特性的还原上，建模时对弹翼的后掠角、安装角、翼面厚度都做了符合工程实际的设置，弹翼与弹体的连接位置做了平滑过渡处理，避免出现气动干扰阻力过大的问题，尾翼的安定面与舵面的分界清晰，可用于后续开展简易的气动仿真分析，验证不同飞行姿态下的舵面效率。这类模型在实际工程应用中，既可以作为航空装备教学的具象化教具，也能在虚拟仿真训练系统中作为目标识别、挂载操作的三维素材，还能为新型近距空空导弹的外形方案设计提供参考基准，帮助设计人员快速完成布局方案的迭代验证，减少初期方案论证阶段的重复建模工作量。
