航空飞行器机翼内部承力结构设计

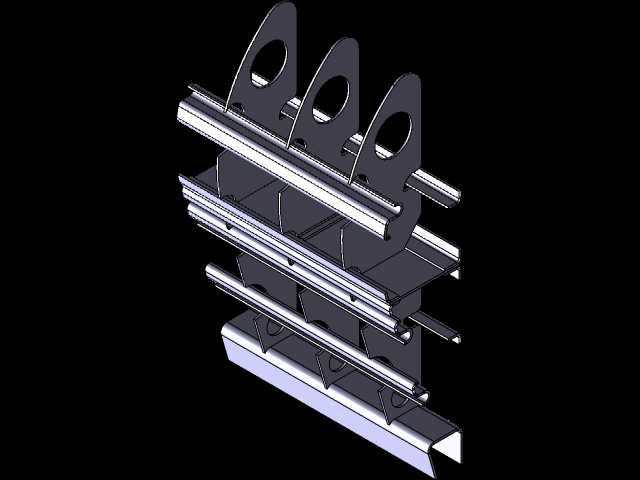

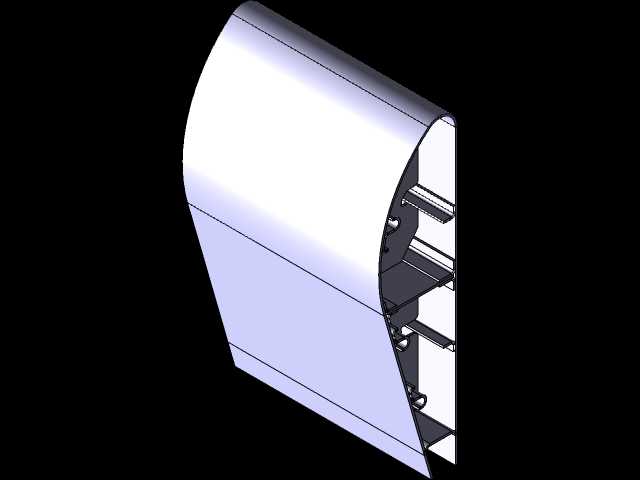

在航空飞行器结构设计领域，机翼作为直接产生气动升力的核心部件，其内部结构的合理性直接决定整机的飞行性能、结构寿命与载荷承载能力。日常结构设计工作中，机翼结构的建模需要优先平衡气动外形精度与内部承力框架的布局合理性，不能单纯追求轻量化而损失结构刚度，也不能过度冗余设计导致整机死重增加，影响燃油经济性与有效载荷。从实际工程应用场景来看，这类机翼结构可适配固定翼通用航空飞行器、小型无人飞行平台的结构方案验证，在结构设计阶段需要先锁定翼型的气动外形边界，确保蒙皮外表面完全符合气动计算给出的翼型坐标点，避免外形偏差导致升阻比偏离设计预期。内部承力布局上，沿翼展方向布置的主翼梁是核心承力构件，需要承担飞行过程中的全部弯矩与剪切载荷，设计时要结合翼根到翼尖的载荷梯度变化，逐步调整翼梁的腹板厚度与缘条截面尺寸，在翼根连接区域预留与机身中央翼盒的安装接口，明确安装边的螺栓孔位分布与配合公差，保证机翼与机身连接的同轴度与载荷传递平顺性。垂直于翼梁方向布置的翼肋，主要作用是维持蒙皮的外形轮廓，将蒙皮承受的局部气动载荷传递到主翼梁上，设计时需要根据翼弦方向的载荷分布调整翼肋的间距，在襟翼、副翼等活动操纵面的安装位置，需要额外布置加强肋，预留操纵机构的走线空间与活动铰接点的安装支座，避免操纵面工作时与固定结构产生运动干涉。从安装边界来看，这类机翼结构的翼根连接端面需要与机身翼盒的对接面保持严格的形位公差，蒙皮与内部骨架的连接区域需要预留铆接或者胶接的工艺余量，前缘区域需要考虑防冰管路的铺设空间，后缘区域需要匹配操纵面的转动行程，避免偏转过程中出现结构碰磨。建模过程中需要反复校验内部构件的开敞性，保证后续装配环节中工具可以到达所有连接点位，同时要预留传感器、燃油管路、线缆的敷设通道，避免结构件与机载系统的安装位置产生冲突。结构强度校核阶段，需要针对最大过载工况、突风载荷工况、着陆冲击工况分别做受力分析，验证翼梁的最大应力位置、翼肋的局部稳定性、蒙皮的屈曲临界载荷，确保整个结构在全飞行包线内都有足够的安全裕度，不会出现永久性变形或者结构失效。
