ERJ-135喷气式公务机外观结构三维数模

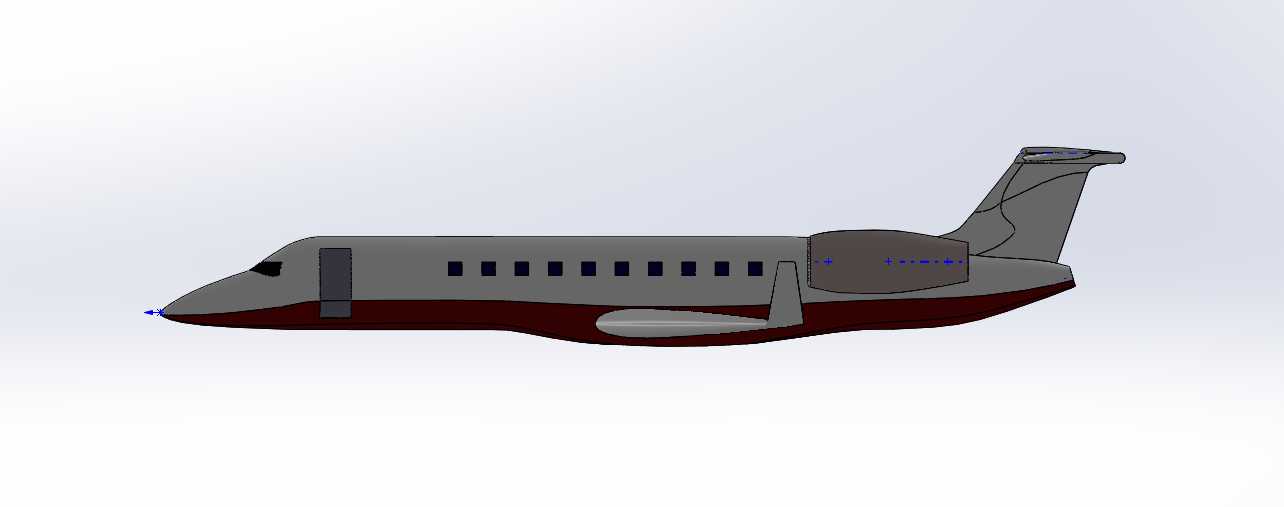

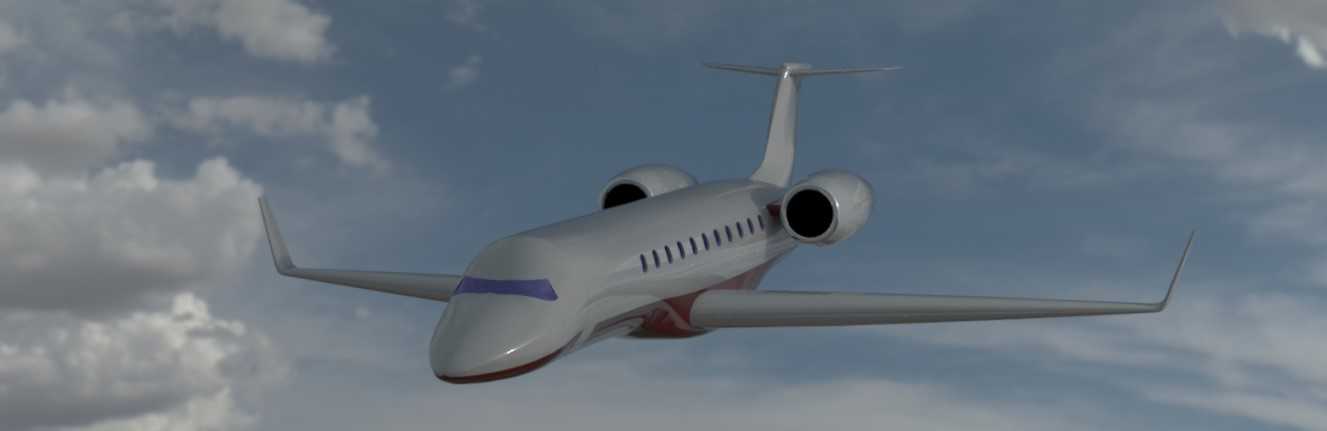

该三维数模还原了ERJ-135喷气式飞机的整体外观结构，可用于航空科普教学、影视视效制作、航空类文创产品开发、机场地面调度模拟系统搭建等多个场景。在民航地勤培训场景中，该模型可配合地面保障设备模型完成机位停靠、廊桥对接、行李装卸作业的流程模拟，帮助地勤人员快速熟悉该机型的外部轮廓与关键点位位置；在航空类展馆的互动展项中，该模型可作为交互载体，向参观者展示支线喷气式飞机的气动布局特征。从设计还原角度看，数模重点刻画了该机型尾吊双发的典型布局特征，发动机短舱与后机身的连接曲面做了连续顺滑处理，符合真实机型的气动外形设计逻辑；机身侧面的客舱舷窗排布、机头驾驶舱风挡的倾斜角度、T型尾翼的翼面相对位置都做了比例还原，低置后掠翼的翼尖小翼结构也做了对应呈现，整体曲面过渡符合喷气式支线客机的外形设计规律。在实际建模过程中，机身主体采用曲面放样的方式构建，先通过机身多个站位的剖面轮廓线生成主曲面，再对机头雷达罩、机尾尾椎区域做曲率过渡调整，保证整体曲面的G2连续，避免渲染时出现光影断层；尾翼部分单独构建安定面与舵面的分块结构，还原真实机型的舵面分隔边界，发动机短舱则按照真实的进气道、尾喷口轮廓做回转曲面构建，再与后机身做布尔合并与曲面修补。从安装边界与尺寸比例来看，数模严格按照真实机型的长宽高比例搭建，机身长度、翼展、垂尾高度的相对比例符合真机参数，机身离地高度、主起落架与前起落架的相对位置也做了对应还原，可直接适配同比例的机场地景、廊桥、牵引车等配套模型的装配对接，不需要额外调整比例即可完成场景搭建。需要注意的是，该数模侧重外观结构还原，未构建内部客舱、驾驶舱的详细结构，机身表面的舱门、维护口盖等细节做了简化处理，适用于对外部外形精度有要求、不需要内部结构的应用场景，若用于结构强度仿真、机载设备安装校核等专业工程场景，还需要补充内部结构、受力框架等相关细节。
