可折叠式四旋翼航拍无人机结构

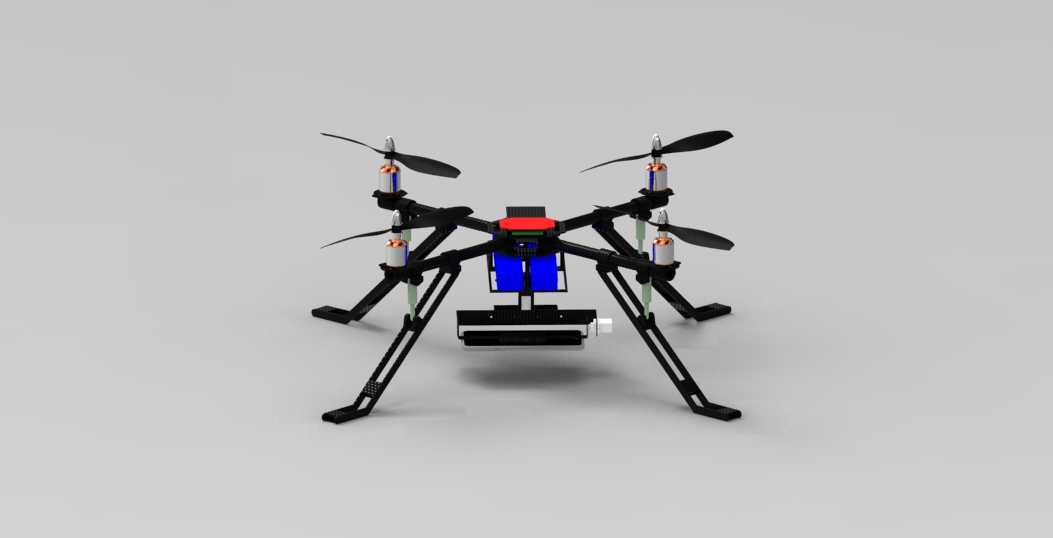

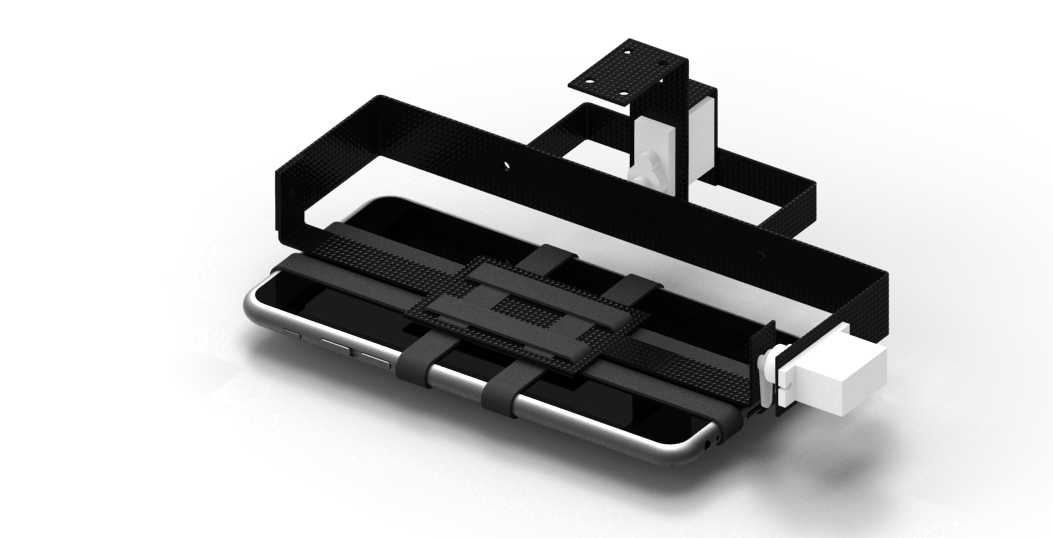

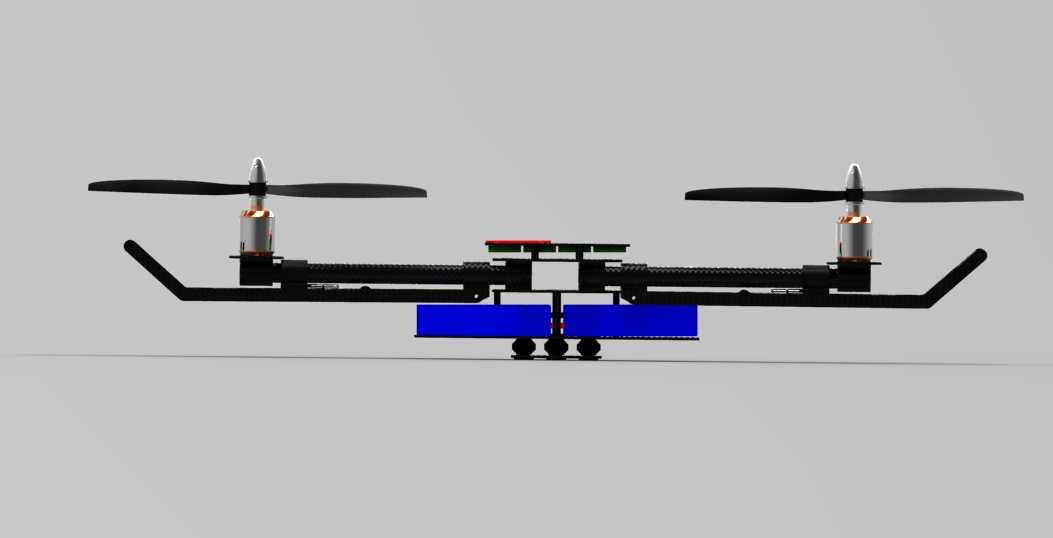

这款折叠式四旋翼飞行器的结构设计，首先围绕外场作业的便携性需求展开，日常作业场景覆盖低空航拍、小范围航测、轻载荷巡检等领域，机臂采用可折叠铰接结构，收纳状态下整体占用空间可缩减至展开状态的40%左右，能够直接放入常规双肩背包携带，无需额外定制大型防护箱，适配外业单人作业的转场需求。从结构选型来看，机架主体受力部件全部采用碳纤维板材加工，兼顾结构强度与整机自重控制，机臂折叠位置的铰接件做了限位设计，展开到位后可自动锁止，无需额外工具即可完成展开与收纳的状态切换，锁止结构的配合间隙控制在0.1mm以内，避免飞行过程中机臂出现旷量影响飞行稳定性。机臂末端的动力安装座预留了标准电机安装孔位，适配常规22、28系列外转子无刷电机的安装尺寸，安装面做了平面度处理，保证电机轴与机臂的垂直度，降低飞行过程中的动力震动。机身中部的载荷安装位预留了通用快装接口，可适配运动相机、小型光电吊舱等任务载荷，接口位置做了重心匹配设计，安装标准载荷后整机重心落在旋翼平面的几何中心附近，减少飞控系统的姿态修正补偿量。起落架采用高置支撑腿结构，支撑腿的跨度与高度经过匹配计算，既能够保证起降过程中的机身稳定性，避免侧翻风险，同时预留了足够的下方载荷空间，不会遮挡任务载荷的拍摄视角，支撑腿底部做了防滑缓冲结构设计，降落时可吸收部分冲击能量，降低硬着陆对机架与机载设备的冲击。机身上部预留了飞控、GPS模块、电池的安装舱位，舱位内部做了走线槽设计，可规整布置电调、信号线与电源线，避免飞行过程中线缆晃动干扰传感器工作，电池舱采用绑带快装结构，可适配不同容量的标准锂电池，满足不同续航时长的作业需求。从安装边界来看，展开状态下旋翼的旋转平面无结构干涉，相邻旋翼的间距满足气动安全距离要求，折叠状态下所有突出部件均处于机架轮廓范围内，避免收纳过程中磕碰损坏螺旋桨与电机部件，整体结构没有冗余设计，每一处连接结构都经过受力校核，在满足便携性的同时保证了飞行结构的可靠性。
