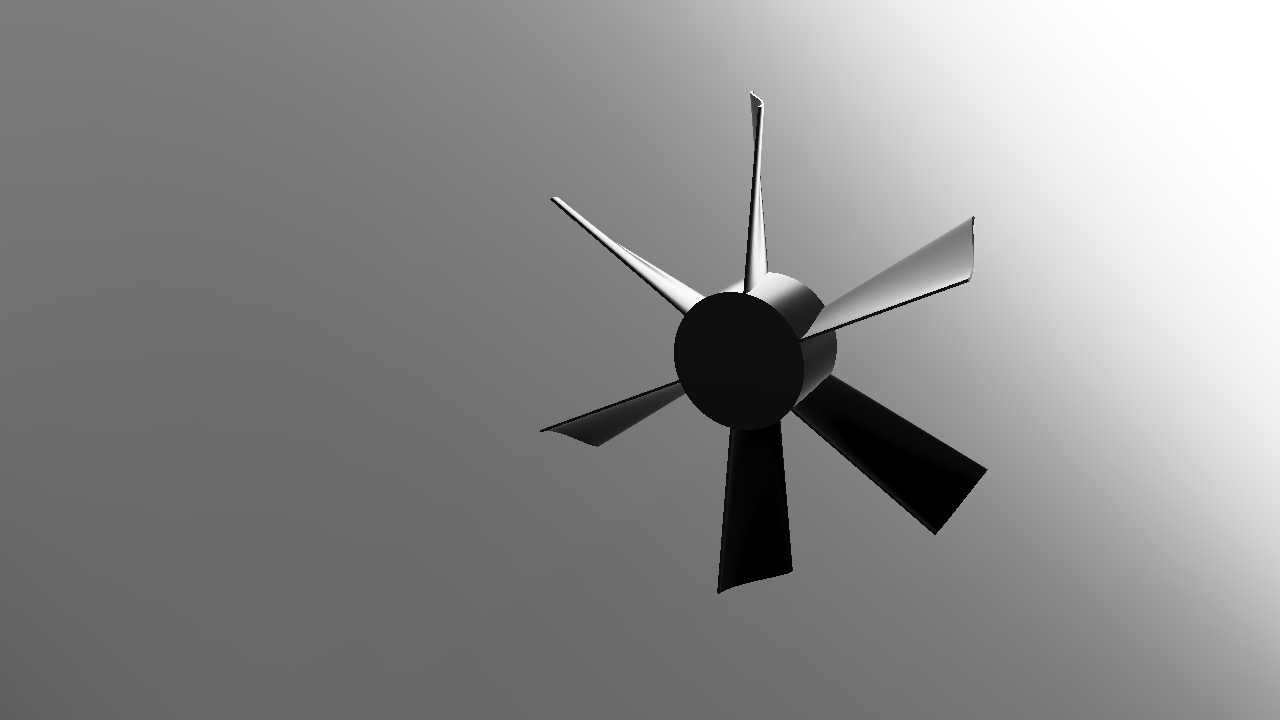

六叶轴流散热风扇叶片结构设计

这款六叶结构的风叶部件，主要适配各类需要强制风冷散热的设备场景，小到工业控制柜的通风散热、商用制冷设备的冷凝器换热，大到工业冷却塔的排风、畜牧养殖棚的通风循环，都能见到这类结构风叶的应用。和常见的三叶、五叶风叶相比，六叶的结构设计在相同转速下能输出更均匀的气流，叶片通过轮毂中心的安装孔与驱动电机轴直接配合，安装时需要保证轮毂端面与电机轴的垂直度，避免运转时出现动平衡偏差引发的振动。从设计逻辑来看，每片叶片的翼型截面都经过扭角渐变处理，从靠近轮毂的根部到叶尖位置，扭角逐步减小，这种设计能让叶片不同半径位置的线速度差得到补偿，避免叶根位置气流攻角过大产生紊流，同时降低叶尖位置的气流涡流损失，提升整体的送风效率。叶片根部与轮毂的连接位置做了加厚过渡处理，因为风叶高速运转时，根部承受的离心力最大，加厚的过渡圆角能分散应力集中点，避免长期运转出现根部断裂的问题。安装边界方面，这类风叶的轮毂中心通常预留标准的电机轴配合孔位，部分规格会附带顶丝固定位，安装时需要保证风叶与后方导风罩的间隙控制在合理范围，间隙过大会产生气流回流损失，间隙过小则容易在运转时出现剐蹭。实际使用中，这类风叶的动平衡精度直接影响设备运转的噪音与寿命，设计阶段就需要对每片叶片的重量做配平处理，保证运转时的径向跳动量控制在允许范围内。不同应用场景下的风叶材质选择也有区别，普通常温通风场景多采用ABS注塑成型，成本低重量轻，高温工况下则会选用金属材质或者耐高温工程塑料，避免长期高温环境下叶片出现形变。叶片的叶尖位置做了切角处理，能有效切割叶尖位置的涡流，降低运转时的气动噪音，这一点在对噪音控制有要求的商用设备场景中尤为重要。从气流组织的角度来说，六叶结构的风叶输出的气流脉动更小，不会出现三叶风叶那种明显的一阵一阵的风感，在需要平稳送风的场景下适配性更强，比如机房精密空调的室内风机、新风系统的送风单元，都更倾向于选用这类多叶结构的风叶。设计建模时需要重点关注叶片的扭角分布与翼型曲率，既要保证足够的风量风压参数，也要兼顾运转阻力，避免电机负载过大出现过载问题，同时轮毂的安装位尺寸需要匹配通用电机的输出轴规格，提升部件的通用互换性。
