斯特林动力驱动立式散热风扇结构

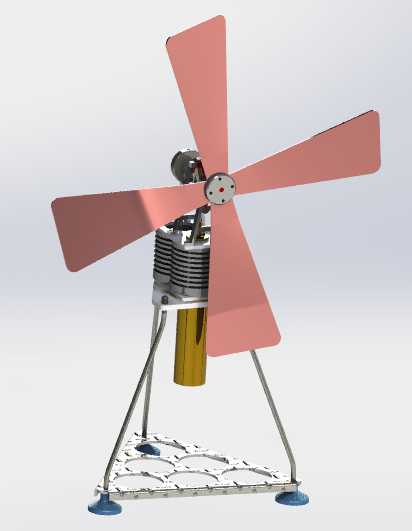

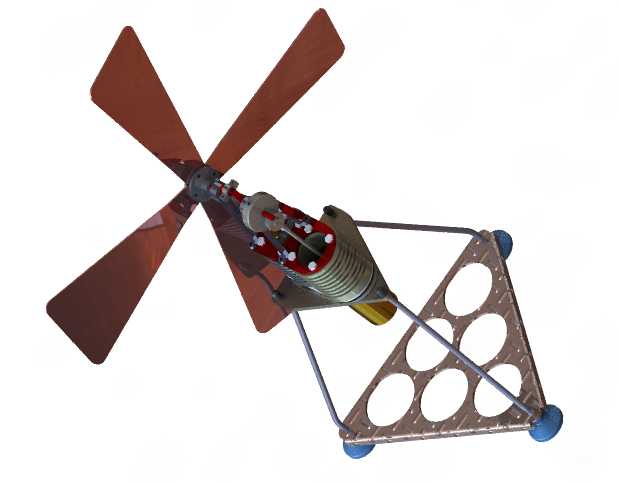

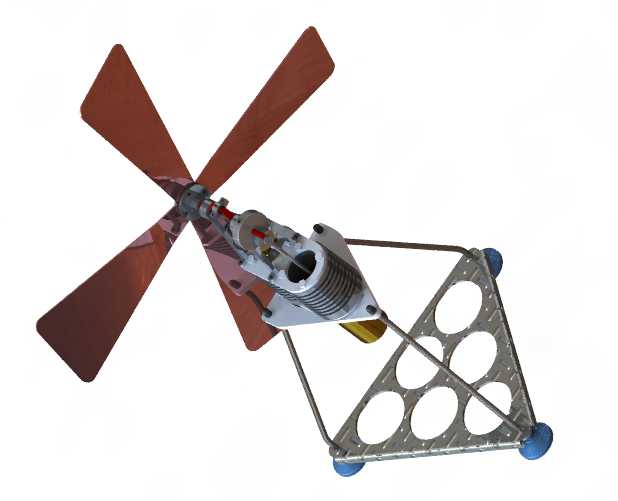

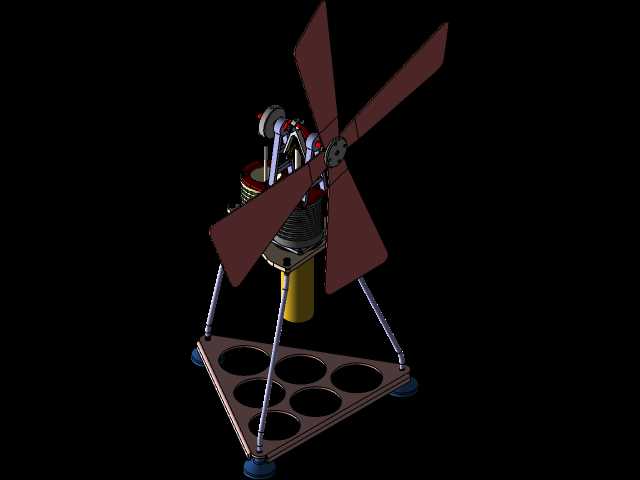

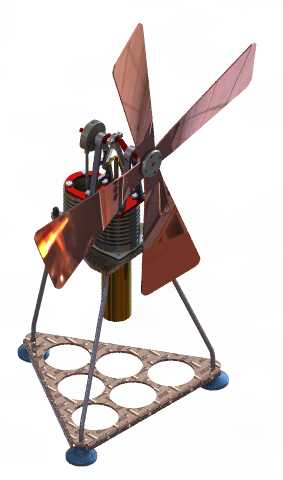

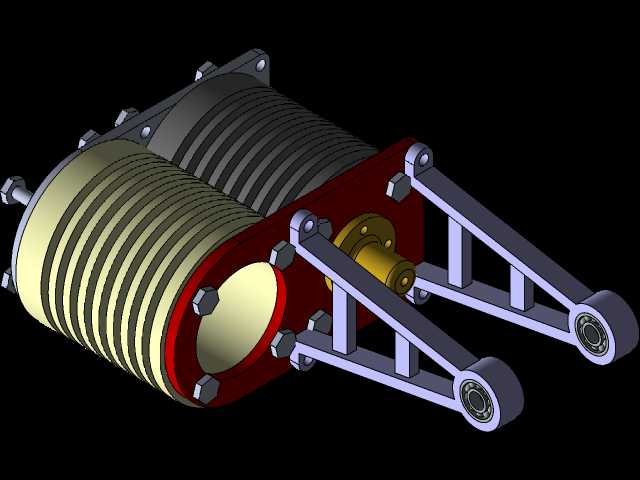

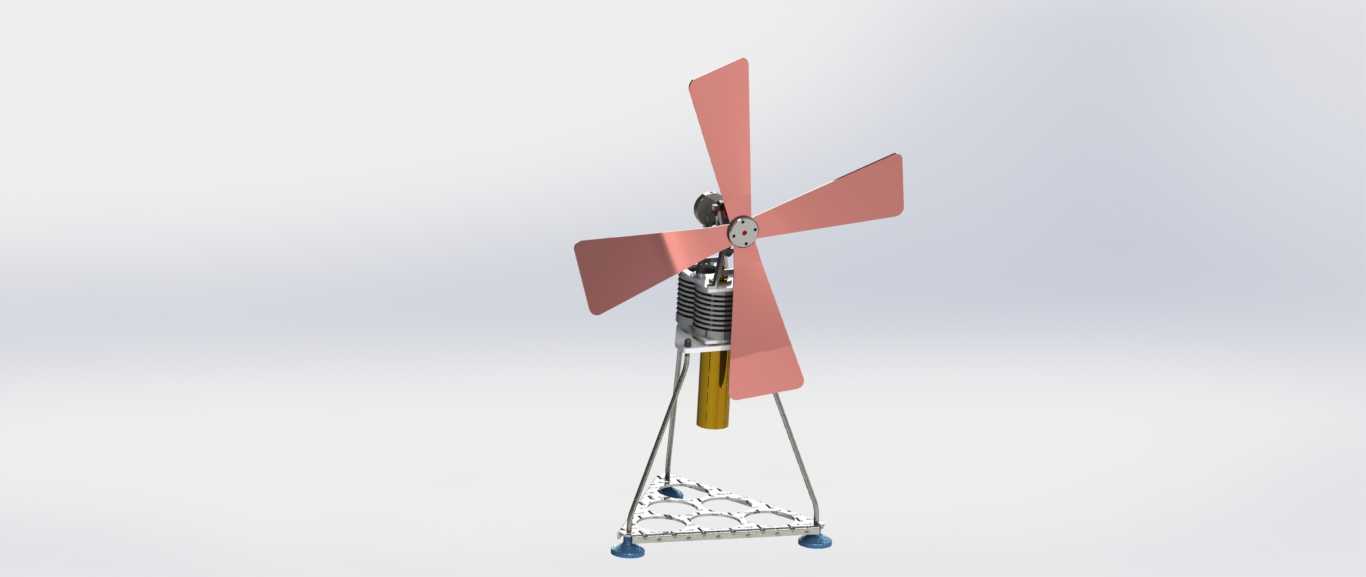

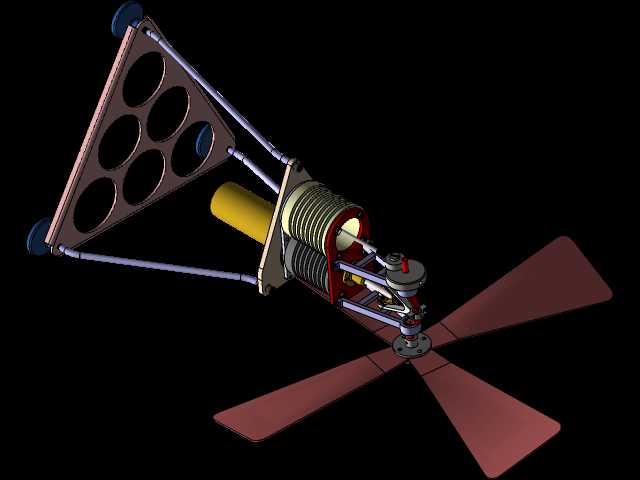

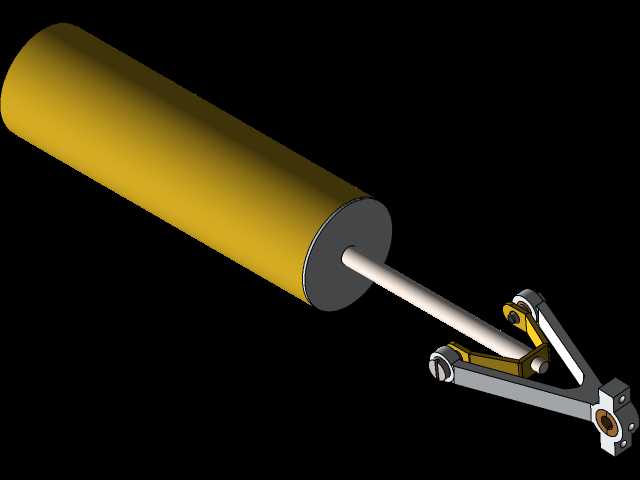

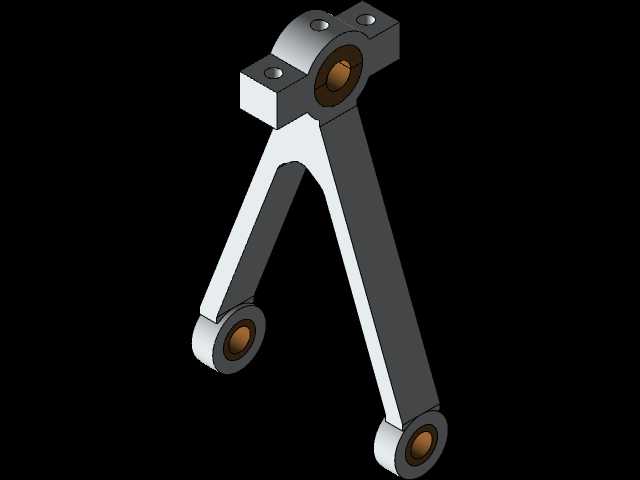

这款以斯特林发动机作为动力源的空气驱动装置，可适配无外接电源的野外作业临时散热、科普教学演示、小型密闭空间空气循环等场景，区别于常规市电驱动的轴流风机，它依靠斯特林循环的热功转换实现扇叶转动，无需布设供电线路即可完成空气扰动作业。从结构设计逻辑来看，整机采用三角支撑式落地布局，底部三角支架搭配三个带吸盘的支脚，可在平整台面、金属机架平面等硬质基面实现稳定固定，支脚吸盘的吸附行程预留了3mm的压缩余量，可适配基面存在0.5mm以内平面度误差的安装场景，支架主体采用直径6mm的金属杆件弯折成型，三角支撑的跨距设定为180mm，整机重心落在支撑面几何中心10mm范围内，运行过程中不会因斯特林发动机的往复振动出现侧翻偏移。动力段布置在支架上方的安装平台上，斯特林发动机的冷热缸体采用垂直排布，冷却散热鳍片直接暴露在扇叶的进风侧，扇叶转动产生的轴向气流可直接扫过缸体散热鳍片，带走做功过程中产生的余热，无需额外增设冷却管路或散热风扇，形成动力输出与自身散热的自洽循环。扇叶部分采用五叶大弦长布局，单叶扭转角从根部到叶尖做线性渐变设计，根部扭转角28度，叶尖扭转角12度，可在较低转速下实现更大的风量输出，匹配斯特林发动机低转速大扭矩的输出特性，避免因负载过大导致发动机无法持续运转，扇叶与动力输出轴之间采用法兰盘式连接，法兰盘上预留3个对称布置的定位孔，可快速完成扇叶的拆装更换，适配不同风量需求的使用场景。整机的安装边界控制在直径200mm、高度320mm的圆柱空间内，不会占用过多的台面安装空间，支架与动力平台之间采用螺栓紧固连接，可根据实际使用需求调整支架的张开角度，适配不同高度的安装基面。在实际应用中，这类装置除了作为科普教具展示外热机做功原理外，还可布置在焊接作业工位旁，利用焊接余温驱动扇叶转动，为作业人员提供定向送风，无需额外接电即可改善工位局部通风条件，也可作为小型设备机柜的辅助散热装置，利用机柜表面的余热驱动扇叶转动，带走机柜散热口排出的热空气，实现余热的回收利用。结构设计过程中针对斯特林发动机的振动特性做了对应优化，支架杆件的弯折处做了圆弧过渡处理，避免应力集中导致长期运行后支架出现疲劳断裂，支脚的吸盘采用丁腈橡胶材质，可吸收发动机运行产生的高频振动，降低整机运行时的共振噪音，扇叶做了动平衡校正，剩余不平衡量控制在0.2g·cm以内，高速转动时不会出现明显的抖动。
