飞翼式混合布局飞行器机体结构设计

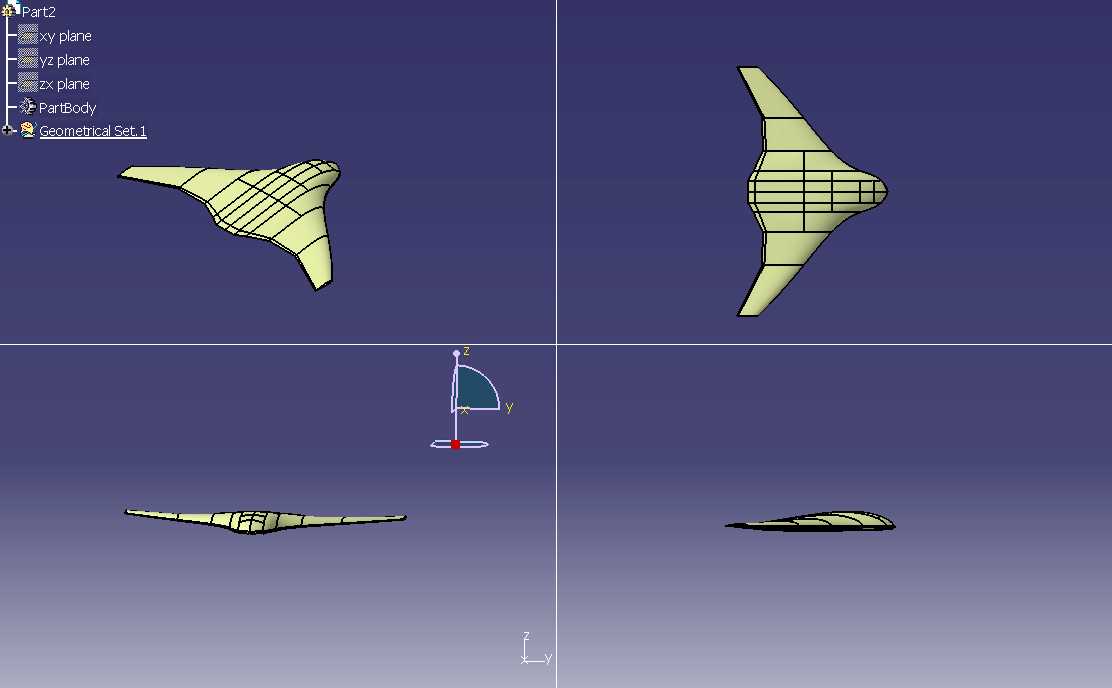

该混合翼机体结构主要面向低空低速验证飞行器、小型长航时无人飞行平台的研发场景，可作为气动验证样机、民用测绘飞行平台的基础承载结构使用，区别于常规固定翼与纯飞翼布局，该构型兼顾了低速起降阶段的升力特性与巡航阶段的阻力控制需求，能够适配小场地起降、长航时巡航的复合使用要求。从结构功能来看，该机体采用翼身融合过渡设计，取消了常规布局的独立尾翼组件，将升力面与机身承载结构做一体化整合，机身段沿展向平滑过渡至外翼段，既能够扩大机体内部的设备装载空间，也能减少翼身连接处的气动干扰阻力，机体表面的框格划分对应内部的承力肋与纵墙布置位置，可直接作为复合材料铺层设计的基准参考，外翼段后缘预留了操纵面的安装边界，可适配升降副翼、阻力板等操纵机构的安装需求，无需对主体结构做二次切削修改。设计过程中首先围绕低速巡航的升阻比目标确定整体平面投影形状，通过多视角的型面校准保证翼型沿展向的平滑过渡，正视方向的机体剖面采用对称翼型基准，侧视方向控制机身最大厚度位置处于弦长30%区间，既能够保证内部设备舱的安装高度，也能避免型面突变带来的气流分离问题；俯视方向的外翼段后掠角度经过匹配调整，兼顾了航向稳定性与俯仰操纵力矩的平衡，翼尖段做收窄处理以减少诱导阻力的产生。安装边界方面，该结构的机身中段预留了标准的设备安装平面，可适配飞控模块、动力电池、任务载荷的安装固定，翼根位置的承力结构厚度满足常规飞行工况下的载荷传递要求，各操纵面的铰接位置预留了统一的安装孔位基准，可直接匹配标准规格的舵机与连杆组件，机体底部预留了起落架的安装接口，可根据使用需求选配滑橇式或轮式起落架组件，无需额外增加补强结构。整体型面的曲率连续过渡特性，既能够满足气动仿真的网格划分要求，也可直接作为模具加工、3D打印制造的数模基准，减少后续工艺处理的工作量。
