军用战斗机用涡轮喷气动力装置结构

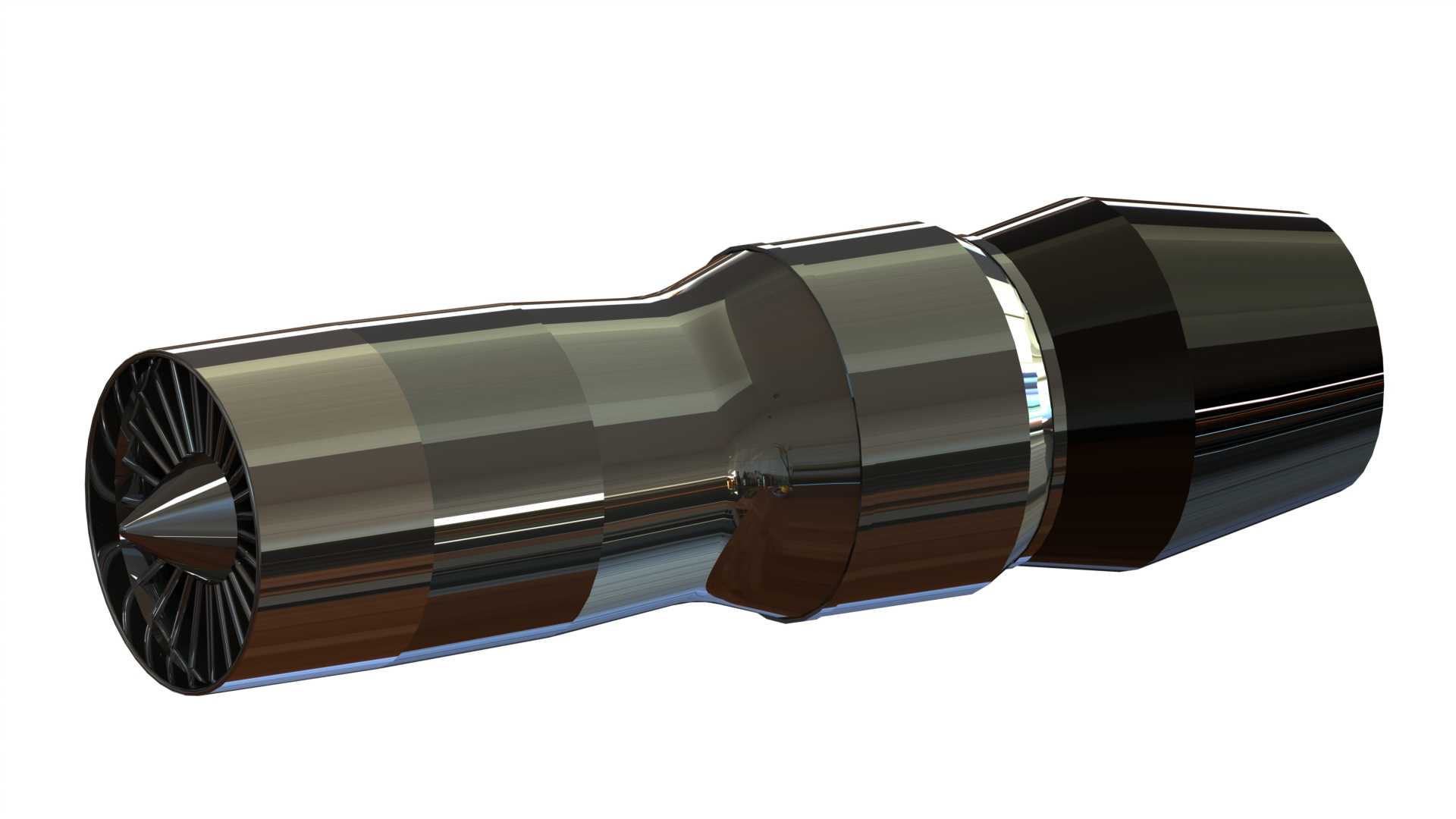

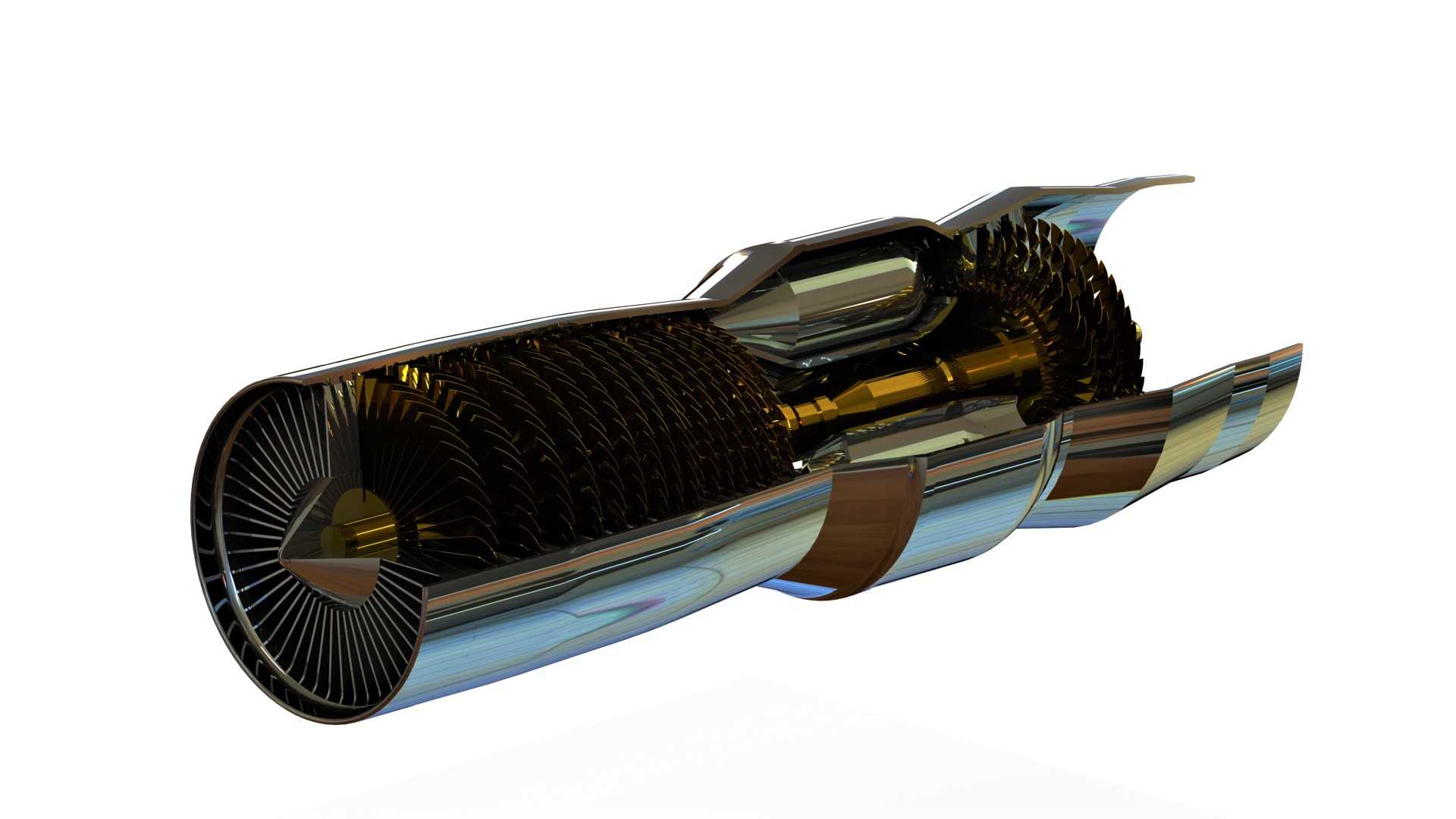

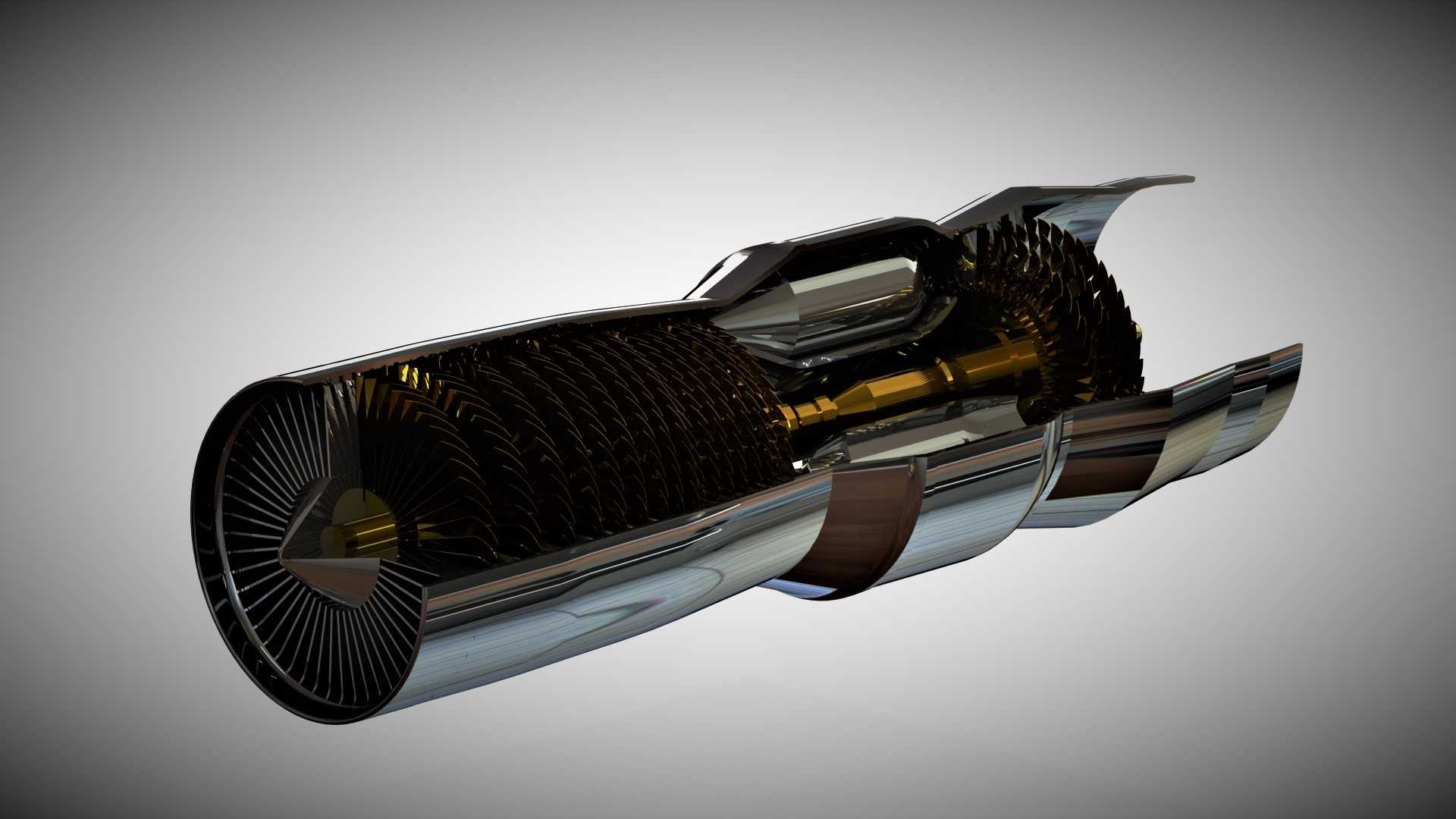

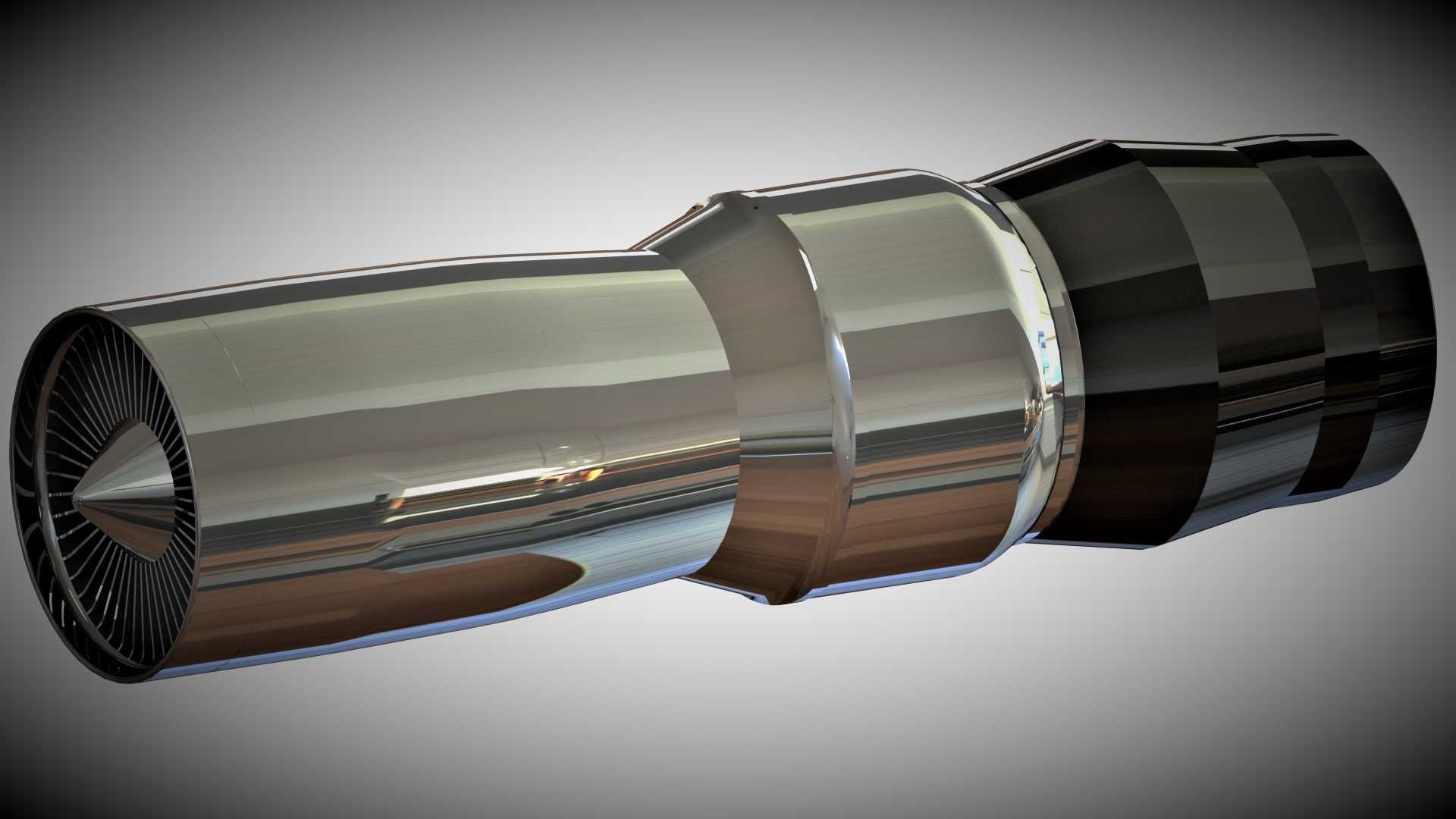

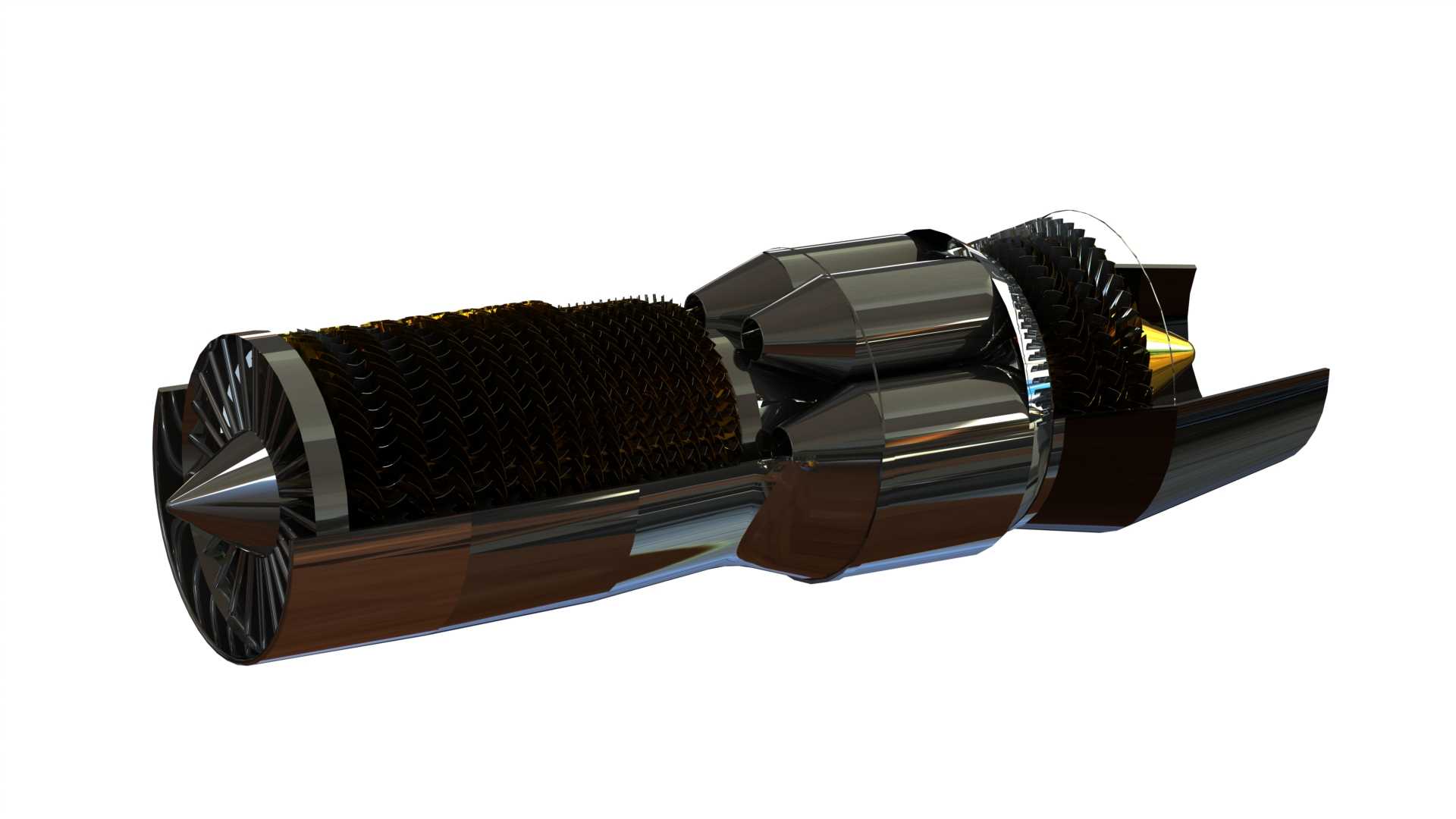

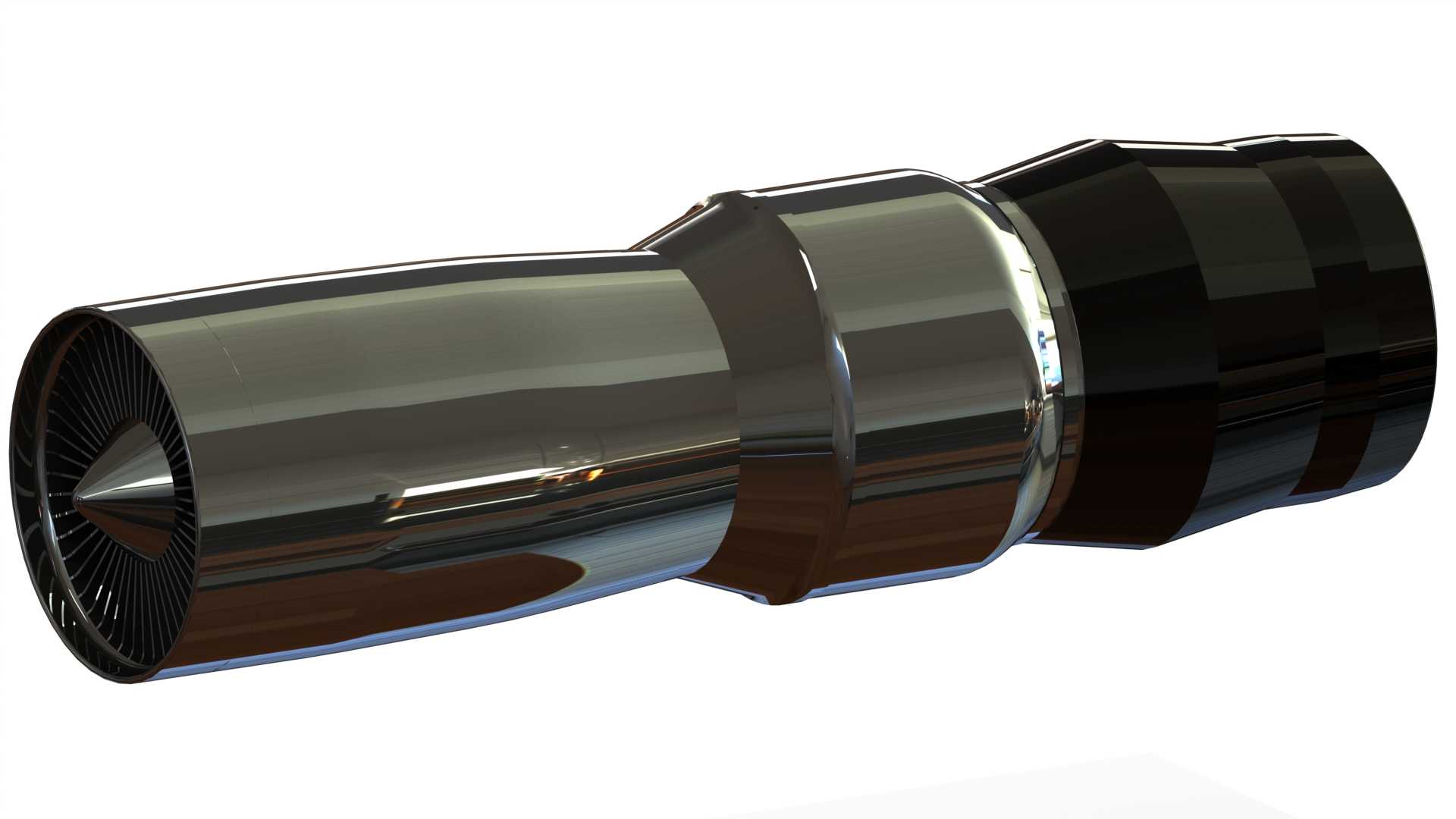

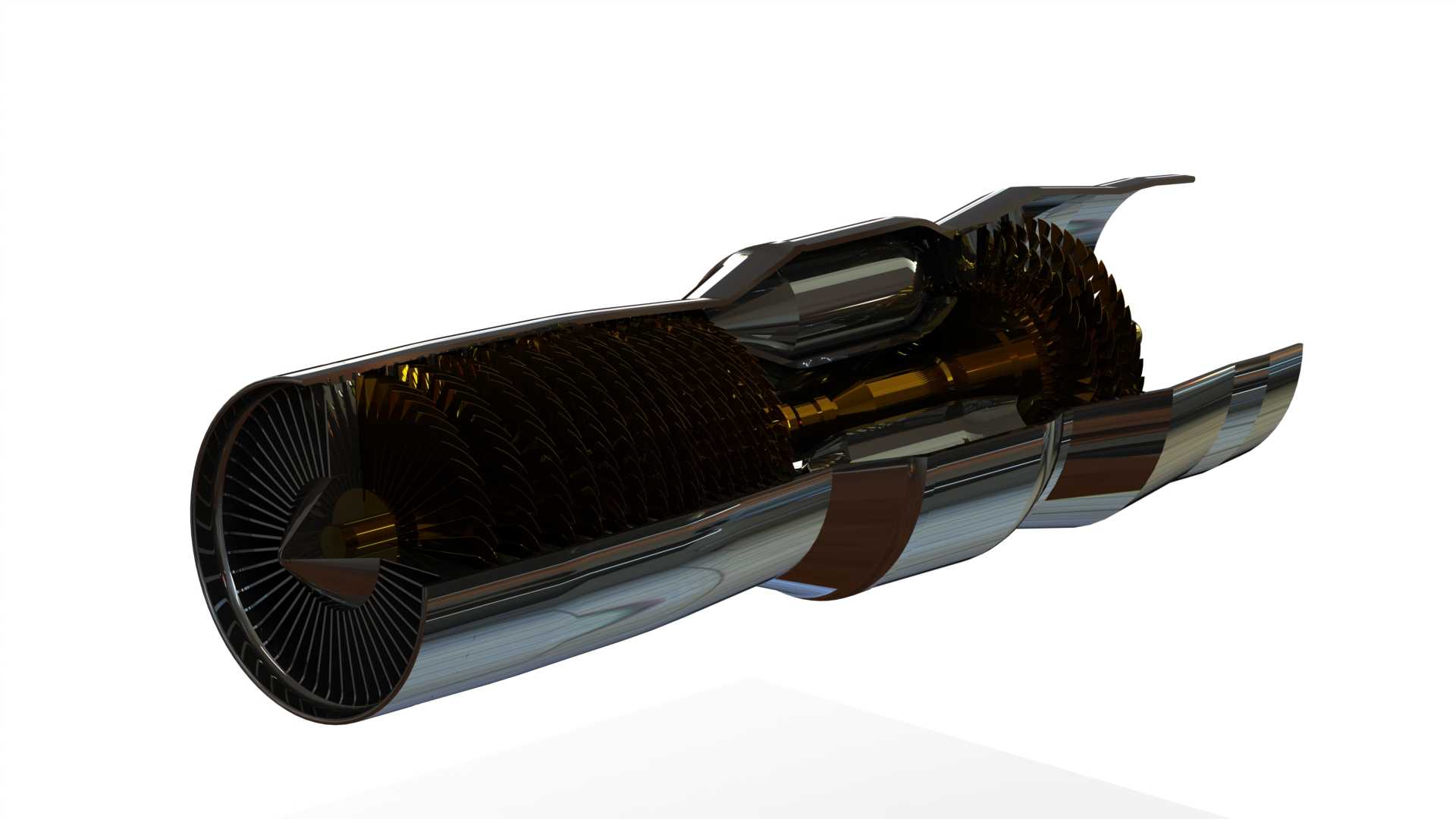

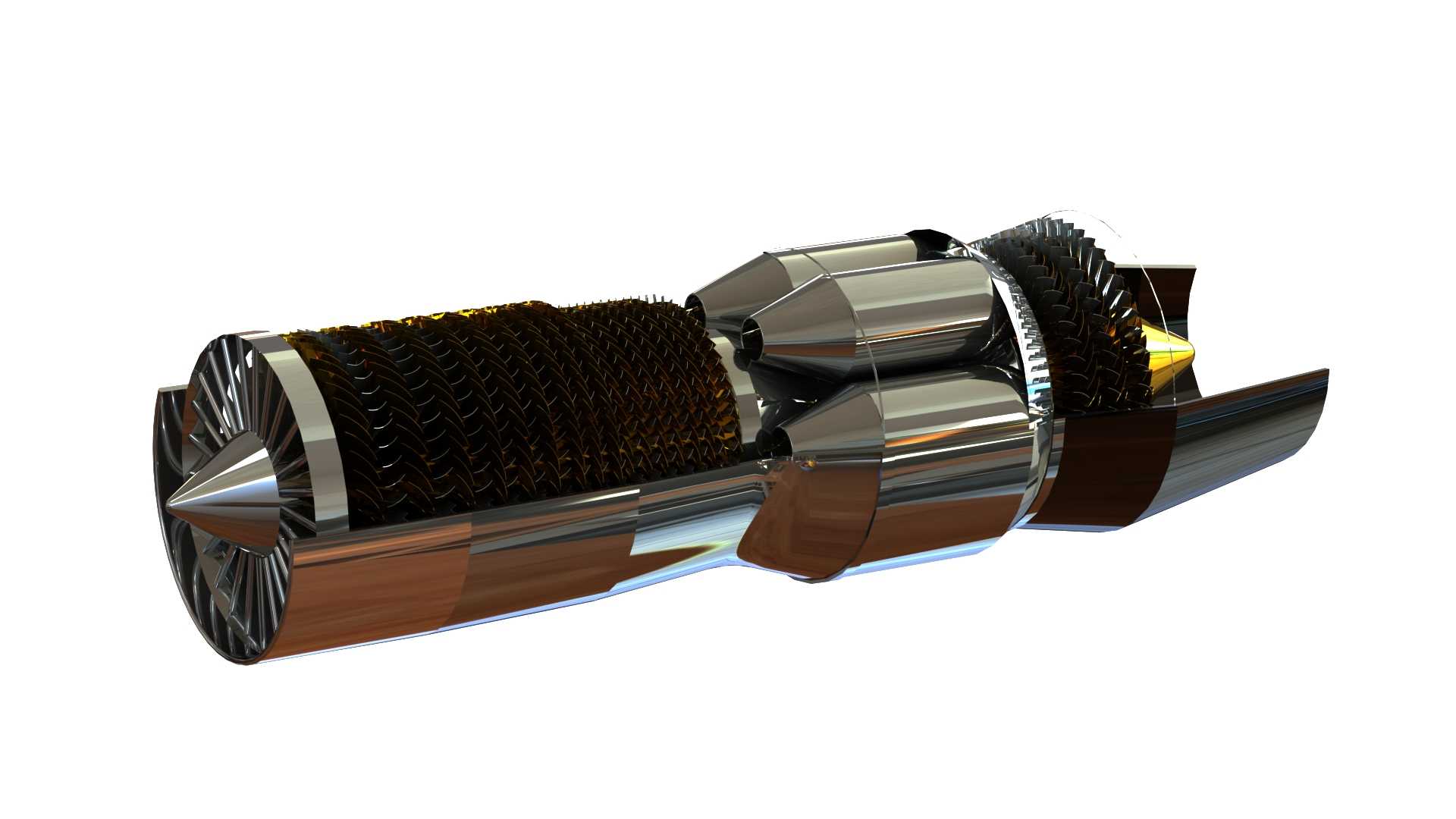

在军用航空装备的结构设计体系中，涡轮喷气动力装置是决定战斗机飞行性能的核心部件，这类动力装置的三维结构建模，需要同时兼顾气动效率、结构强度与装机适配性的多重要求。从实际应用场景来看，这类动力装置主要配装于高速军用战斗机，承担飞行过程中的推力输出任务，需要在高空高速、大过载机动的复杂工况下保持稳定的工作状态，其结构设计的合理性直接影响战机的爬升率、最大平飞速度、作战半径等核心战术指标。建模过程中首先要梳理核心流道的结构逻辑，从进气端的整流锥、压气机叶片组，到中段的燃烧室、涡轮转子，再到尾喷口的收敛调节结构，每一段的型面参数都需要匹配气动计算的结果，避免流道内出现气流分离、压力损失过大的问题。压气机段的多级叶片采用周向均布的排布方式，每级叶片的扭角、弦长都沿轴向逐级变化，匹配不同压缩阶段的气流流速与压力特性，保证进气能够被高效压缩后送入燃烧室。燃烧室段的结构需要兼顾燃油喷射、油气混合与燃烧稳定性，外壳采用耐高温合金对应的结构壁厚设计，预留冷却气流的流通通道，避免长期高温工作下出现结构形变。涡轮段的转子叶片与压气机段通过同轴结构连接，利用燃烧后高温高压气体的冲击驱动涡轮转动，同时带动前端压气机持续工作，形成完整的动力循环。尾喷口段采用可调收敛结构，能够根据不同飞行工况调整喷口截面积，匹配推力输出的需求，喷口内壁的型面做顺滑过渡处理，减少高温燃气排出时的紊流损失。从安装边界来看，这类动力装置的整体外形为长筒状结构，最大外径集中在燃烧室与涡轮段，进气端与战机进气道的连接法兰、尾喷口与机身尾部的安装间隙都需要在建模时预留足够的装配余量，同时要考虑外部附件管路、安装支架的布置空间，保证装机时不会与机身内部的框梁、航电设备、燃油管路出现干涉。外壳的承力结构需要匹配战机的安装挂点位置，将工作过程中的推力均匀传递到机身主承力结构上，避免出现应力集中的问题。建模时对转动部件与静子部件之间的间隙做了精准控制，既保证转动过程中不会出现碰磨，又能减少间隙漏气带来的效率损失，所有连接部位的法兰、螺栓孔位都按照航空装配标准做对应排布，方便后续的拆解维护与部件更换。
