民用航空涡扇引擎涡轮结构三维造型

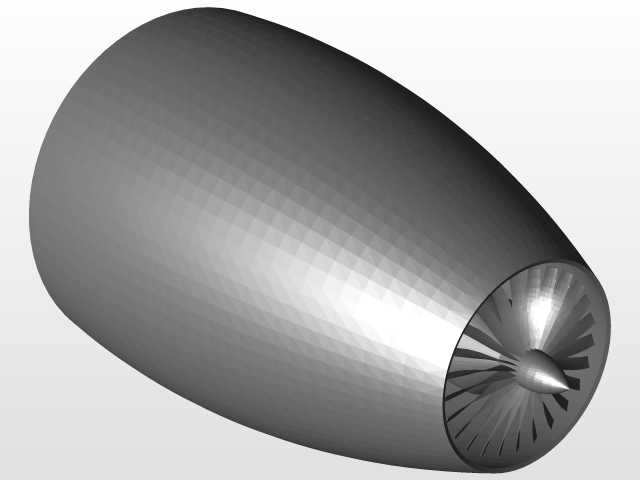

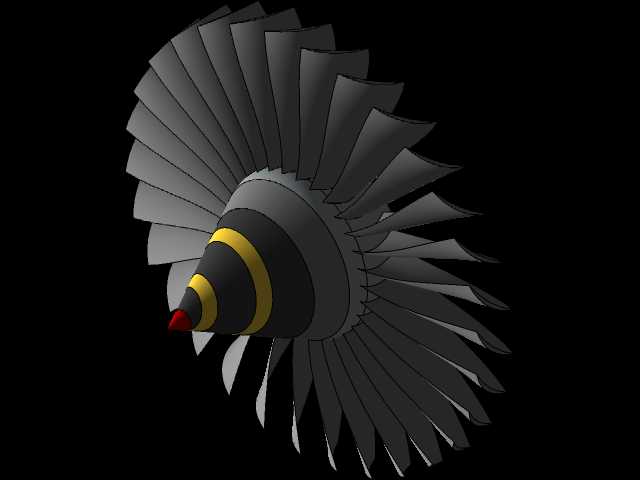

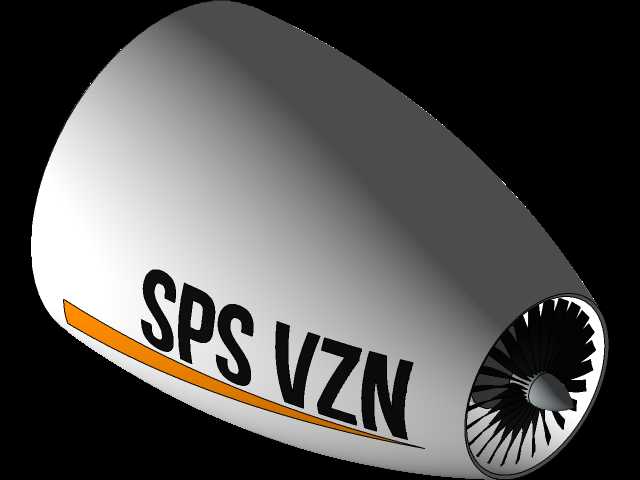

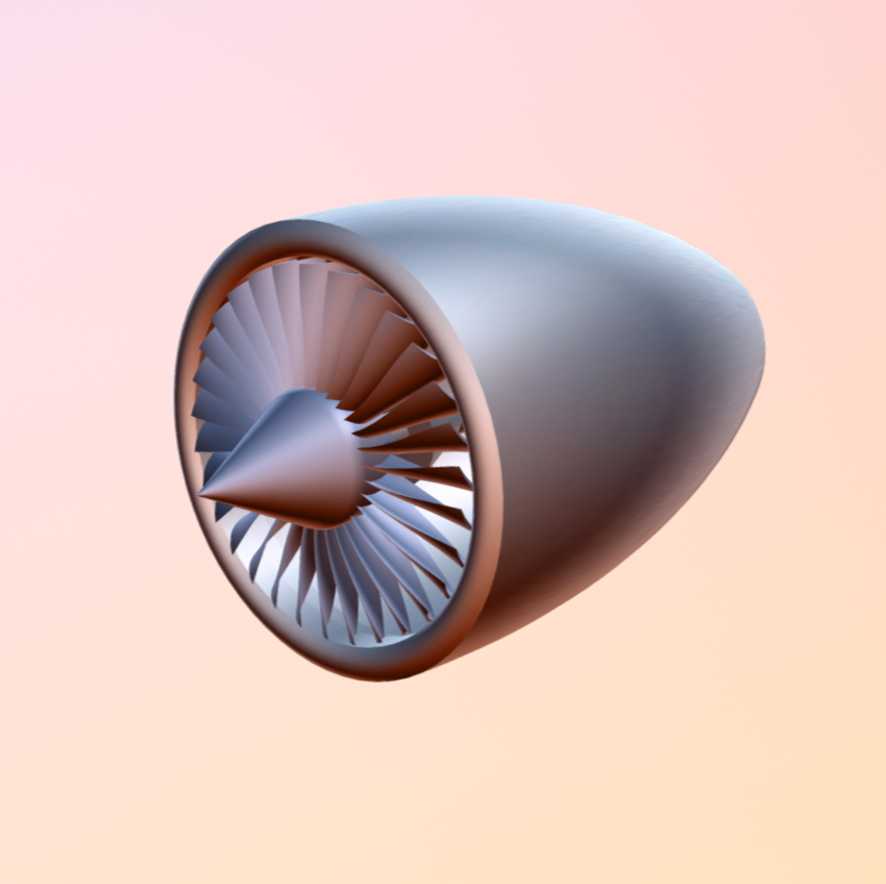

该三维造型还原了大涵道比涡扇航空发动机的前端进气与涡轮级核心结构，在民用干线客机、支线客机的动力系统选型论证阶段，这类结构模型可用于进气道流场匹配仿真、涡轮叶片气动载荷校核的前置几何参考，也能作为航空类院校发动机结构教学的具象演示载体，帮助学习者直观理解进气锥、风扇叶片、机匣的相对位置与装配关系。从实际工程用途来看，该结构承担着发动机进气整流、大流量空气压缩分流的核心作用，前端锥形进气帽可将高速来流平顺导入风扇级，避免气流在进气端面产生紊流损失，环形排布的风扇叶片需兼顾气动效率与结构强度，既要将大部分来流导入外涵道产生主要推力，也要将部分气流压入核心机参与燃烧做功。设计过程中优先遵循了航空发动机进气端的气动布局逻辑，进气锥的曲面锥度按照等熵压缩流道要求拟合，保证气流沿锥面流动时的速度梯度均匀，不会出现局部激波；风扇叶片采用了宽弦弯掠的叶型设计思路，叶根处厚度较大以满足轮盘连接的强度要求，叶尖处做了减薄处理并预留了与机匣的装配间隙，避免高速旋转时叶尖与机匣发生刮蹭，叶片沿周向均匀排布的角度经过气动优化，可在额定转速下实现最优的空气压缩效率。外形尺寸方面，该模型按照窄体客机常用涡扇发动机的前端比例构建，进气端最大外径对应实际机型约1.8米左右的尺寸边界，进气锥轴向长度约为风扇直径的0.35倍，可匹配常见的窄体客机机翼吊装、尾吊安装的接口边界，机匣外壁预留了与发动机吊挂连接的安装座结构位置，能够直接用于发动机整体装配的干涉检查，验证吊装结构与进气端的空间匹配性。建模时对叶片的叶根榫头结构做了简化处理，保留了榫头与轮盘连接的配合轮廓，可用于演示叶片与轮盘的装配逻辑，机匣内壁做了对应叶尖的耐磨涂层区域示意，方便后续开展叶尖间隙控制相关的结构设计验证。
