高超音速导弹用冲压动力装置结构设计

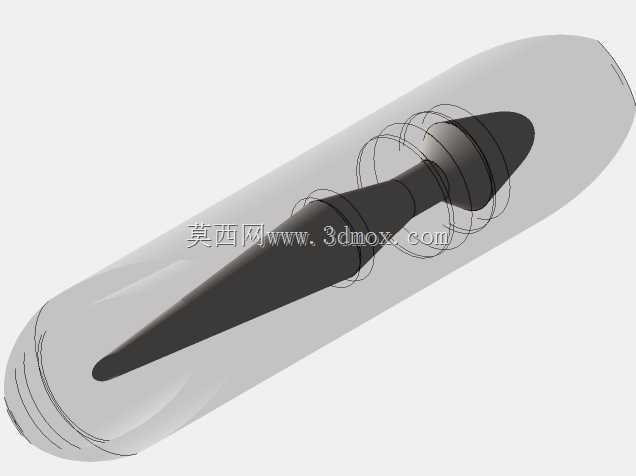

本次呈现的冲压动力装置结构，核心适配高超音速导弹的飞行动力需求，这类动力系统目前主要应用于临近空间高速突防类航空装备，区别于传统涡喷、涡扇动力，冲压发动机无需搭载压气机轮系结构，完全依靠飞行器高速飞行时的来流冲压效应完成进气减速增压，在5马赫以上的飞行速域内具备远优于传统航空动力的推重比表现，是当前高速弹载动力的主流技术路线之一。从结构设计逻辑来看，该装置采用轴对称进气布局，中心锥结构承担来流预压缩功能，进气道型面按照设计速域的激波系位置做了修型处理，能够在设计攻角范围内保证进气道的总压恢复系数稳定，避免出现进气道喘振、不起动等故障工况，中心锥与外涵壳体之间的环形流道为进气增压段，流道截面沿程变化经过多轮迭代校核，保证来流减速增压过程中流场均匀性，为燃烧室组织稳定燃烧提供合适的进气条件。燃烧室段采用等直段搭配渐扩段的组合结构，既能够保证燃油喷注后与来流空气的充分掺混，也能通过截面扩张控制燃烧室内的气流速度，维持火焰稳定，避免高速气流将火焰吹熄，尾喷管采用收敛-扩张型面设计，可将燃烧后的高温高压燃气加速排出，将燃气内能高效转化为推进动能。从安装边界来看，该动力装置整体采用细长旋成体构型，最大外径完全匹配弹体的整体直径约束，整体长度适配弹身动力舱段的安装空间，中心锥通过多道径向支撑结构与外壳体连接，支撑结构采用低阻翼型剖面，尽可能降低对进气道内流场的干扰，同时保证结构连接刚度，能够承受大过载机动工况下的结构载荷。在实际工程应用中，这类冲压动力装置通常需要搭配固体火箭助推器使用，在助推器将弹体加速到冲压发动机起动速域后，冲压发动机才会点火接力工作，因此在结构设计时，进气道入口、中心锥前端都做了适配助推段飞行的热防护考虑，能够承受助推段高速飞行的气动加热载荷，同时燃烧室壁面也预留了冷却通道的安装空间，可采用再生冷却或者气膜冷却方式，应对长时间工作时的高温燃气烧蚀问题。该结构模型完整还原了冲压发动机的核心流道与支撑结构，可作为高速动力方案论证、弹体总体布局匹配、结构强度校核的三维参考基准，帮助设计人员快速完成动力舱段的布局干涉检查，缩短方案迭代周期。
