等节距圆柱螺旋压缩弹簧结构设计

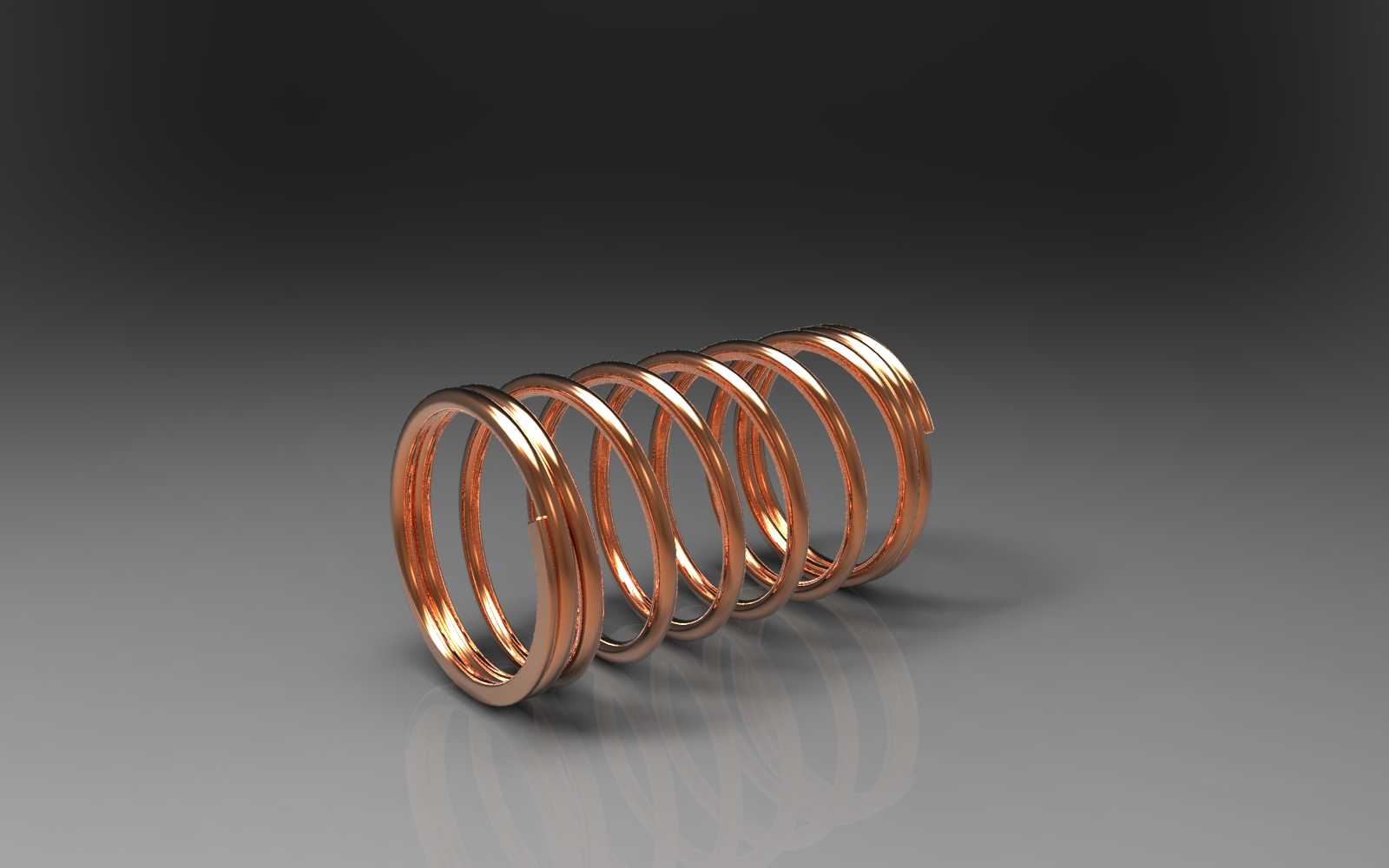

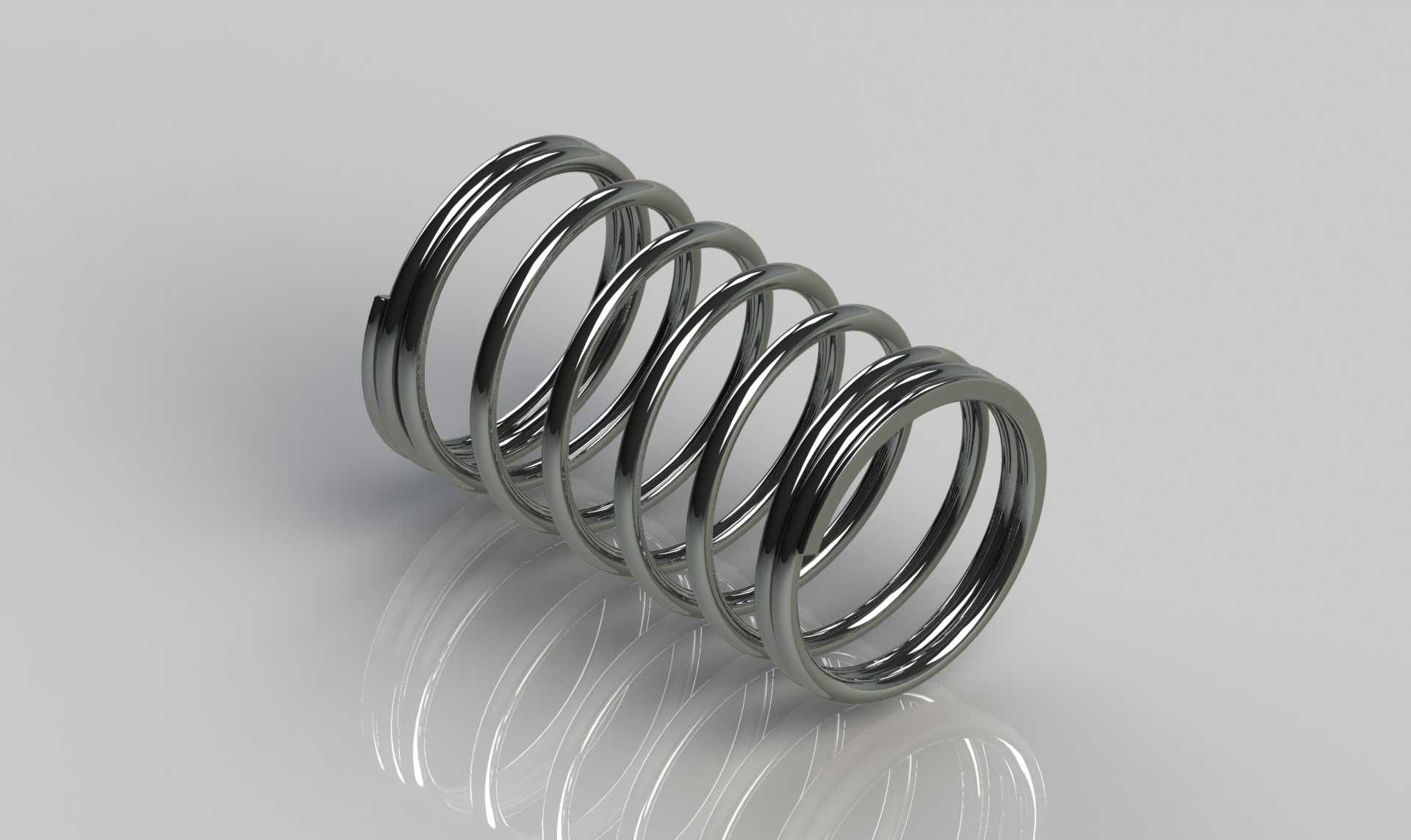

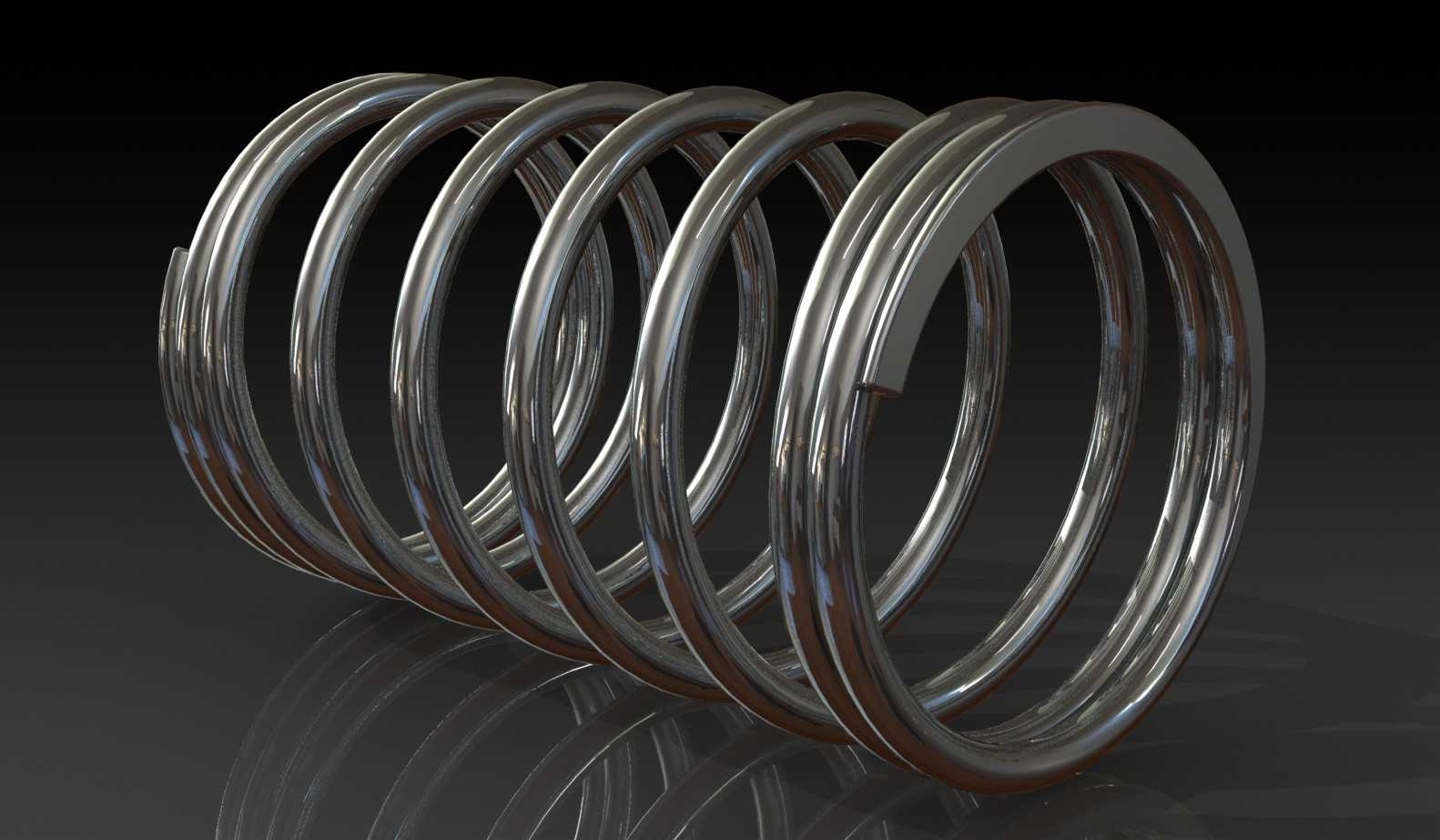

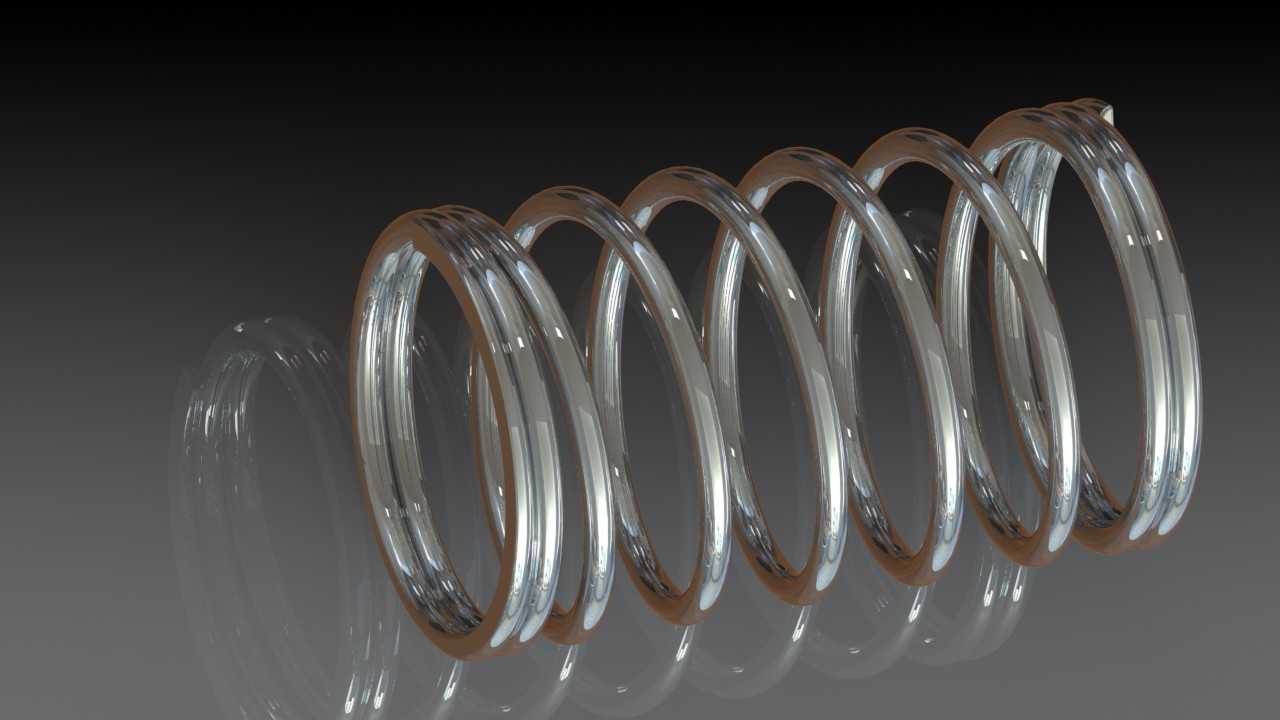

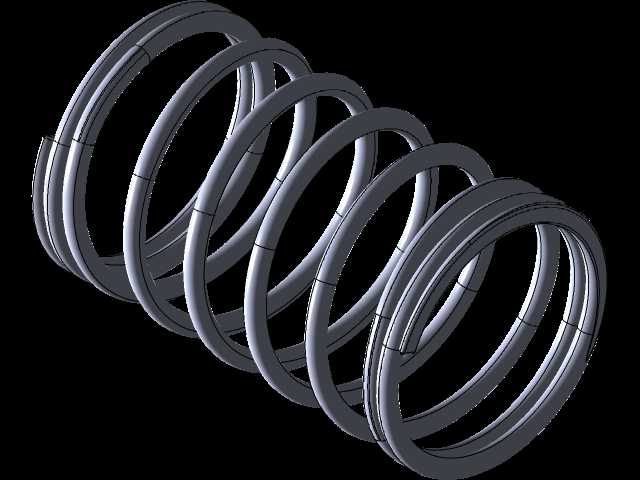

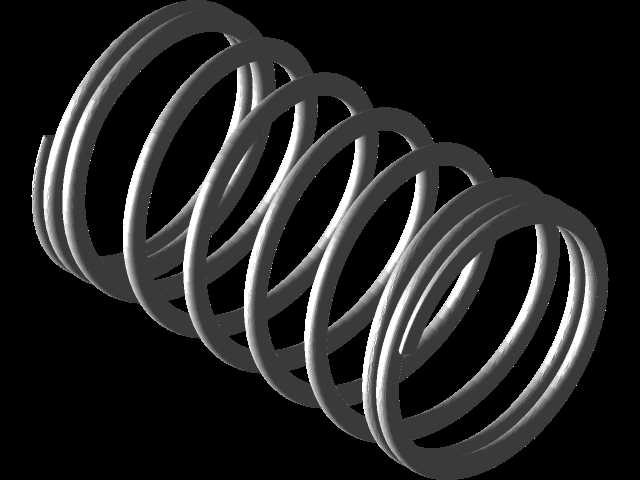

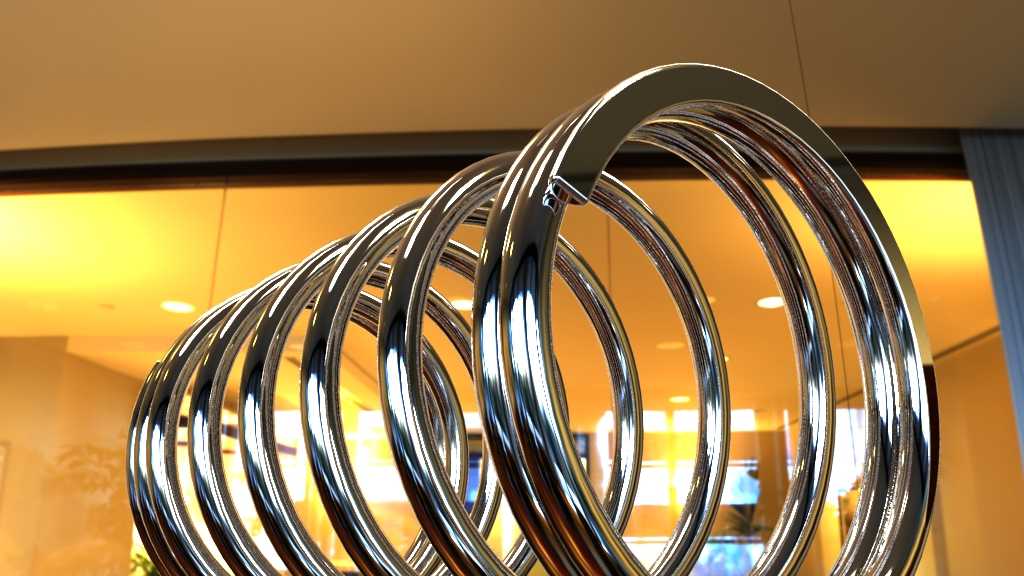

在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的基础零件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业阀门的启闭复位机构、自动化产线的夹具压紧单元，都能见到这类零件的身影。这款等节距圆柱螺旋压缩弹簧采用圆形截面金属丝卷制而成，整体为规整的圆柱轮廓，各有效圈之间保持均匀的设计间隙，在承受轴向压力时，各圈节距会同步均匀缩小，储存弹性势能，当外加载荷撤除后，可快速推动配套结构回到初始位置，同时能在设备运行过程中吸收振动冲击能量，避免刚性碰撞带来的结构损伤。从设计逻辑来看，这款弹簧的有效圈数、金属丝直径、弹簧中径、自由高度的参数匹配，是结合常规通用工况的载荷需求确定的，两端的支撑圈做了并紧磨平处理，安装时可以保证端面与配套安装座的贴合度，避免弹簧受载时出现偏斜、侧弯的问题，保障受力始终沿轴向传递，减少非预期的侧向载荷对弹簧使用寿命的损耗。在实际安装适配过程中，需要注意预留的安装腔内径要略大于弹簧外径，避免弹簧压缩过程中外径胀大与腔壁发生摩擦卡滞，同时安装导向结构的直径要略小于弹簧内径，保证弹簧伸缩过程中不会出现径向窜动；弹簧的预压量设置需要结合工作行程综合计算，既要保证初始状态下弹簧能提供足够的预紧力避免结构松脱，也要保证最大压缩量时各有效圈不会发生并圈触底，防止弹簧出现塑性变形失效。这类弹簧的刚度特性呈线性，在有效行程内载荷与变形量的比值稳定，非常适合对载荷反馈一致性有要求的场景，比如自动化设备的顶料机构、电气开关的触点复位结构、小型设备的隔振支撑结构，都可以直接参考这类结构的尺寸比例做适配调整，建模过程中对螺旋升角、丝径过渡、支撑圈磨平角度的还原，也能为后续的有限元受力分析、运动干涉校验提供准确的数字模型支撑，避免实际加工装配时出现尺寸不匹配、性能不达标的问题。
