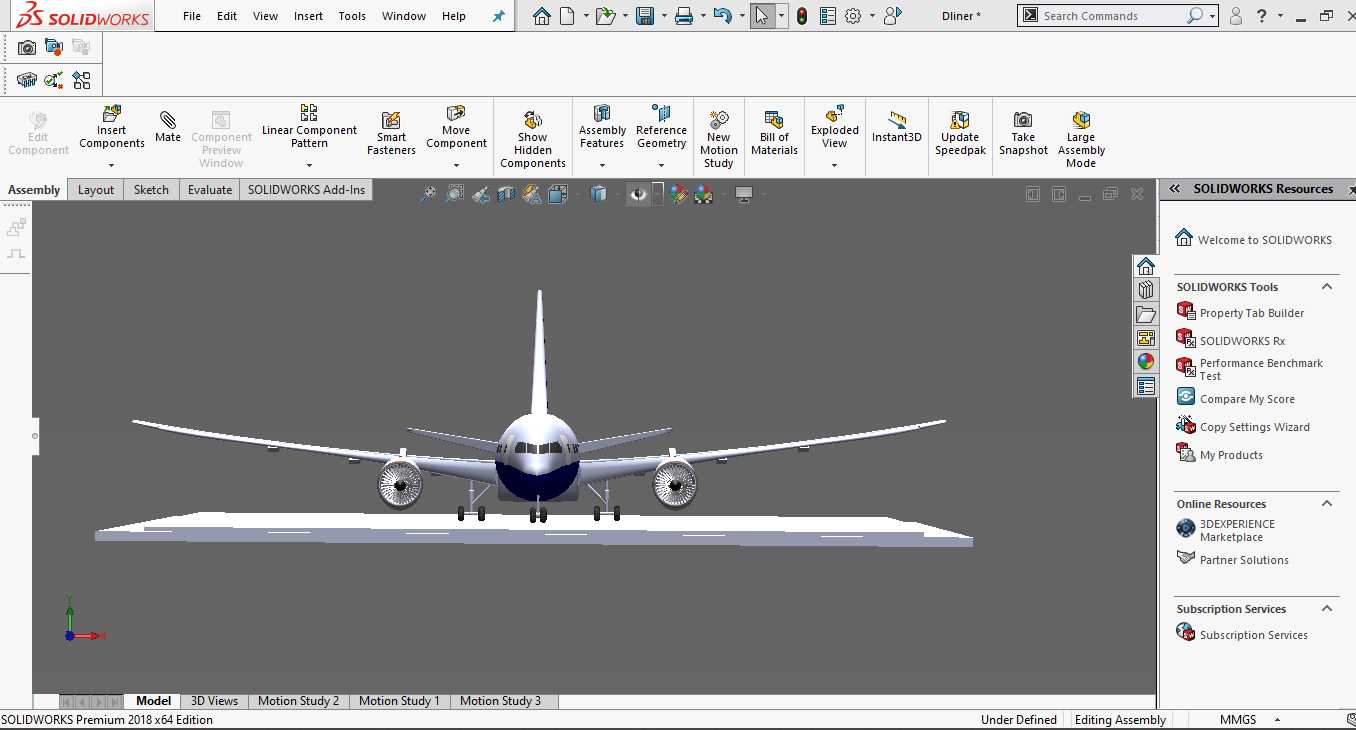

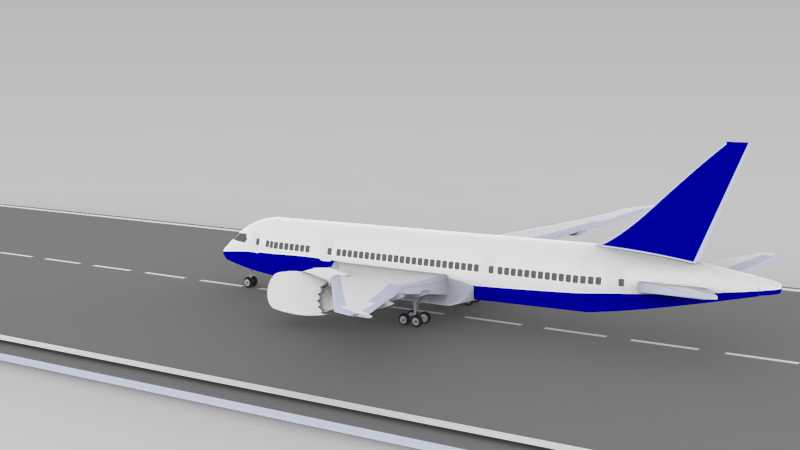

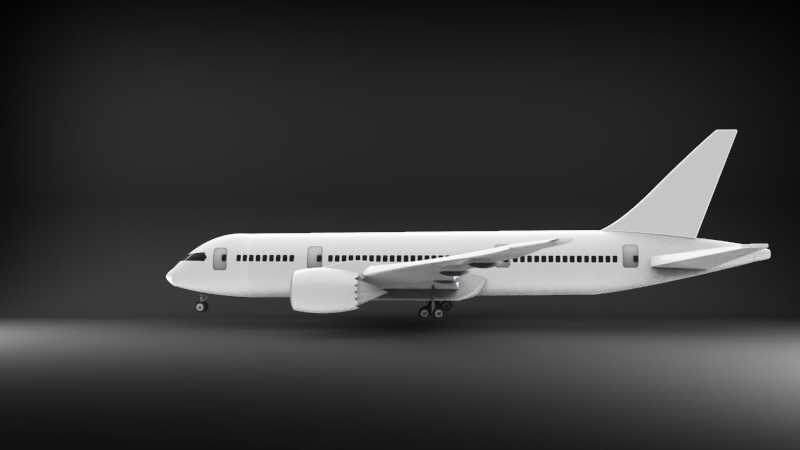

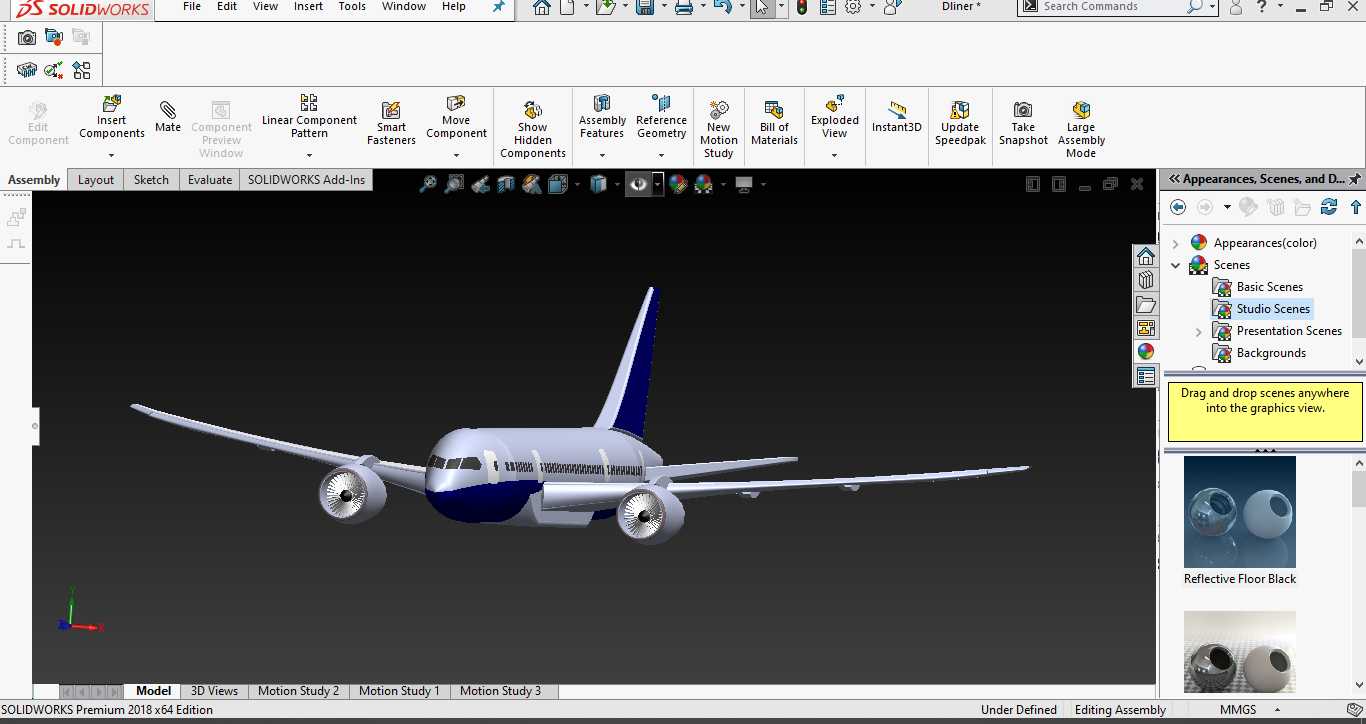

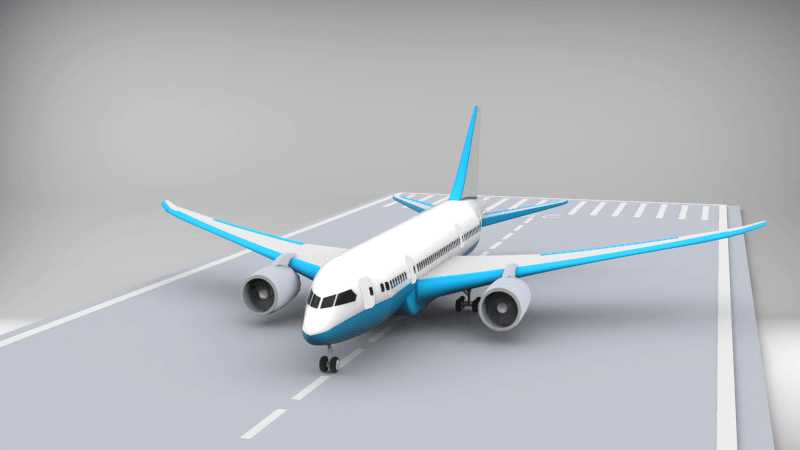

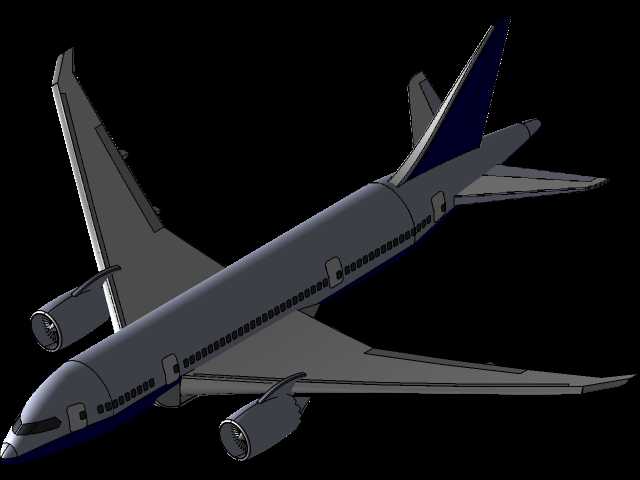

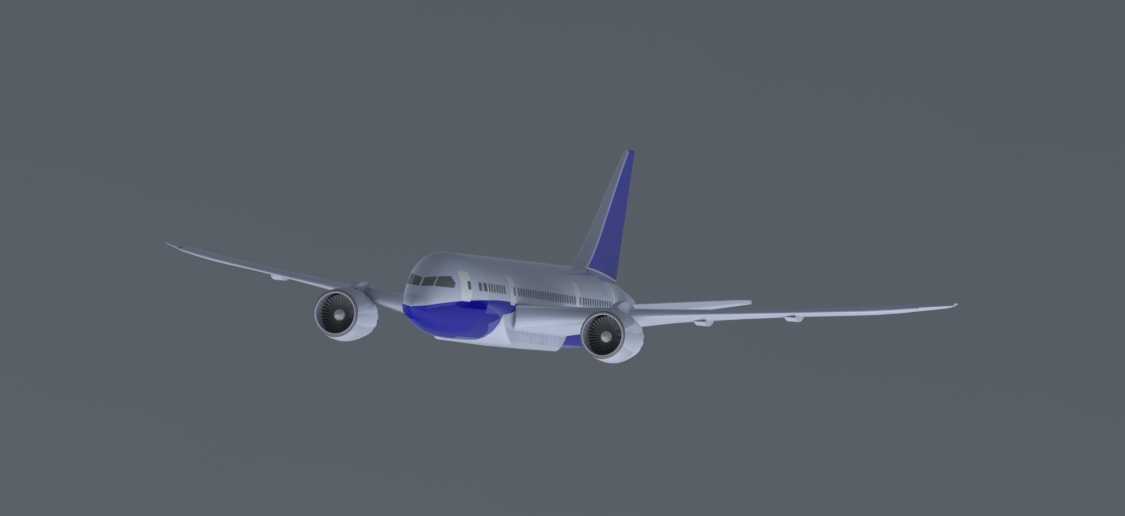

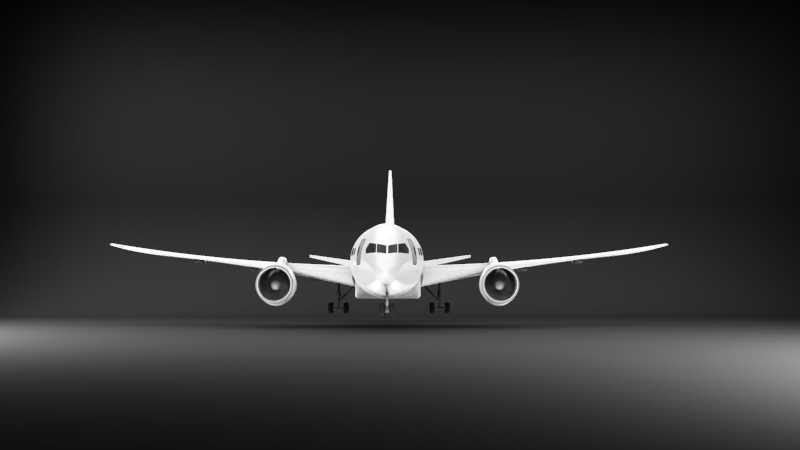

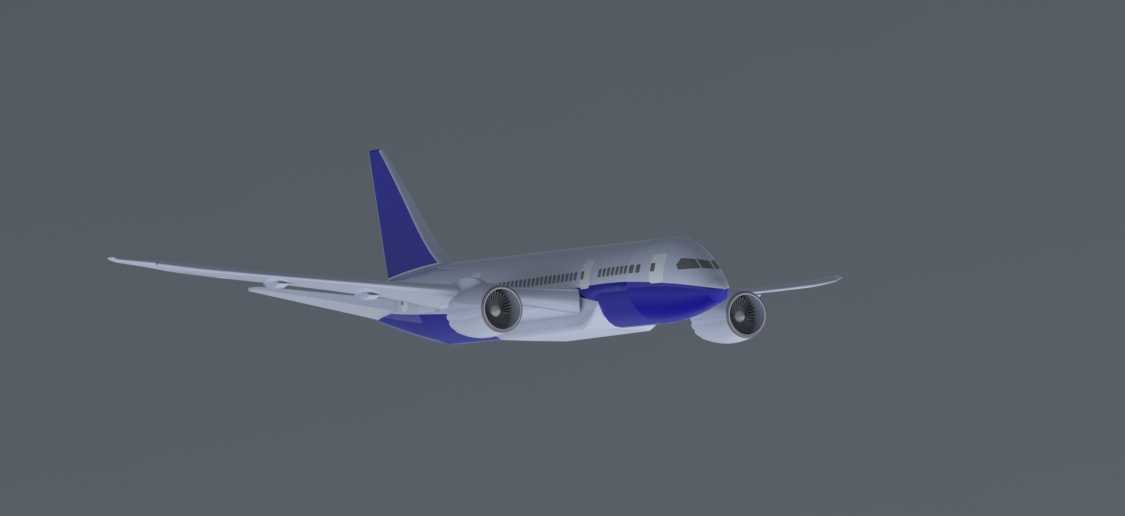

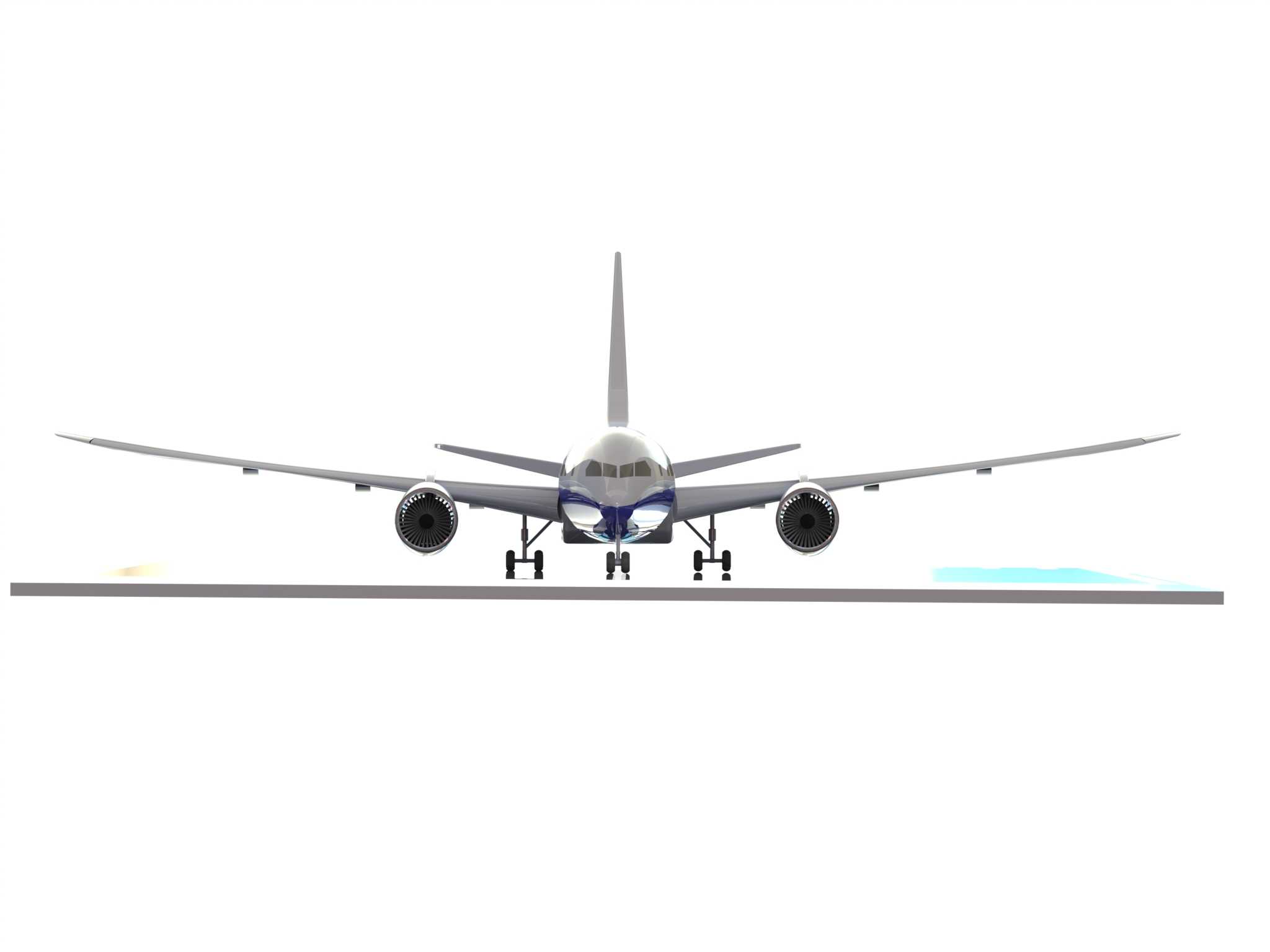

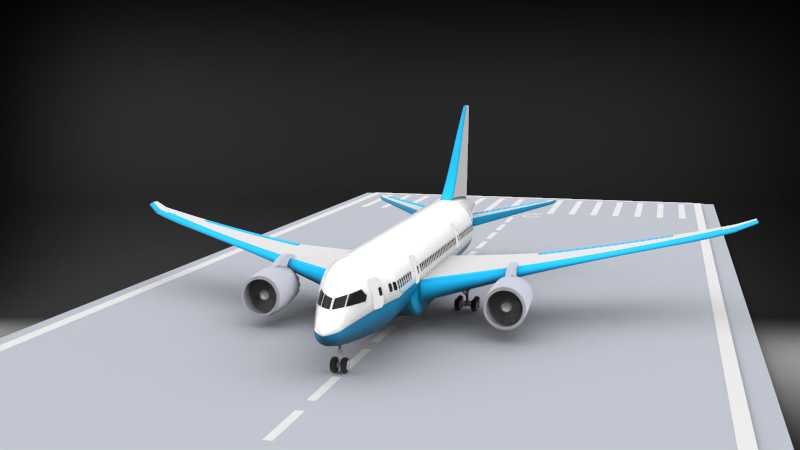

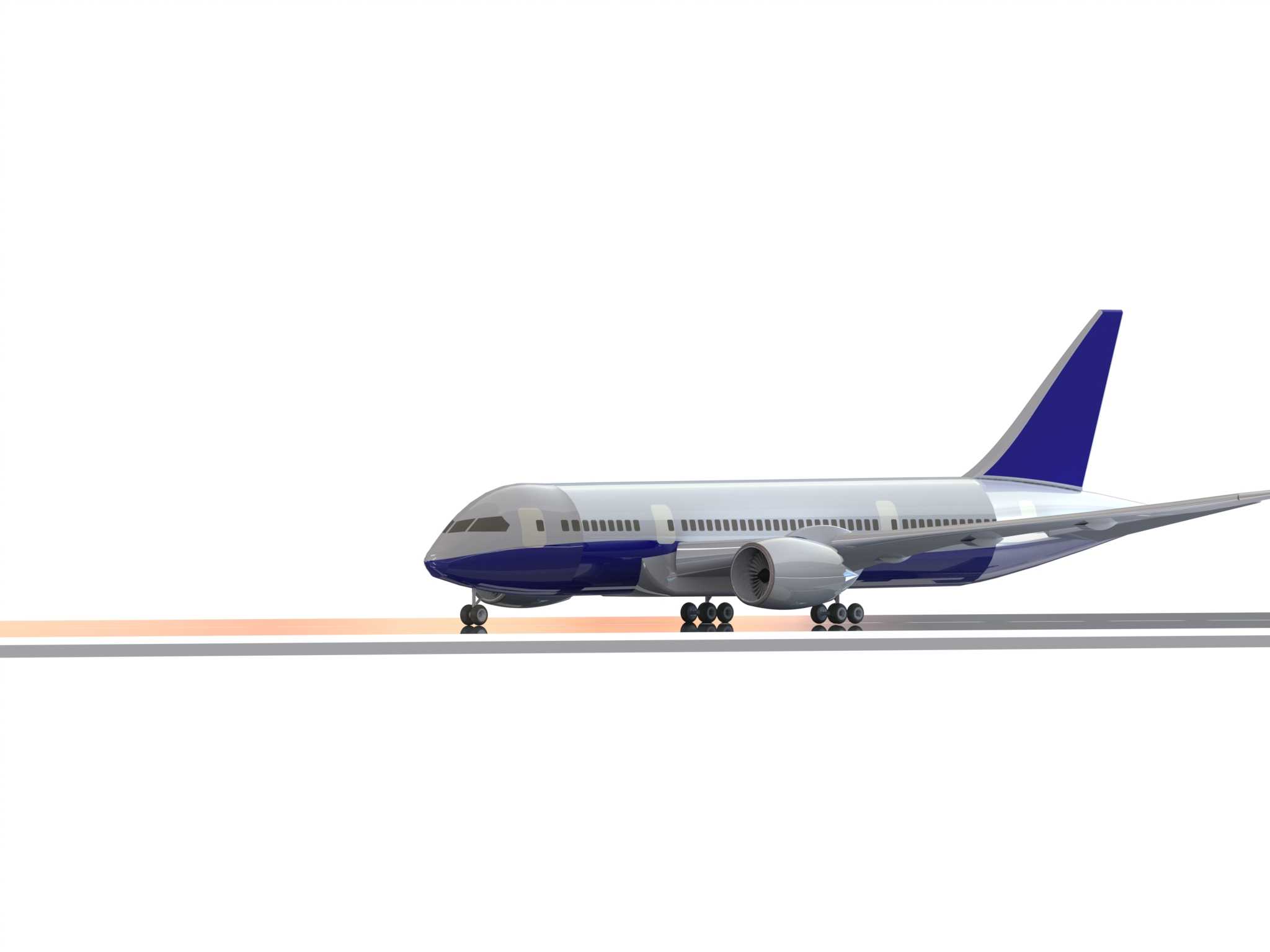

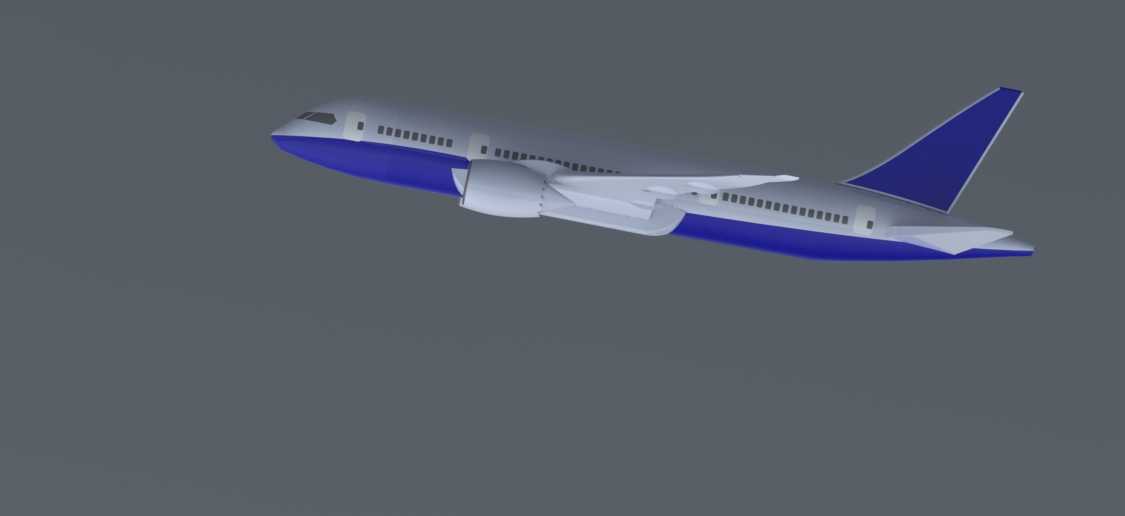

宽体民用喷气式客机波音787外观结构

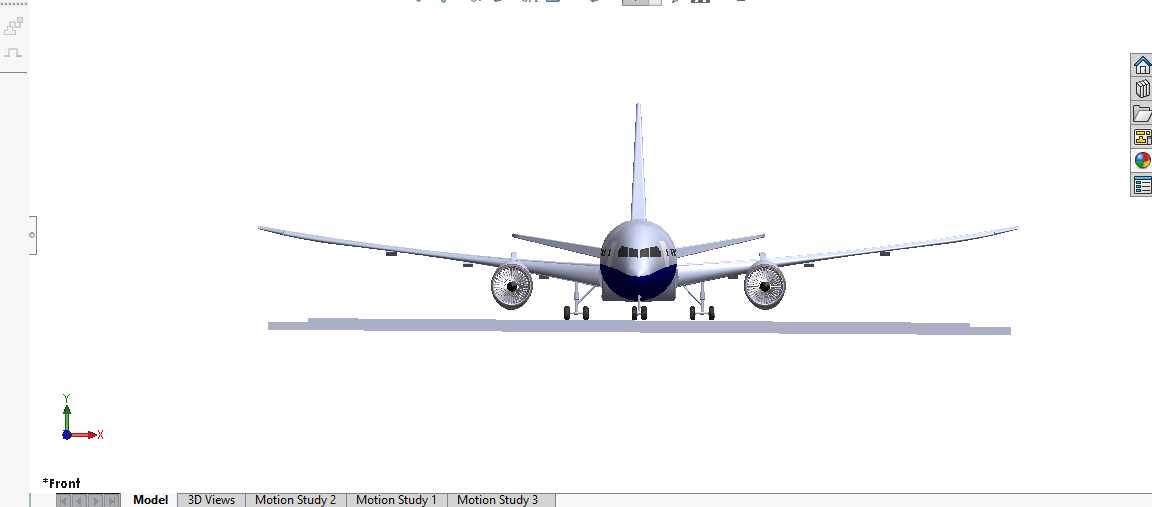

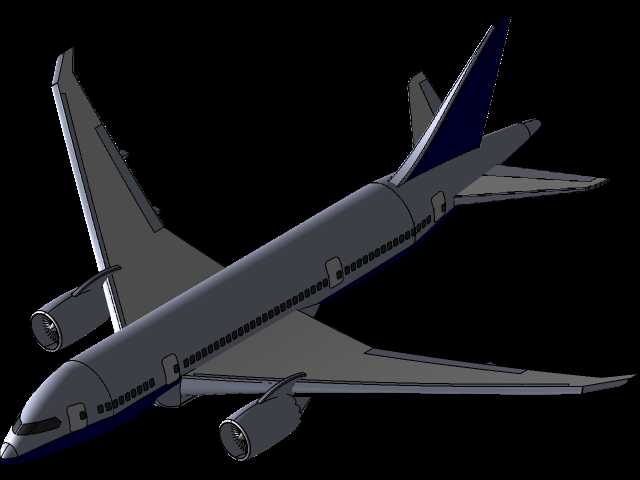

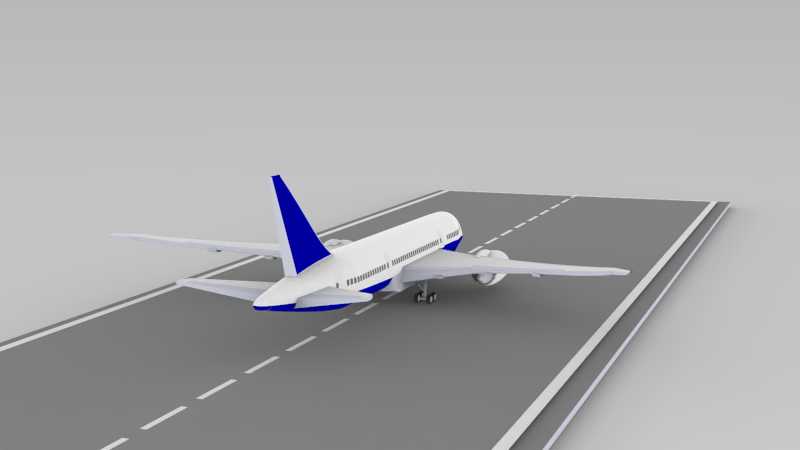

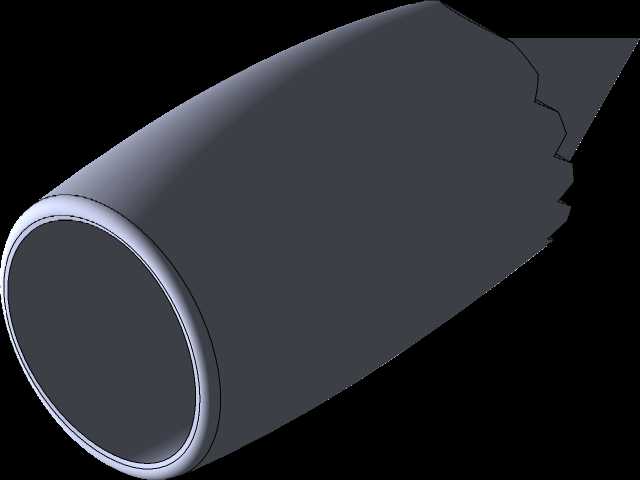

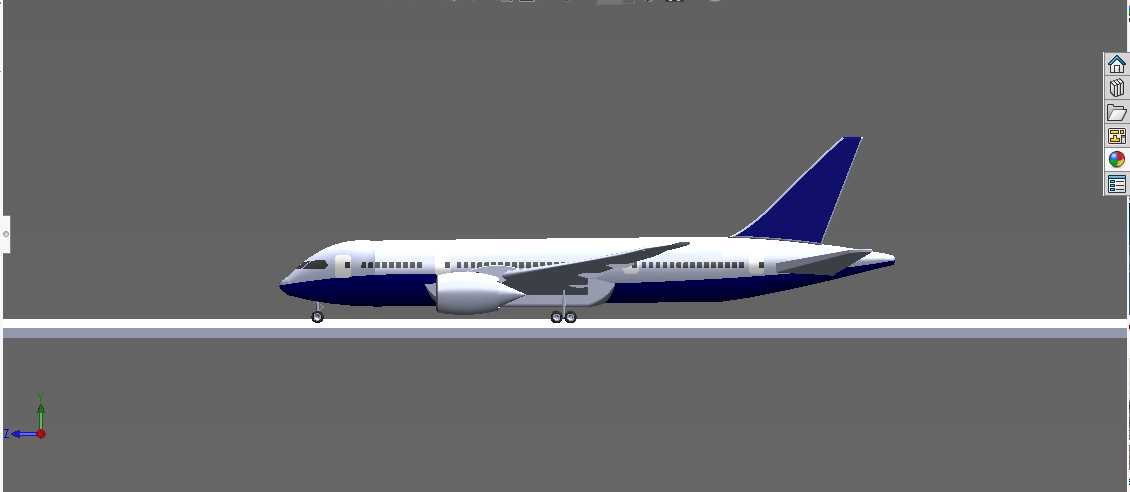

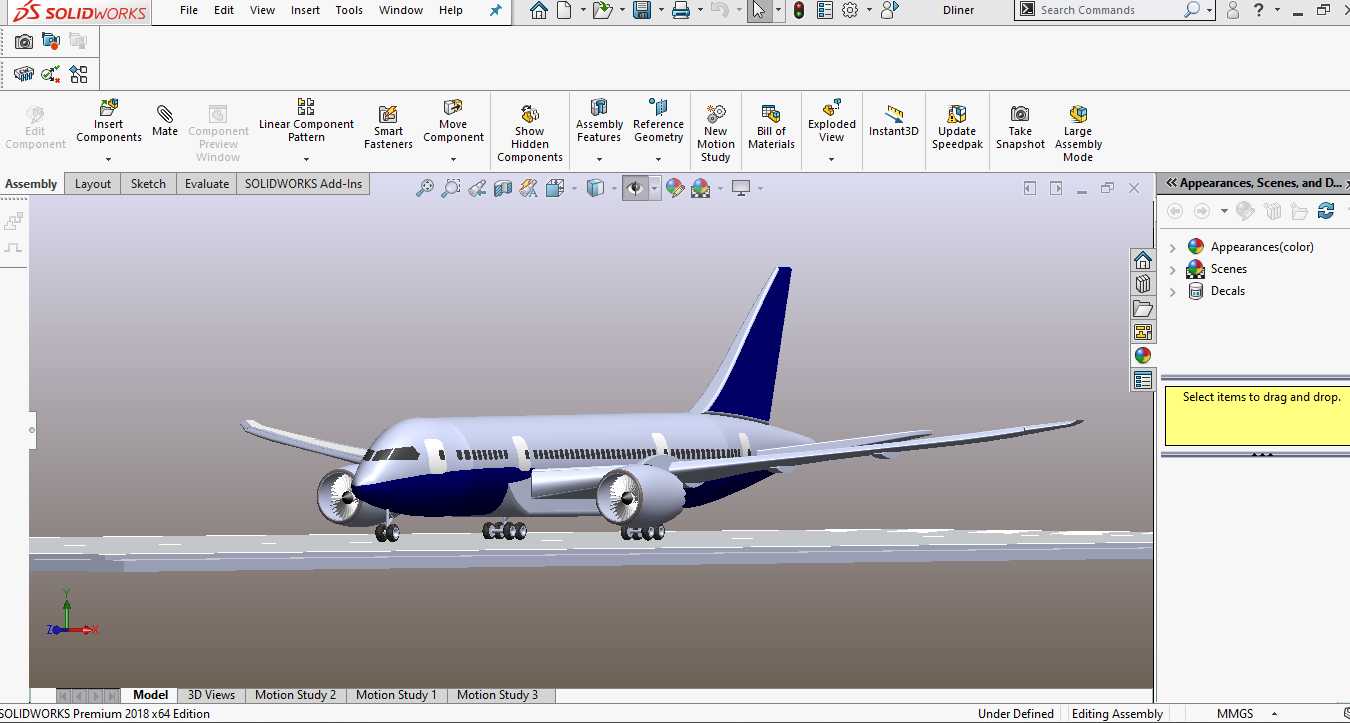

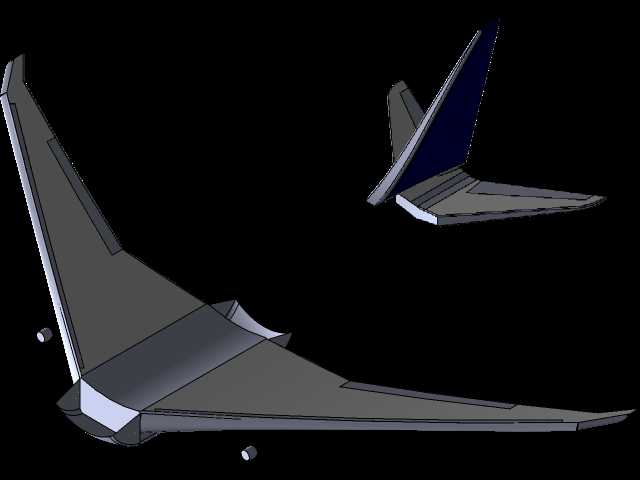

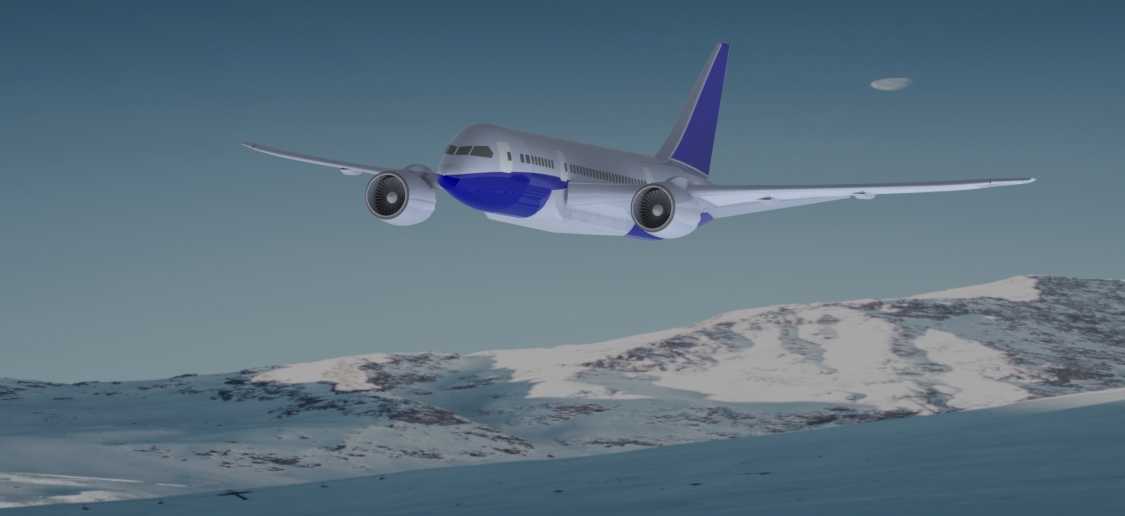

该模型还原的宽体喷气式客机，主要面向干线航空长途客运场景，承担跨区域、跨洲际的旅客及随行行李运输任务，适配高海拔长航程巡航的飞行工况，机身结构设计充分考虑高空低压、低温环境下的结构强度与气密性要求。从设计思路来看，整机采用翼下吊挂双发布局，机翼配置后掠翼型以适配高亚音速巡航的气动需求，翼尖设置上翘式翼梢结构，可有效降低巡航阶段的诱导阻力，提升燃油利用效率；机头部位采用流线型钝头设计，兼顾驾驶舱视野需求与气动减阻要求，机身截面为宽体设计，可布置双通道客舱布局，提升单架次载客容量。机身主体采用流线型修形，从机头到机尾保持连续的曲面过渡，避免气动突变带来的阻力激增，尾翼采用常规布局，垂直尾翼与水平尾翼的舵面预留了可动结构的设计空间，可用于后续飞行动力学仿真的结构验证。起落架部位采用前三点式布局，前起落架位于机头下方，主起落架布置于机翼根部与机身连接的承力结构区域，可承受起降阶段的冲击载荷，安装边界上需考虑起落架收放时与机身、机翼内部结构的干涉问题，模型中已预留收放机构的安装空间。发动机短舱吊挂于机翼下方，短舱外形采用NACA进气道修形，保证进气效率的同时降低飞行阻力，短舱与机翼的连接挂架结构还原了实际机型的承力路径，可传递发动机推力与振动载荷至机翼主承力盒段。从结构细节来看，机身表面的客舱舷窗、舱门位置均按照实际机型的排布规律设置，机头驾驶舱风挡的曲面弧度贴合实际视野需求，机翼前缘的缝翼、后缘的襟翼滑轨位置均做了结构还原，可用于展示增升装置的布置逻辑。该模型可用于航空类专业的教学演示、民航装备的结构认知，也可作为航空主题展陈的数字展示素材，帮助结构设计从业者理解大型民用航空器的总体布局逻辑、气动外形与结构承力的匹配关系，在建模过程中需重点关注大尺寸曲面的连续性控制，保证机身、机翼曲面的G2连续，避免曲面拼接处出现棱线影响气动仿真的准确性，同时需协调各部件的安装间隙，保证舵面、起落架等活动部件的运动空间无干涉。
