手抛式小型侦察无人机结构设计

这款手抛式小型无人机的整体构型参考了成熟的前线侦察无人机布局，在机身曲面处理上做了顺滑化调整，取消了原机型表面的外露凸起结构，大幅降低了飞行过程中的摩擦阻力，同时也减少了加工装配时的零件拼接缝隙，提升整机的气动完整性。从实际应用场景来看，这类小型无人机主要配属基层作战单元，不需要复杂的发射架或者跑道支撑，单人即可完成投掷起飞，能够在短时间内完成前方数公里范围内的地形侦察、目标定位任务，也可用于应急救灾场景下的狭窄区域灾情探查，在植被茂密、地形崎岖的区域也能灵活穿行。

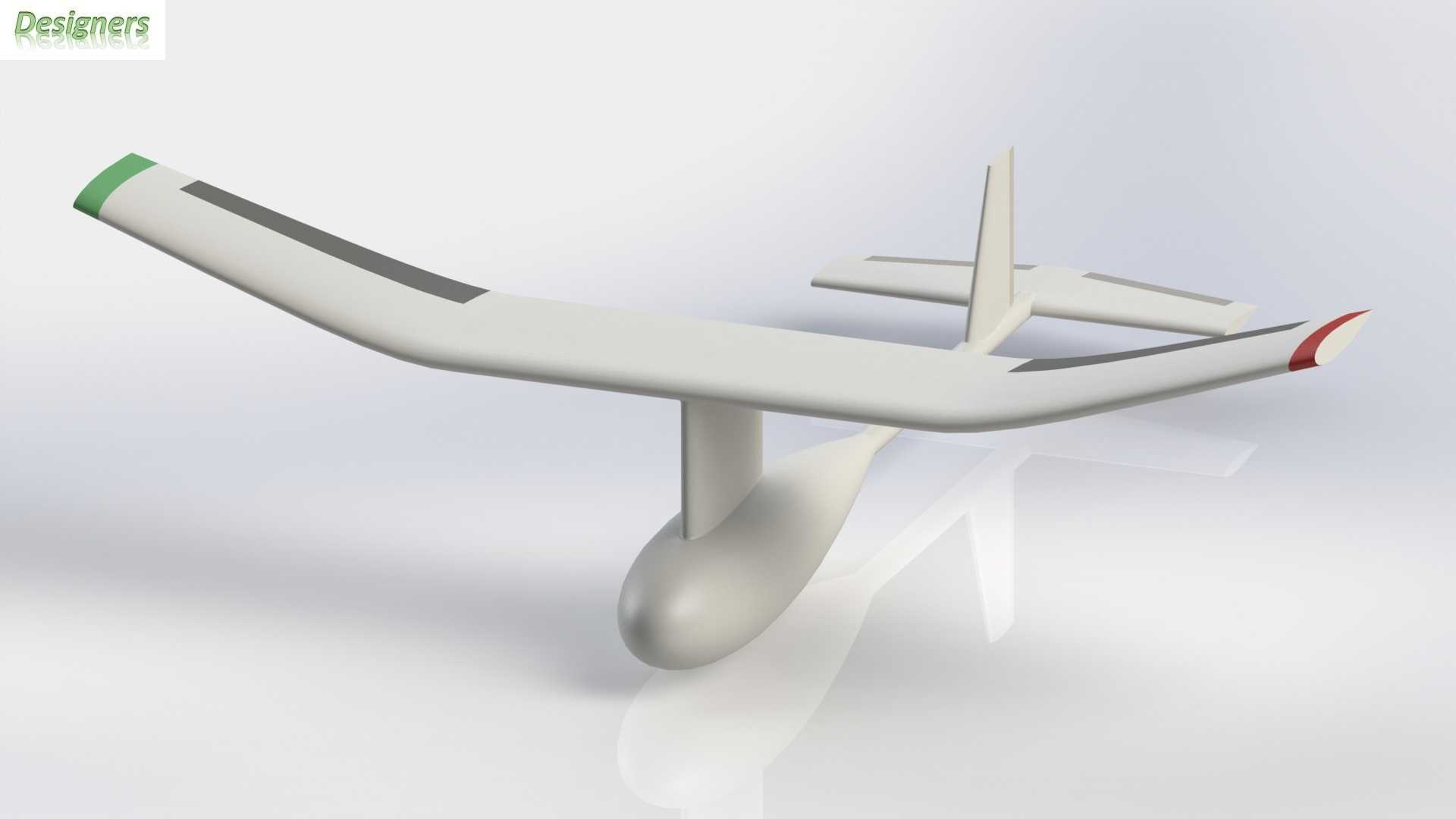

在功能设计层面，整机采用上单翼布局，机翼带有轻微的上反角，能够在无主动飞控介入的情况下提供足够的自稳力矩，降低操作人员的操控门槛，即使是没有经过长期训练的人员，经过简单讲解就能完成基本的起降操作。机翼两端分别做了醒目的色标处理，左翼尖为绿色、右翼尖为红色，方便操作人员在远距离飞行时快速辨识飞行姿态，避免出现方向判断失误。尾翼采用常规的平尾加垂尾布局，垂尾设置在机身尾部中线上，平尾对称布置在垂尾根部两侧，能够在飞行过程中提供足够的航向与俯仰安定性，配合机头位置的螺旋桨动力系统，可实现低速下的稳定巡航，巡航速度控制在人力可追踪的范围内，避免飞丢风险。

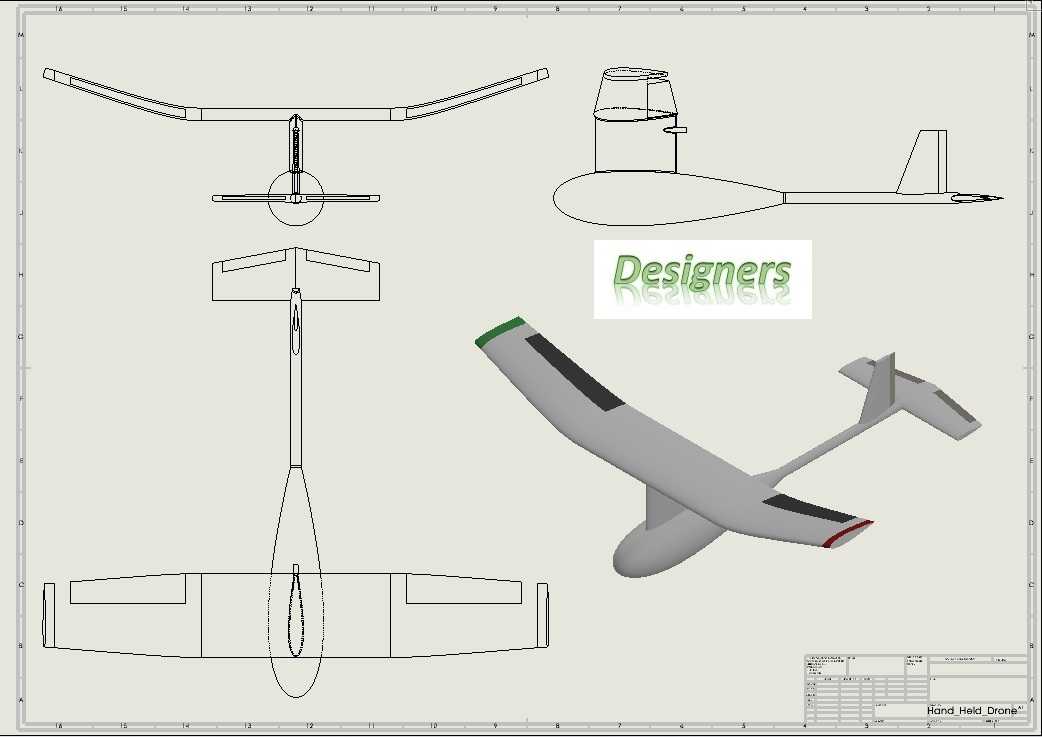

从结构设计思路来看，机身主体采用水滴形截面设计，中部最宽处可容纳动力电池、飞控板、摄像模组等核心元器件，机头位置预留螺旋桨安装位，电机座直接与机身内部的承力骨架连接，能够抵消螺旋桨转动产生的振动，避免振动传递到摄像模组影响成像清晰度。机翼与机身采用快拆式连接结构，不需要额外工具即可完成机翼的拆装，收纳后整机可放入单兵背囊，携行长度控制在半米以内，不会占用过多的携行空间。安装边界方面，机翼展长控制在1.2米以内，机身总长不超过0.6米，整机起飞重量控制在2千克以内，手抛起飞时只需要操作人员沿水平方向施加5-8m/s的初速度即可完成起飞，不需要额外的助力装置。机身下部做了圆弧过渡处理，在紧急迫降时能够减少与地面的磕碰损伤，即使在草地、碎石地面迫降，也不会对机身主体结构造成严重损坏，降低日常使用的维护成本。螺旋桨采用后置推进式布局，避免手抛时操作人员误触旋转的桨叶，提升操作过程的安全性，同时前置的机身空间可以完整布置摄像模组，不会被螺旋桨遮挡拍摄视野，保证侦察画面的完整性。
