F35B战机三轴承旋转矢量喷管结构

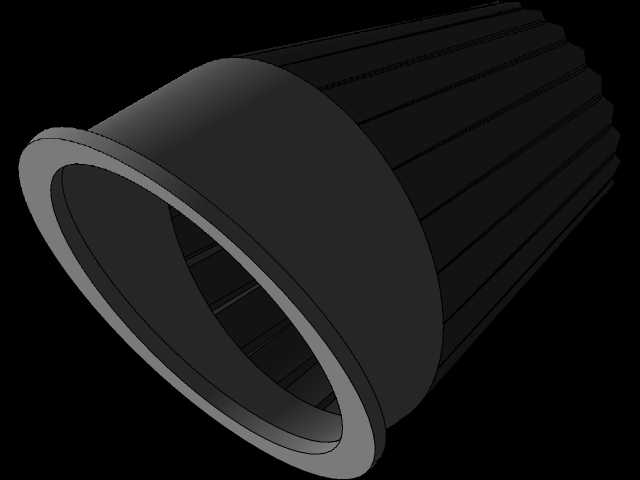

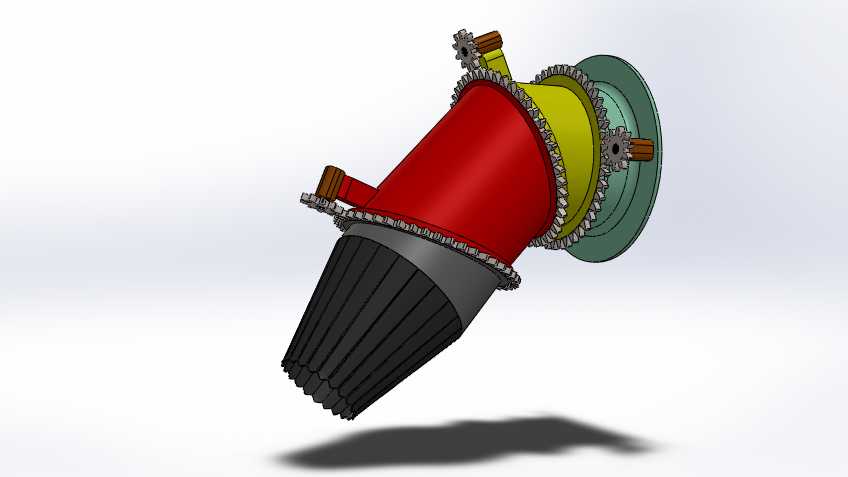

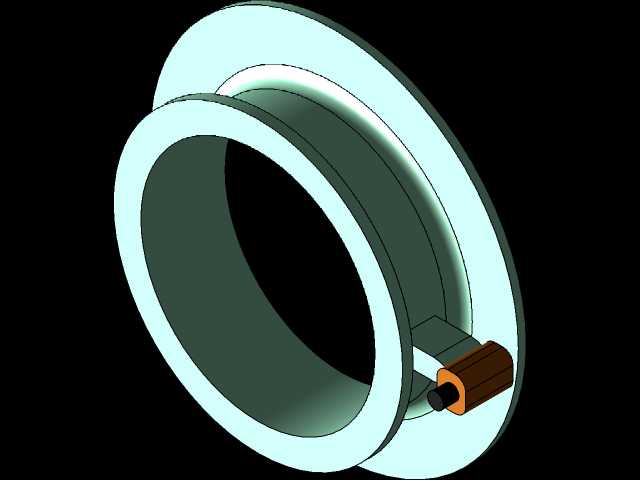

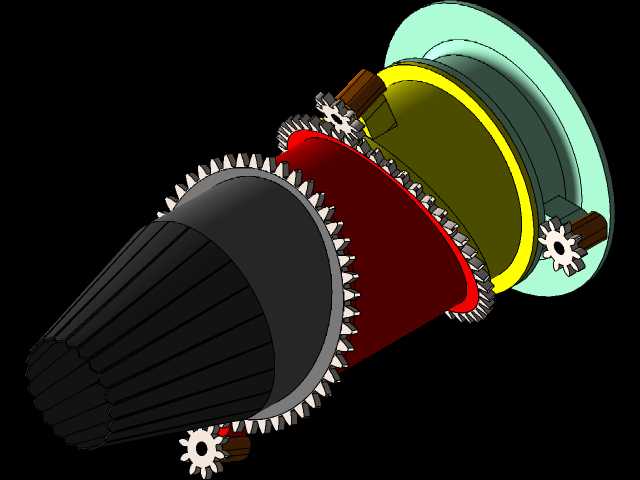

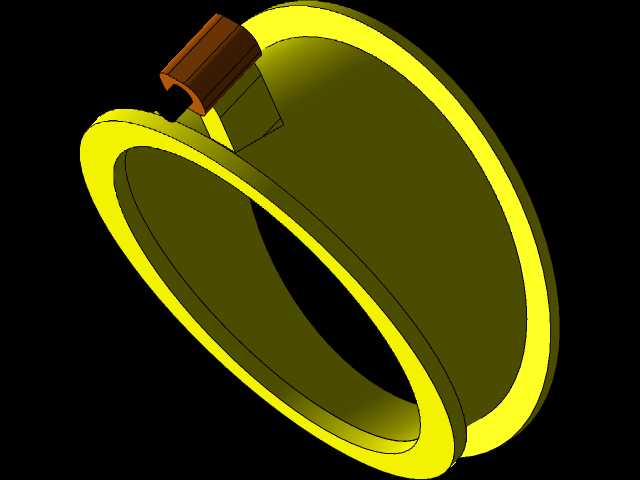

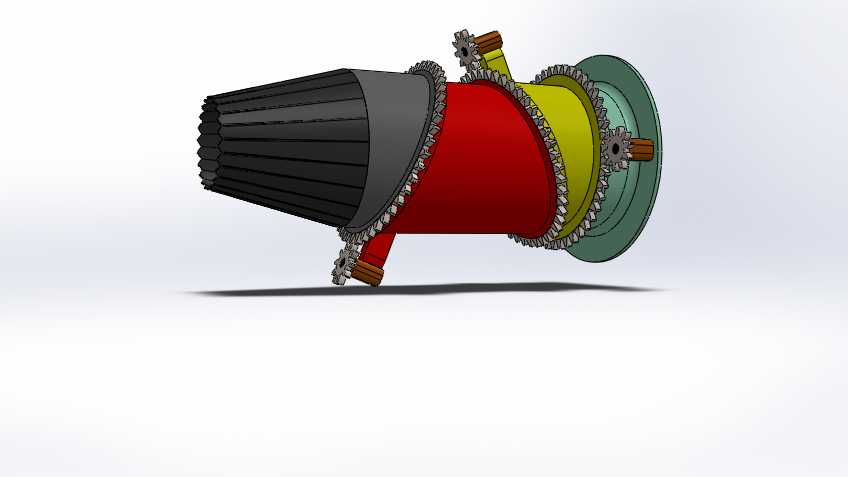

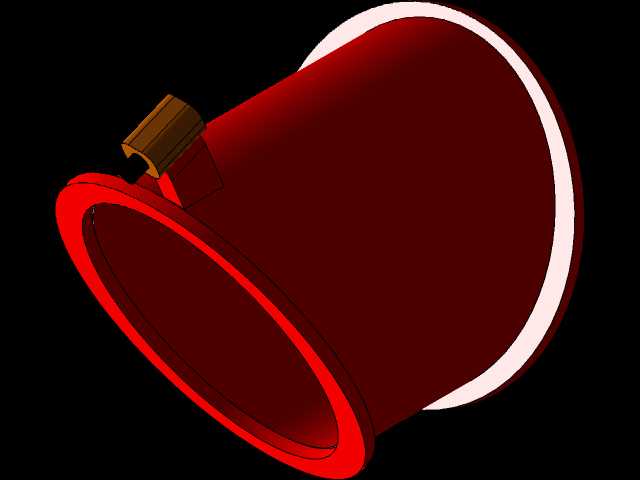

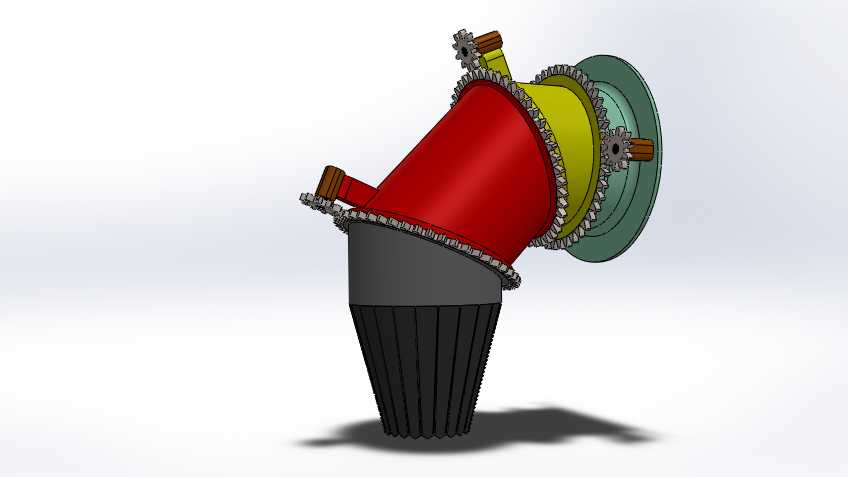

该结构对应短距起飞垂直着陆战机的核心推力转向部件，主要应用于固定翼垂直起降作战飞机的动力系统末端，直接对接航空发动机涡轮后出口，承担常规飞行与垂直起降模式下的推力方向切换功能。在实际装机场景中，该喷管需要在发动机持续输出大推力的高温燃气环境下完成95度范围内的角度偏转，实现从水平巡航推力到垂直升力的无缝过渡，整个偏转过程不能干扰发动机核心机的正常运行工况，避免出现推力损失、喘振等影响飞行安全的问题。从功能特性来看，三轴承旋转结构通过三段带齿圈的回转壳体配合周向布置的驱动齿轮实现偏转动作，每段轴承衔接处都设置了对应的密封与承力结构，既可以承受高温燃气带来的热应力与轴向推力，也能在偏转过程中保持喷管流道的顺滑过渡，减少燃气流动的局部阻力损失。在悬停以及低速过渡飞行阶段，该喷管还可以配合姿态控制系统提供小角度的偏航调整力矩，辅助战机完成低速状态下的姿态稳定控制。设计过程中首先要匹配发动机的出口流道直径，确定三段旋转壳体的衔接角度，保证三段轴承回转中心的同轴度公差控制在合理范围内，避免偏转过程中出现卡滞或者密封面间隙过大导致的燃气泄漏。齿圈的模数与驱动齿轮的传动比需要匹配偏转响应速度要求，保证喷管可以在规定的短时间内完成全角度偏转，同时驱动齿轮的布置位置要避开发动机外部的管路与附件安装空间，预留足够的维护操作间隙。安装边界方面，喷管前端法兰需要和发动机后机匣的安装接口完全匹配，固定螺栓的孔位分布与承力强度要满足最大推力下的载荷要求，喷管整体的外径尺寸要控制在机身尾部的整流罩轮廓范围内，偏转过程中所有运动部件不能和机身尾部结构、周边舵面发生运动干涉。喷管出口段的收敛结构需要匹配不同偏转角度下的燃气膨胀状态，保证垂直起降时喷流可以均匀作用到下方流场，减少热燃气吸入发动机进气道的概率。
