轴流离心压缩机叶轮结构三维设计

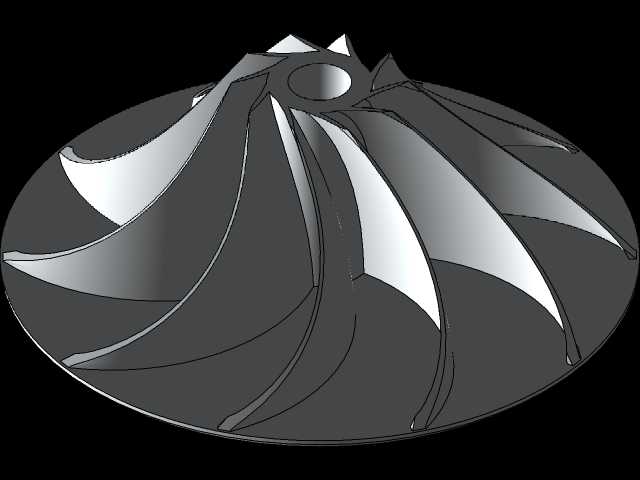

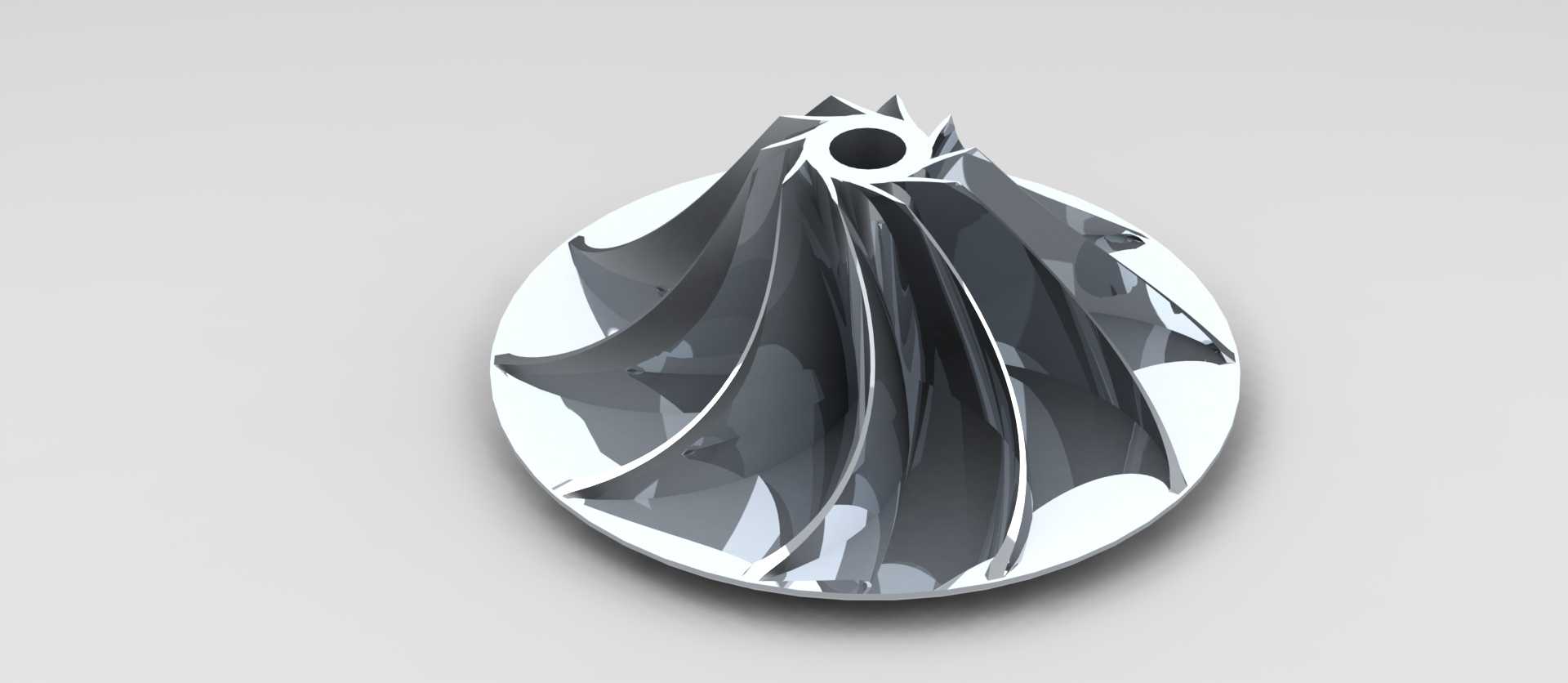

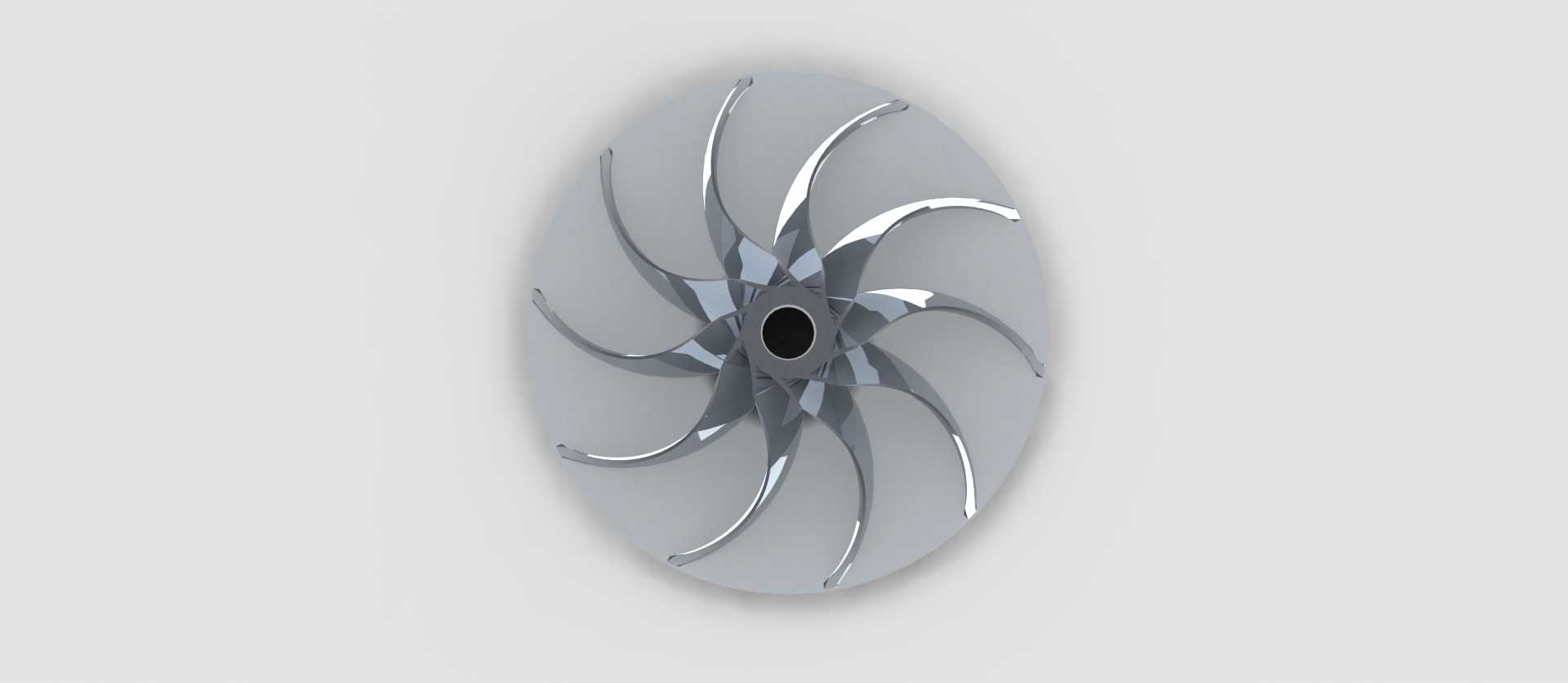

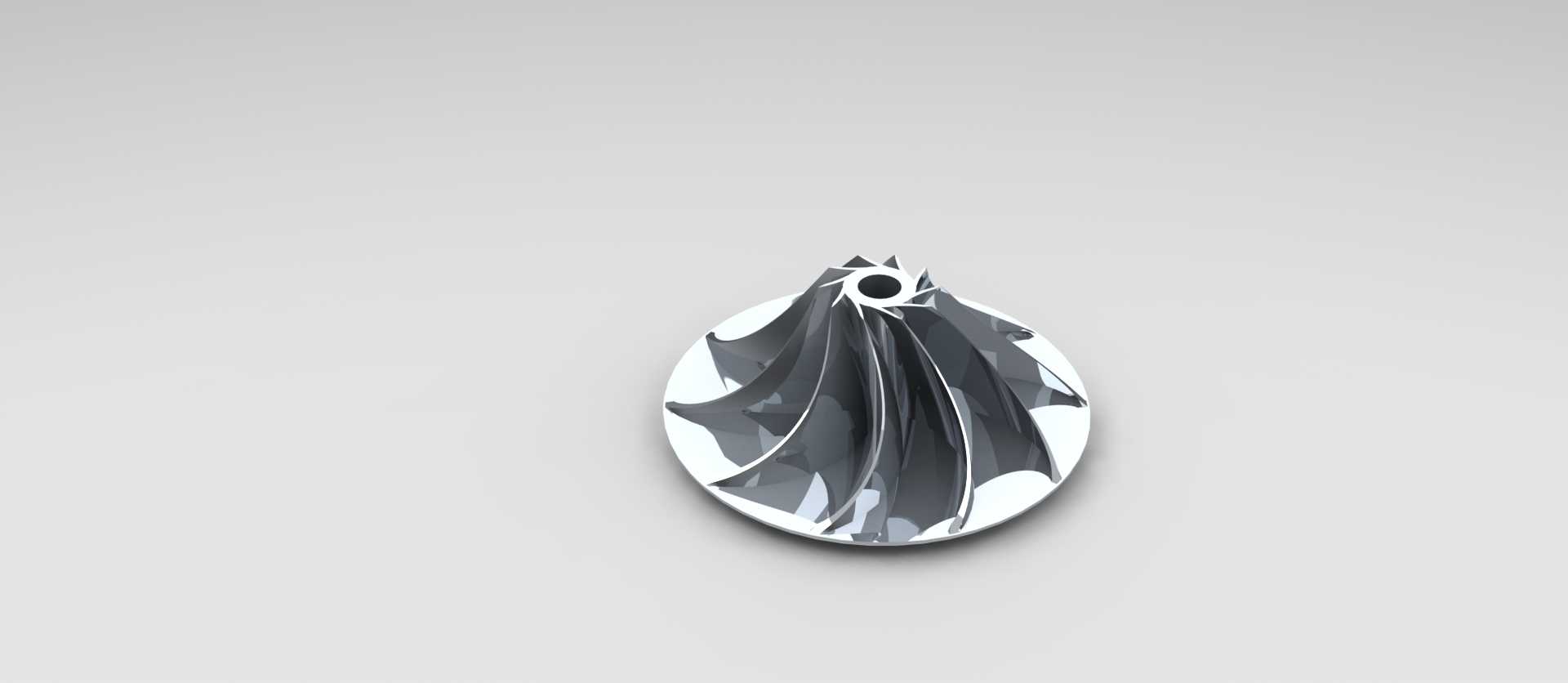

该模型呈现的是轴流离心压缩机核心做功部件叶轮的完整结构，这类部件广泛应用于工业气源供给、燃气轮机增压、化工流程气体输送、暖通制冷压缩机组等场景，是整套压缩设备中将原动机机械能转化为气体压力能的核心载体。从结构设计逻辑来看，该叶轮采用三元流扭曲叶片构型，叶片沿轮盘径向从进气口到出气口呈现连续的空间曲面扭转，这种设计能够适配气流从轴向进入后逐步转向径向流出的流动轨迹，大幅降低叶片通道内的气流分离损失，提升整级压缩效率。轮盘部分采用等强度设计思路，从中心轮毂位置到外缘轮盖侧的壁厚平滑过渡，既能够承受高转速下的离心载荷，也能避免局部应力集中带来的结构失效风险，中心的轴孔预留了与主轴配合的安装基准，可根据实际传动需求设计键槽或者过盈配合的安装结构。在实际工程应用中，这类叶轮的安装边界需要严格匹配蜗壳流道与进气导叶的同轴度要求，叶片外缘与轮盖之间的间隙需要控制在合理区间，间隙过大会造成级间泄漏降低效率，间隙过小则容易在高速运转时出现碰磨故障。设计过程中需要兼顾气动性能与结构强度的平衡，叶片的型线既要满足气流的折转增压需求，也要保证叶片自身的固有频率避开机组的工作转速区间，防止运行过程中出现共振损坏。从外形尺寸来看，这类小尺寸高速叶轮通常适配中小流量的压缩工况，整体径向尺寸紧凑，轴向安装长度较短，能够直接集成到紧凑型压缩机组内部，减少整机的占地空间。建模过程中需要精准控制每个叶片的型面曲率，保证相邻叶片之间形成的流道截面沿气流方向平滑变化，避免出现局部流道突变引发的涡流损失，轮盘与叶片的衔接位置做了圆滑过渡处理，既能够降低应力集中系数，也能减少该位置的气流滞止损失。这类叶轮在实际加工中通常采用五轴铣削整体成型或者精密铸造工艺，三维模型的曲面精度直接决定了后续加工成品的气动性能与结构可靠性，建模时需要对叶片的进出口安装角、叶片数、轮盘锥度等参数做反复校验，确保与整机的气动设计参数匹配。
