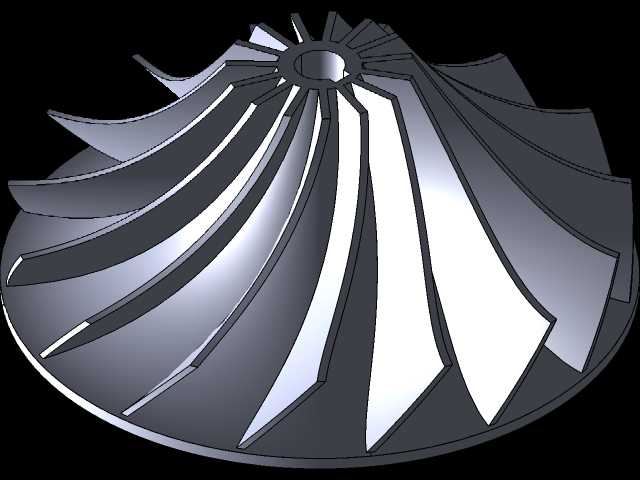

带45度扭曲15叶片离心压缩机叶轮

该叶轮作为离心式压缩机的核心做功部件，直接决定整机的气动效率与运行压比，广泛应用于空气分离、天然气输送、化工流程增压、工业动力站增压送风等场景，是透平流体机械中将原动机机械能转化为气体压力能的核心载体。从设计逻辑来看，这款叶轮采用15片后弯式扭曲叶片构型，叶片沿叶高方向设置45度的空间扭转角，这一设计并非随意设定，而是基于三元流理论计算得出：叶尖与叶根部位的气流圆周速度存在天然差值，直叶片会导致不同叶高位置的气流冲角偏离最优区间，引发附面层分离、流道涡旋等损失，扭曲叶片可让气流沿整个叶高方向都以接近最优冲角进入叶轮流道，大幅降低入口冲击损失，同时让流道内的气流速度分布更均匀，减少二次流损失，提升整机的绝热效率。从结构特性来看，叶轮采用闭式轮盘构型，轮盖与轮盘通过叶片刚性连接，整体刚性更好，可适配更高的运行转速，适合中高压比的压缩工况；叶片型线为空间自由曲面，从入口端的轴向导流段平滑过渡到出口端的径向扩压段，流道截面沿气流方向呈渐扩形态，让气流在流经叶轮的过程中平稳完成动能到压力能的初步转换，避免流道截面突变引发的局部流速激增与压力脉动。在安装边界层面，叶轮中心设置标准的轴孔与键槽结构，可与同规格的压缩机主轴直接配合，轴向定位靠轴肩与锁紧螺母实现，径向跳动与端面跳动的设计公差控制在透平机械通用精度范围内，可直接适配现有同系列离心压缩机的转子装配尺寸，无需额外改动主轴、蜗壳、扩压器等周边部件的安装接口。实际运行中，这款叶轮的叶片数经过多轮流场仿真优化，15片的配置既避免了叶片过少导致的流道扩散度过大、气流脱流严重的问题，也不会因为叶片过多造成流道阻塞、摩擦损失升高的缺陷，兼顾了宽工况运行范围与峰值效率；45度的叶片扭曲角度匹配常规工业离心压缩机的比转速区间，在设计工况点附近的气流折转角合理，不会出现叶片尾部的气流分离，可有效降低运行时的气动噪声与转子激振力，延长轴承与密封件的使用寿命。在选型适配场景中，该叶轮可直接替换同尺寸规格的老旧离心压缩机叶轮，用于设备的节能改造，替换后可在不改动电机、蜗壳等其他部件的前提下，提升压缩效率5%-8%，降低单位压缩气量的能耗；也可作为新开发离心压缩机的核心转子部件，匹配对应的扩压器与蜗壳结构，快速完成整机组装，缩短新设备的研发周期。建模过程中严格遵循透平机械叶轮的设计规范，叶片型线的曲率变化连续无拐点，轮盘与轮盖的壁厚满足高速旋转下的强度要求，所有过渡位置均设置合理的工艺圆角，既避免应力集中引发的疲劳断裂风险，也适配五轴铣削、精密铸造等常规叶轮加工工艺，无需特殊的定制工装即可完成生产制造。
