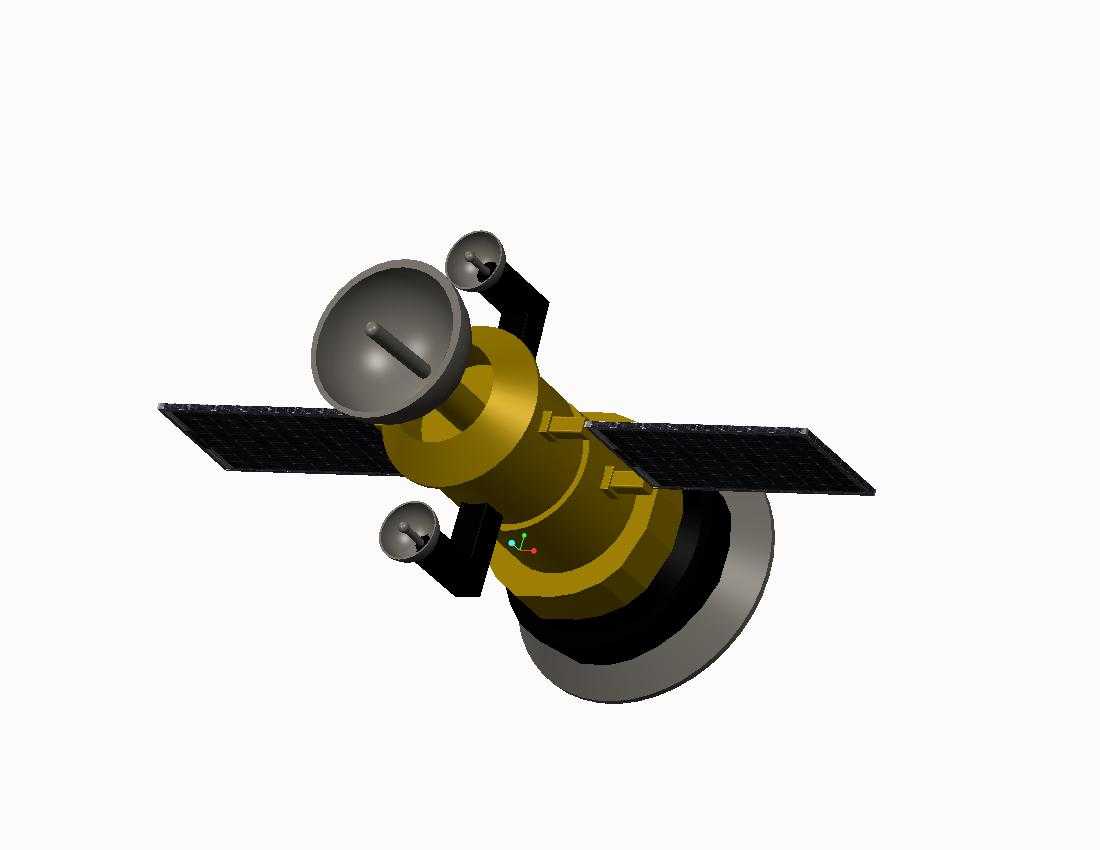

带太阳能帆板通信卫星结构设计

该卫星结构设计围绕近地轨道通信任务需求展开，核心舱体采用承力筒式主承力架构，整星结构布局充分考虑发射阶段力学载荷与在轨运行工况的双重约束。主舱段为圆柱形构型，外部包覆多层隔热组件安装基面，舱段上下端框预留星载设备安装接口，可适配通信转发器、姿控飞轮、电源控制器等核心单机的安装固定，接口位置公差控制满足航天设备安装精度要求。两侧对称展开的太阳能帆板采用单轴驱动铰接结构，帆板基板为蜂窝夹层构型，展开后整星横向尺寸满足运载火箭整流罩包络边界约束，收拢状态下帆板贴合舱体侧壁，可降低发射阶段的气动载荷与振动响应。舱体搭载的三副抛物面通信天线分别指向不同覆盖区域，天线馈源支架采用碳纤维复合材料构型，兼顾结构刚度与轻量化要求，天线指向调节机构预留转动自由度，可实现在轨波束指向校准。结构设计过程中优先考虑质心配平要求，整星质心偏差控制在承力筒轴线允许范围内，避免姿控系统消耗过多推进剂。帆板铰接位置设置到位锁定机构，入轨解锁后可自动锁定至工作角度，锁定机构具备足够的锁紧刚度，避免帆板在轨道热交变环境下出现微振动影响通信精度。舱体下端配置对接环结构，可适配运载火箭上面级的机械对接接口，对接面的密封与连接强度满足发射段过载要求。天线反射面采用型面精度优化设计，可满足Ku频段通信信号的收发增益要求，反射面背部设置加强筋结构，降低发射段力学环境下的型面变形量。整星结构的热膨胀匹配设计充分考虑轨道阳照区与阴影区的温差影响，不同材料连接位置设置热补偿结构，避免热应力导致的结构变形或设备连接失效。各单机设备的安装位置预留操作空间，满足总装阶段的设备装调与线缆布设要求，线缆走向沿舱体表面线槽布设，避免与运动部件产生干涉。
