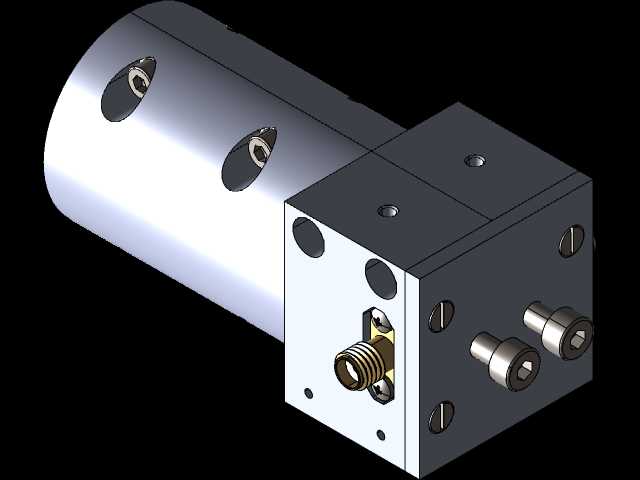

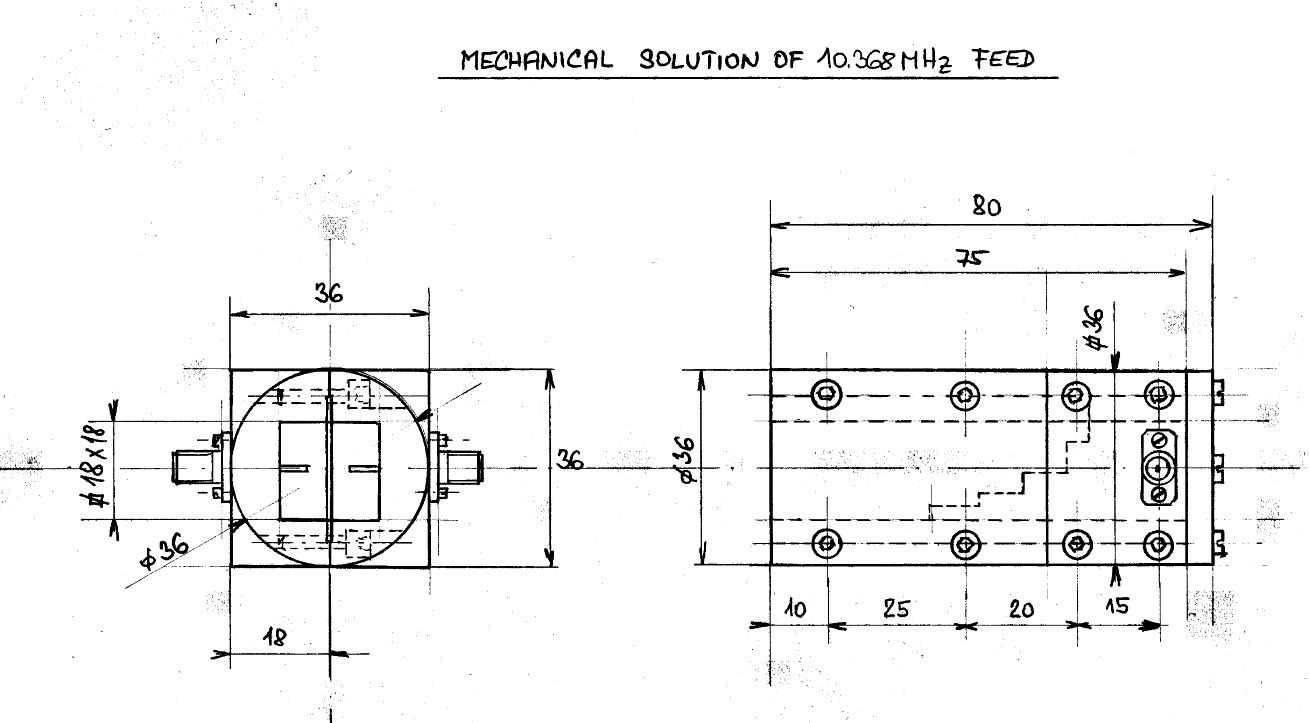

10GHz业余波段隔片馈电EME通信天线孔径结构

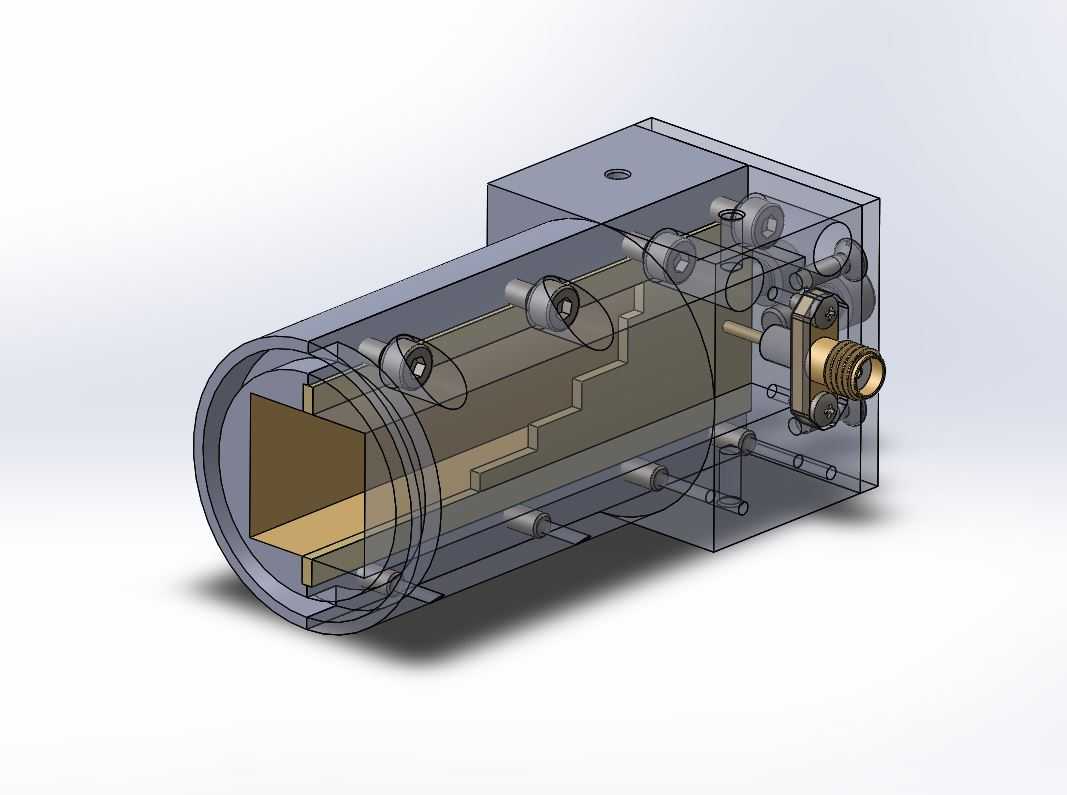

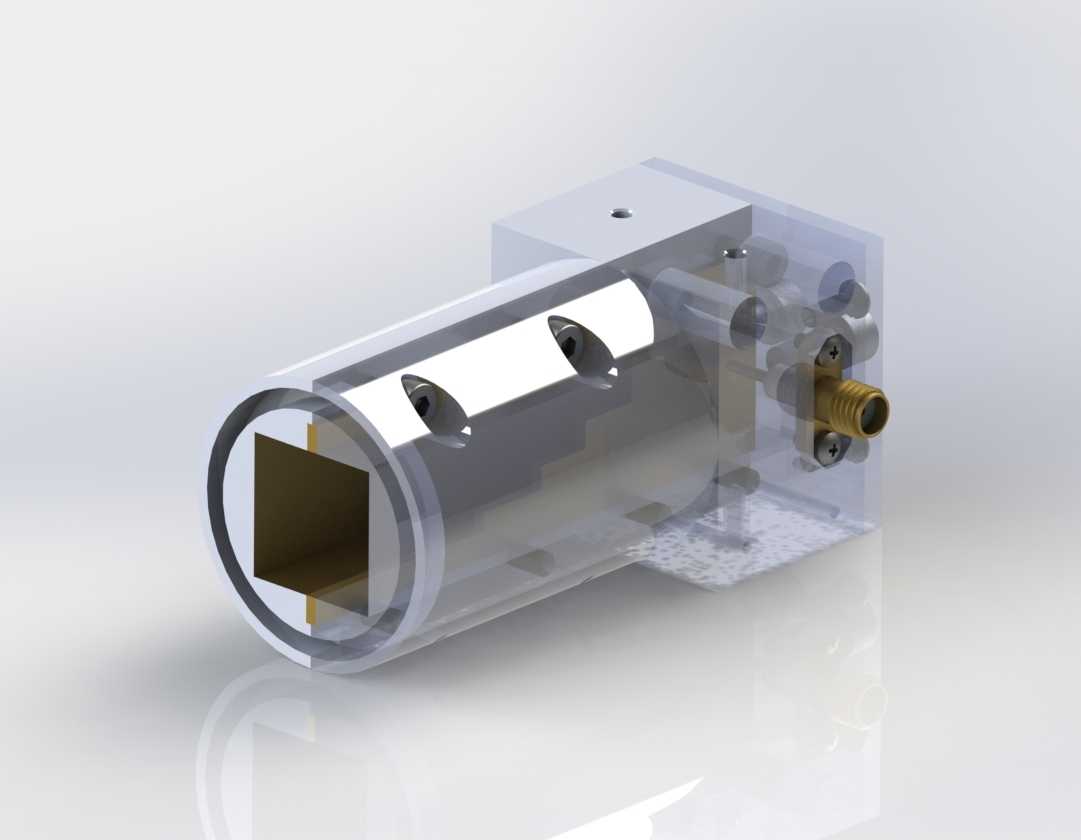

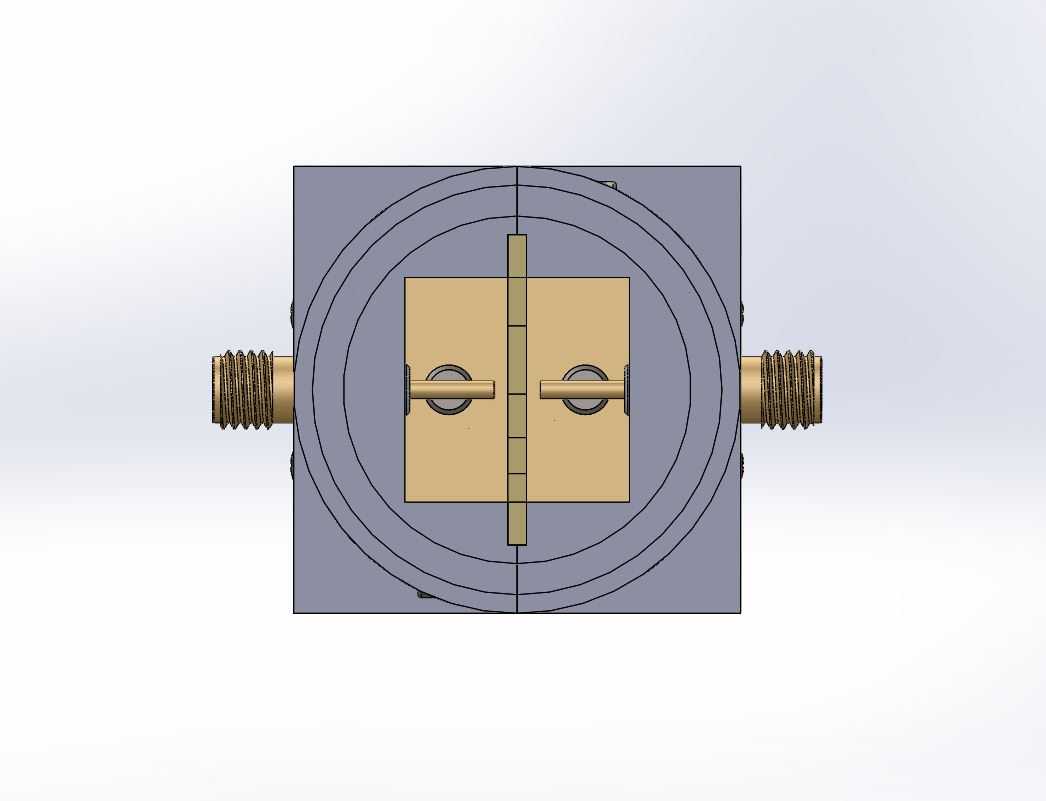

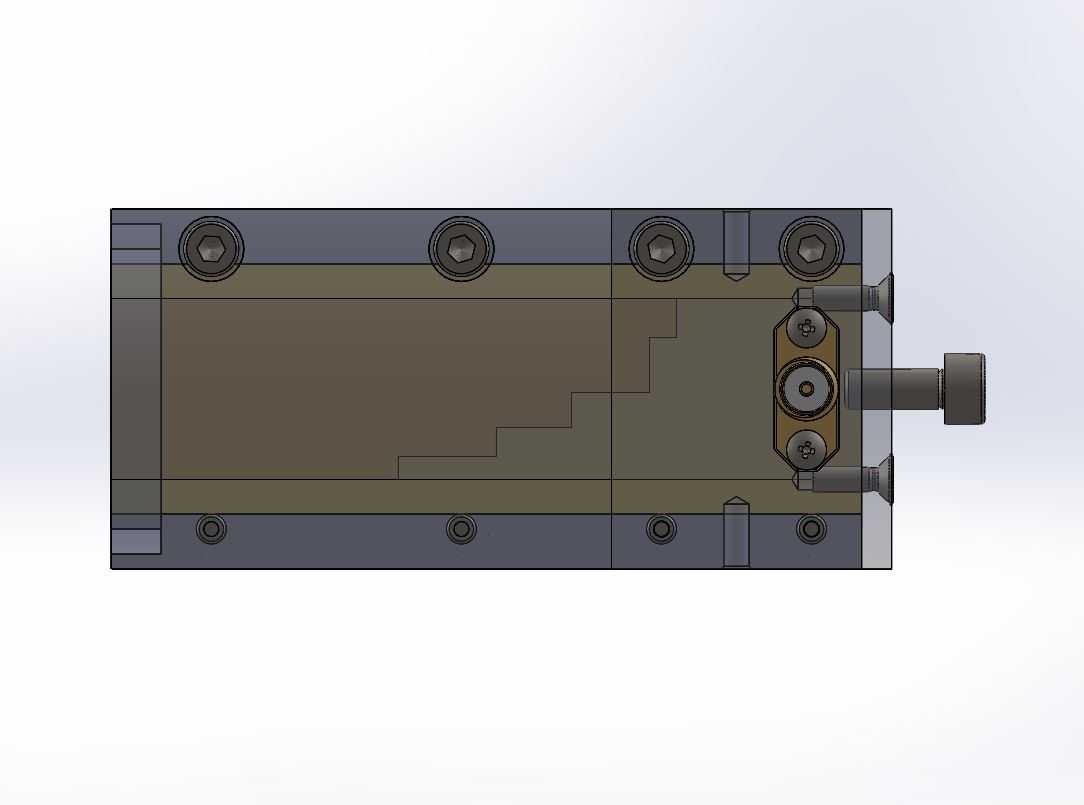

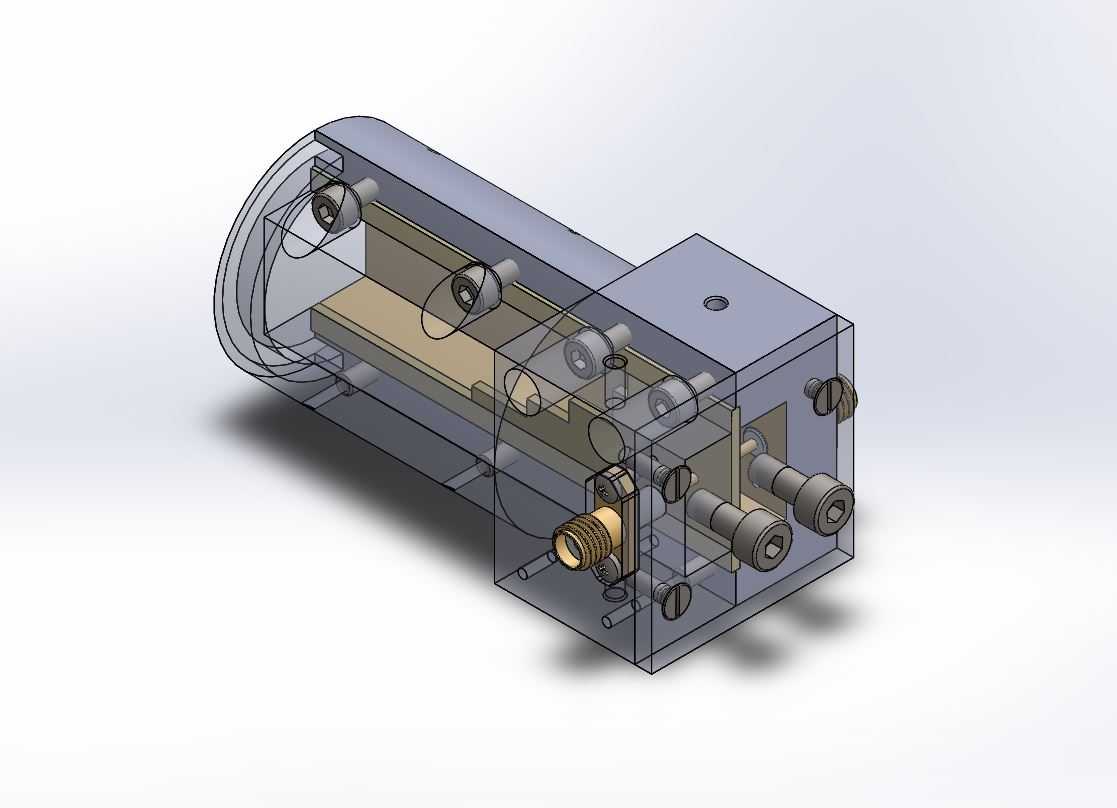

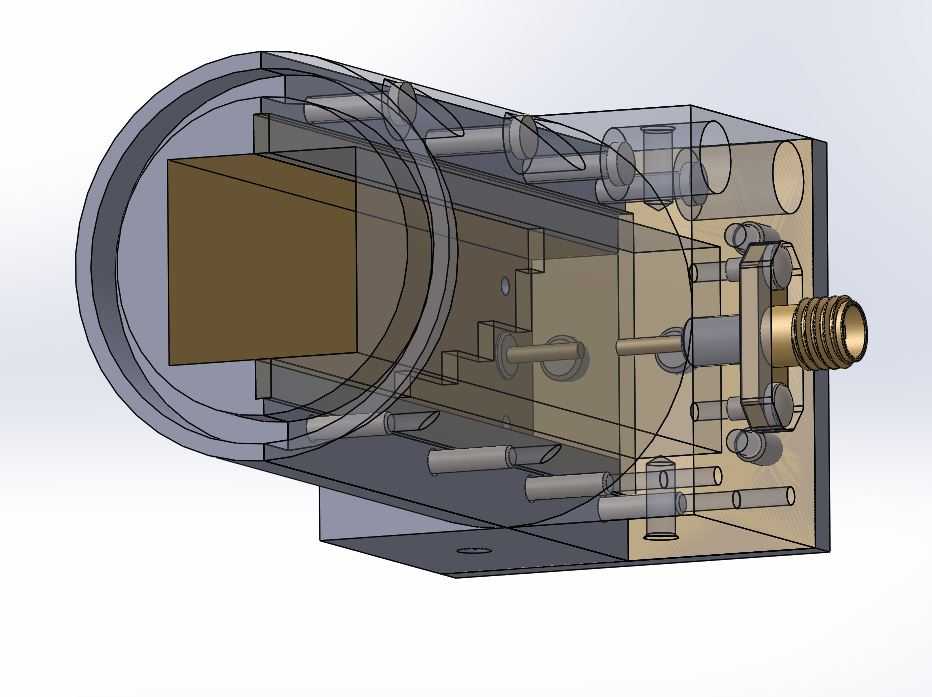

该结构面向3厘米业余无线电频段的地月通信场景设计，核心作用是在10GHz频段实现信号的定向辐射与接收，适配EME通信链路中对天线增益、驻波比、方向图副瓣抑制的严苛要求。从结构设计逻辑来看，整体采用波导馈电结合隔片极化调整的方案，输入端采用标准矩形波导接口，可直接对接同频段射频前端模块，无需额外转接结构，降低链路插损。主体辐射段采用圆形喇叭口径设计，内壁做连续渐变过渡，从矩形波导截面平滑过渡到圆形辐射口，避免截面突变带来的信号反射，保证端口驻波比控制在合理区间。隔片结构设置在波导与喇叭的过渡段，通过金属隔片的尺寸与位置优化，实现线极化信号的纯度调整，抑制交叉极化分量，提升EME通信过程中的信号识别率，降低极化失配带来的链路损耗。可选的埋头孔扼流结构分布在辐射口端面周边，通过四分之一波长深度的环形扼流槽设计，抑制口径边缘的电流绕射，收窄天线方向图的主瓣宽度，压低后瓣与副瓣电平，减少地面杂波反射对接收信号的干扰，提升远距离弱信号接收时的信噪比。安装边界方面，结构背部设置一体化安装法兰，法兰上的定位孔采用标准孔距设计，可直接固定在天线转台的俯仰支架上，安装面与辐射口径的平行度公差控制在0.05mm以内，保证天线指向精度。整体结构的外形尺寸适配小型化EME通信站的架设需求，辐射口径直径与整体长度的比例经过优化，在保证增益满足月面反射通信要求的前提下，尽可能控制整体重量，降低转台的负载压力。结构内部的隔片采用嵌入式安装方式，与波导内壁的接缝做连续导电处理，避免缝隙泄露带来的性能下降，外部接口采用标准SMA同轴接头作为辅助监测端口，可外接功率计实时监测发射功率与驻波状态，方便现场调试。从实际应用角度，该结构可直接用于业余无线电爱好者的3厘米波段EME通信站搭建，也可作为短距离点对点微波通信链路的天线单元，在无遮挡的视距场景下实现高带宽数据传输，结构的模块化设计也方便后续根据使用需求更换不同口径的喇叭段，调整增益与波束宽度适配不同的通信距离要求。
