钻石三频段手持电台高增益接收天线

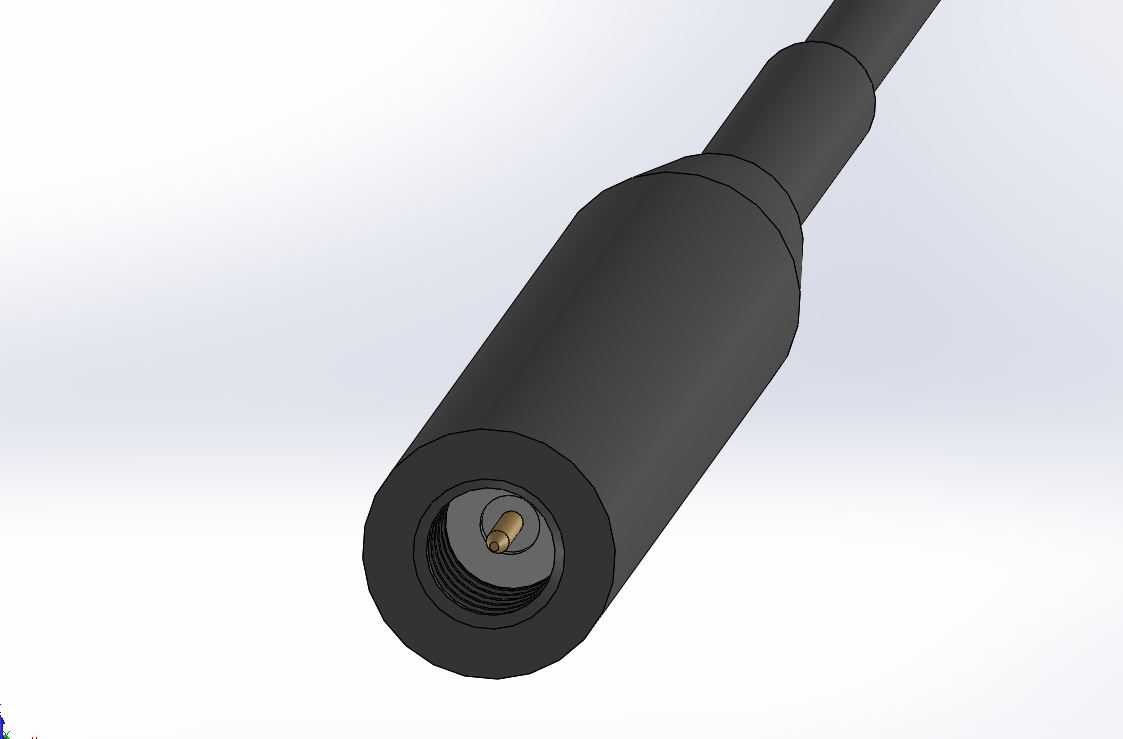

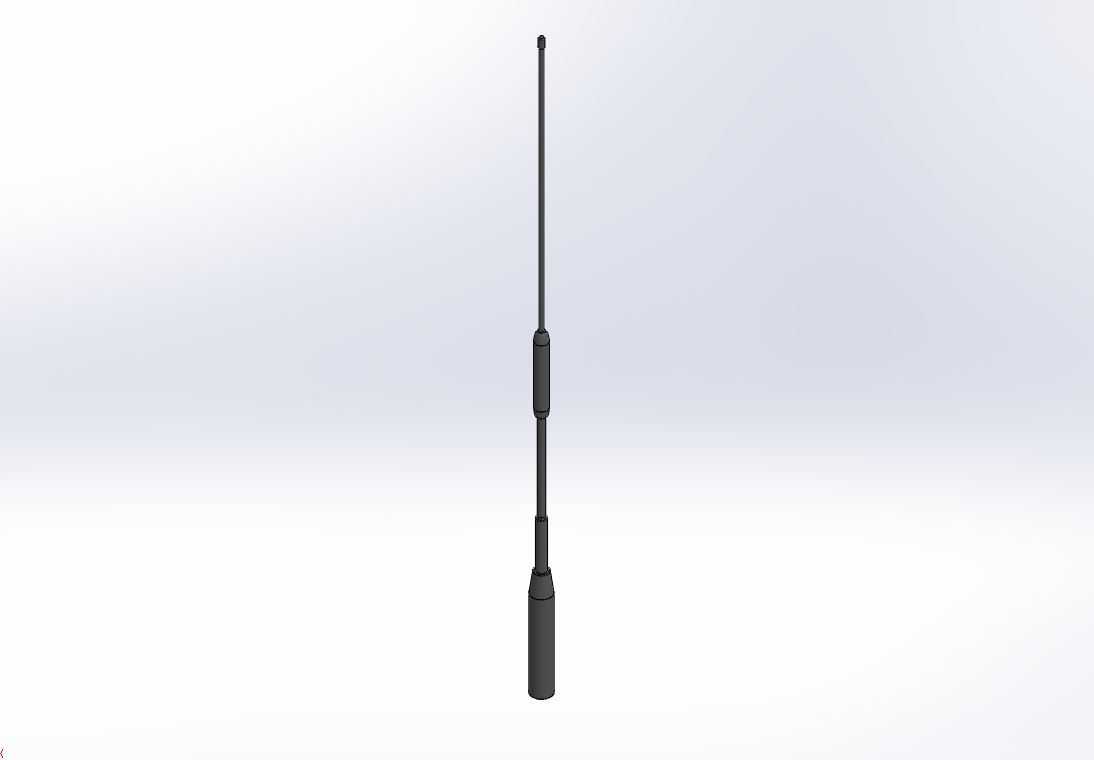

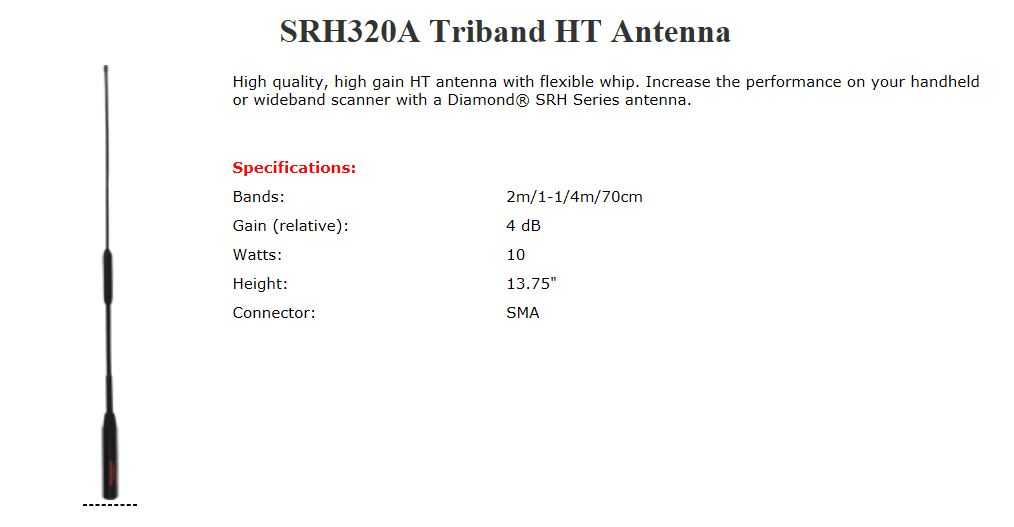

在业余无线电通讯、现场电磁信号扫描排查这类场景里，手持接收设备的外置天线性能，直接决定了弱信号捕捉能力与通讯覆盖半径，这款三频段天线正是针对手持电台、便携频谱扫描设备的配套需求设计的。从结构设计逻辑来看，天线采用分段式振子布局，底部为标准SMA连接接头，可直接适配绝大多数手持电台、便携信号扫描仪的射频接口，无需额外转接头即可完成安装，接头段做了加厚橡胶包覆，能缓冲日常插拔、磕碰带来的应力，避免接头内芯断裂导致的信号传输故障。中部设置的两处阻抗匹配节，是实现三频段谐振的核心结构，分别对应144MHz甚高频、220MHz频段、440MHz超高频三个常用通讯频段，不需要额外调整天线长度，就能在三个频段上保持稳定的驻波比，避免信号反射造成功放模块过载烧毁。天线整体长度控制在349.25毫米，这个尺寸是在便携性与辐射效率之间做的平衡：过长的天线会让手持设备重心偏移，长时间握持容易疲劳，过短则会导致辐射电阻过低，信号转换效率差；349毫米左右的长度，既可以在三个目标频段上实现接近谐振点的辐射效率，又不会在户外携带时勾挂背包、衣物，日常收纳时也能轻松放入电台保护套的侧袋。从性能参数匹配来看，这款天线的增益设定为4dB，相比手持设备原装的橡胶天线，在开阔地带的通讯距离可以提升1.5倍左右，在城市楼宇遮挡环境下，对弱信号的解析能力提升更明显，能够捕捉到原装天线无法识别的远距离中继台信号、微弱的突发信号。最大承受功率为10瓦，完全覆盖手持电台的常规发射功率区间，不会出现大功率发射时天线振子过热、性能衰减的问题。天线外护套采用耐候性柔性橡胶材质，在-20℃到60℃的环境下都能保持弹性，不会因为低温硬化脆裂，也不会因为长期户外暴晒出现表皮老化开裂的问题，能够适应野外通讯作业、户外应急通讯、城市信号排查等多种使用场景的环境要求。建模过程中，对振子的分段尺寸、匹配节的位置与直径、接头的安装公差都做了1:1还原，可直接用于天线结构验证、手持设备配套配件的装配干涉检查，也能作为通讯类产品外观设计的参考基准。
