航空航天用29mm电机推力矢量安装支座

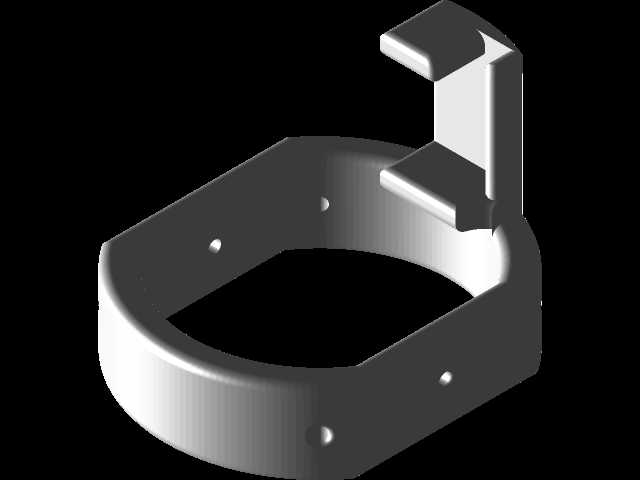

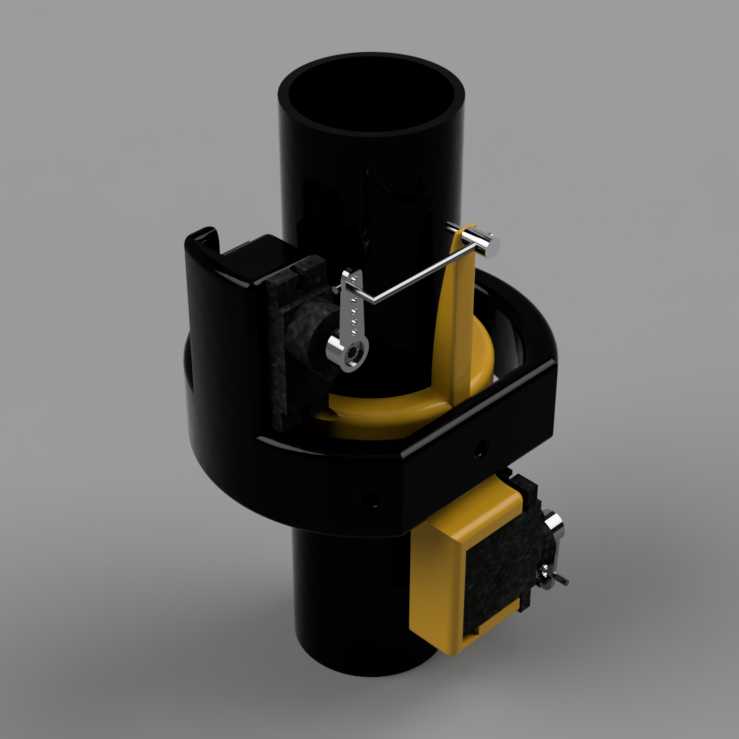

这款推力矢量安装支座，核心适配29毫米规格驱动电机与76.2毫米直径的圆管身结构，主要面向航空航天模型赛事、业余航天工程试验场景设计，承担动力输出端的矢量偏转调节与载荷传递功能。从结构设计逻辑来看，支座采用上下贯通的套筒式主体作为核心承载基体，套筒内径严格匹配76.2毫米管身外径，安装时可直接套入管身预设的动力舱段位置，周向通过抱紧结构实现轴向与径向的双重定位，避免动力工作时出现轴向窜动或周向转动。套筒外侧延伸出的环形安装平台，为矢量偏转机构提供了平整的安装基准面，平台上预留的安装孔位可直接固定舵机安装座，省去现场二次配打孔位的工序。配套的矢量偏转摇臂采用杠杆式传动结构，一端连接舵机输出摆臂，另一端与电机固定卡箍铰接，可将舵机的转动行程精准转化为电机喷口的俯仰、偏航偏转动作，传动路径上的铰接点均采用小间隙配合设计，既保证偏转动作的响应灵敏度，又能避免传动间隙过大导致的矢量控制精度下降。电机固定卡箍采用半包式抱紧结构，适配29毫米直径电机的圆柱外形，卡箍内侧预留有防滑纹理，可在电机满推力输出时提供足够的抱紧摩擦力，防止电机与卡箍之间出现相对滑移。卡箍与环形平台之间设置的黄色弹性复位构件，可在舵机卸力时带动喷口回到中立位置，降低舵机持续负载的功耗，同时抵消部分动力工作时产生的高频振动，避免振动传递到舵机内部影响舵机使用寿命。从安装边界来看，整套支座套入管身后，径向突出尺寸控制在合理范围内，不会超出常规模型箭体的气动外形轮廓，轴向占用长度仅覆盖动力舱段的一小部分，不会挤占箭体内部其他载荷、飞控设备的安装空间。实际使用场景中，这类支座主要承担动力系统的矢量调节任务，通过实时调整电机推力方向，实现载体的姿态修正与机动控制，相比传统的固定动力安装方式，搭载该支座的载体可实现更灵活的姿态调整，在起飞阶段抗风扰能力更强，飞行轨迹控制精度更高。结构选材上，承载主体采用高强度工程塑料材质，兼顾结构强度与轻量化需求，传动铰接位置的金属销轴可承受高频次偏转带来的磨损，长期使用也不会出现铰接点松旷的问题。设计过程中充分考虑了动力工作时的载荷传递路径，推力从电机输出后，通过卡箍传递到矢量偏转机构，再通过环形承载平台分散到整个套筒基体，最终均匀传递到管身结构上，避免局部应力集中导致的结构损坏，所有受力拐角位置均做了圆弧过渡处理，降低应力集中系数，满足大推力工况下的结构强度要求。
