暖通空调超循环系统结构设计方案

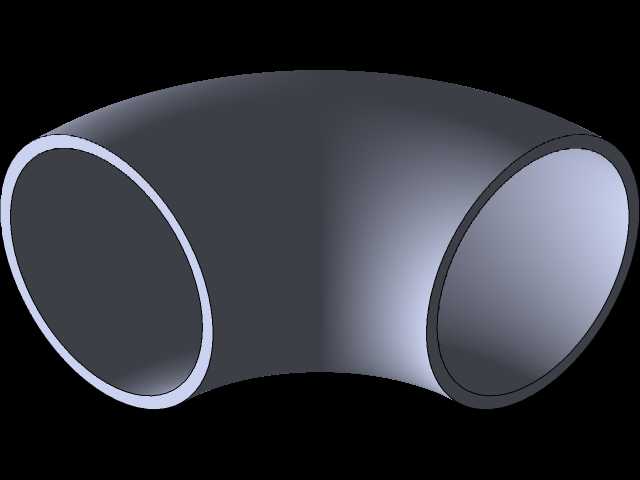

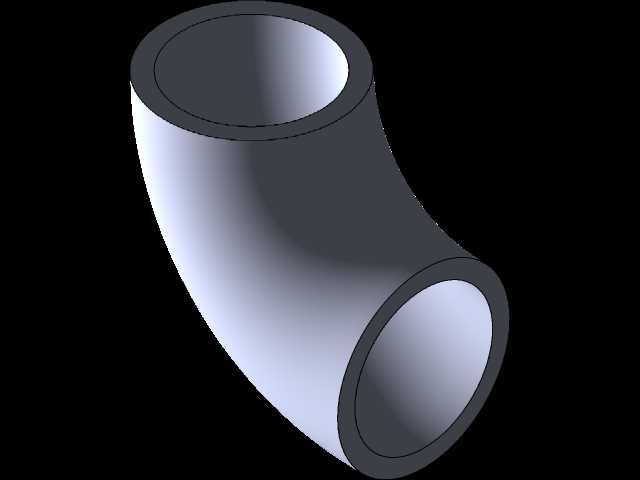

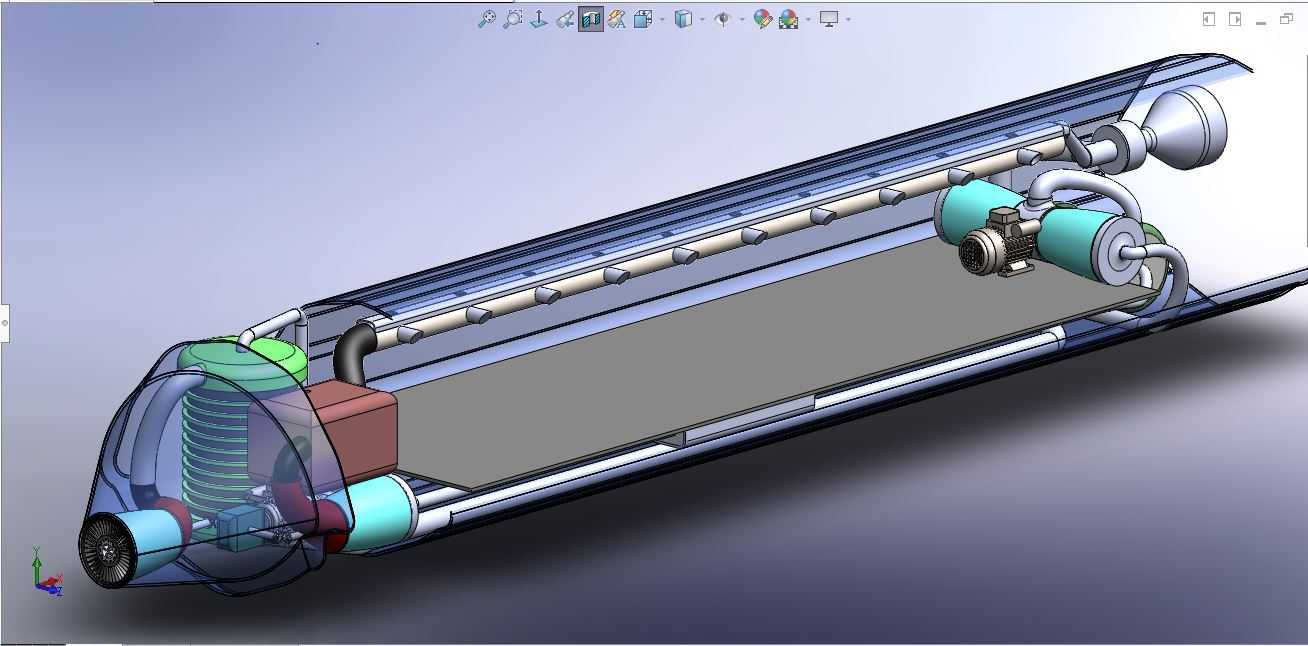

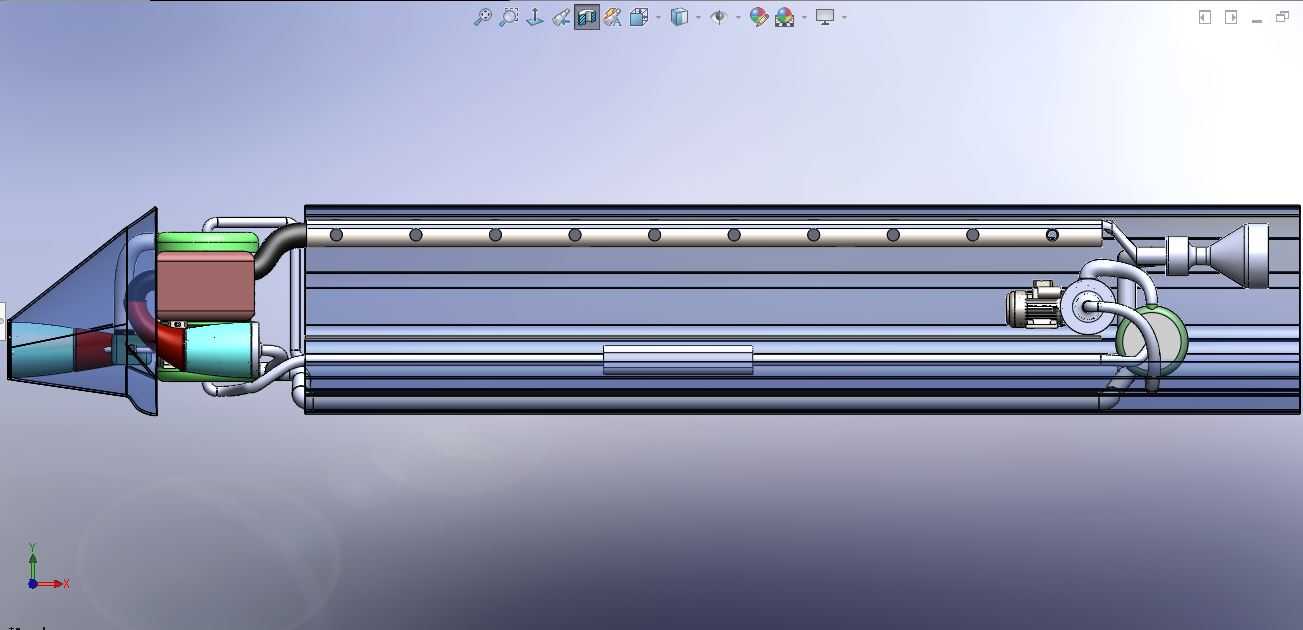

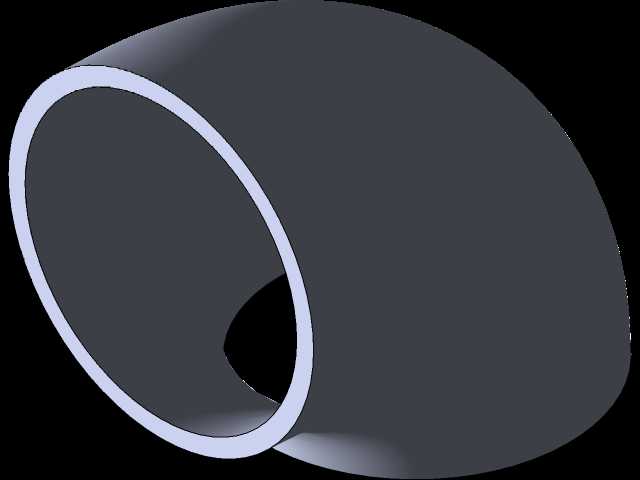

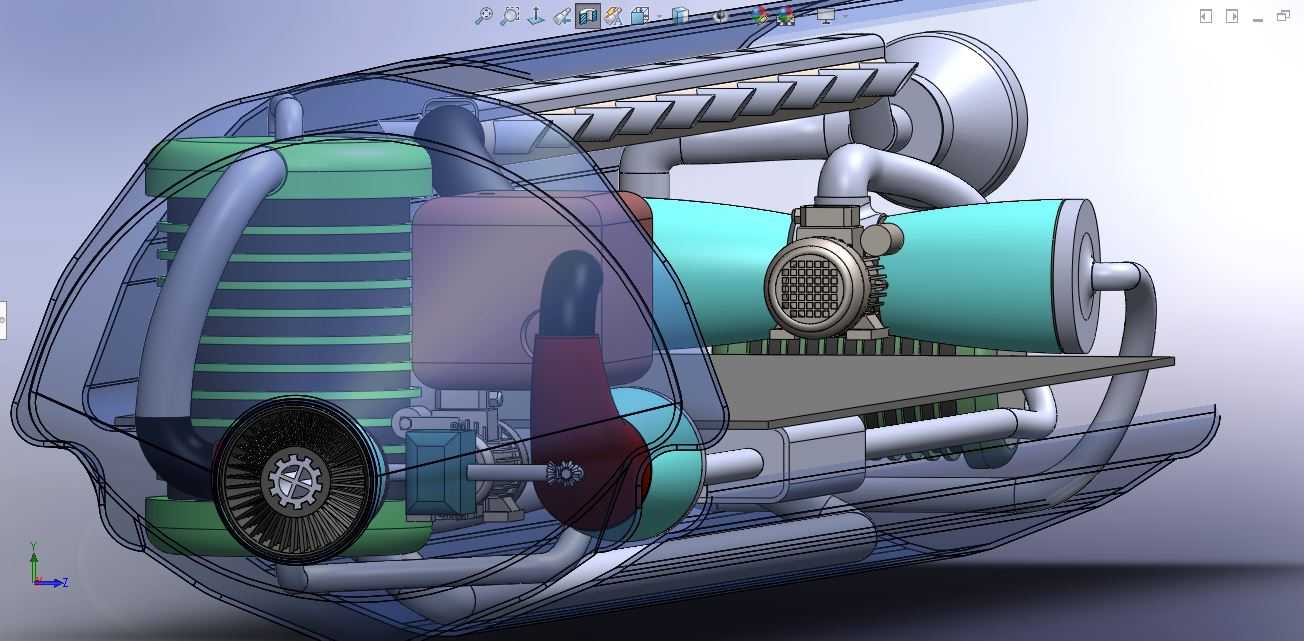

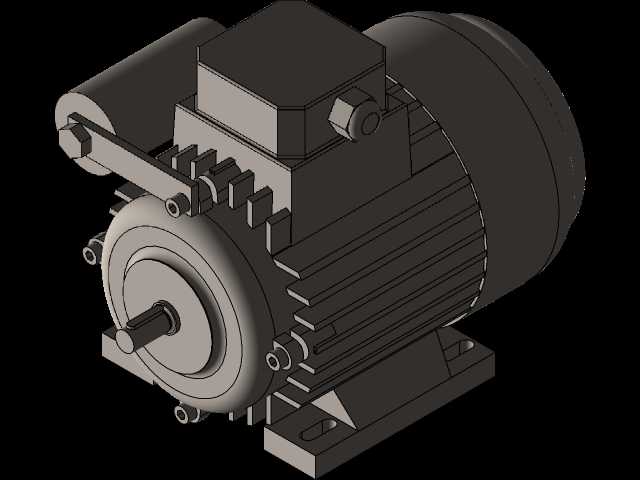

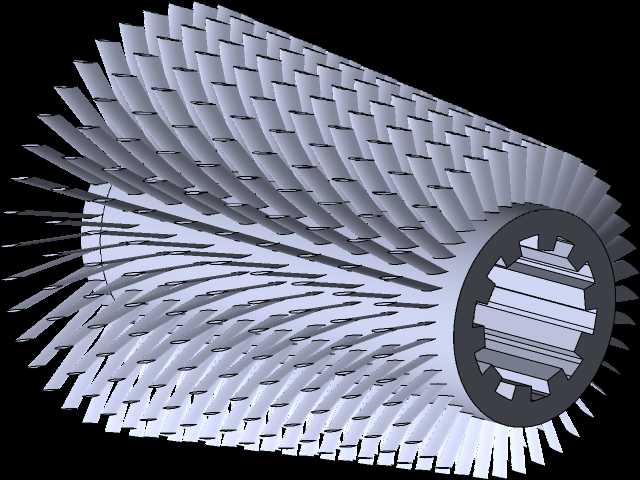

这套暖通空调超循环结构的设计，核心围绕密闭空间内温湿度精准调控的实际工况展开，日常应用覆盖商用楼宇集中温控、工业生产恒温车间配套、特种运载工具舱内环境调节等多个场景，核心作用是通过闭环流体循环完成冷热量的定向输运与交换，替代传统分散式温控的高能耗、温控精度差的问题。从结构设计逻辑来看，整套系统采用紧凑化集成布局，将压缩做功单元、气液分离组件、多通路换热芯体、循环管路、流体驱动部件整合在同一安装舱体内，在设计初期就充分考虑了不同安装场景的边界限制：整体外轮廓适配常规设备吊装、落地安装的预留尺寸，所有外接管路接口统一设置在舱体侧下方的维护面，安装时无需拆解主体结构即可完成管路对接，后期运维更换滤芯、检测管路压力时，仅需打开侧部检修盖板即可操作，无需整体拆卸设备。功能层面，这套超循环结构区别于普通单循环暖通系统的点在于，设置了多通路并行的循环支路，可根据不同区域的温控需求动态调整各支路的流体流量，避免单循环系统中远端区域温控滞后、近端区域过冷过热的问题；核心换热组件采用错流排布结构，大幅提升冷热介质的热交换效率，同时在管路弯折处全部采用大圆弧过渡设计，降低流体在管路内流动的沿程阻力，减少循环驱动部件的功耗损失。设计过程中针对管路共振问题做了专项优化，所有管路与主体框架的连接位置都设置了减震缓冲结构，避免设备长期运行时管路震动引发的焊缝开裂、接口渗漏问题；各功能部件的安装位置充分考虑了重力对流体分布的影响，将气液分离部件设置在循环回路的高位点，可自动排出循环过程中析出的不凝性气体，无需额外设置手动排气阀，降低日常维护的工作量。整套结构的安装基准面做了统一的平面度公差设计，可直接适配市面上主流的暖通设备安装机架，无需额外加工过渡连接件，外接电路、控制信号接口全部采用快插式结构，现场安装时可快速完成接线调试，大幅缩短现场施工的周期。
