创意仿火箭造型圆珠笔外观结构设计

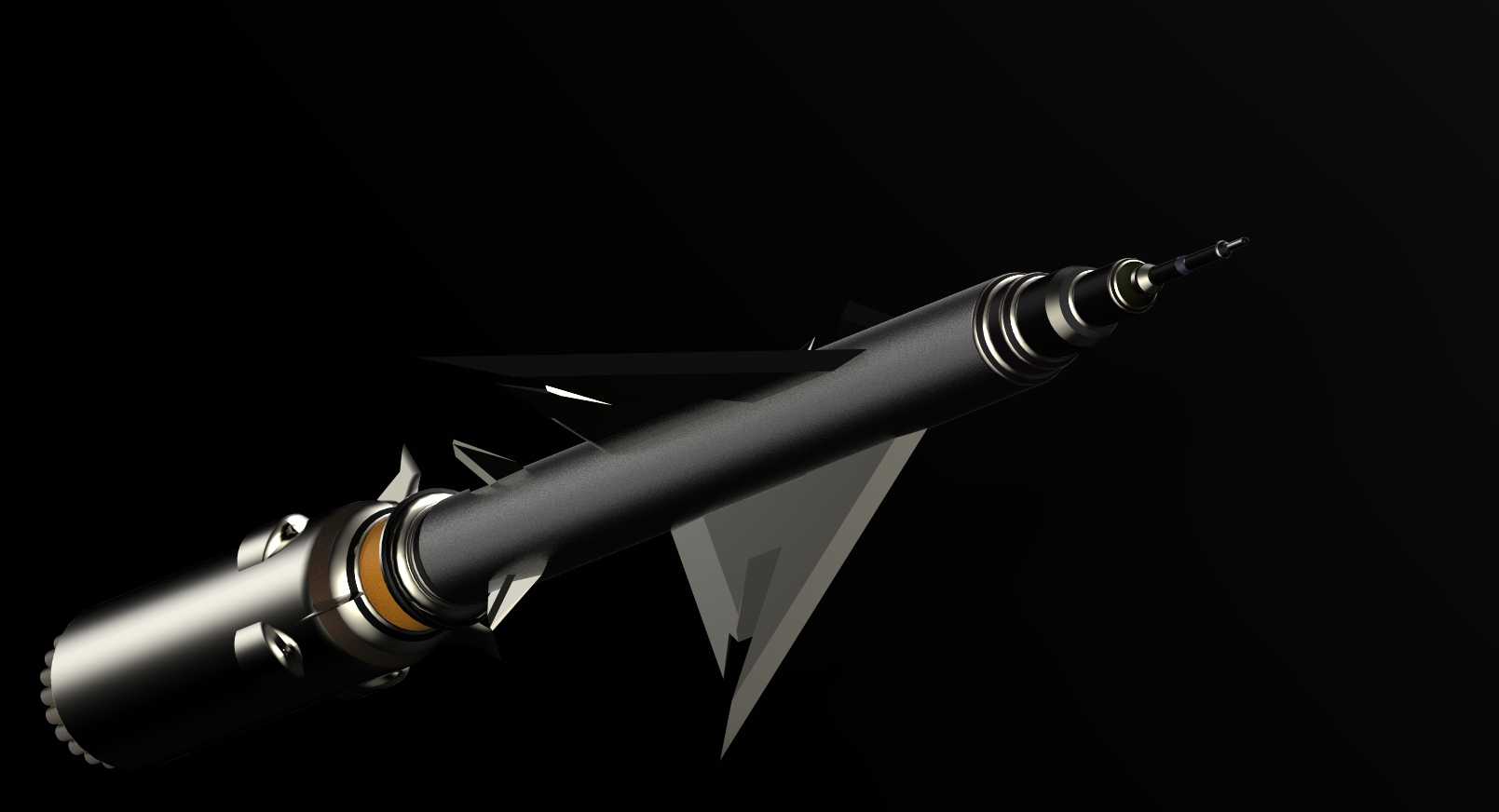

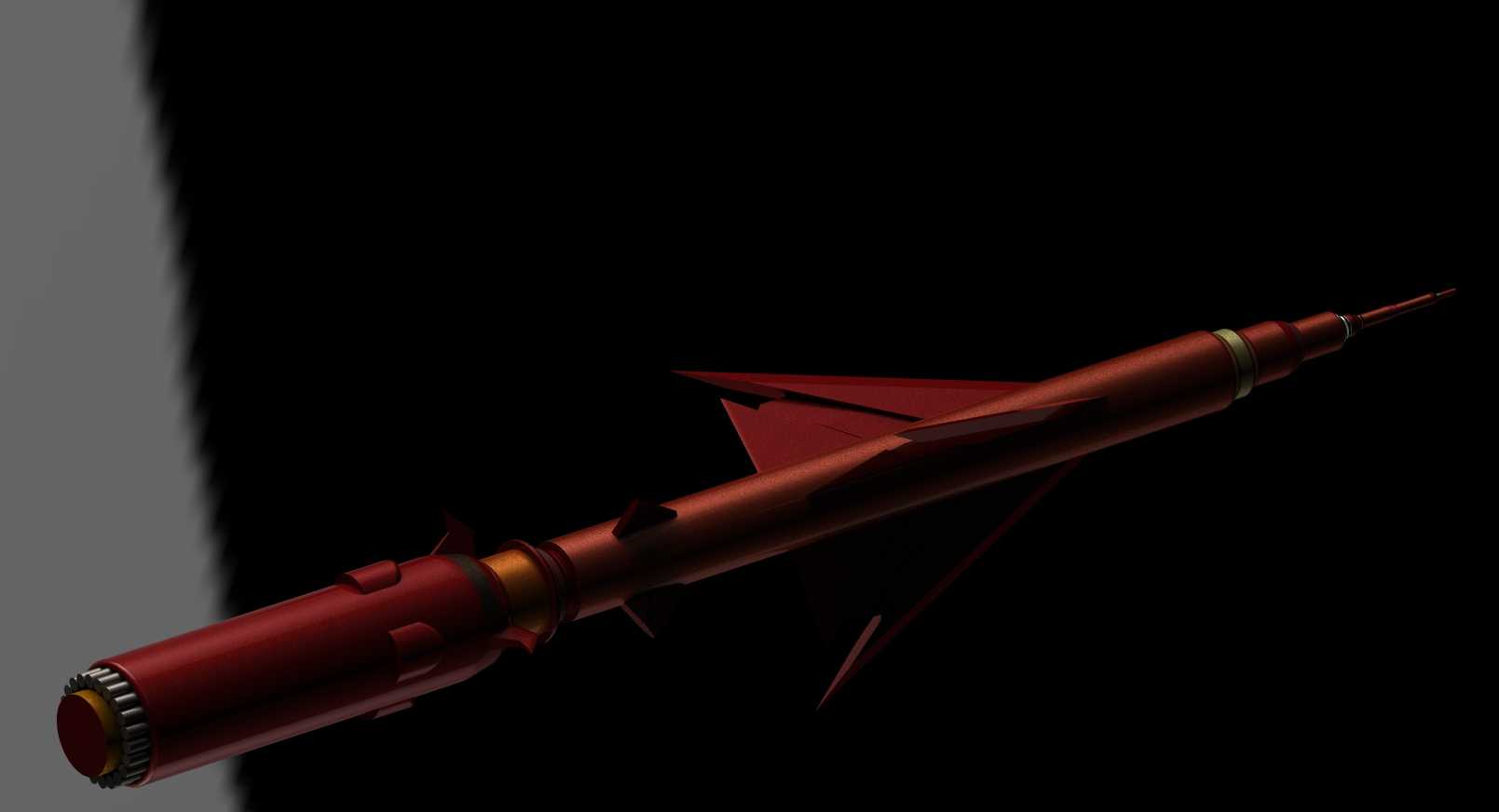

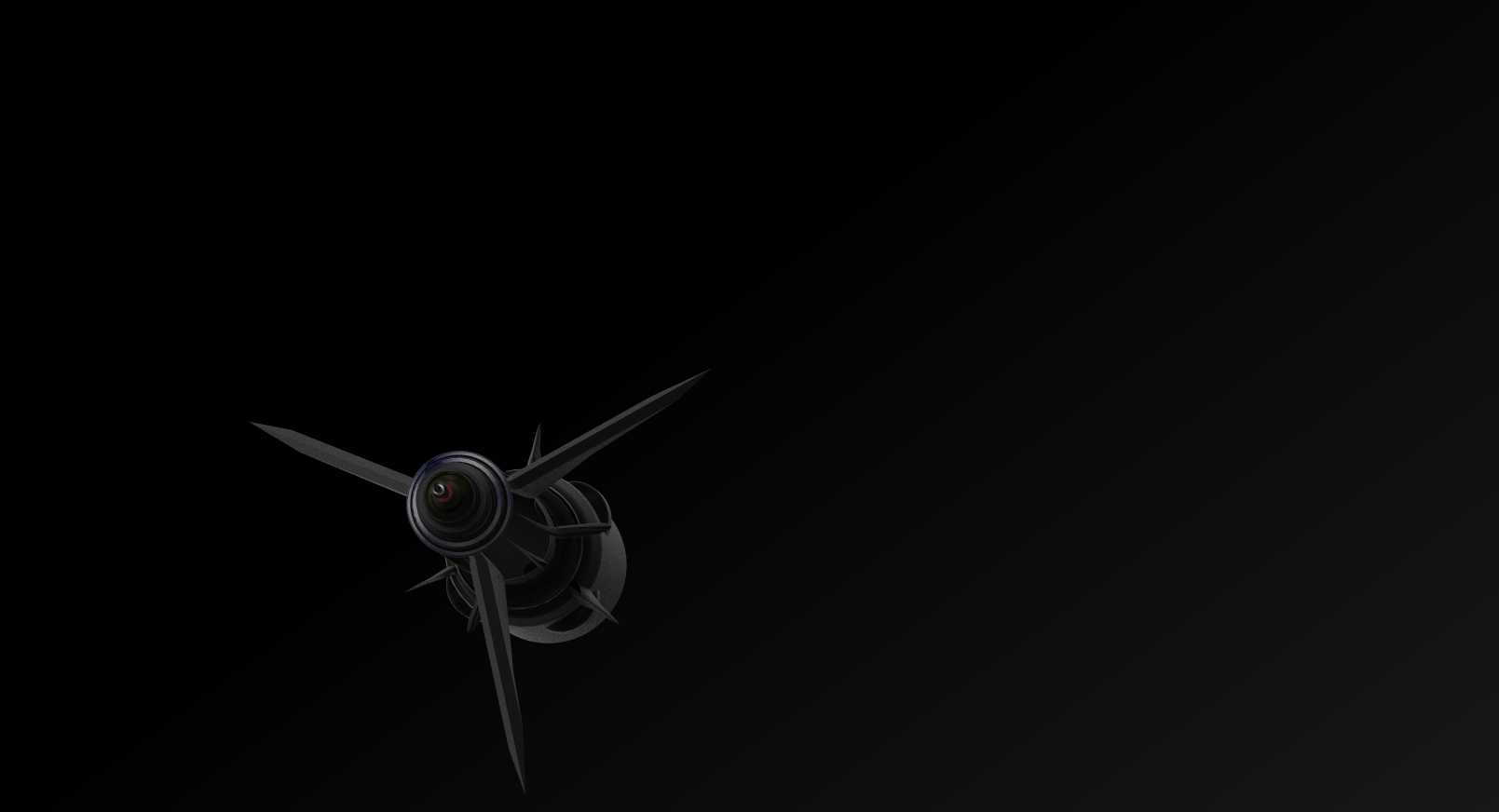

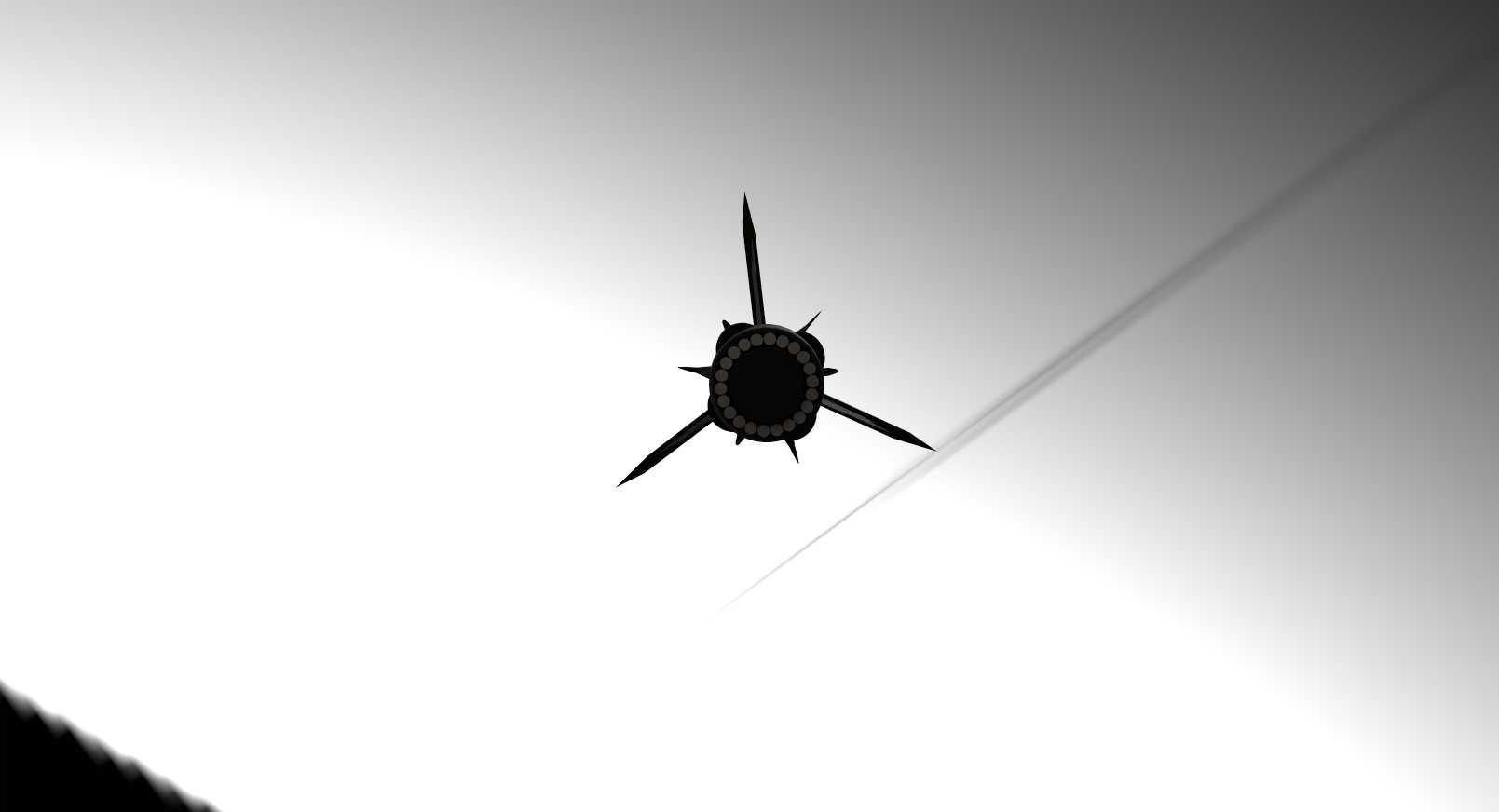

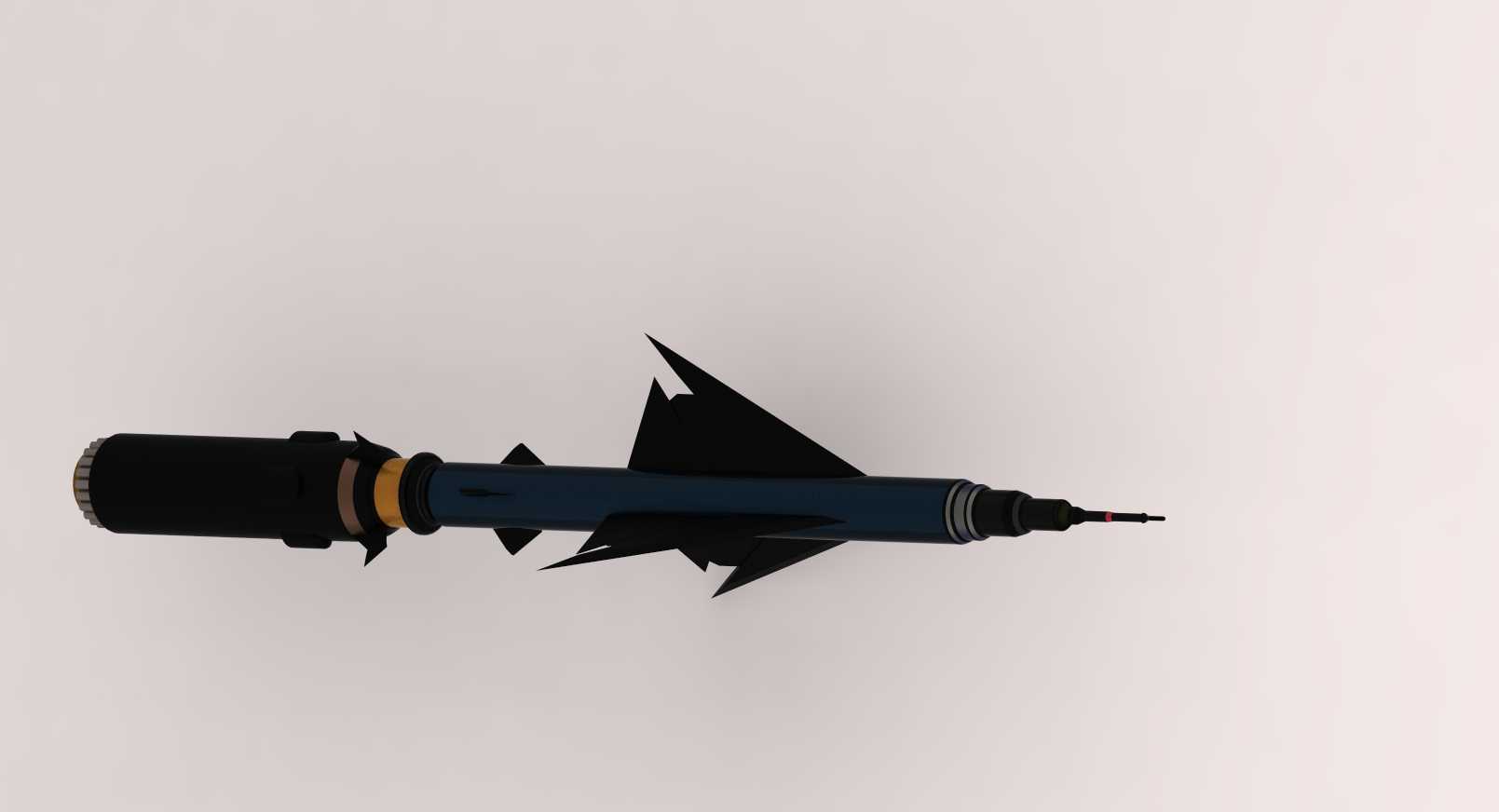

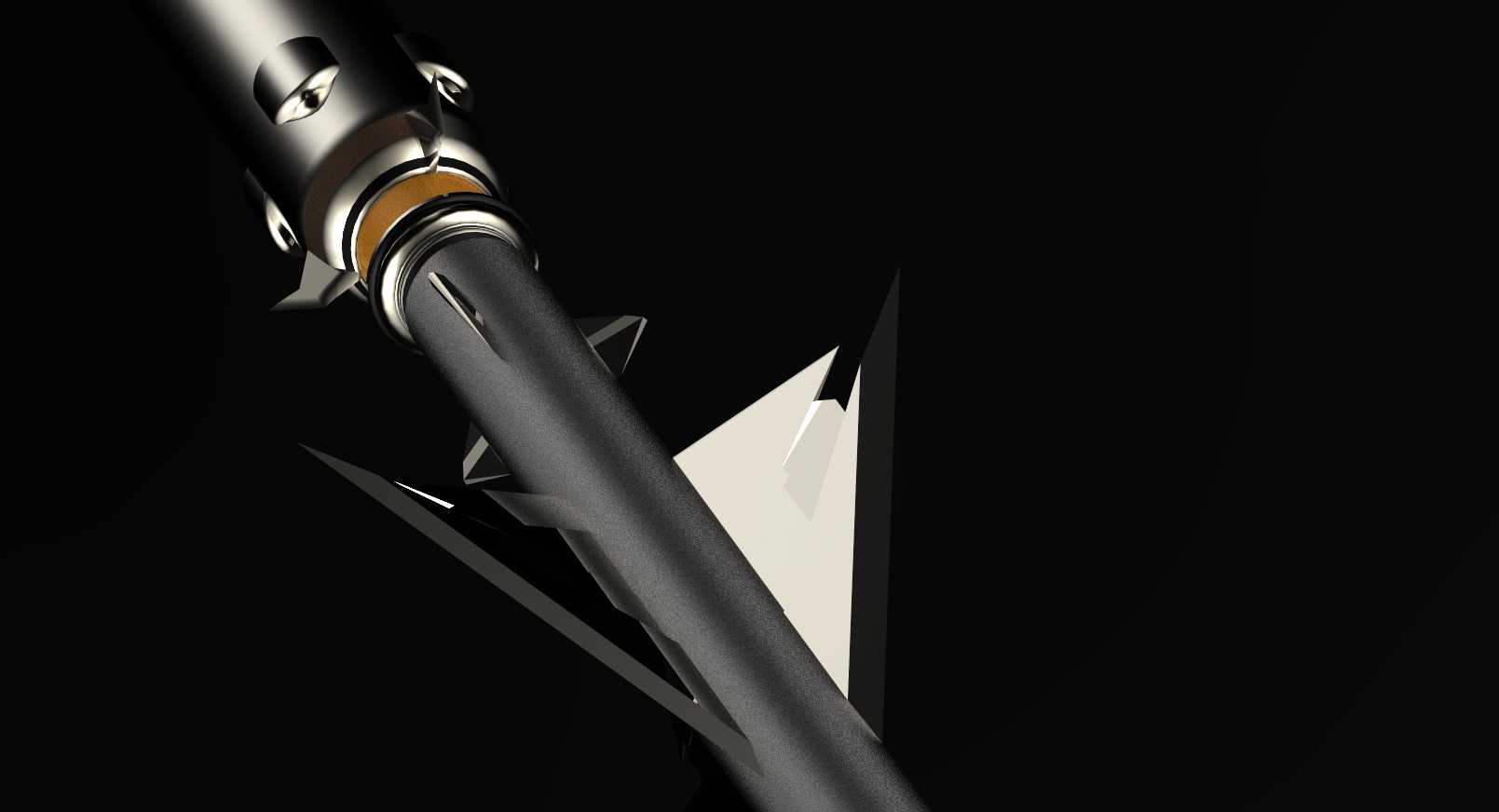

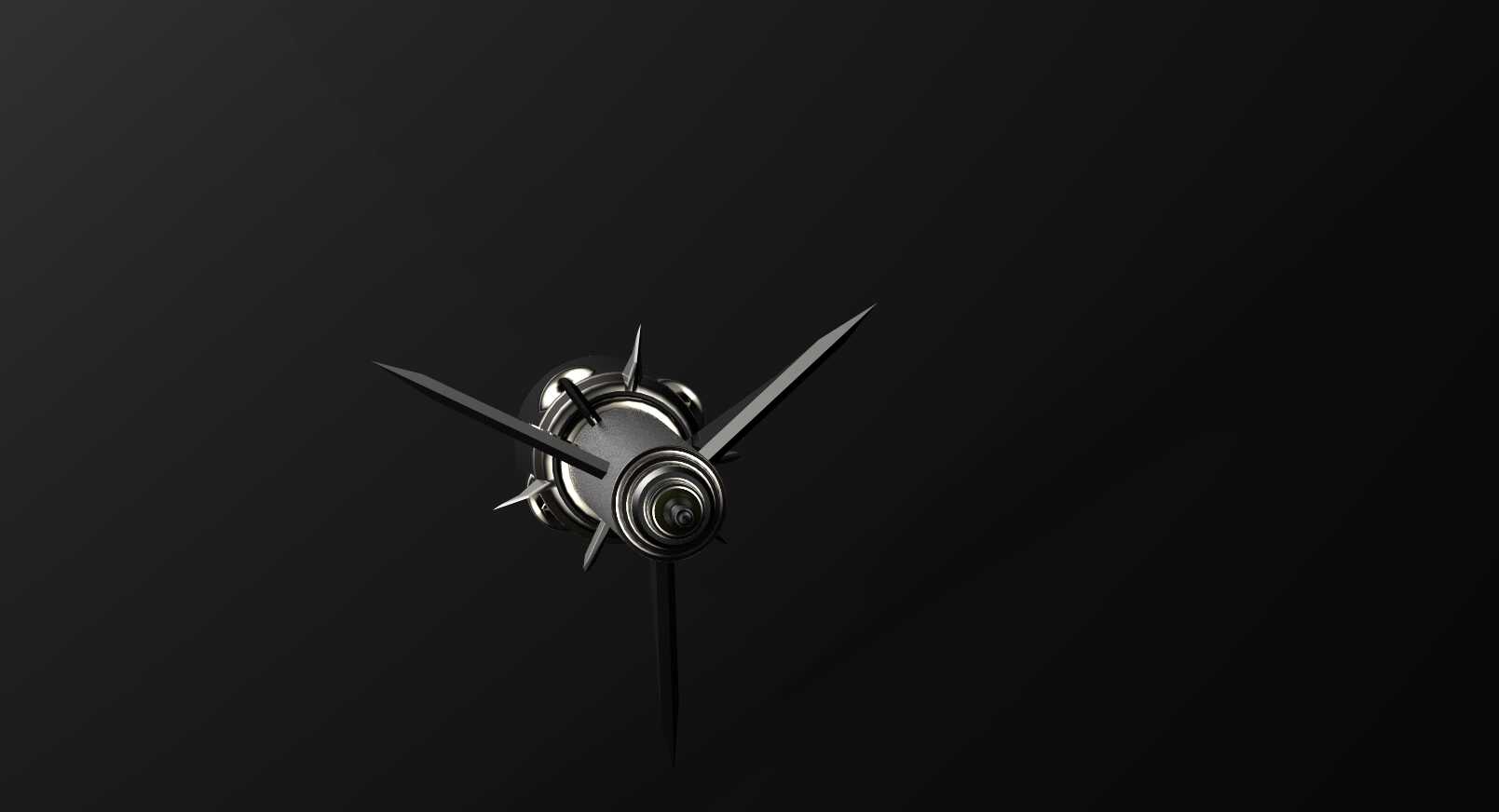

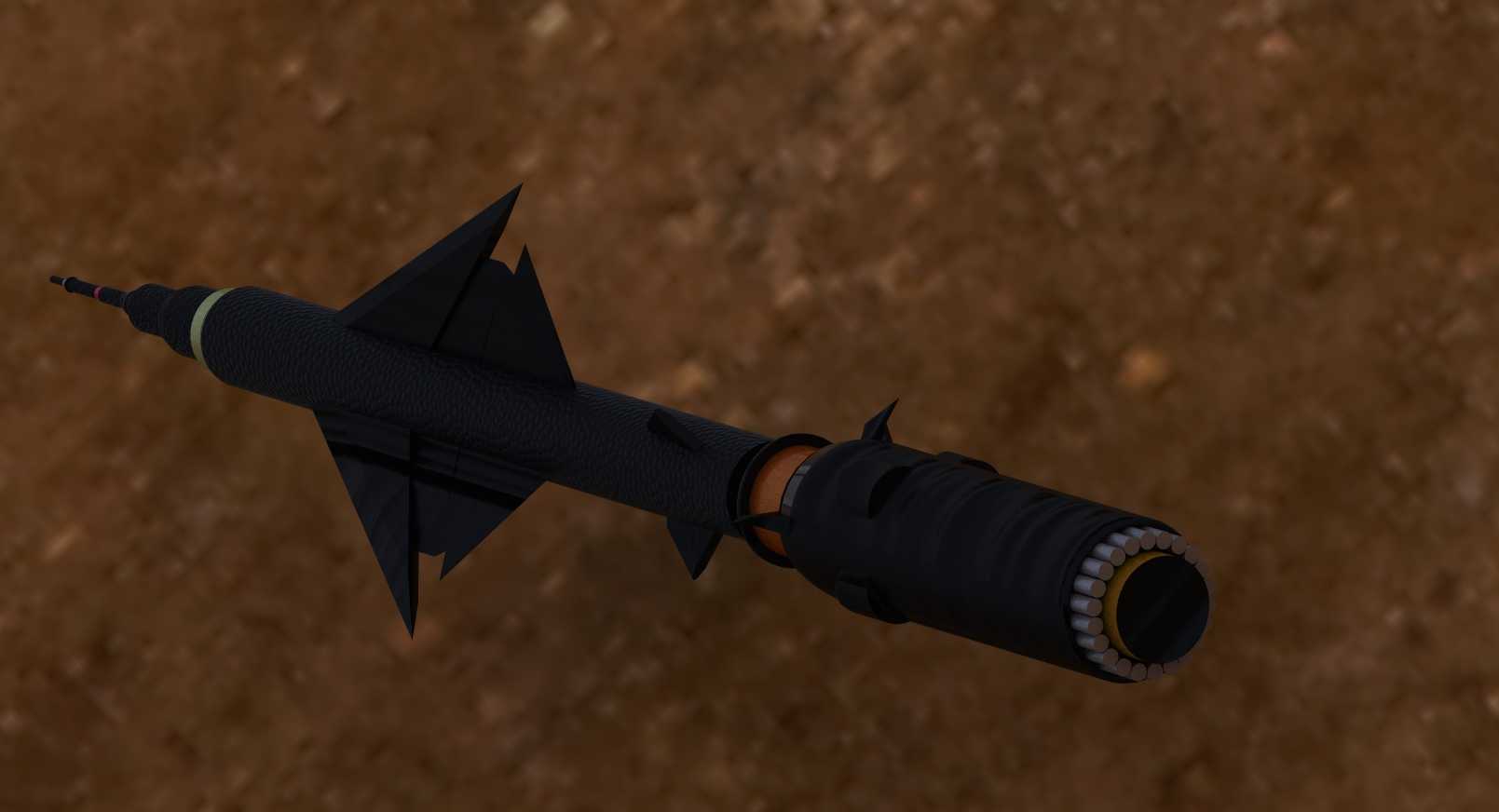

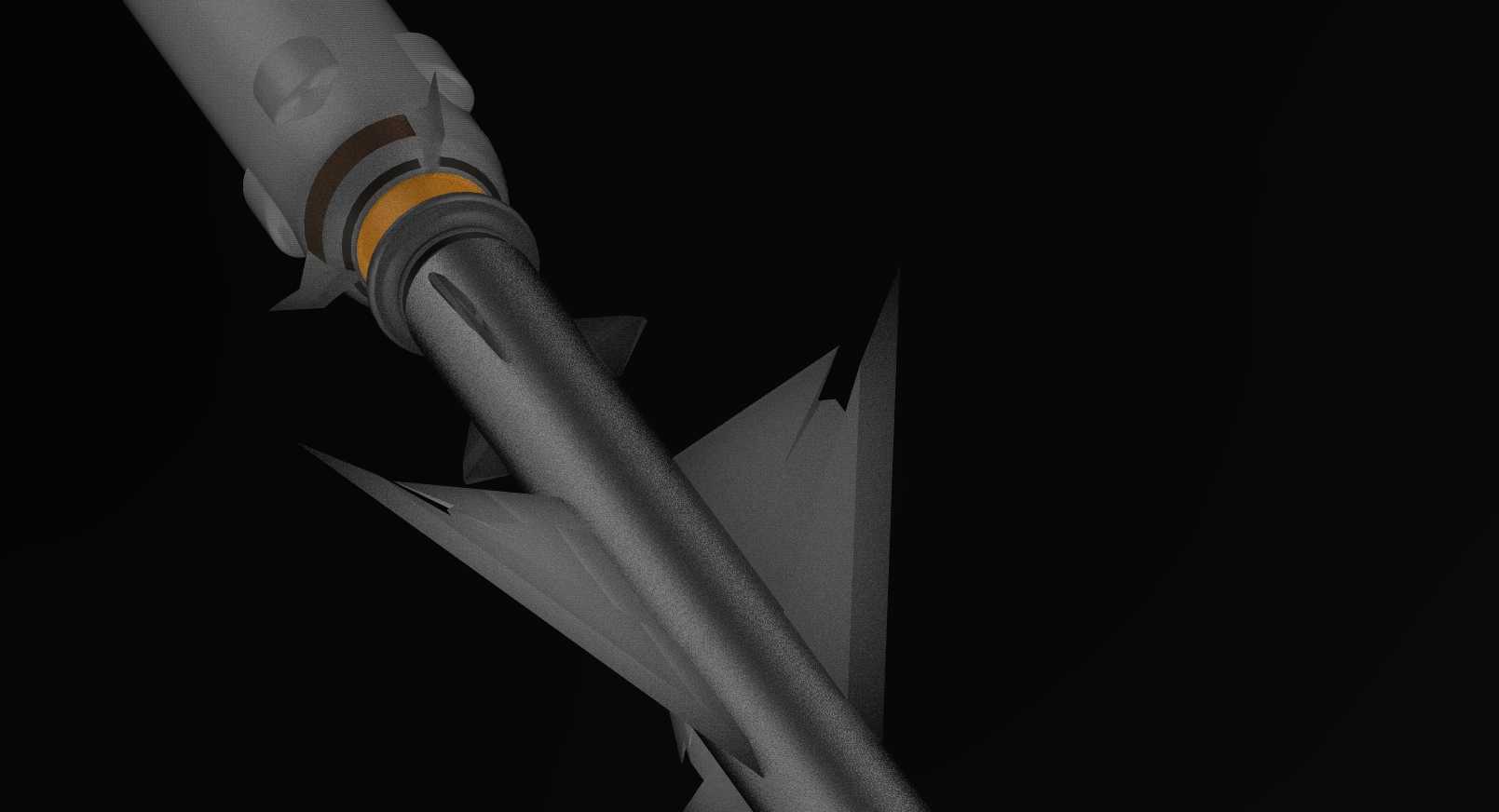

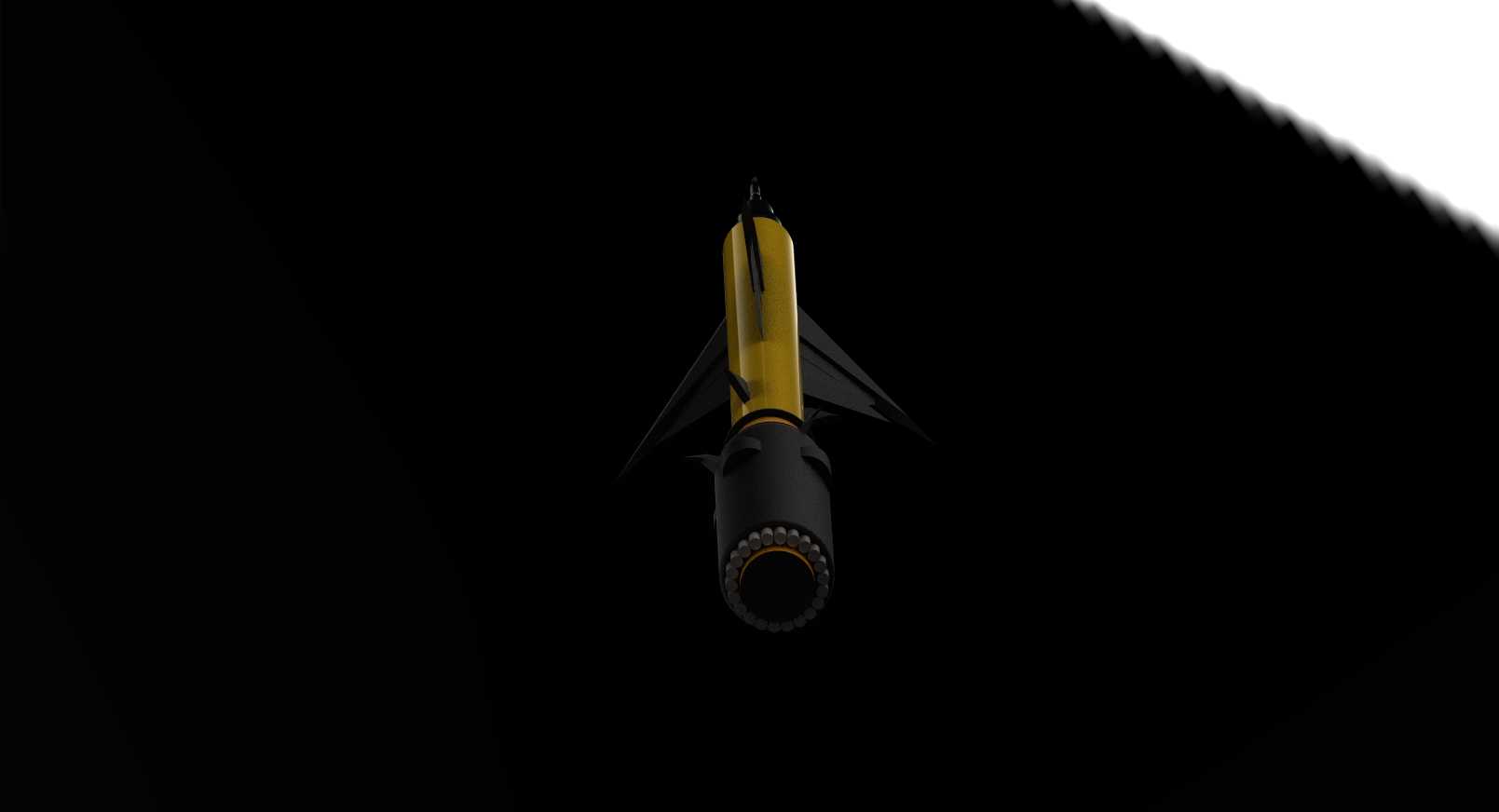

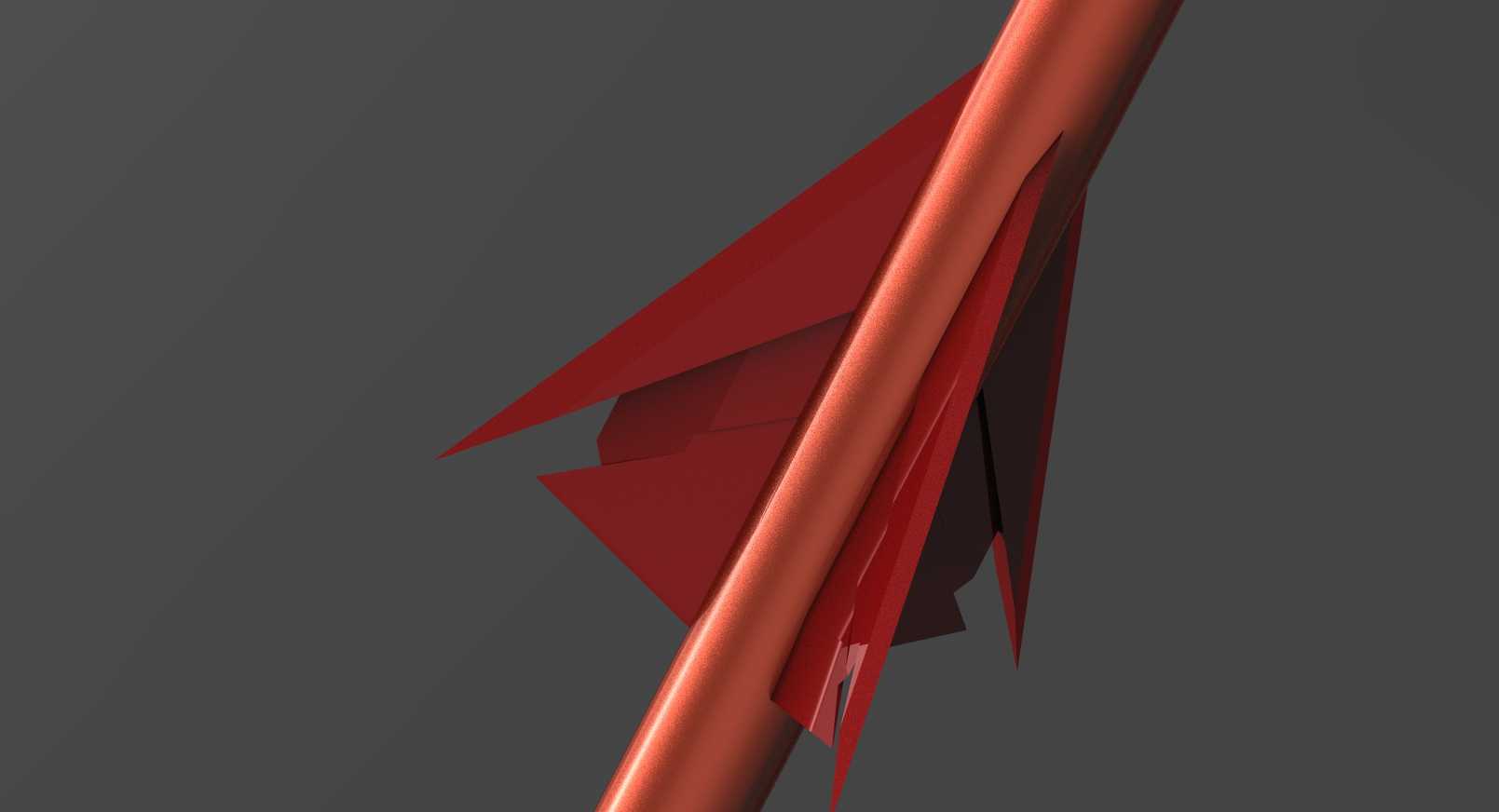

这款仿火箭造型的圆珠笔设计，最初是在无明确尺寸参考的前提下开展的创意建模工作，核心思路是将航天火箭的硬朗气动外形与日常书写工具的实用功能做融合，最终呈现的成品既保留了火箭弹体的视觉冲击力，又完全适配普通圆珠笔的书写使用逻辑。从实际应用场景来看，这类创意笔具主要面向文创周边、节日礼品、学生趣味文具市场，尤其适配排灯节等节庆场景的趣味礼品需求，既可以作为日常书写工具使用，也能作为桌面装饰摆件满足个性化展示需求。设计过程中首先要平衡的是造型还原度与握持舒适度的关系，弹体部分的锥度、尾翼的突出尺寸都经过反复调整，尾翼结构没有做尖锐化处理，所有棱角都做了R0.3以上的圆角过渡，避免日常使用时划伤手部，同时尾翼的位置设置在笔身尾部，距离握持区有足够的安全距离，不会干扰正常握笔姿势。笔身主体采用分段式结构设计，前段锥度部分对应普通圆珠笔的笔尖伸缩机构安装位，中段圆柱区域是笔芯的容纳腔，内部直径适配通用标准按动圆珠笔芯的安装尺寸，不需要单独开模定制特殊笔芯，降低了后续量产的配件成本。尾部的环形装饰结构同时承担笔夹的固定功能，不需要额外加装外置笔夹，保持整体火箭造型的完整性的同时，满足笔具便携夹放的实际需求。外形尺寸上整体长度控制在140mm到150mm区间，最大直径12mm，和普通按动圆珠笔的握持尺寸基本一致，安装边界完全适配常规笔袋、笔插的容纳尺寸，不会因为特殊造型出现无法放入常规文具收纳空间的问题。弹体表面的环形凸起结构一方面还原火箭的舱段视觉效果，另一方面也能增加握持时的摩擦力，减少长时间书写打滑的问题。建模过程中对所有配合面都做了公差预留，笔身前后段的螺纹配合间隙控制在0.1mm，既保证组装时的顺畅度，也不会出现使用过程中笔身松动的情况。尾翼部分采用和笔身一体化的结构设计，减少后续组装的零件数量，四个尾翼沿笔身轴线均匀分布，每个尾翼的外边缘都和笔身最大外圆齐平，放置在桌面时不会出现滚动滑落的问题。笔尖部分的伸缩孔位和普通圆珠笔的笔尖伸出尺寸完全匹配，按动机构的行程预留4mm，保证笔尖伸出后有足够的书写长度，收回后笔尖完全藏入前段锥体内，避免笔尖戳脏衣物或者划伤收纳袋内壁。整体结构没有多余的复杂零件，所有壁厚控制在1.2mm到1.5mm之间，既保证结构强度，也控制了整体重量，整笔重量控制在20g以内，长时间书写不会有明显的负重感。
