四旋翼农用植保喷洒作业无人机结构

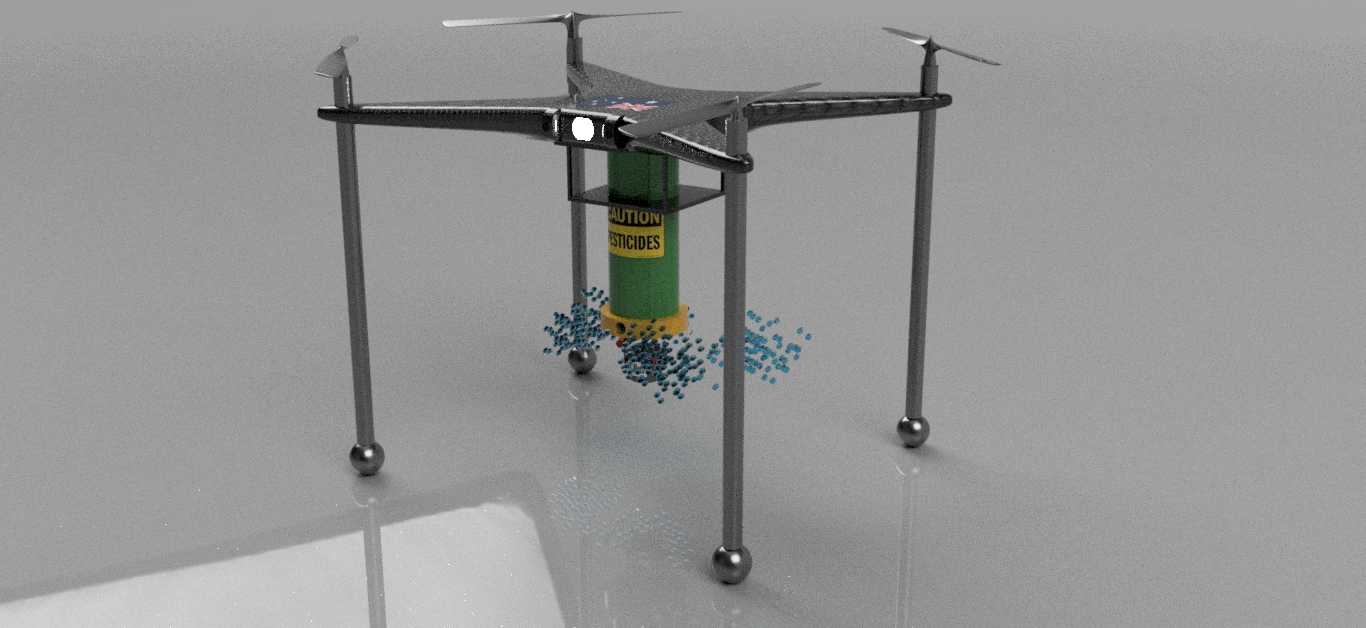

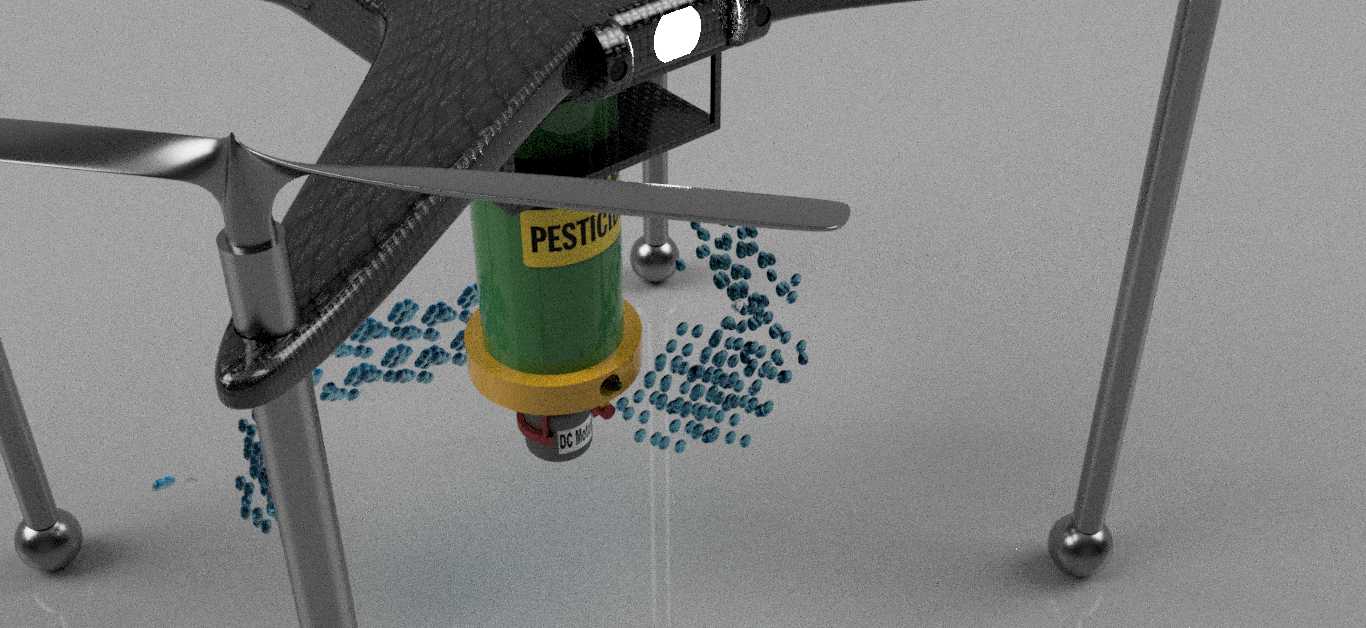

这款四旋翼构型的农用作业无人机，核心服务于大田作物、经济林果的低空植保施药、叶面肥播撒作业场景，适配连片耕地、丘陵零散地块等不同耕作区域的作业需求，相比传统地面施药机械，可规避作物生长中后期植株郁闭、地面机械进地压苗伤根的问题，也能解决丘陵坡地地面设备无法通行的作业痛点。从结构设计逻辑来看，整机采用X型四旋翼布局，机臂采用一体化碳纤维复合材质成型，在保证结构抗弯、抗扭强度的前提下尽可能降低自身结构重量，四个旋翼支臂末端的动力安装座预留标准电机安装孔位，可适配不同拉力量级的无刷动力套装，支臂与中心机身采用快拆式锁紧结构，便于作业转场时拆解收纳，减少运输过程中的空间占用。机身中心下部设置药箱挂载位，药箱采用耐农药腐蚀的高密度聚乙烯材质吹塑成型，箱体外形做了流线型收边处理，降低低空飞行时的风阻影响，药箱底部直接集成离心雾化喷洒模块，作业时药液经泵组输送至雾化盘，在高速离心作用下破碎为均匀粒径的雾滴，借助旋翼旋转产生的下压风场直接沉降至作物冠层内部，相比常规压力喷头可减少雾滴飘移，提升药液附着率。起落架采用四根独立的细长金属支杆结构，支杆底部安装球形防滑脚垫，起降时可缓冲落地冲击，同时支杆间距预留足够的安装维护空间，便于药箱加注、电池更换等地面操作，支杆高度经过尺寸校核，保证药箱底部喷洒模块与地面保持足够安全距离，避免起降过程中剐蹭田块凸起、作物植株。整机重心经过配平设计，电池、药箱、飞控模块均布置在中心机身的重心轴线上，飞行过程中可降低姿态调整的动力损耗，中心机身上部预留飞控、GPS模块、数传天线的安装位，所有走线均通过机臂内部的中空通道布设，避免线材外露受药液腐蚀、飞行中剐蹭障碍物。从安装边界来看，旋翼旋转直径控制在适配小地块转弯作业的尺寸范围，整机展开后横向、纵向尺寸满足乡村狭窄道路转场、普通农用运输车辆装载的要求，折叠后尺寸可放入常规植保作业便携收纳箱，适配单人外出作业的转场需求。
