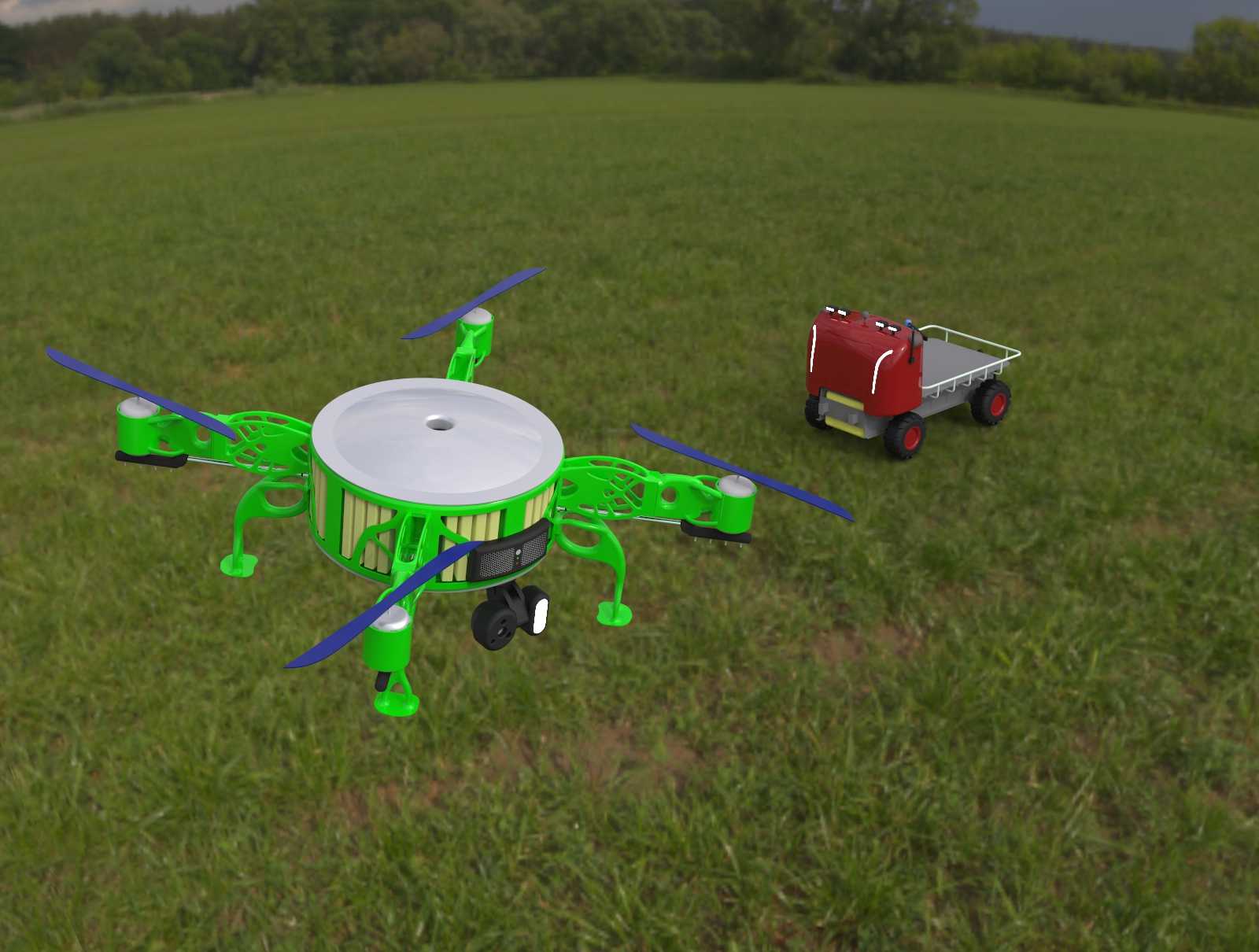

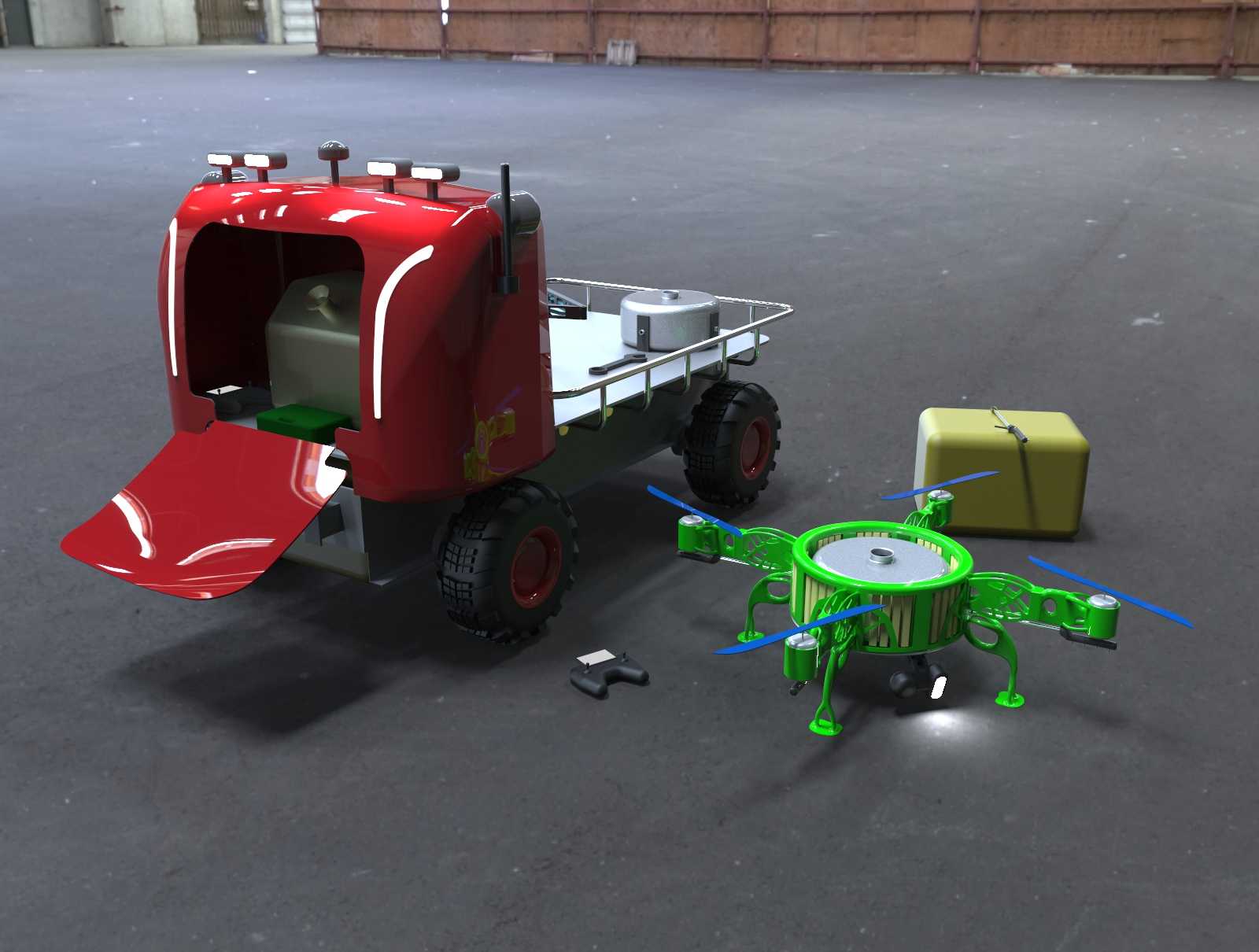

拓扑优化农业无人机及配套移动站结构

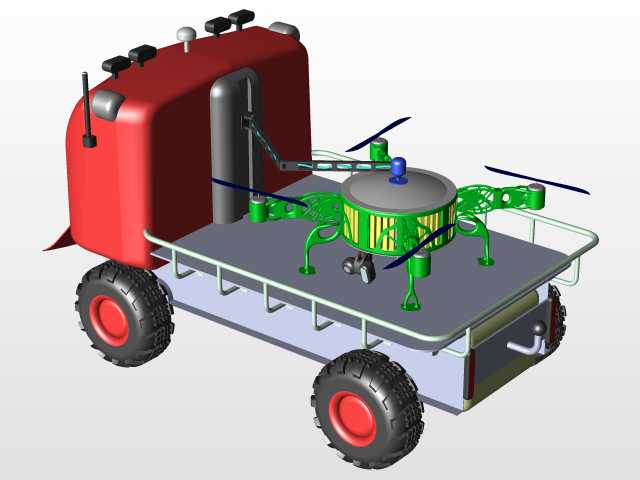

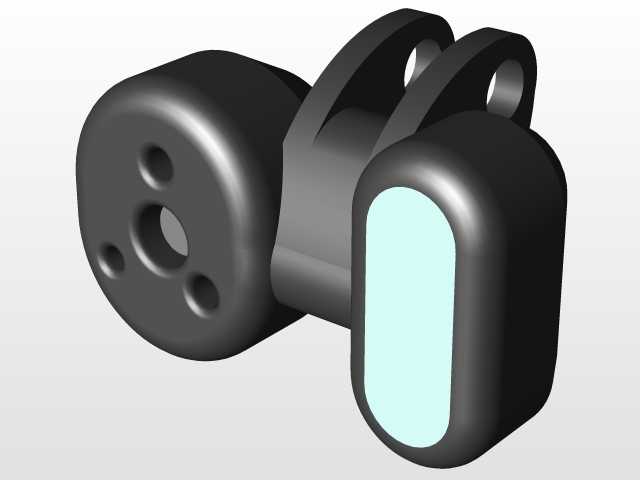

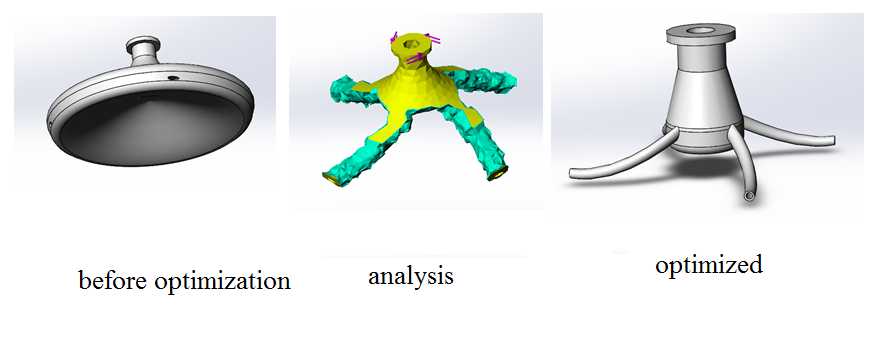

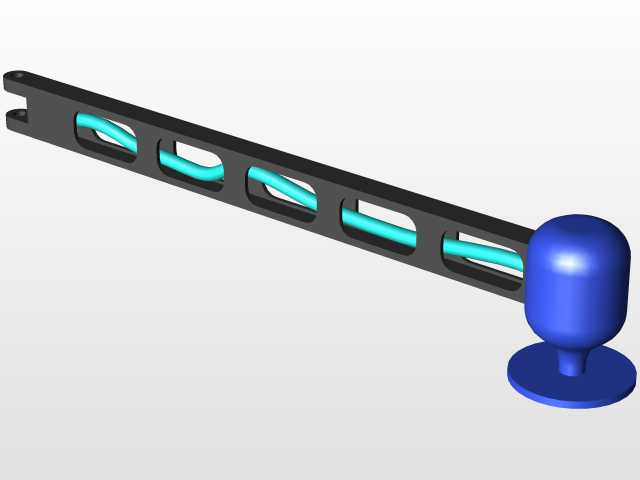

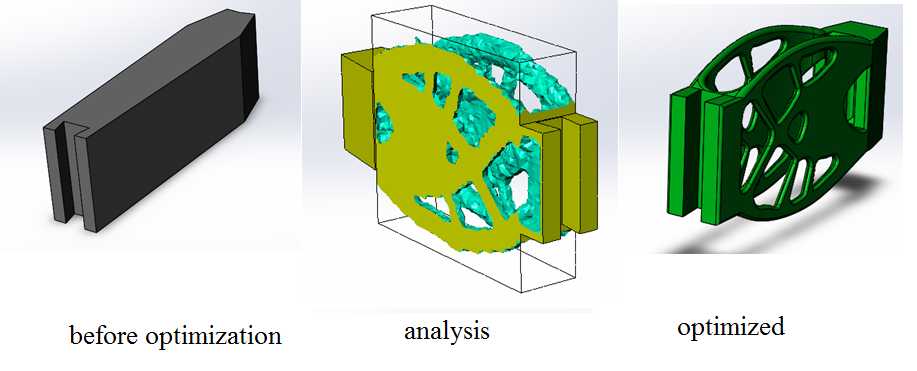

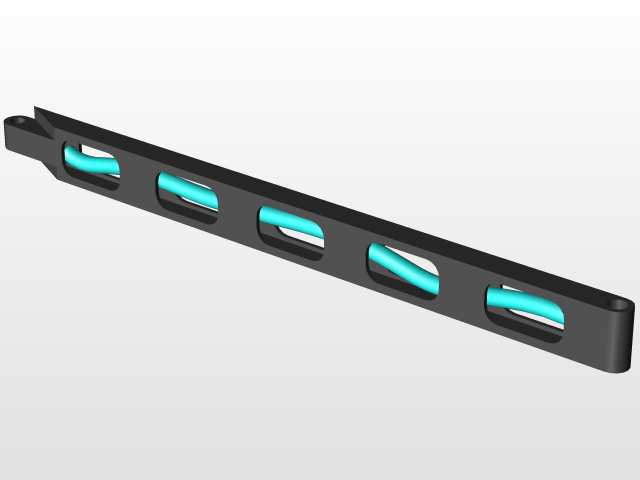

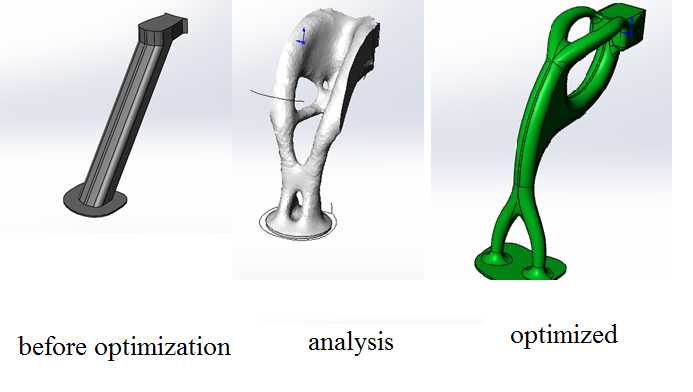

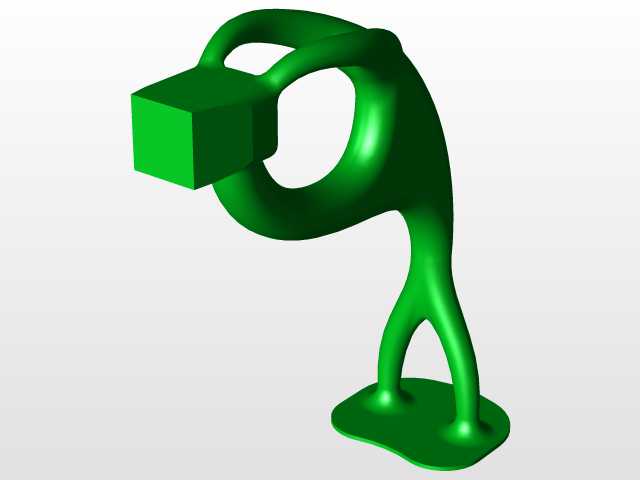

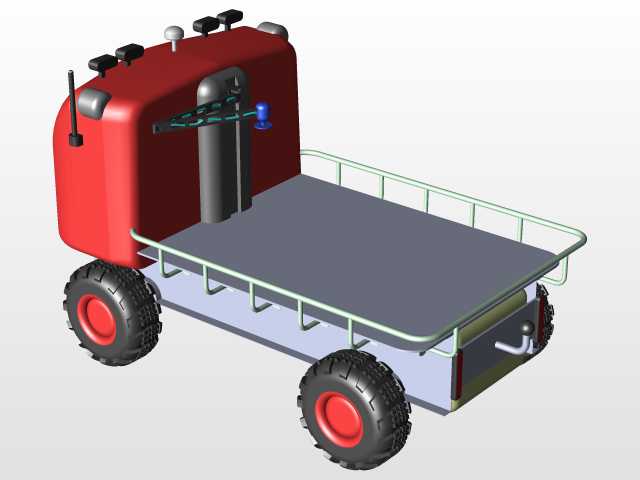

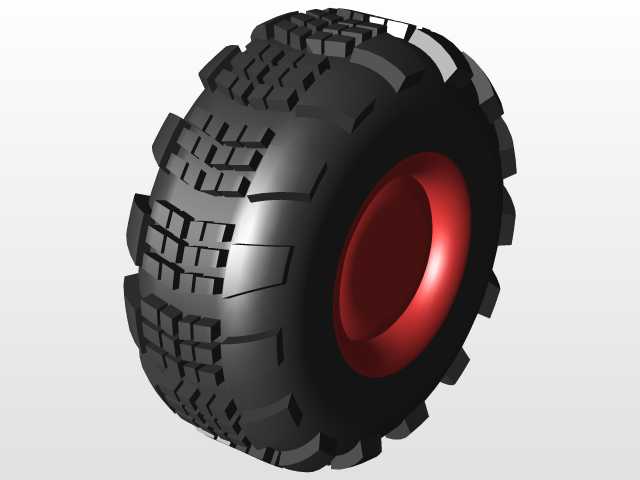

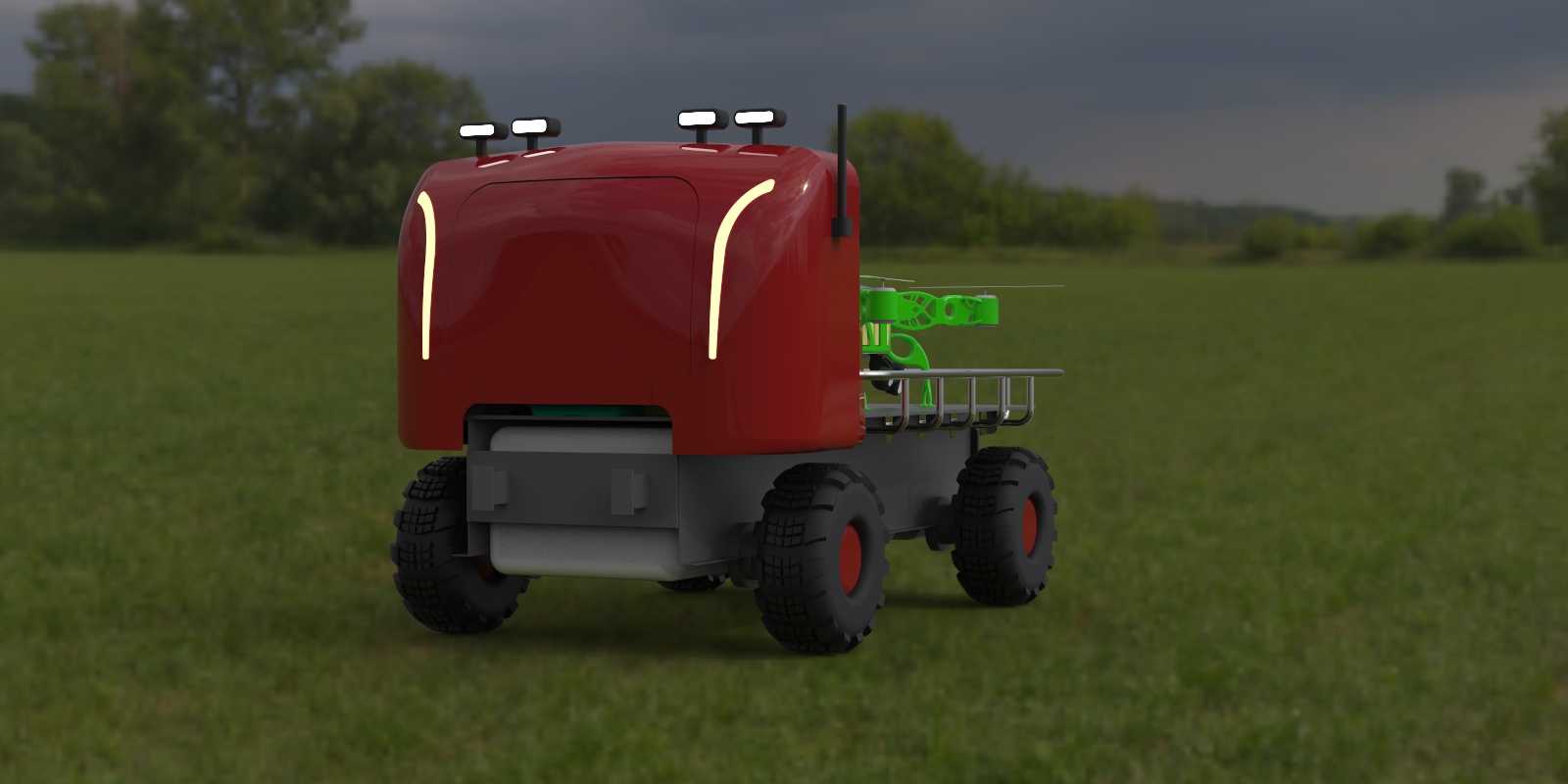

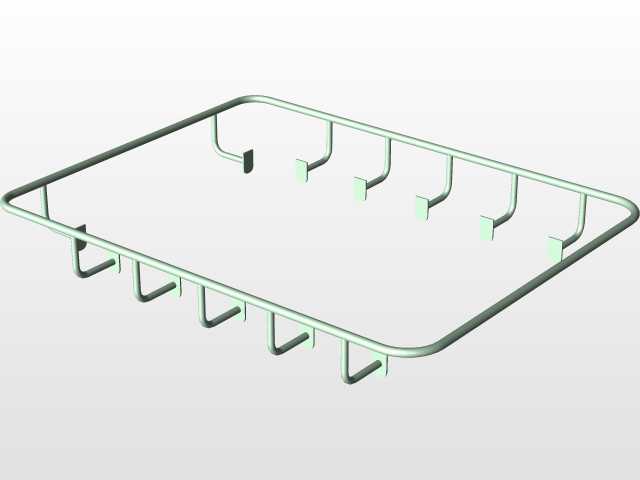

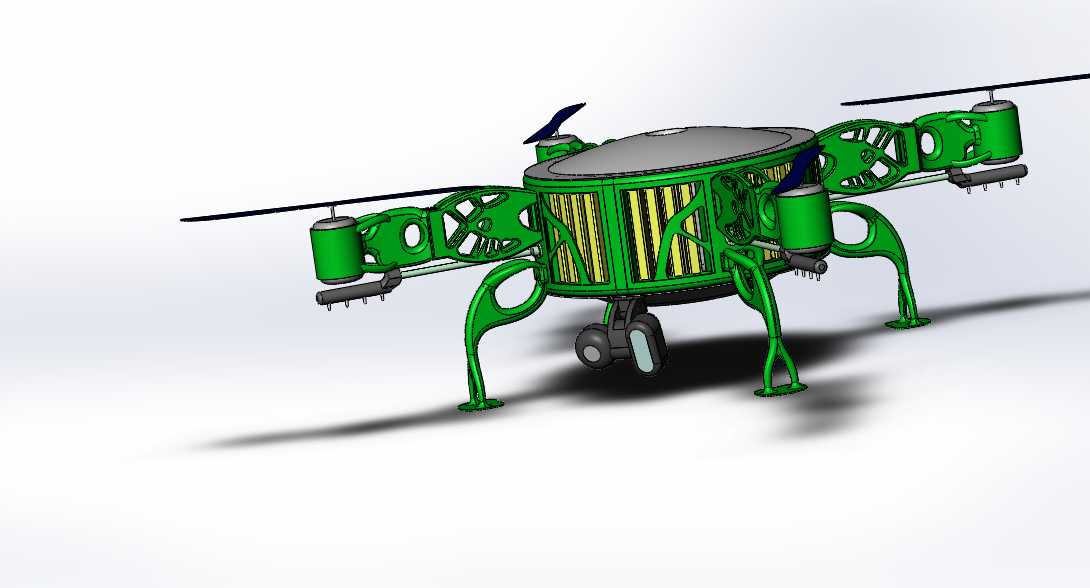

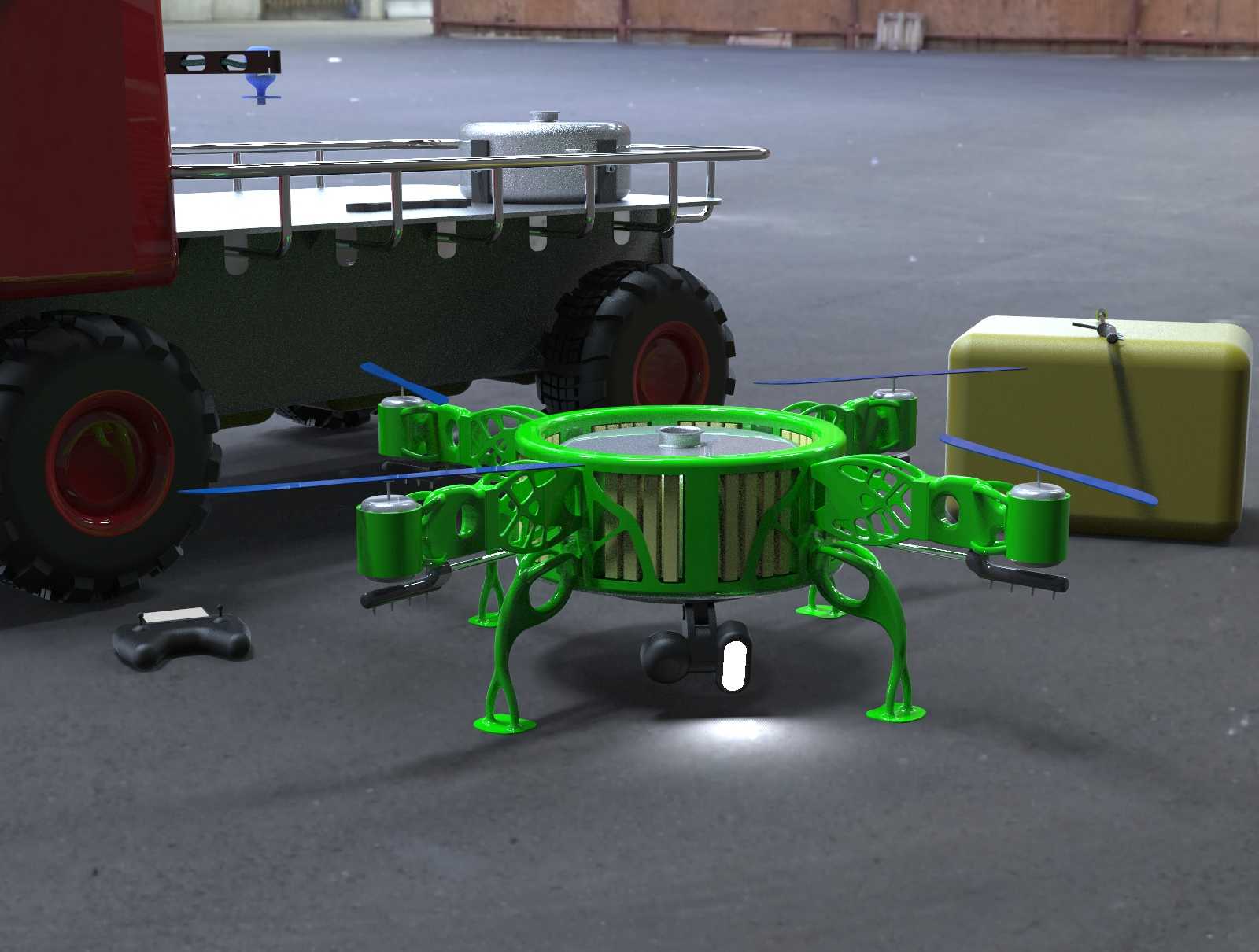

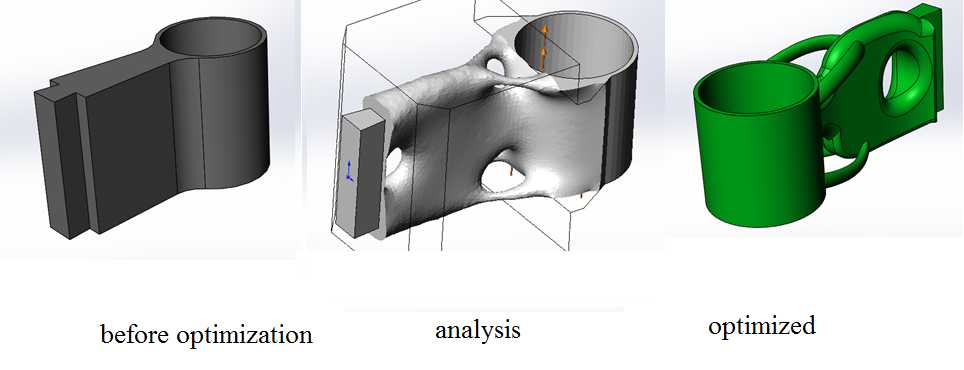

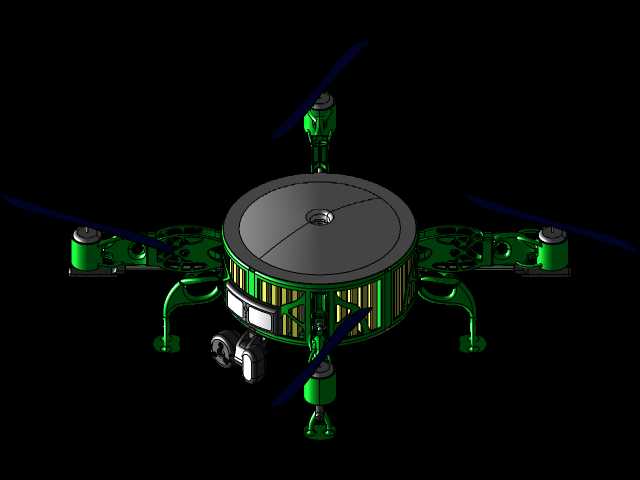

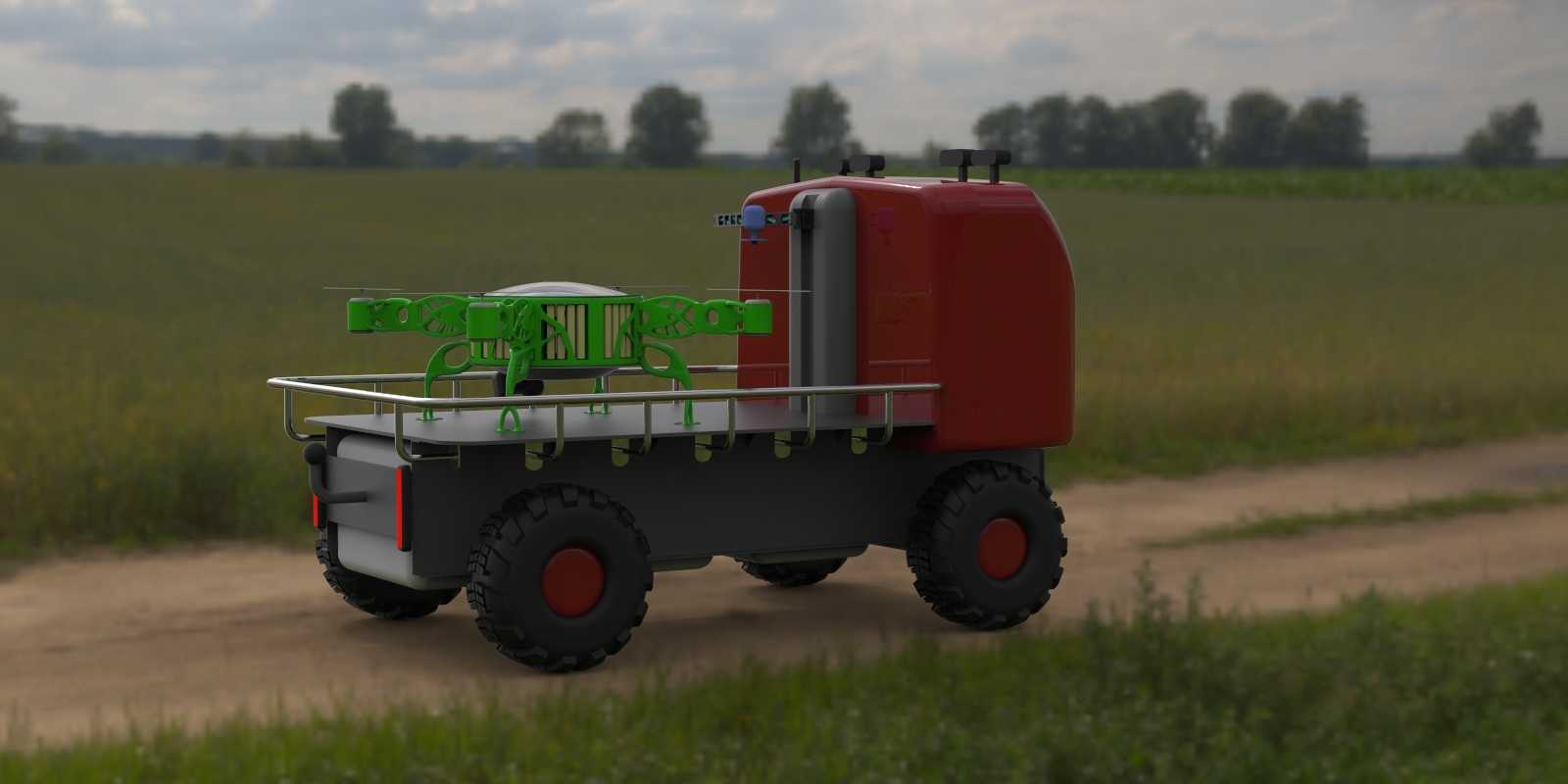

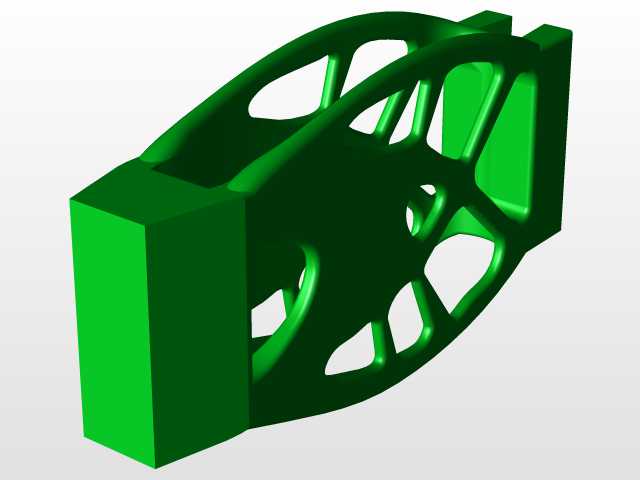

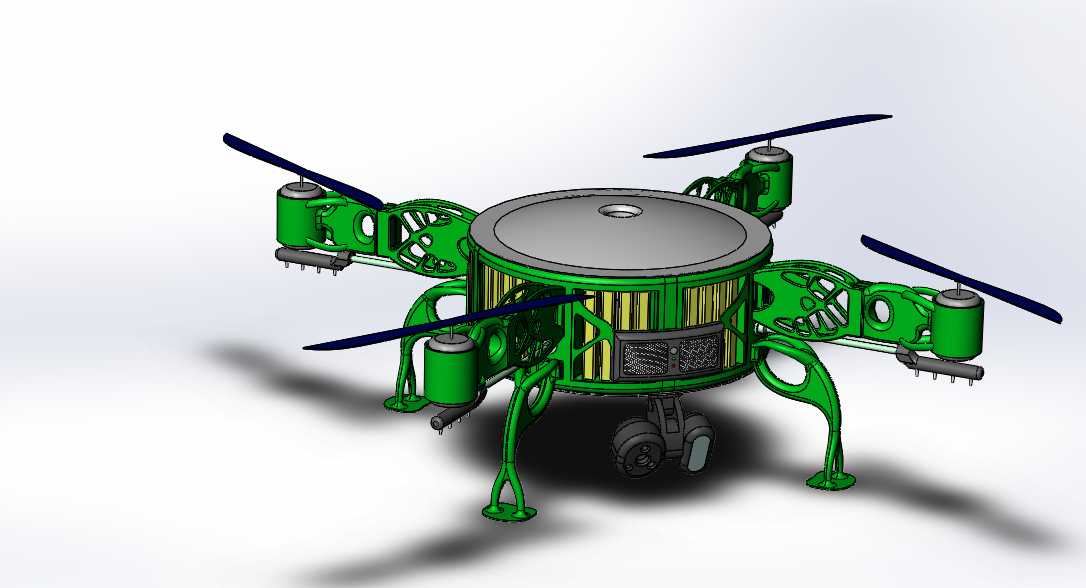

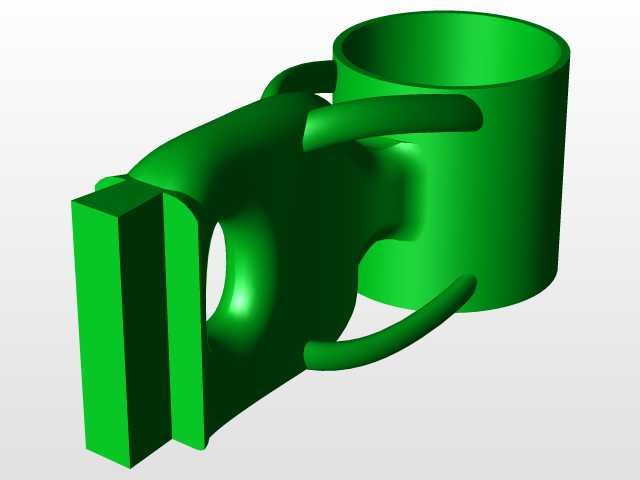

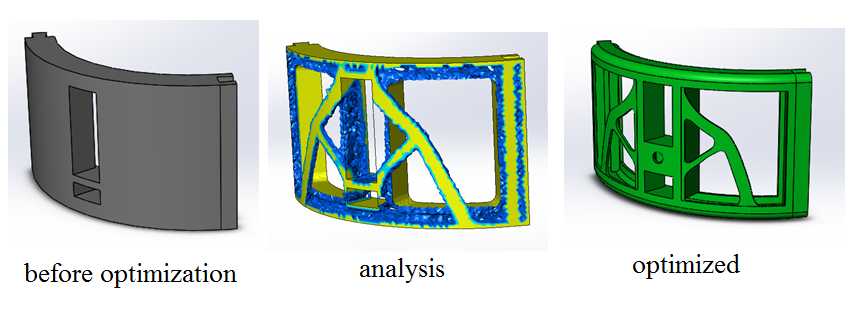

这套结构面向大田农业作业场景设计，核心解决传统植保作业中设备自重过大、载荷冗余、转场补给效率偏低的实际问题，整体围绕作业全流程的工况需求做结构迭代。四旋翼机身的核心承力部件，包括机身主框架、机臂横梁、起落支撑腿都做了拓扑优化处理，优化过程以作业工况下的载荷分布为依据，剔除非承力区域的冗余材料，在保证结构刚度、抗冲击性能满足田间起降、飞行作业要求的前提下，最大限度降低整机自重，提升有效载荷占比，所有优化后的结构件都适配熔融沉积成型类3D打印工艺的成型边界，无需额外添加支撑即可完成打印，降低小批量试制的成本与周期。配套的移动补给站采用小型轮式底盘结构，尺寸匹配田间窄路通行要求，货舱区域预留了电池存放、种料/药剂装载的固定位，可跟随作业人员在田块间转场，随时为无人机提供电池更换、物料补给的支撑，减少无人机往返固定补给点的空飞行程，提升单架次作业的有效覆盖面积。旋翼部分的安装座做了一体化集成设计，将电机固定位、电调安装槽、走线通道整合在同一结构件上，减少装配环节的紧固件数量，降低田间作业时的松动故障概率；起落架的支撑角度经过反复校核，可适应坡度不超过15度的不平整田面起降，避免侧翻风险。机身顶部的载荷舱采用快拆结构，可根据作业需求快速更换播种、喷药、巡检等不同功能的载荷模块，适配多场景的农业作业需求。移动站的轮组采用宽幅低气压胎设计，降低对松软田面的压强，避免在泥泞地块陷车，底盘的牵引位可适配小型农用动力设备拖行，也可人工推行转场。整套结构的装配公差控制在0.2mm以内，所有连接位都做了防呆设计，非专业人员也可快速完成组装调试，机臂部分采用可折叠的优化结构，折叠后整机收纳尺寸可缩小60%，方便转场运输时放置在普通农用车辆的货舱内。
