ECS单片晶体滤波器3838外壳结构设计

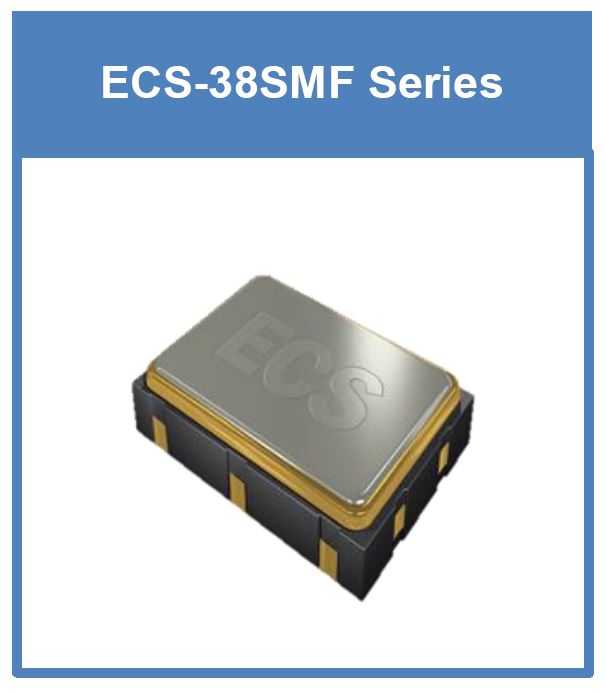

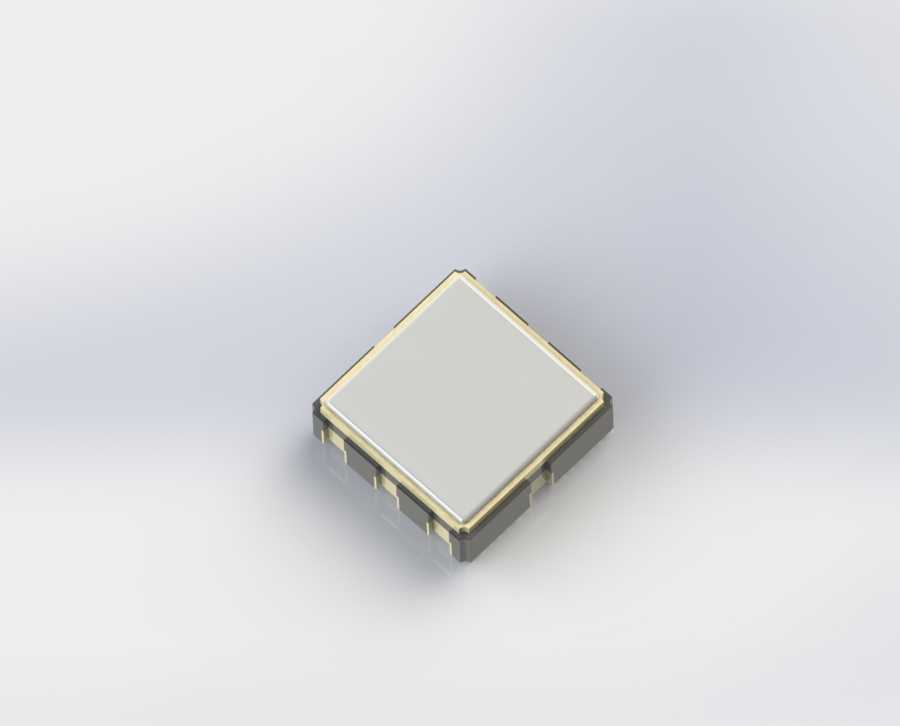

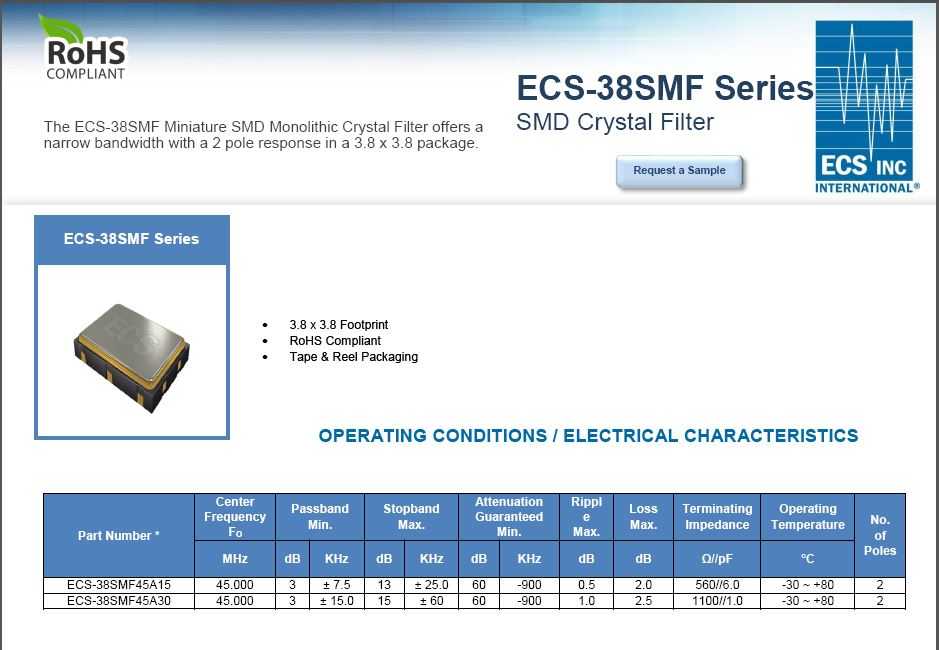

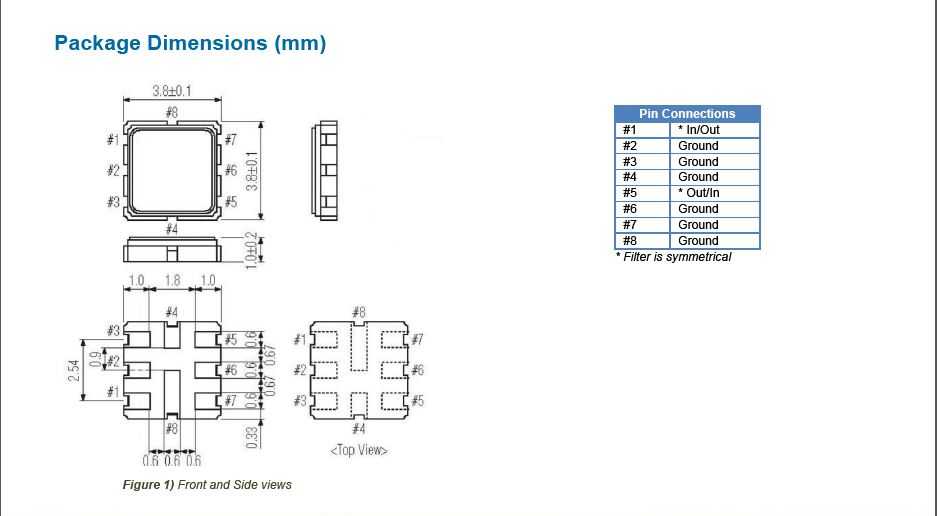

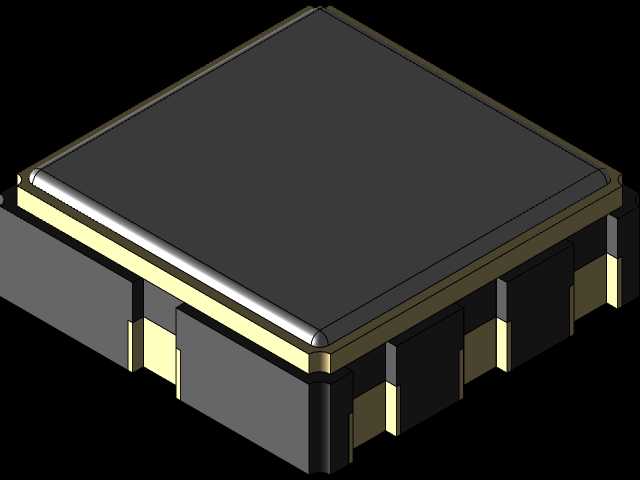

在射频通信链路的前端设计中，混频后的中频信号往往携带大量杂散分量与带外噪声，若直接送入后级解调电路，会直接拉低接收灵敏度、抬高误码率，单片晶体滤波器正是承担中频选通滤波的核心器件，本次建模的3838规格外壳，就是适配这类MCF单片晶体滤波器的SMT封装载体。从实际选型适配角度看，3.8mm×3.8mm的方形贴片尺寸，是当前紧凑型射频板卡的主流封装边界，设计时严格控制了外壳的总高度与引脚共面度，避免回流焊过程中出现立碑、虚焊问题，引脚排布完全匹配常规PCB焊盘的间距规范，不需要额外定制特殊焊盘，能直接兼容现有SMT产线的贴装流程，不管是消费级无线通信模块，还是工业级射频采集设备，都能直接套用该封装的布局规则。从结构设计思路出发，这款外壳采用金属围框加陶瓷基座的经典封装结构，金属外壳一方面为内部的晶体谐振极提供电磁屏蔽，隔绝板上其他高速数字信号的辐射干扰，避免滤波通带内出现异常杂散响应，另一方面也为内部晶片提供机械防护，抵御产线组装、终端使用过程中的振动、冲击载荷，防止晶片碎裂或者电极引线脱落。外壳的引脚从侧边引出，焊接后与PCB地平面形成连续的屏蔽通路，进一步提升抗干扰能力，设计时特意优化了外壳与基座的封接边结构，保证封接后的气密性，避免水汽、粉尘进入内部腐蚀晶体电极，延长器件在潮湿、多尘工业场景下的使用寿命。在实际电路应用中，这类滤波器通常布置在第一级射频混频器的输出端，用来将下变频后的中频信号筛选到标准频率点，常见的适配中频包括10.7MHz、21.4MHz，也可覆盖45MHz、55MHz、70MHz、90MHz等频段，外壳的内部腔体尺寸经过精确核算，预留了足够的空间放置不同极数的晶体晶片，既可以适配带宽16kHz的宽通带选型，也能容纳3.75kHz窄带滤波的晶片组，满足不同信道间隔的通信系统要求。建模过程中严格还原了外壳的倒角、引脚成型角度、封接台阶等细节，结构工程师在做PCB布局时，可以直接调用该模型进行器件干涉检查，确认外壳与周边屏蔽罩、相邻器件的安全间距，避免后期打样出现装配干涉；做热仿真时也能准确还原器件的贴装接触面积，评估长时间工作下的温升对滤波参数的影响。对于射频硬件设计人员来说，精准的外壳模型能提前预判SMT贴装的偏移容忍度，优化钢网开口设计，保证焊接良率，不需要等实物到场后再调整板卡布局，能有效缩短射频模块的研发迭代周期。
