航天发射场景运载火箭外观结构

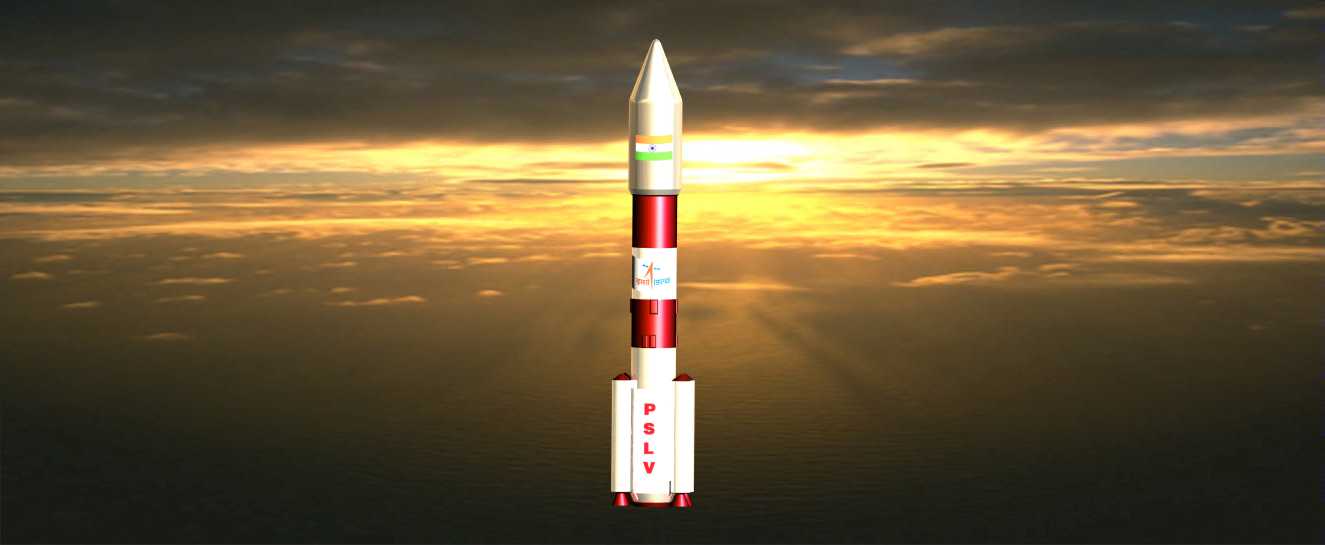

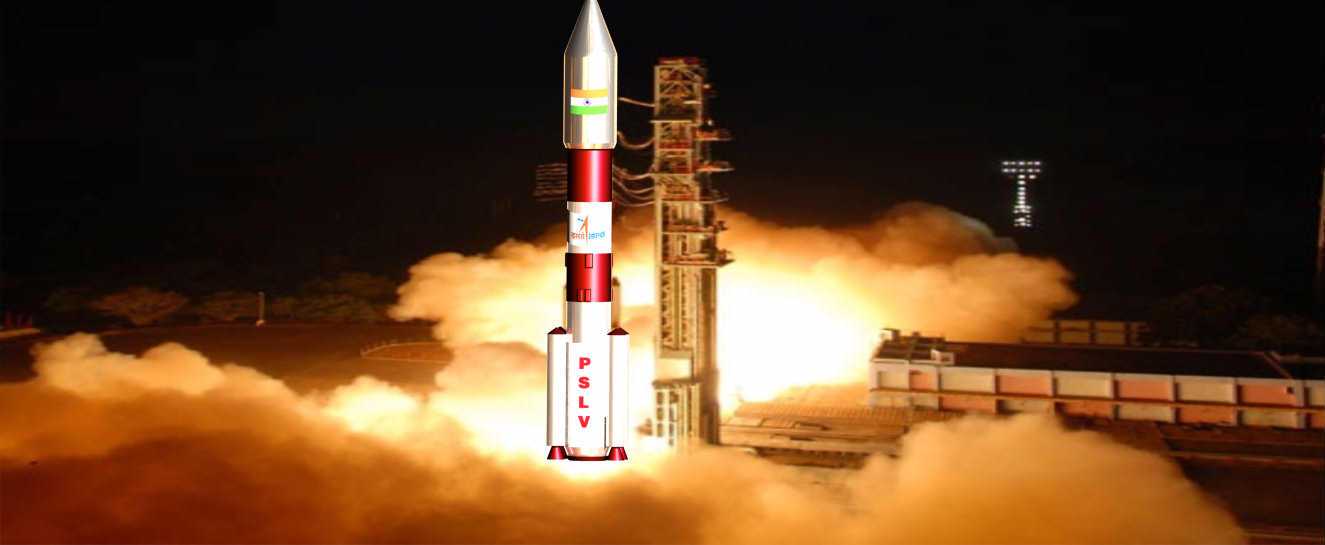

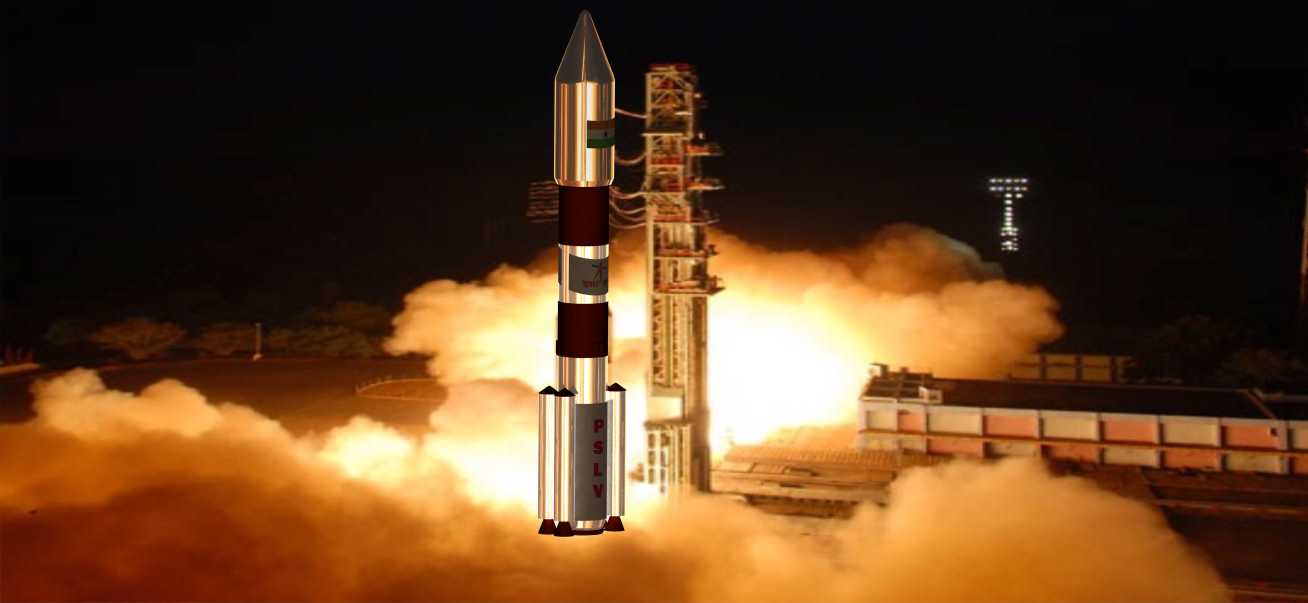

该运载火箭结构还原了现役中型液体运载火箭的典型布局，箭体采用分段式设计思路，从箭尖到箭尾依次设置整流罩、仪器舱、燃料贮箱段、助推器连接段、尾段与发动机喷管区域，各段之间通过环形连接框实现结构衔接，建模时充分考虑了箭体圆柱段的同轴度公差要求，所有分段的对接端面均预留了标准法兰连接位，可直接拆分用于箭体内部管路、电气系统的细化建模。从实际应用场景来看，这类火箭结构模型可用于航天发射流程演示、发射场系统布局验证、航天科普展项开发，也可作为航天类专业课程中运载火箭总体设计章节的教学演示载体，帮助结构设计人员快速理解箭体各舱段的位置关系与载荷传递路径。箭体外形尺寸按照真实火箭1:20的缩放比例设定，整流罩采用冯·卡门曲线线型，能有效降低上升段的空气阻力，助推器对称布置在芯一级周围，每个助推器通过前、中、后三个连接点与芯级箭体绑定，建模时还原了助推器尾端的稳定翼结构，可直观呈现火箭起飞阶段的气动稳定设计逻辑。在安装边界层面，模型配套还原了发射台的固定支撑结构、发射场勤务塔的主体框架，火箭底部与发射台支撑臂的接触位置预留了标准安装接口，可直接适配发射场景的周边配套设施建模，箭体表面的管路走线、标识色块均按照真实涂装逻辑布置，没有多余的冗余结构，方便后续根据不同型号火箭的特征做参数化修改。设计过程中重点考量了箭体结构的力学传递路径，芯级箭体的主承力梁从尾段发动机机架一直延伸到整流罩底部，能将发动机推力均匀传递到整个箭体，助推器的推力则通过连接结构传递到芯级承力段，避免局部应力集中，这种结构还原能帮助建模人员理解航天运载器的总体设计逻辑，也可用于发射场应急撤离路径、发射工位布局的仿真验证工作。
