航空用轴承安装支撑固定支架结构

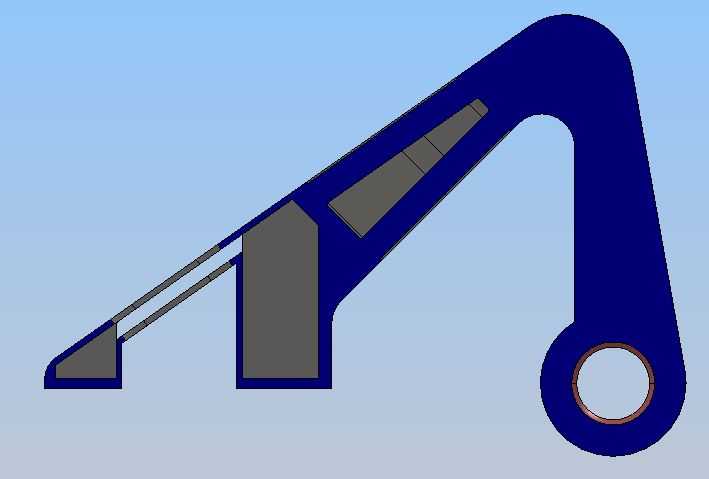

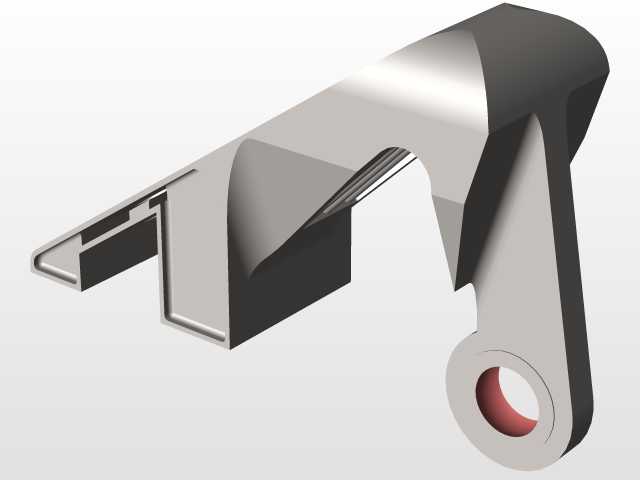

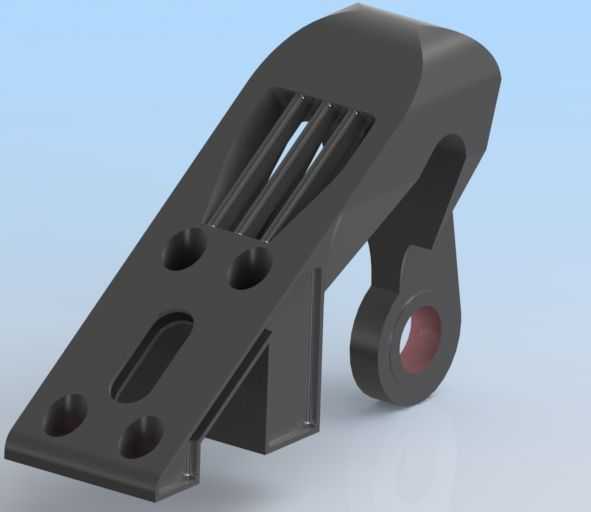

该支架作为航空传动系统中的核心承载连接件，主要应用于飞机机身内部轴承组件的安装定位场景，承担着固定轴承外圈、传递径向与轴向复合载荷、隔绝传动过程振动传导的核心作用，在飞控传动、襟翼调节、起落架收放等涉及旋转轴承布置的子系统中，这类支架是保障轴承运行同轴度、降低传动损耗的关键结构件。从结构设计逻辑来看，整体采用斜置主承载面搭配侧部加强筋的布局，主安装面设置四个沉头安装孔，可通过标准航空螺栓与机身基准安装面实现刚性连接，安装面中间开设的长条形减重孔，在保证安装面平面刚度的前提下，有效降低了构件自身重量，符合航空零部件轻量化的设计要求；侧部延伸的轴承安装位采用同轴镗孔设计，孔内预留轴承外圈安装的配合公差带，孔端设置的限位凸台可限制轴承工作过程中的轴向窜动，安装位与主承载面之间设置的三道纵向加强筋，顺着载荷传递路径布置，可将轴承工作时产生的交变载荷均匀分散到整个主安装面，避免局部应力集中导致的结构疲劳失效。从安装边界来看，主安装面的孔位间距严格匹配航空标准安装基准，安装后整体突出安装面的高度控制在紧凑范围内，不会与周边管路、线缆布置产生空间干涉，轴承安装孔的轴线与主安装面呈固定倾角，适配特定传动路径下的轴承布置角度要求，无需额外加装调整垫片即可保证轴承的安装同轴度。构件整体重量控制在合理区间，材质选用航空常用高强度铝合金，在满足强度冗余要求的同时兼顾减重需求，结构上所有棱边均做倒圆角处理，避免应力集中点的产生，同时减少安装过程中对操作人员、周边管线的剐蹭风险。在实际工况中，该支架可承受飞行过程中产生的多向交变载荷，加强筋的布置方向完全贴合载荷传递路径，不会出现结构冗余或强度不足的问题，主安装面的沉头孔设计可保证螺栓安装后头部不突出安装平面，进一步压缩了构件的安装占用空间，适配飞机内部紧凑的布置环境。轴承安装位的侧壁开设的减重槽，在不影响孔位配合刚度的前提下，进一步降低了构件自重，同时也为轴承的润滑脂留存、散热提供了额外空间，可延长轴承的连续工作寿命，减少日常维护的频次。
