波音787梦幻客机曲面造型设计

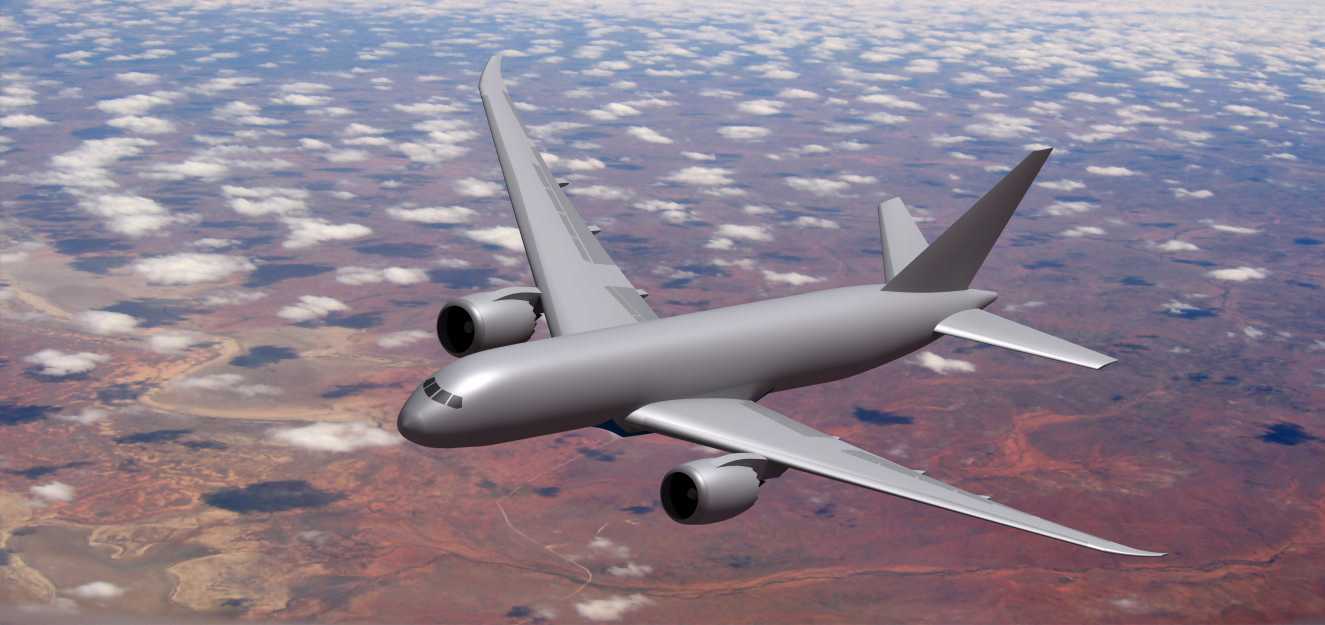

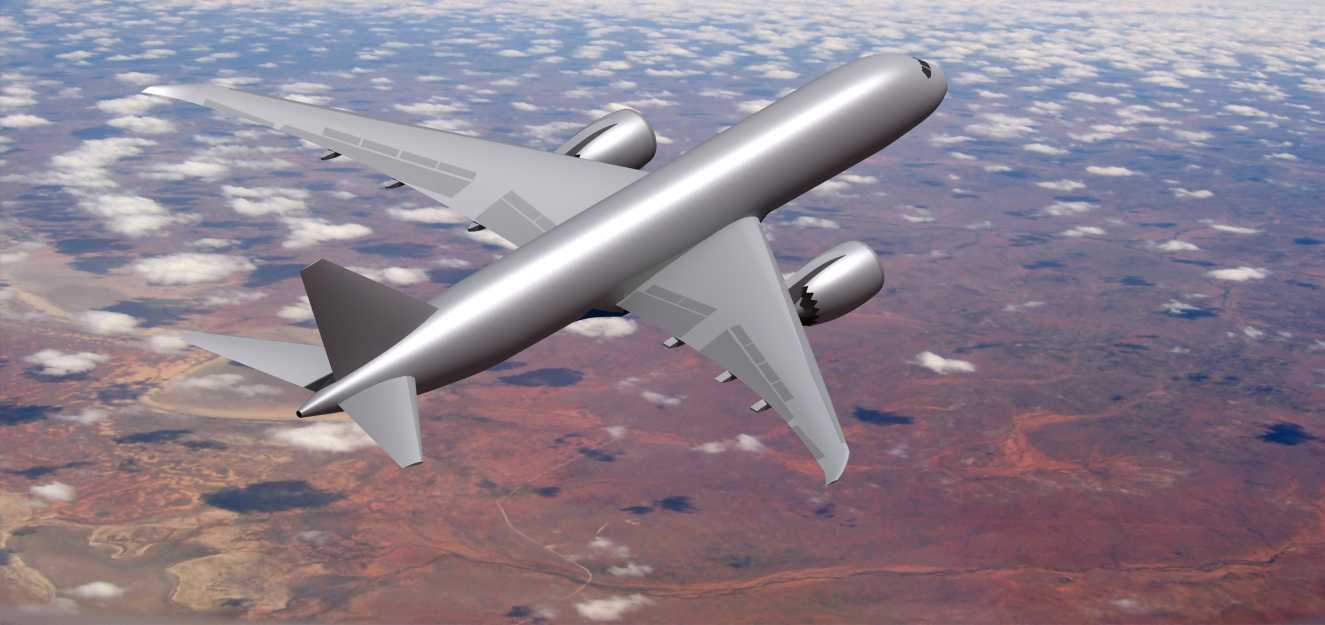

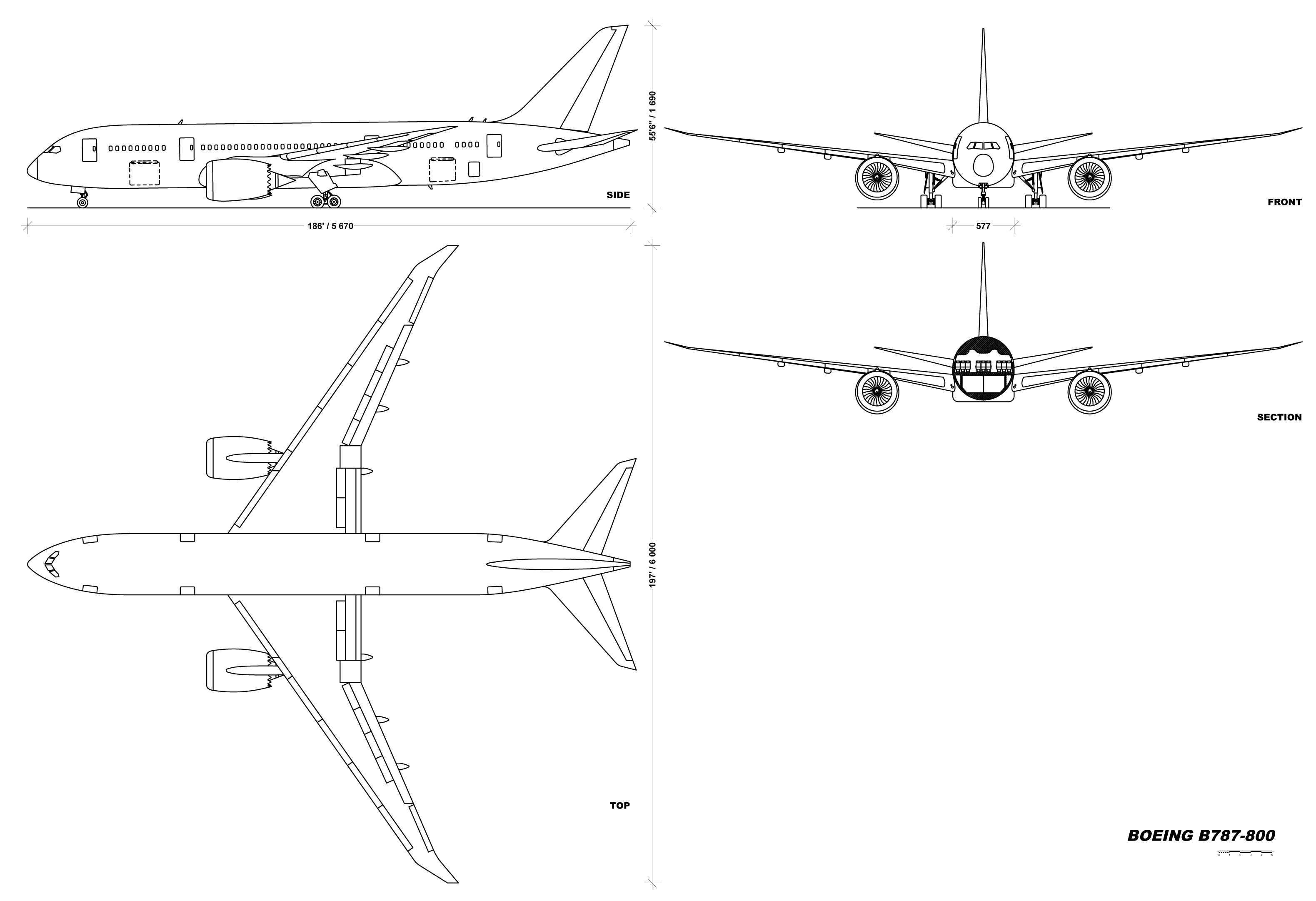

这款宽体民用客机的三维造型，核心围绕跨洋干线客运的实际运营需求展开设计，在气动外形层面做了大量贴合工程实际的曲面优化。从机身整体轮廓来看，宽体截面的设计充分考虑了客舱布局的空间需求，能够在保证机身截面气动阻力最小化的前提下，留出足够的客舱座椅排布、行李舱设置以及客舱管路、线路的敷设空间，机身长细比经过多轮气动校核，兼顾了高亚音速巡航状态下的升阻比特性与低速起降阶段的操控稳定性。机翼部分采用了典型的超临界翼型设计思路，机翼后掠角、翼梢小翼的弧度与倾斜角度都贴合真实机型的气动参数，能够有效降低巡航阶段的诱导阻力，提升燃油效率，机翼下方的发动机吊舱安装位置经过安装边界校核，既保证了发动机进气道的气流不受机身、机翼的紊流干扰，也预留了足够的维护操作空间，同时避免发动机运转振动对机翼主体结构产生额外的疲劳载荷。尾翼部分的垂尾、平尾外形与安装角度都经过配平特性测算，能够在全飞行包线内保证飞机的纵向与航向稳定性，舵面的分块设计也预留了操纵机构的安装空间，符合真实机型的结构分块逻辑。机头部分的曲面过渡从雷达罩位置开始，顺滑衔接驾驶舱风挡区域，既保证了雷达波的透波性能需求，也让风挡区域的气流不会产生额外的紊流，降低飞行过程中的风阻与风噪。整个造型的曲面构建全程遵循航空产品的曲面连续性要求，所有曲面之间都达到G2连续标准，不会出现曲面折角、曲率突变的问题，既可以用于航空类专业教学中的曲面造型演示，也能作为航空科普展项的三维素材使用，还能为相关航空装备的概念设计提供外形参考。在细节处理上，机身表面的舱门轮廓、机翼前后缘的缝翼与襟翼分块线都做了贴合实际结构的刻画，没有出现违背工程常识的结构错位，起落架舱的位置预留也符合宽体客机的结构布局逻辑，能够直观展现民用干线客机的整体外形特征与结构分块思路，帮助结构设计从业者理解大型航空装备曲面造型的构建逻辑与工程约束条件。
