航空用轻量化铰接支撑轴承座结构

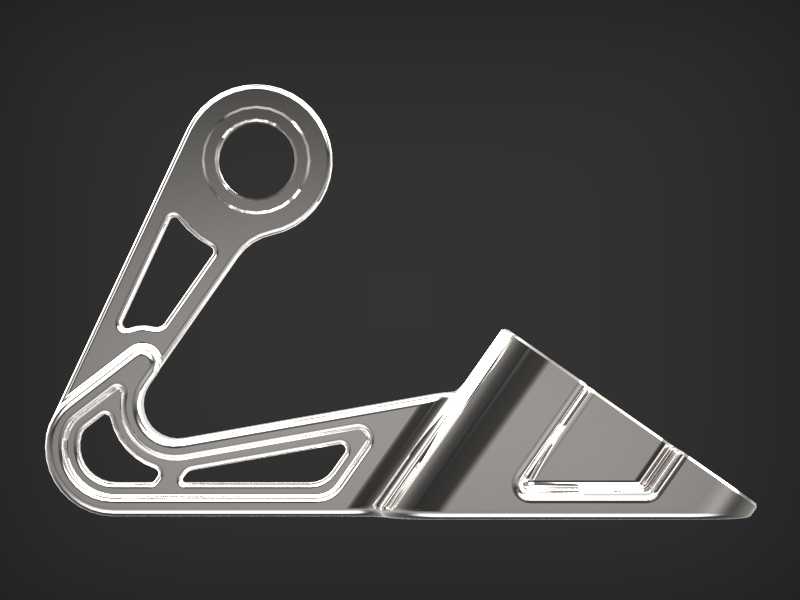

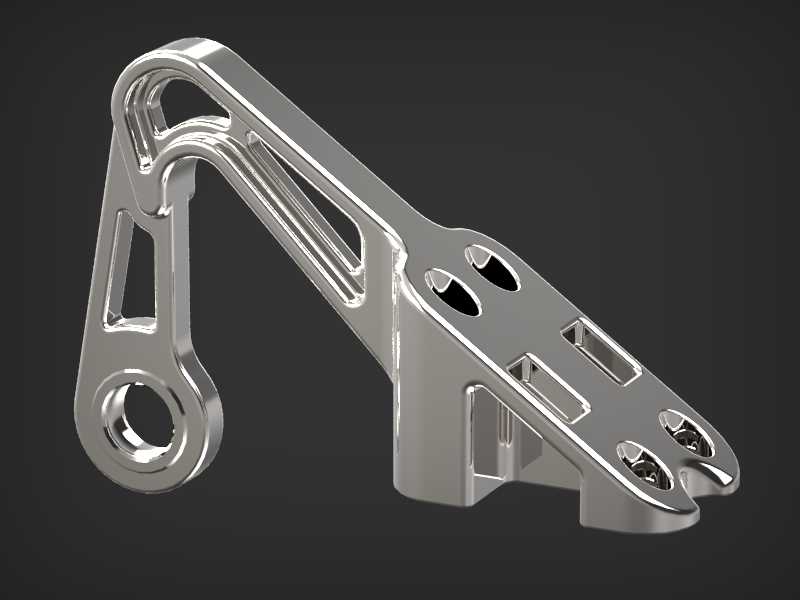

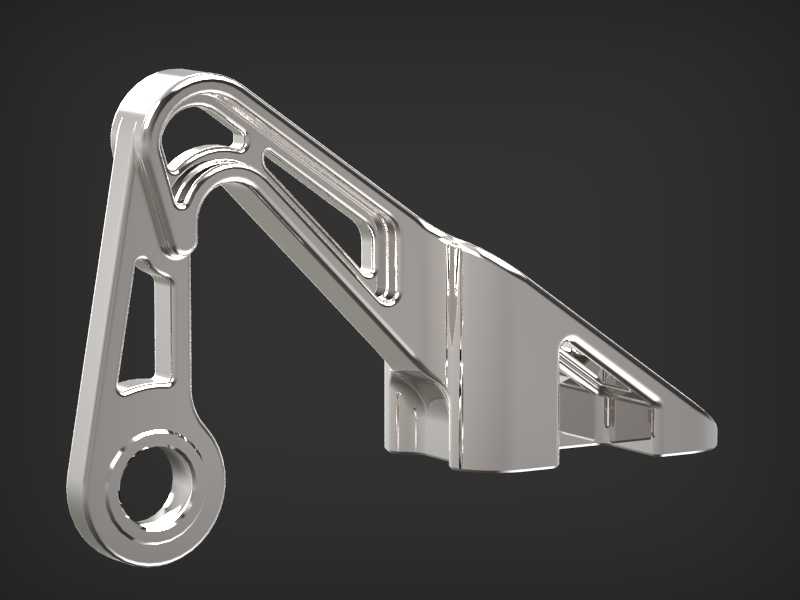

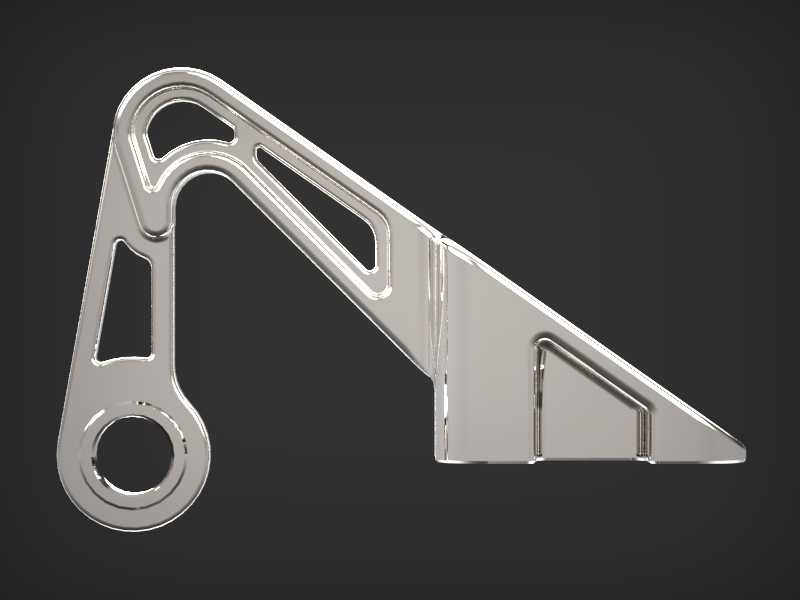

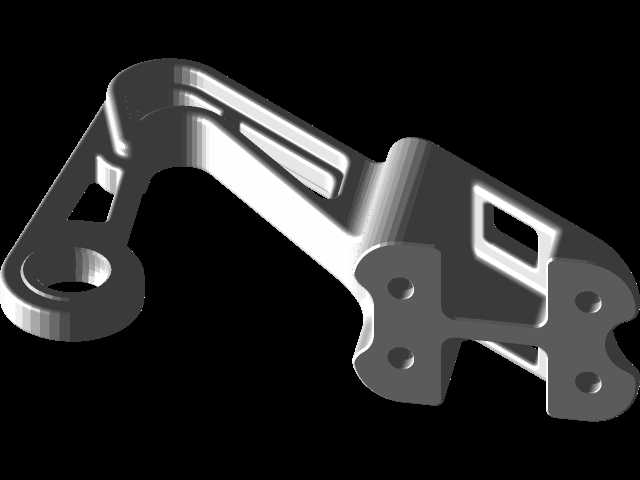

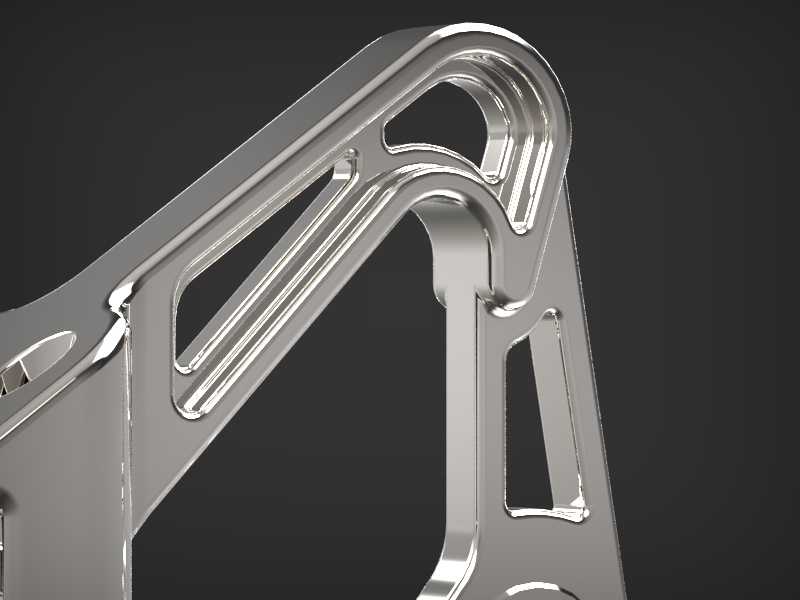

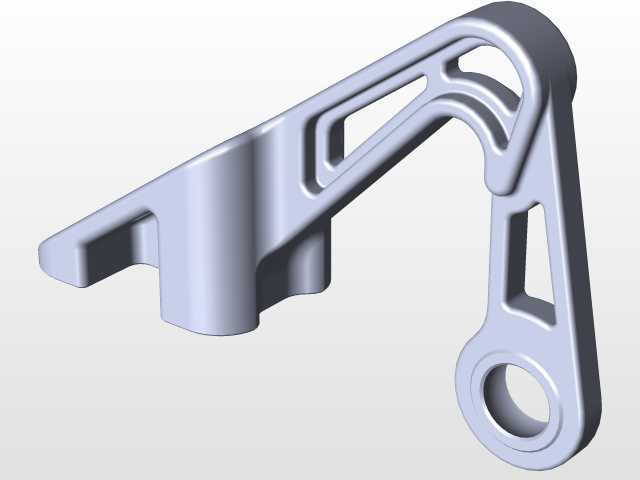

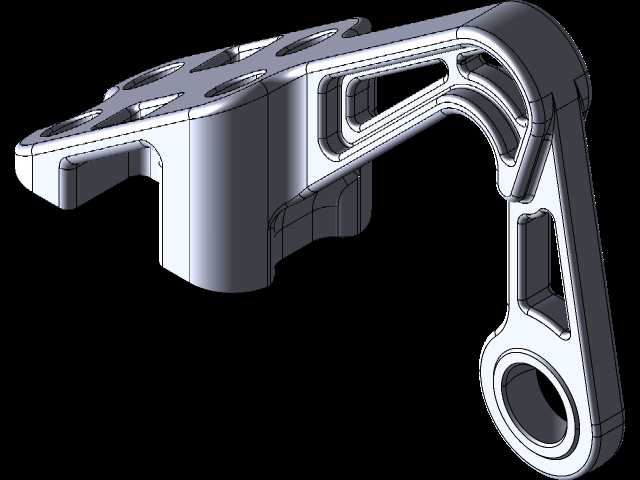

该承力铰接构件主要应用于航空飞行器的操纵连杆与机身结构的连接点位，承担交变载荷下的转轴支撑与载荷传递作用，在飞行过程中需要持续承受气动载荷带来的拉压复合力，同时要适配飞行姿态调整时的小角度铰接摆动需求，避免连接部位出现应力集中导致的疲劳失效。从结构设计来看，整体采用三角桁架式的镂空布局，在保证整体刚度的前提下尽可能去除非承力区域的材料，适配航空领域对构件自重的严苛要求，构件一端设置带镗孔的轴承安装位，内孔预留轴承压装的公差余量，孔周设置加厚凸缘来提升孔位的局部承压能力，避免轴承压装后出现孔口变形。另一端为平面安装基面，基面预留螺栓过孔的加工余量，安装面与主体承力臂之间设置渐变过渡的加强筋，筋条走向完全贴合主载荷的传递路径，减少载荷传递过程中的应力突变。两侧的镂空槽并非等宽开设，而是根据不同截面的弯矩计算结果调整槽边的壁厚，在弯矩较大的靠近安装孔区域壁厚更大，靠近安装基面的区域则适当减小壁厚，同时所有的棱边都做了大圆角过渡处理，避免尖锐边角带来的应力集中问题，也能减少加工过程中的刀具损耗。从安装边界来看，轴承安装孔的同轴度需要控制在合理公差范围内，保证装入轴承后转轴转动无卡滞，安装基面的平面度需要满足贴合要求，避免安装后出现附加安装应力，构件整体的轮廓尺寸适配对应安装点位的空间余量，不会与周边的操纵拉杆、线束等部件发生运动干涉。在实际使用场景中，这类构件需要配合深沟球轴承或者关节轴承使用，将连杆的摆动转化为轴承内圈的转动，减少铰接部位的摩擦磨损，同时自身的金属材质需要具备足够的疲劳强度，能够承受长时间的交变载荷作用而不出现裂纹，镂空结构除了减重之外，也能减少飞行过程中的迎风阻力，同时便于日常检查时观察构件表面是否存在损伤。设计过程中需要反复校核不同工况下的应力分布，确保最大应力值低于材料的许用应力，同时要兼顾加工工艺性，所有的镂空结构都能通过常规的铣削加工完成，不需要特殊的复杂工艺，降低加工成本与制造难度。
