模块化拼装式立方体卫星结构设计

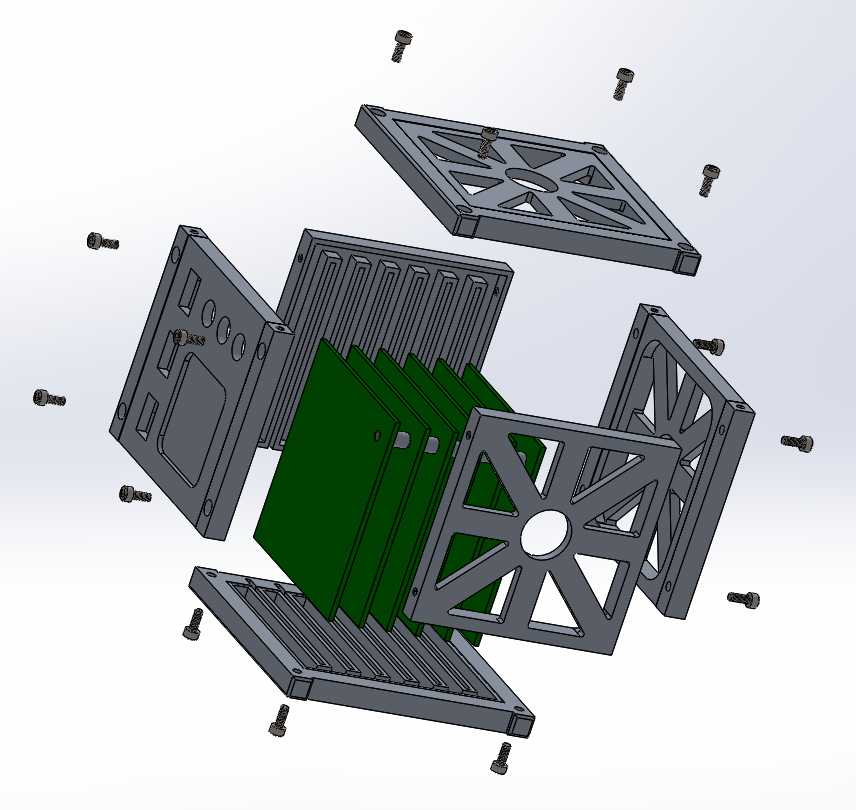

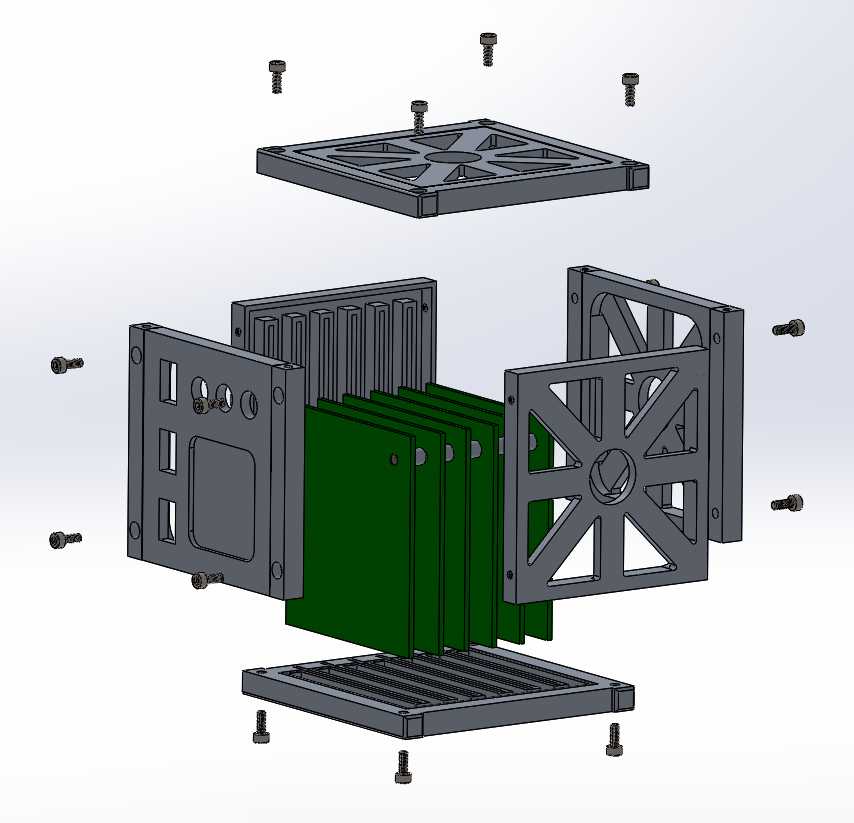

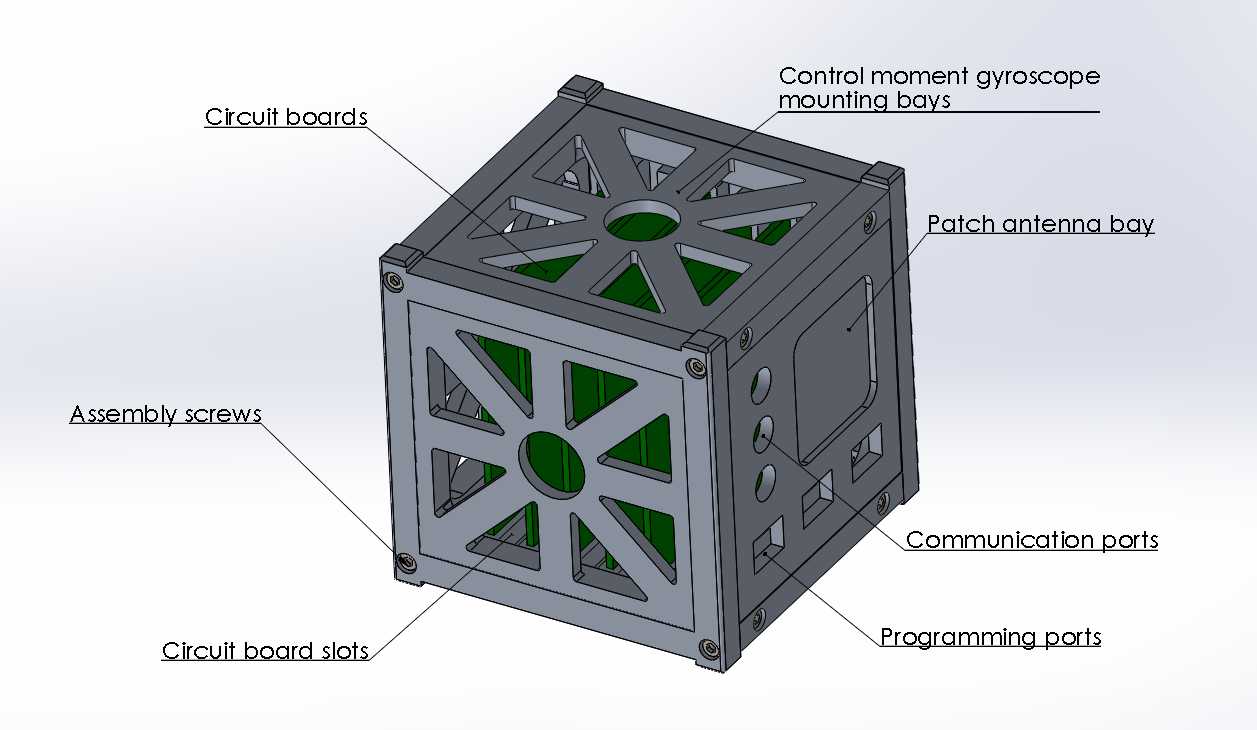

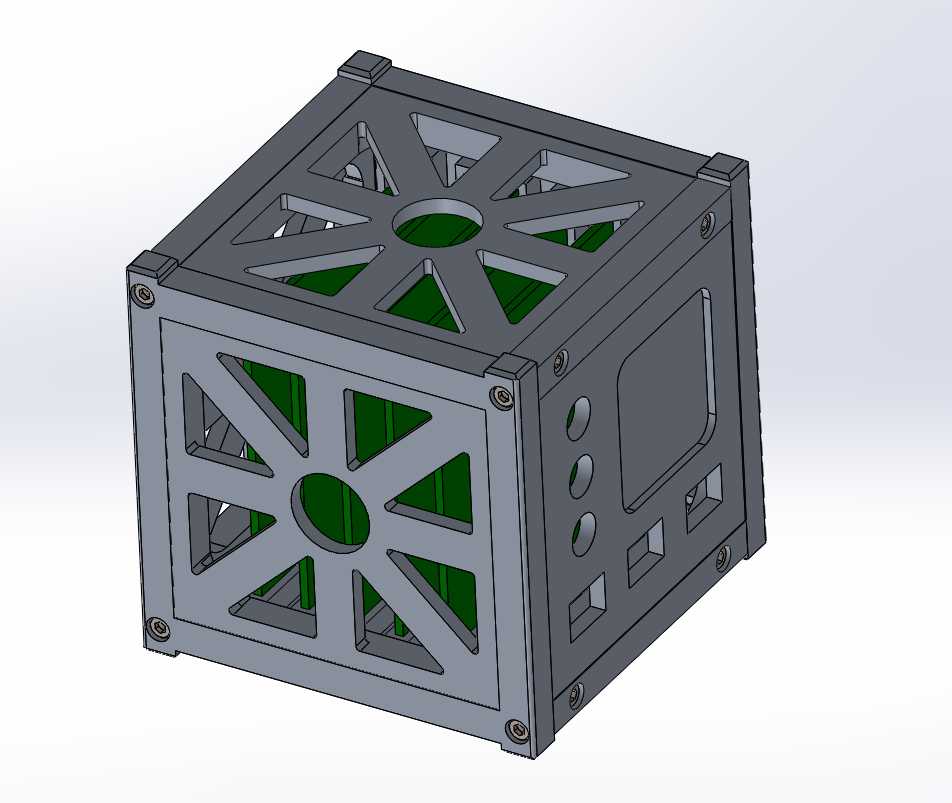

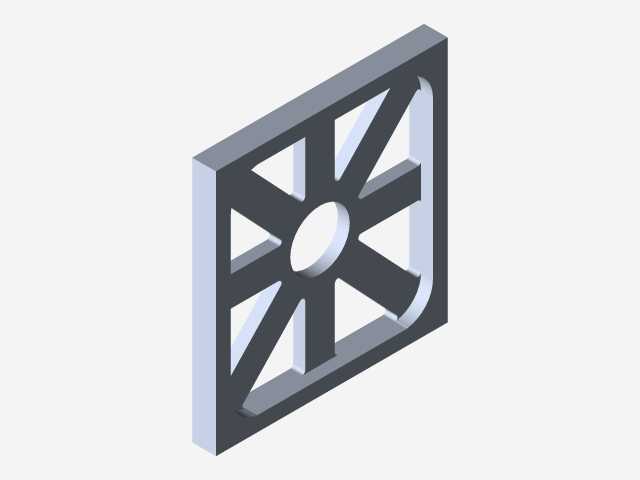

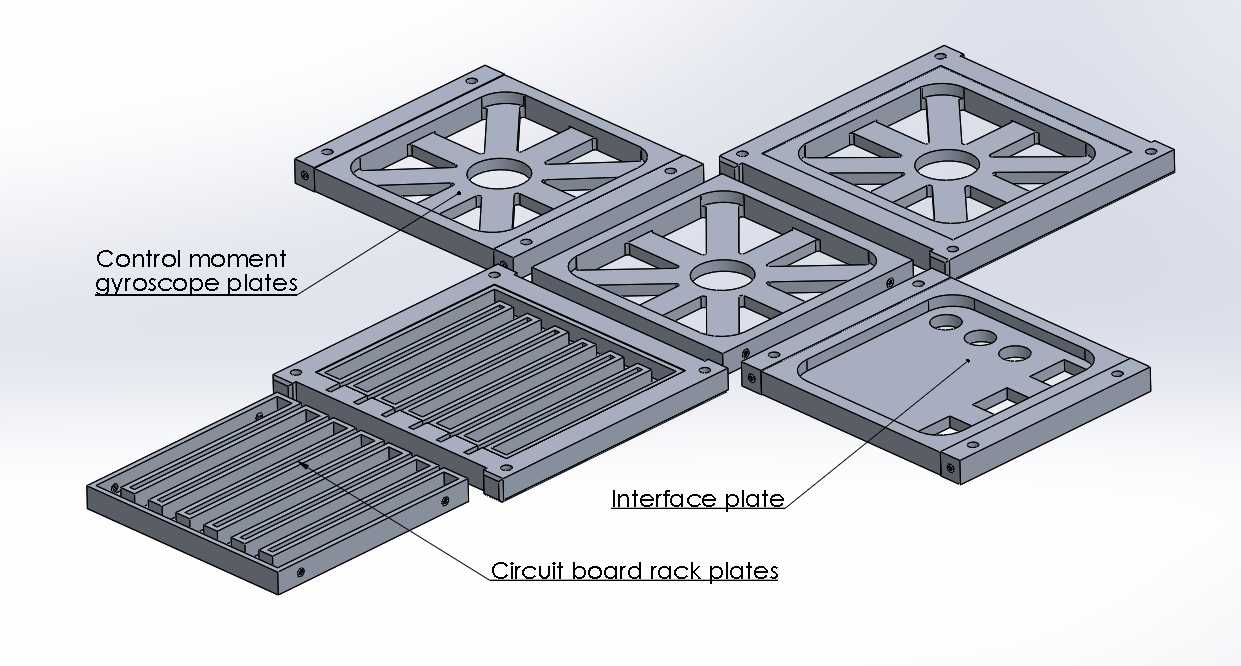

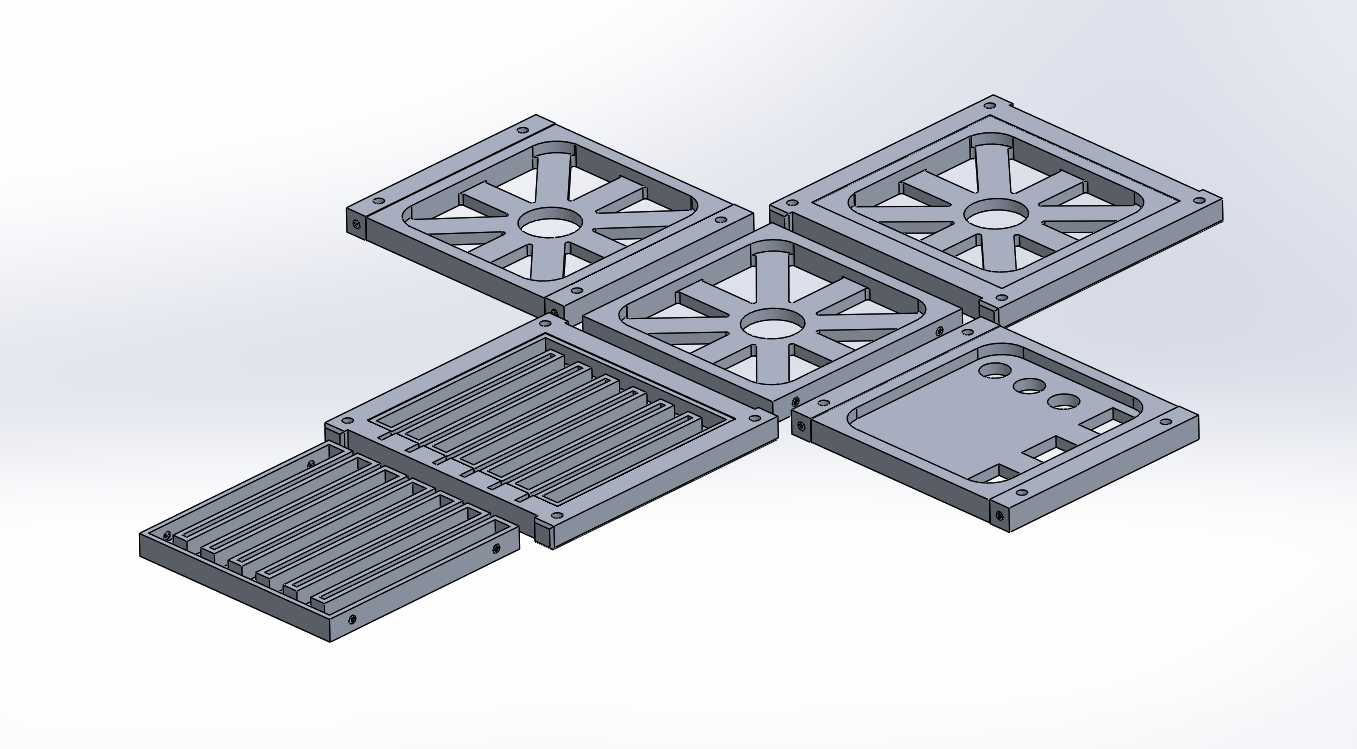

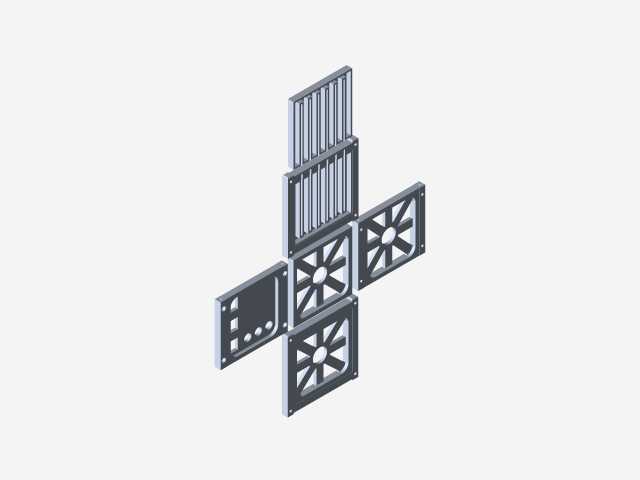

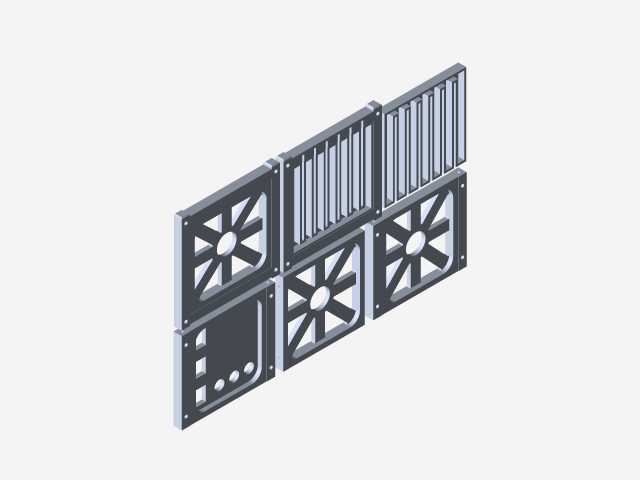

该立方体卫星结构采用平面印版分件设计思路，将整体框架拆分为六块独立平面构件，通过螺钉完成总装拼接，这种分件逻辑大幅降低了加工与装配难度，相比一体化成型的同类结构，单件加工工序更简单，装配容错空间更高，批量生产时的一致性管控难度更低。结构内部预留了充足的装载空间，可容纳六块75毫米乘80毫米、厚度2毫米的印制电路板，板卡通过带垫片的支撑杆完成固定，可避免发射阶段振动导致的板卡窜动，支撑结构同时预留了控制力矩陀螺的安装位，三个正交布置的陀螺电机可直接实现卫星姿态调整功能，无需额外增设姿态控制支架。结构侧面预留了标准接口安装位，可直接贴片安装通讯天线，任意一个侧面都可拓展安装太阳能电池板或外置天线，适配不同轨道任务的能源与通讯需求。主体构件采用7075航空铝合金加工，整体包络尺寸为100毫米立方体，含多氟联苯配重的整星组件重量约0.8公斤，重量控制符合微纳卫星的发射载荷要求。设计时采用模块化选型逻辑，PCB机架、陀螺仪支架、天线接口等功能模块均做了通用化设计，可根据不同任务需求灵活选配功能模块，无需重新设计主体框架，大幅缩短了微纳卫星的研发周期。框架表面做了镂空减重设计，镂空区域同时兼顾散热需求，星载设备工作时产生的热量可通过镂空区域直接向外辐射，避免密闭结构导致的内部积温过高。拼接位置设计了定位止口，装配时可快速完成各板件的对位，降低总装时的调试难度，连接螺钉采用沉头设计，装配后外表面无凸起结构，可避免卫星入轨后凸起结构产生额外的气动阻力或对其他在轨设备造成干涉。
