试验用航空电子系统箭体结构设计

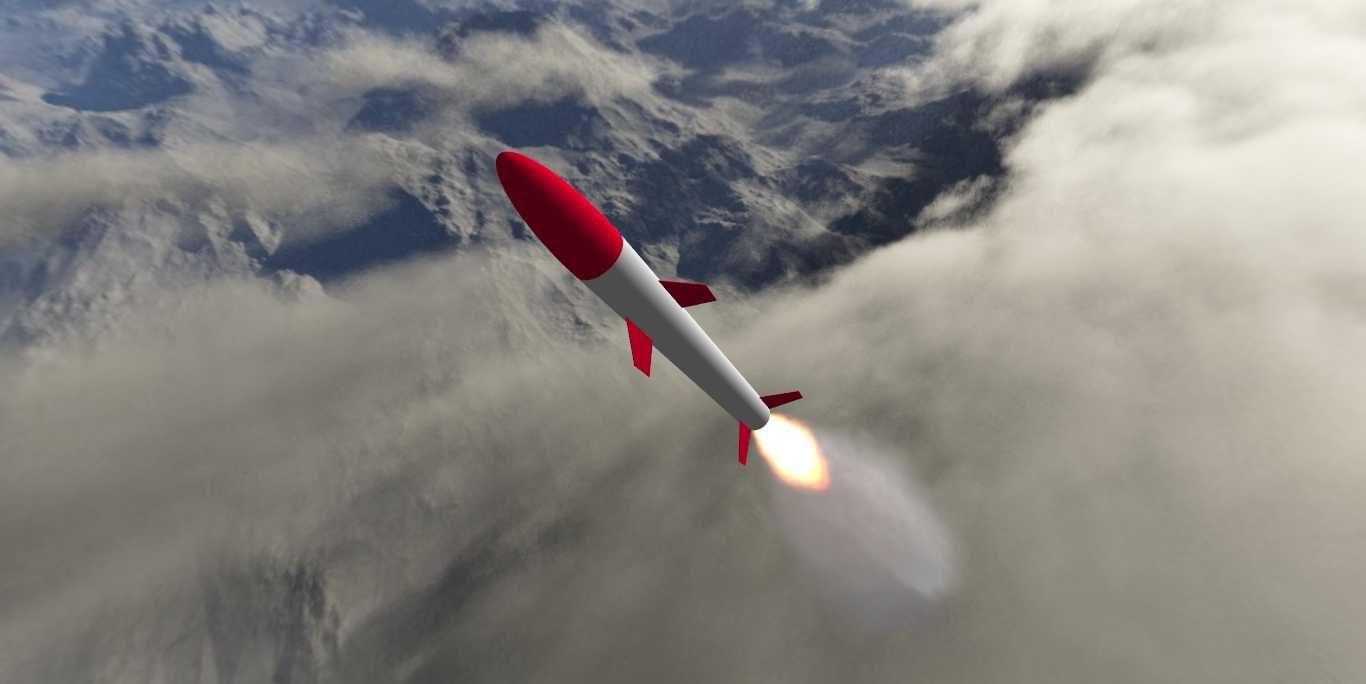

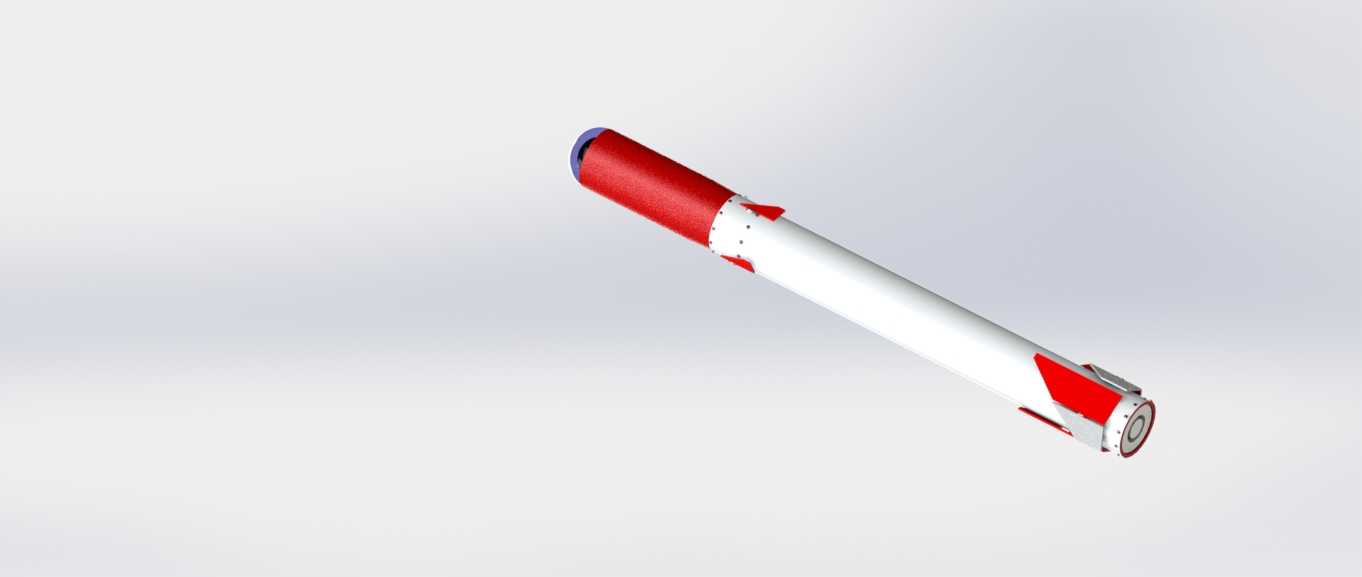

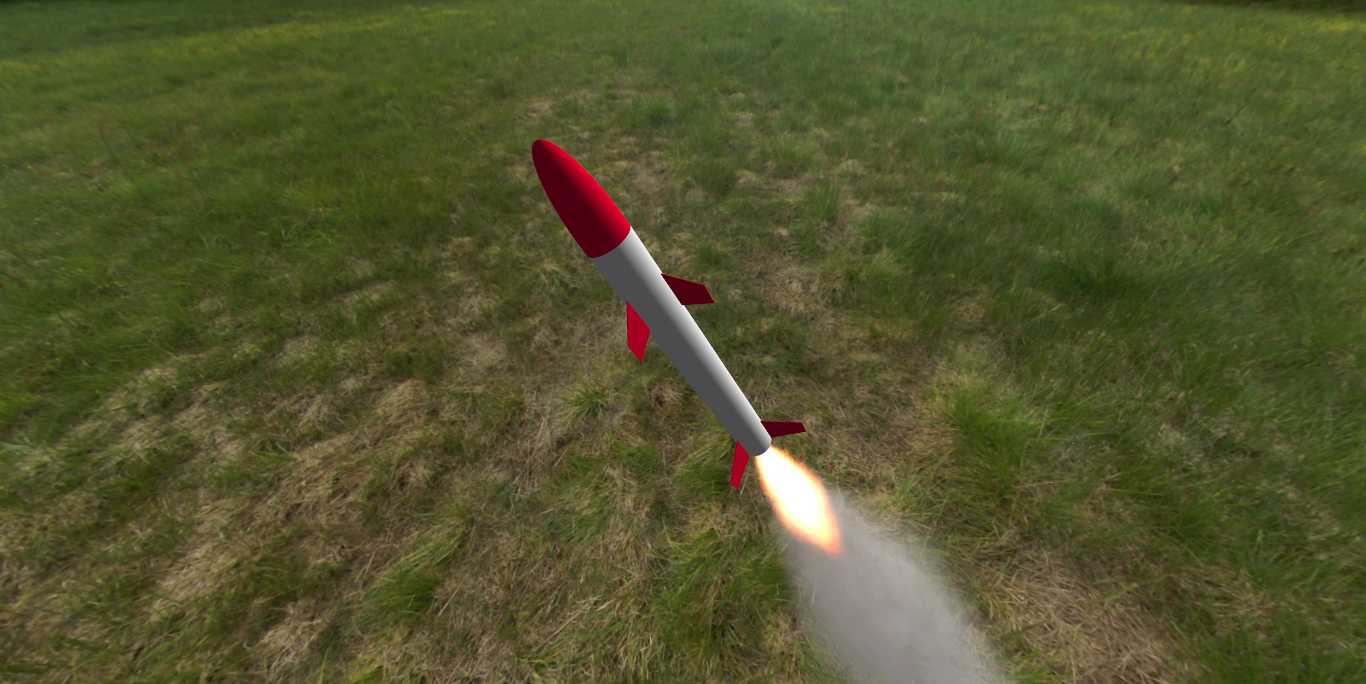

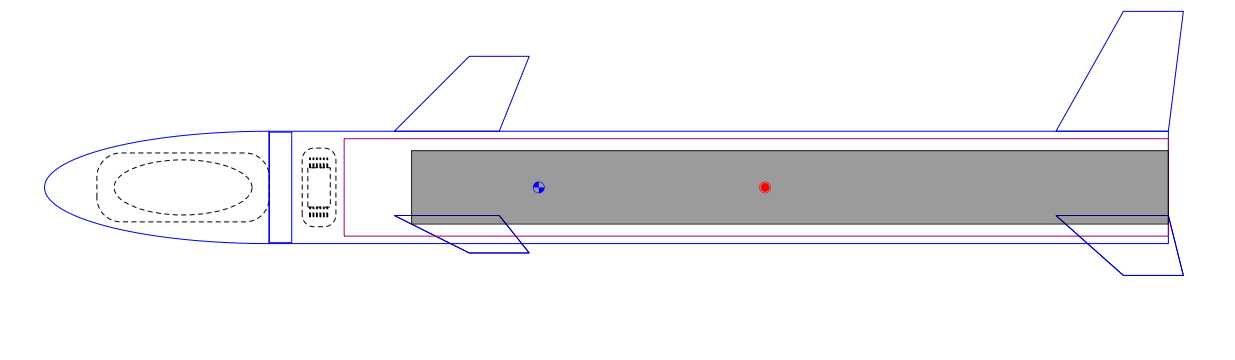

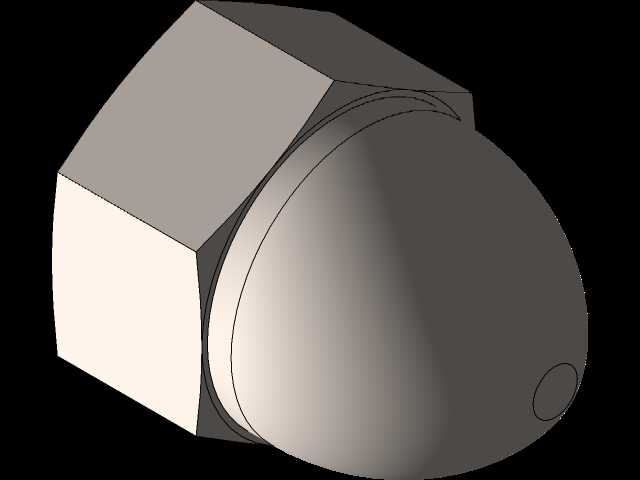

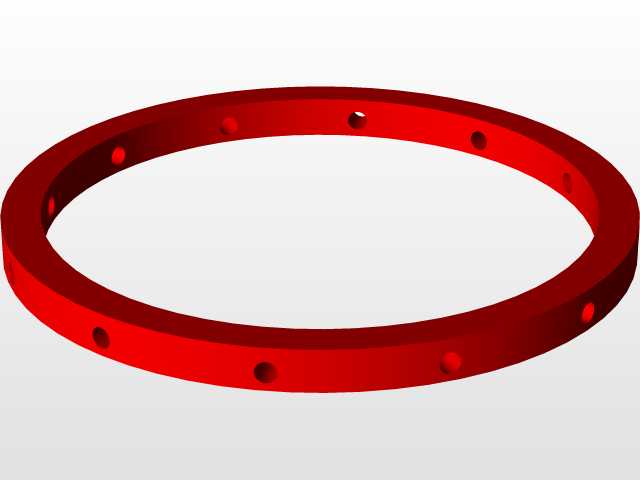

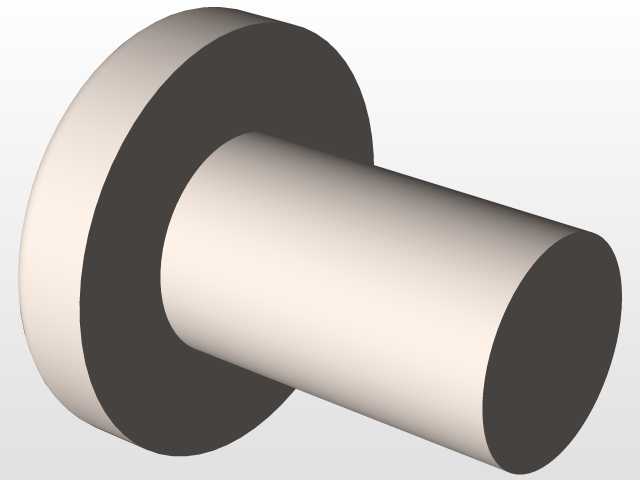

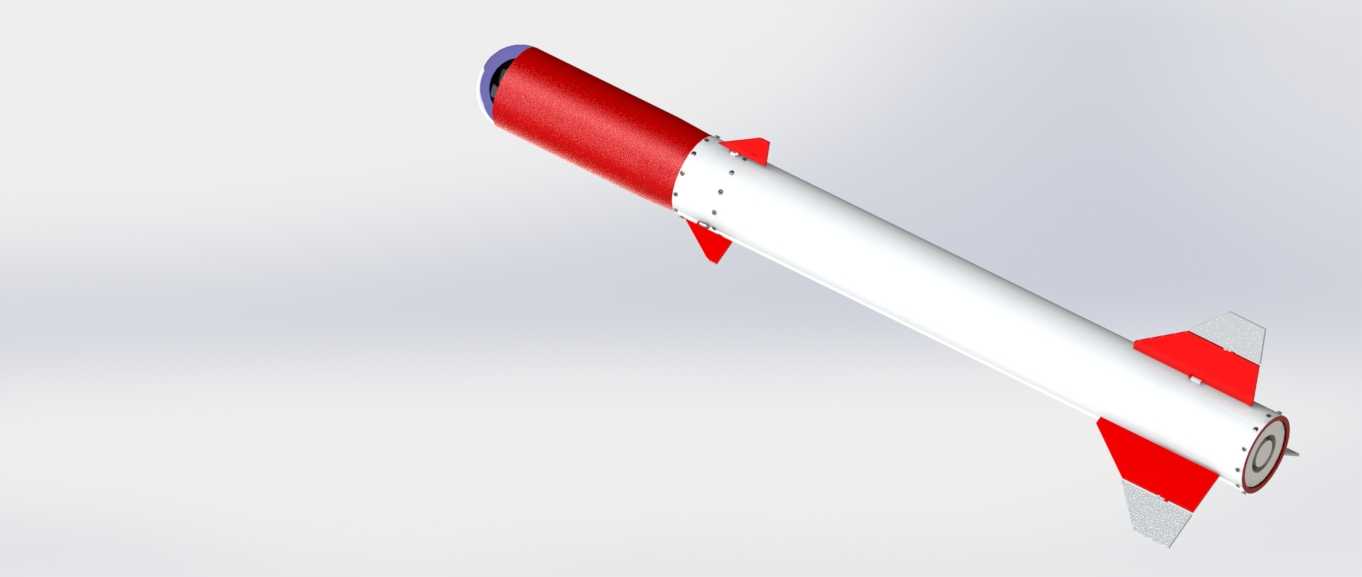

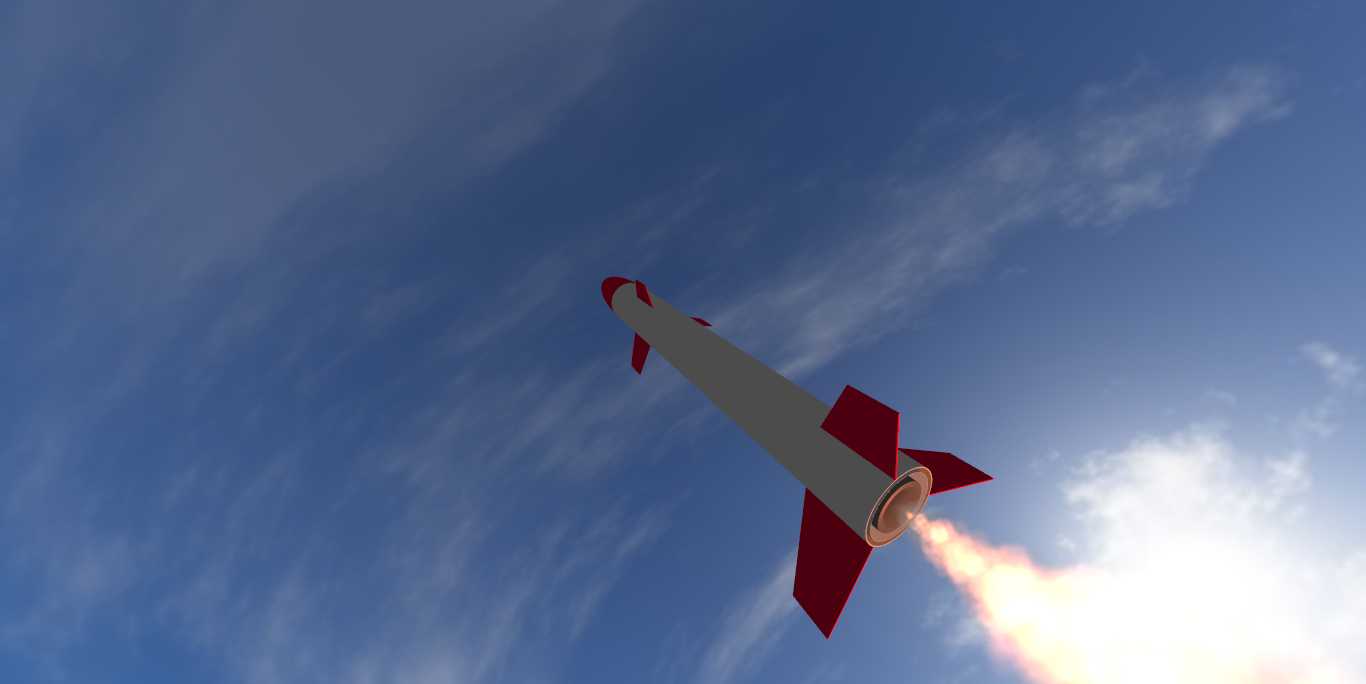

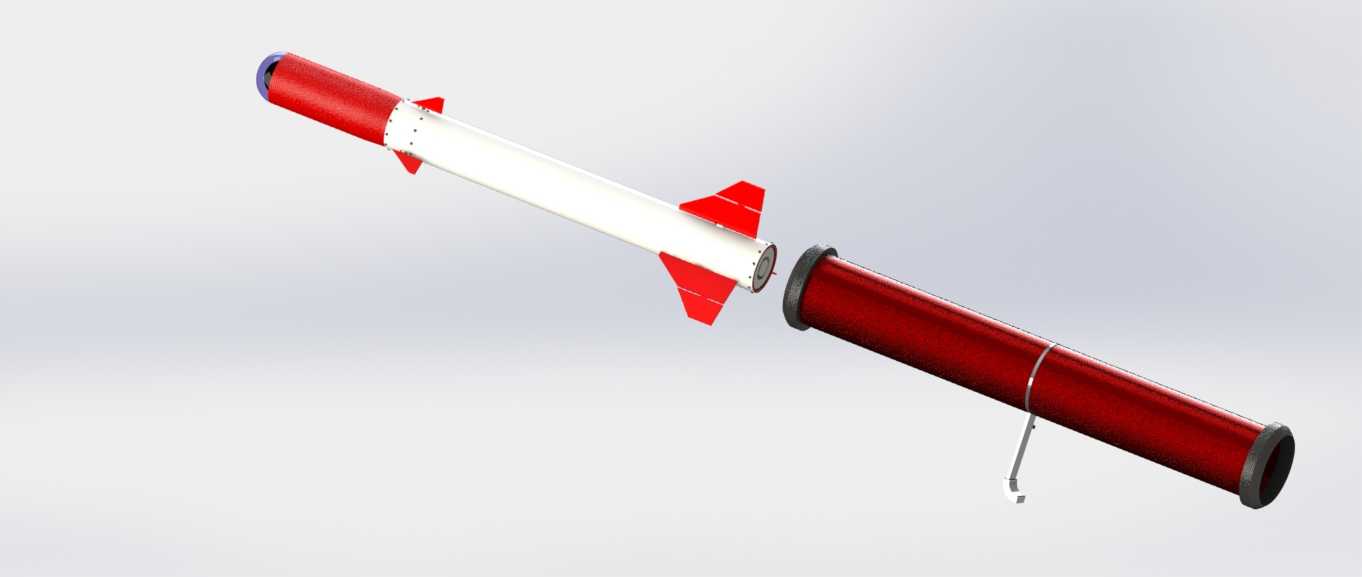

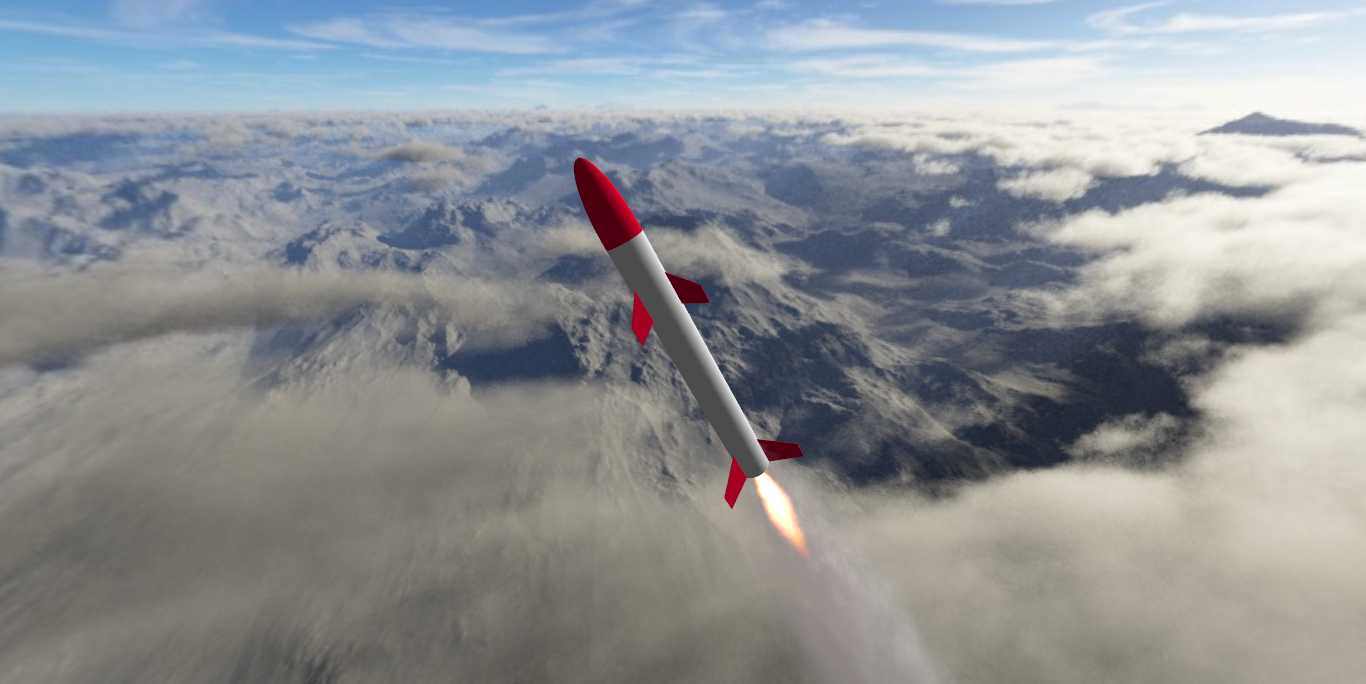

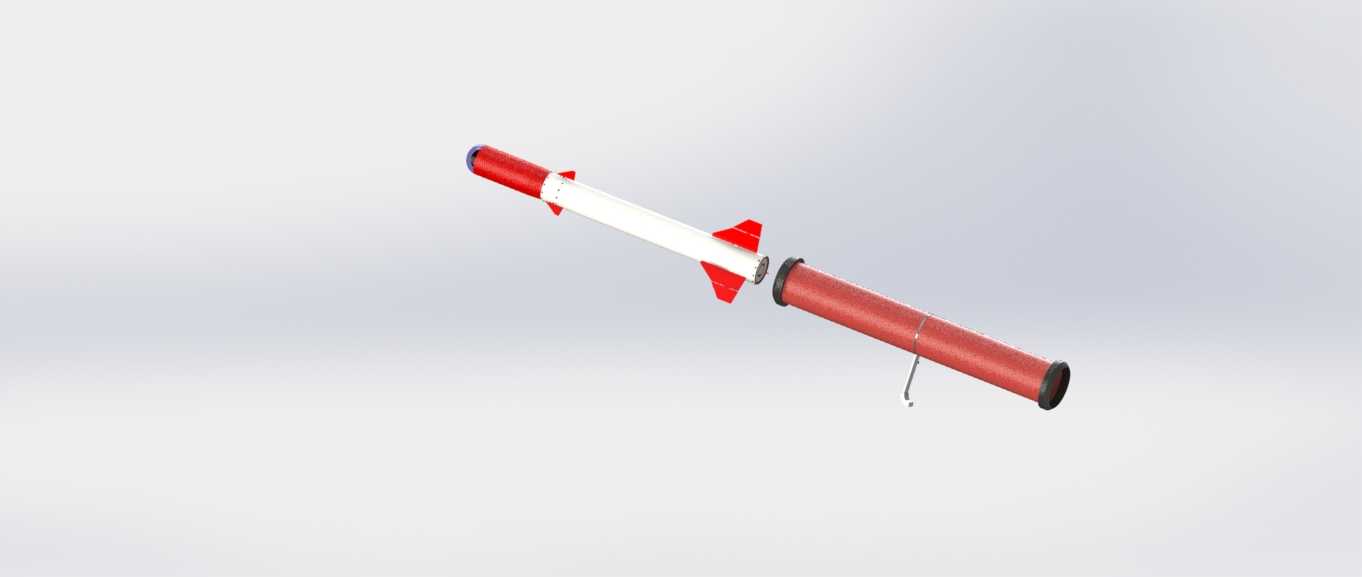

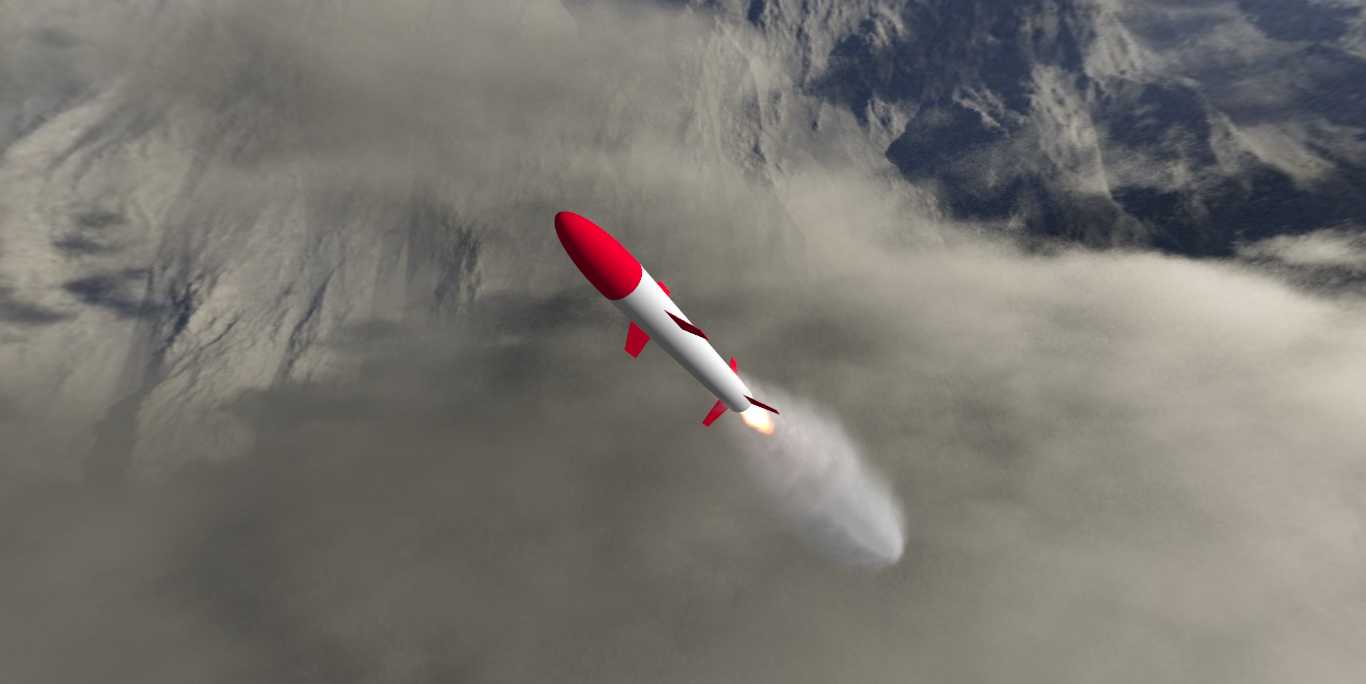

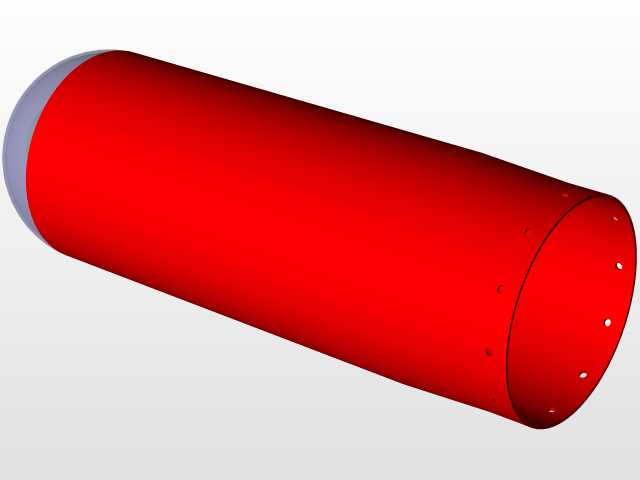

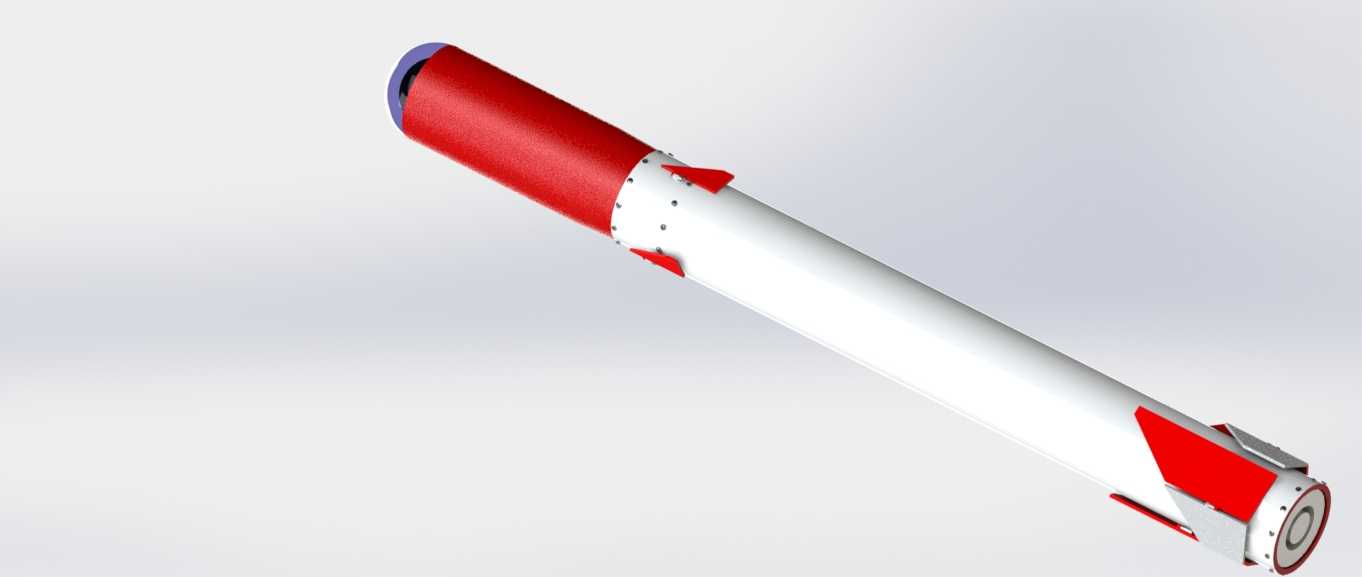

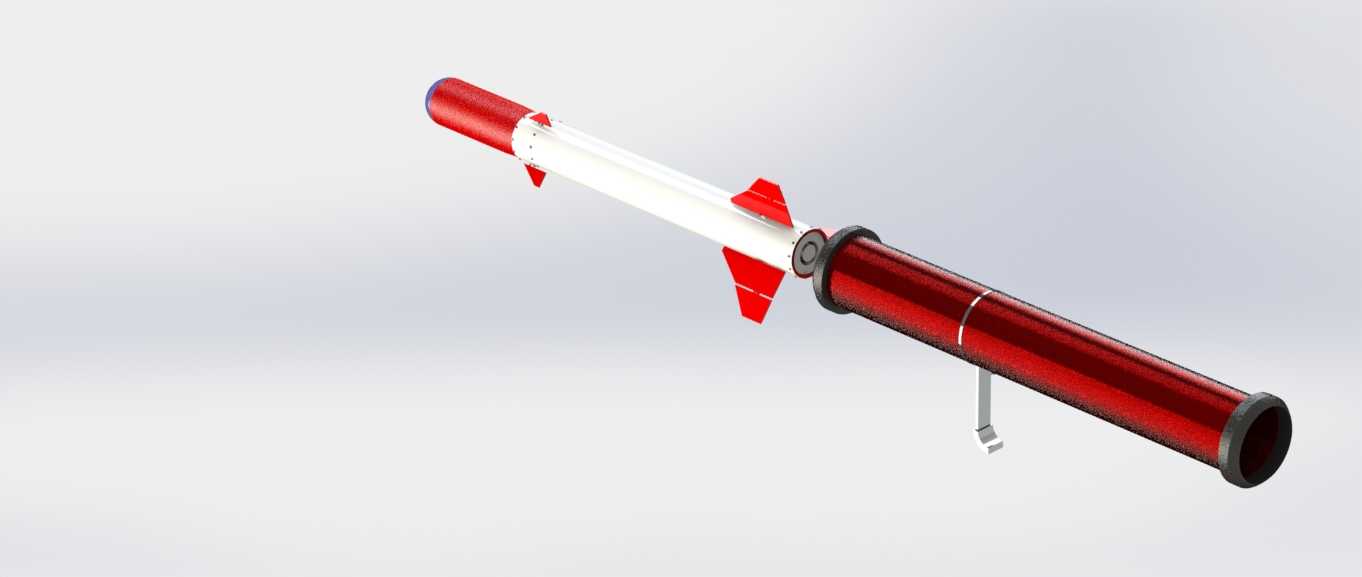

该箭体结构主要面向航空电子系统搭载试验场景，可在亚音速飞行试验工况下承载各类测试传感模块、信号收发装置与数据采集单元，为机载航电部件的实际飞行环境性能验证提供可靠的搭载平台。从结构功能划分来看，箭体头部采用钝锥形整流罩设计，可在飞行过程中有效降低迎面空气阻力，同时整流罩内部预留有充足的航电设备安装腔，可根据不同试验需求灵活布置温度、压力、加速度等各类传感组件，腔体内壁预设的安装点位可直接适配标准规格的航电模块固定支架，无需额外做结构改制。箭身主体采用等直径圆柱段设计，主体壁厚经过受力仿真校核，可承受飞行过程中的轴向过载与径向气动载荷，圆柱段外壁设置的四片对称安定面，可在飞行过程中提供稳定的气动阻尼，避免箭体出现滚转或偏航失稳，安定面与箭身采用嵌入式连接结构，连接位置做了局部加强处理，可承受大过载下的气动剪切力。箭体尾部设置有尾翼与发动机安装接口，接口尺寸匹配常规试验用固体火箭发动机的连接标准，安装端面的同轴度公差控制在0.02mm以内，可保证发动机推力轴线与箭体轴线重合，避免出现推力偏心影响飞行轨迹。在设计思路上，整个箭体采用模块化分段设计，头部整流罩、主箭身、尾段之间均采用止口定位加径向销钉的连接方式，各段可快速拆解更换，既方便试验前的航电设备调试安装，也可在试验后回收完好段体重复利用，有效降低试验成本。外形尺寸方面，箭体总长度控制在1.2m左右，主体外径108mm，安定面展长150mm，整体外轮廓尺寸可适配常规发射架的安装边界，无需对发射装置做适配改造。箭体表面的红白涂装分区一方面是为了地面光学观测时的轨迹识别，另一方面不同颜色分区也对应了内部不同的设备安装舱段，方便地面调试时快速定位对应舱位。结构细节上，箭身各段的连接位置均设置有密封圈安装槽，可保证飞行过程中舱内的密封性，避免高空气流或者雨水侵入损坏内部航电设备，箭体尾部的端面上预留有电气走线孔，可将发动机点火线路与航电设备的供电、信号线路统一引出至地面测试端，走线孔处设置有密封胶圈与线缆固定结构，可避免飞行过程中线缆晃动拉扯造成接触故障。
