简易航空教学演示用火箭结构设计

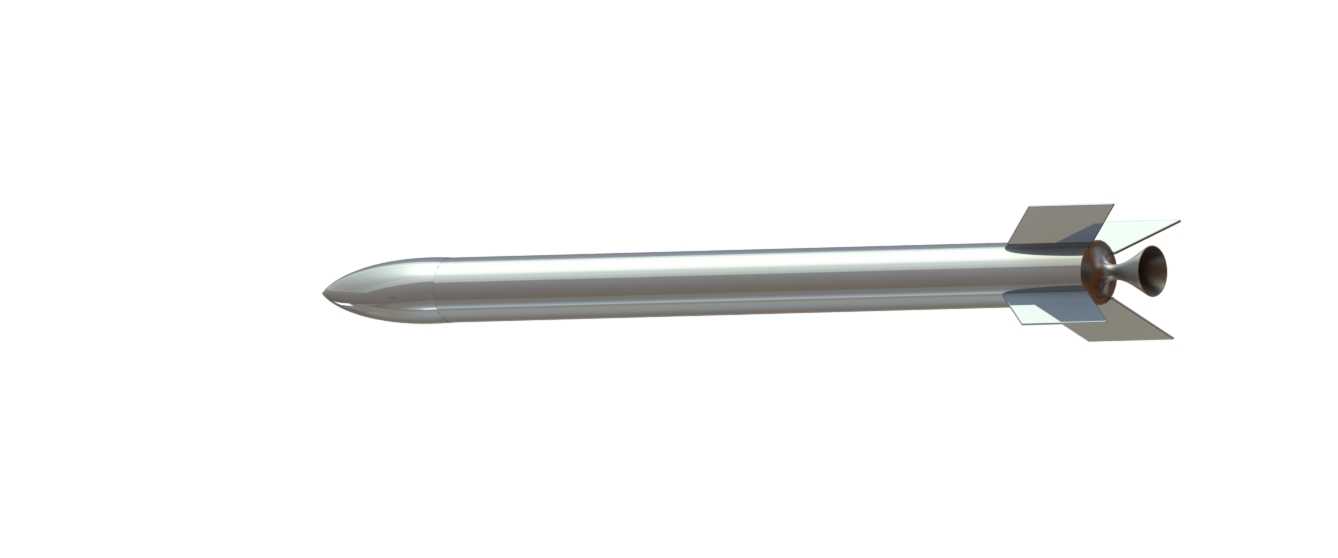

该火箭结构设计面向航空科普教学、基础气动验证场景，可作为中小学航空航天科普课程的演示教具，也能用于高校低年级飞行器设计专业的入门结构认知实训，帮助学习者快速建立火箭弹体的基础构型认知，理解气动布局对飞行稳定性的影响。设计过程中优先考虑结构的易加工性与展示性，整体采用旋成体弹身构型，头部为钝锥形整流罩，相比尖锐头锥在低速演示场景下具备更好的结构抗磕碰性能，同时能降低加工时的曲面成型难度，弹身主体为等直径圆柱段，可预留内部腔体空间，方便后续拓展加装配重块、简易降落伞舱或者小型动力模块，适配不同的演示需求。弹身尾部布置四片对称切尖梯形尾翼，翼面与弹身轴线保持平行安装，安装位置距离弹身底端预留足够的装配间隙，避免尾翼与发射导轨产生干涉，尾翼采用对称翼型，厚度均匀，既能够保证低速飞行时的航向稳定性，也方便采用板材切割后直接粘接装配，不需要复杂的翼型曲面加工工序。弹身表面的标识区域做了平面化处理，可直接粘贴标识贴纸或者喷涂标识，不需要额外做曲面随形的印刷结构，降低后期制作的工艺难度。整体外形尺寸控制在便携范围内，弹身直径适配常规科普发射架的夹持口径，不需要定制专用的发射适配夹具，弹体质心设计在弹身全长靠前三分之一的位置，压心位于质心后方，保证无控飞行状态下的姿态稳定，不会出现飞行过程中翻滚的问题。结构设计时所有曲面均采用连续G1过渡，没有尖锐的棱角凸起，在教学使用过程中可避免划伤操作人员，各部件之间采用止口定位的装配方式，整流罩与弹身、尾翼与弹身的连接位置都设计有定位台阶，装配时不需要复杂的工装定位，手工即可完成快速组装，也方便拆解后展示内部的腔体结构。弹身壁厚度做了等厚设计，若采用3D打印制作可统一设置打印壁厚参数，不需要针对不同位置做壁厚调整，能有效降低打印失败率，若采用PVC管材加工也可直接选用标准管径的成品管材，减少切削加工量。尾翼与弹身的连接位置设计有小尺寸的安装加强筋，可承受发射时的瞬时冲击力，避免尾翼在发射过程中出现断裂脱落的问题，整体结构没有复杂的内部传动或者活动部件，结构可靠性高，可重复多次用于演示发射，维护成本极低。
