罗宾逊R22直升机下部仪表操控面板

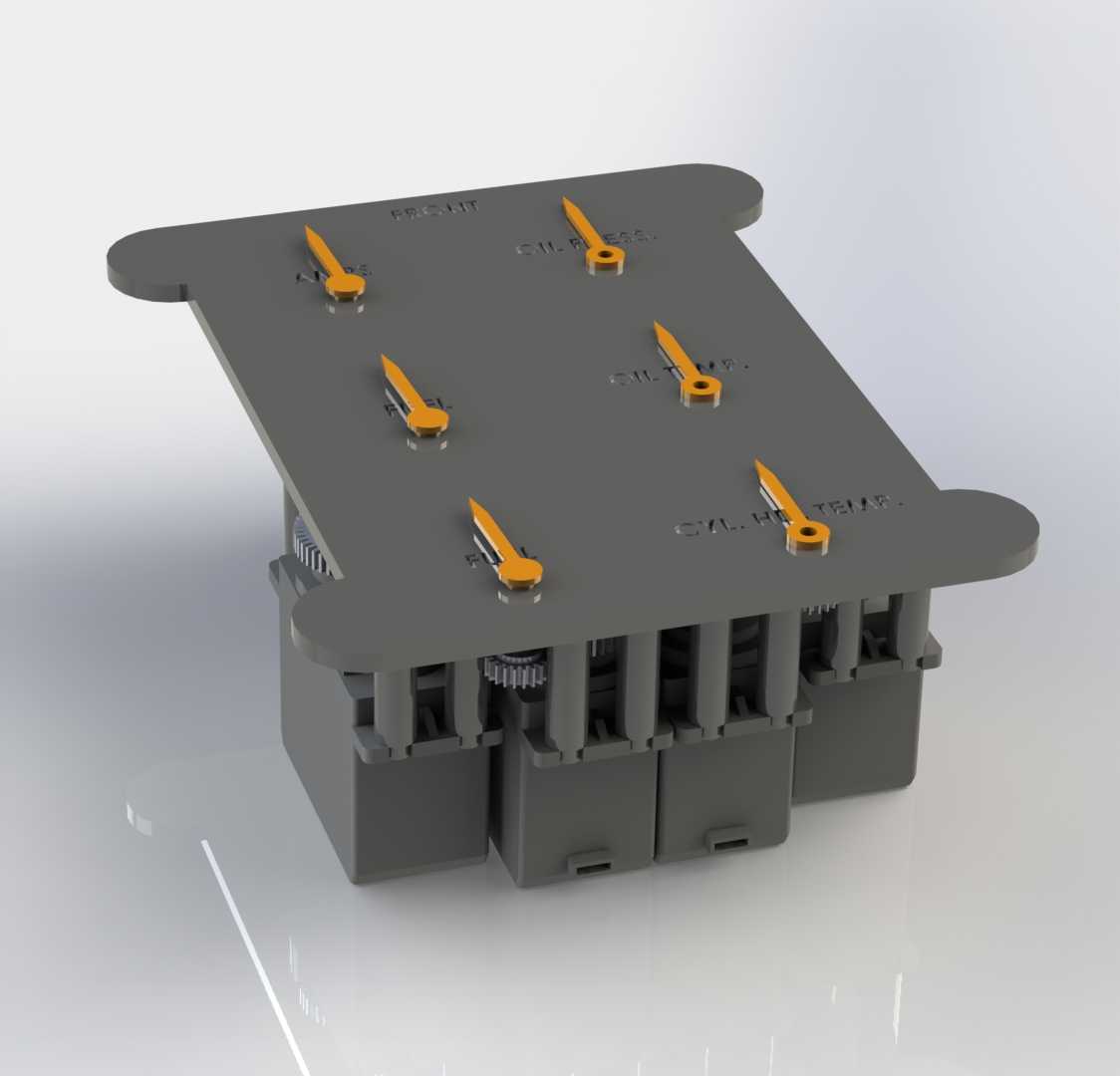

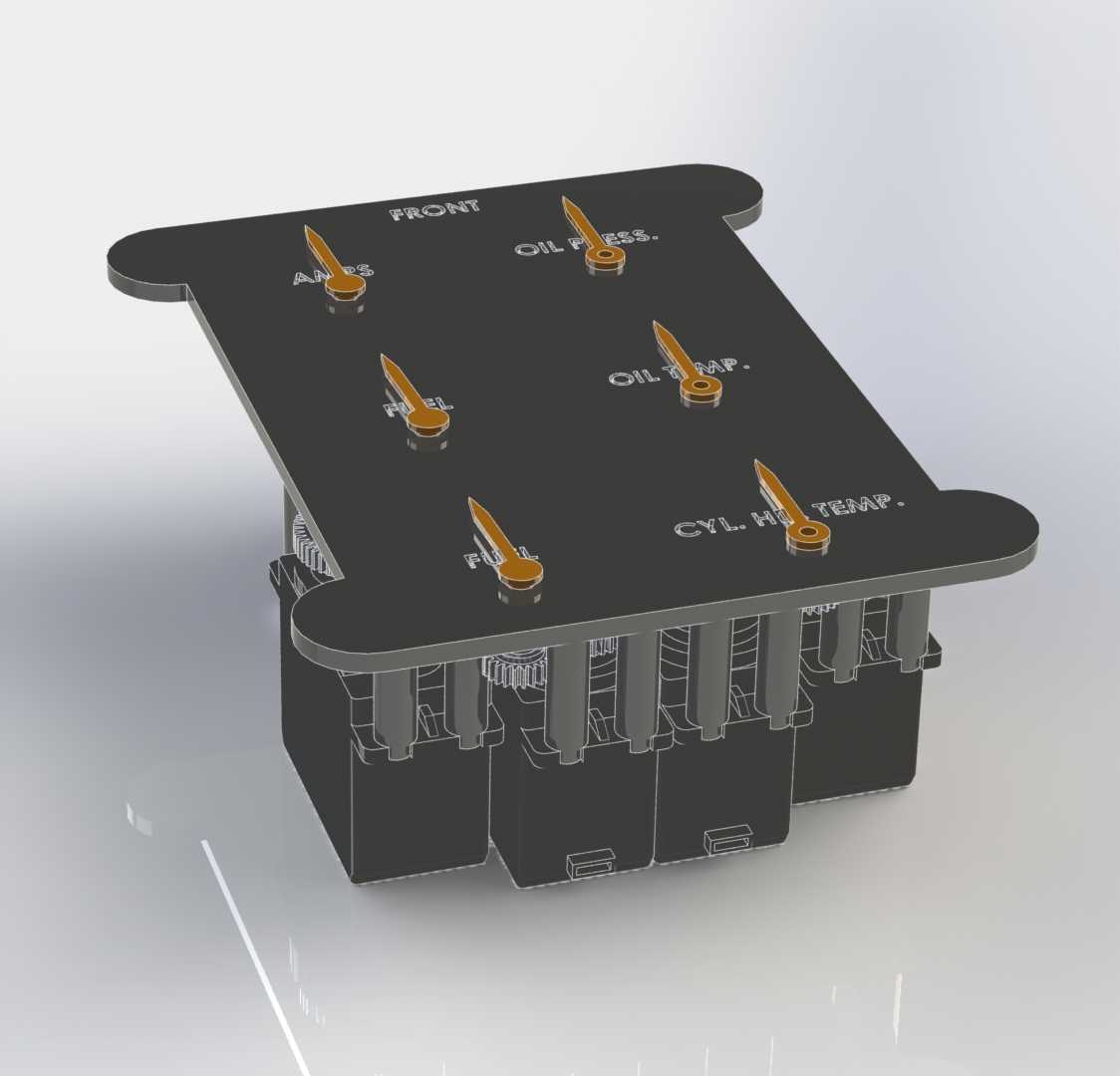

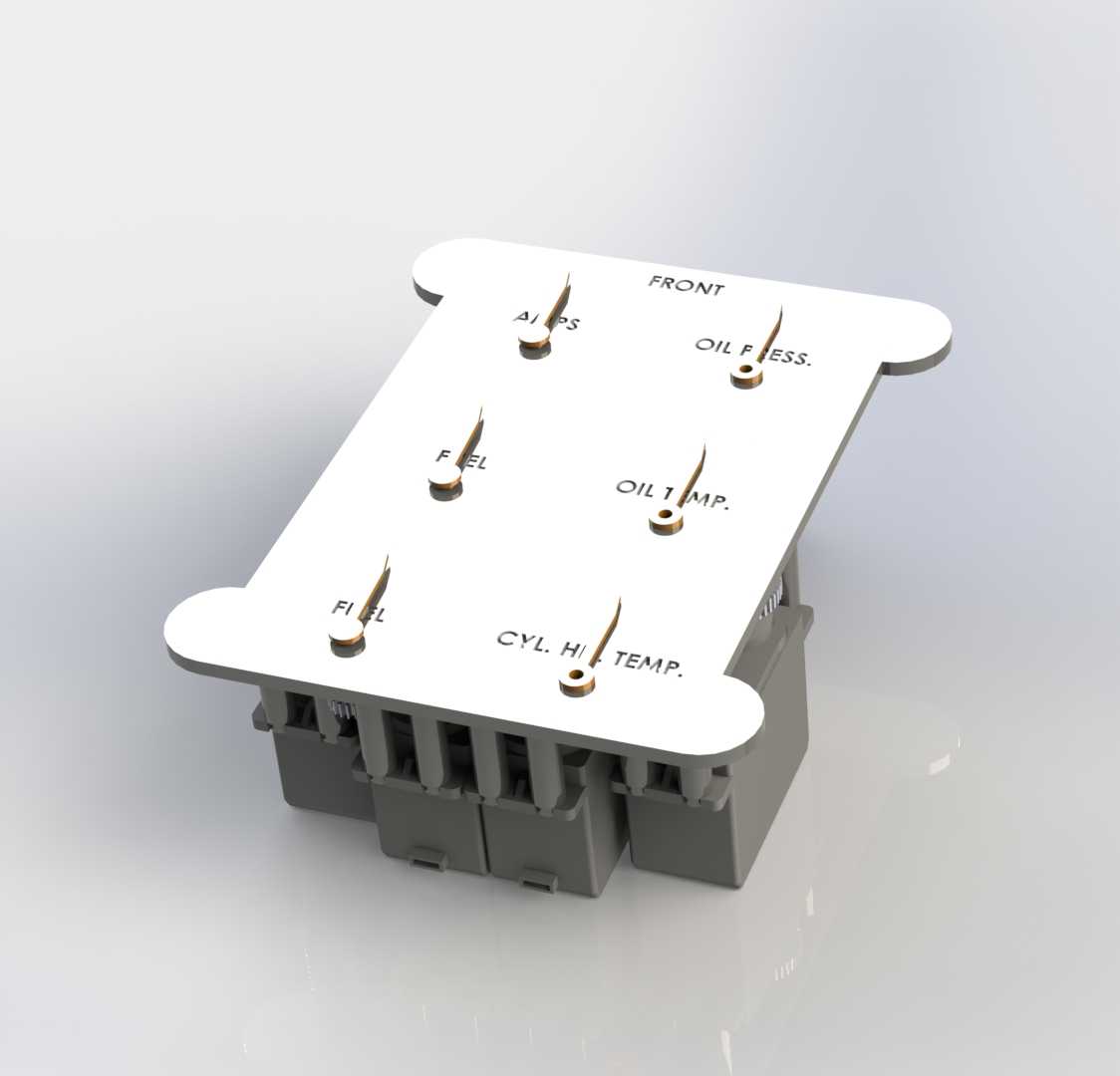

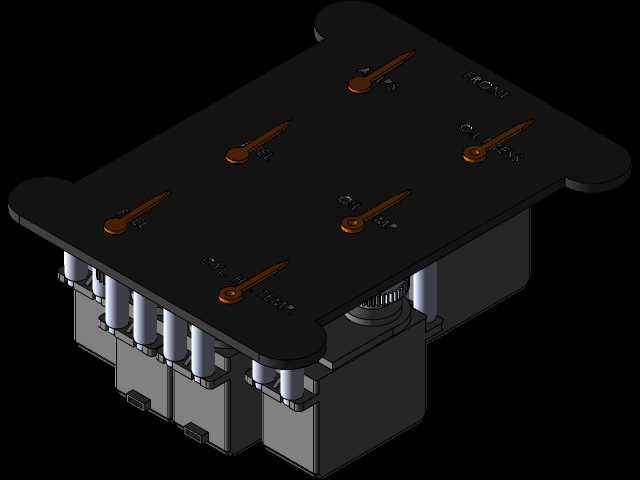

在轻型通用直升机的机载操控系统中，下部仪表盘是飞行员获取动力系统核心参数、完成飞行状态调整的关键人机交互部件，这套适配罗宾逊R22机型的下部仪表面板，针对飞行训练场景的实际使用需求做了针对性的结构适配，可直接替换同机型原装仪表安装位完成装机适配。面板本体采用带圆角切边的平板式安装结构，两侧预留的凸耳结构对应座舱原安装位的固定孔位，不需要额外修改座舱内饰的安装边界即可完成固定，整体安装深度适配R22座舱下部的预留安装腔，不会与后部的线束排布、操纵连杆产生运动干涉。面板上集成的六个子仪表单元，分别对应机油压力、燃油状态、气缸温度等动力系统核心监测参数，每个仪表的背部接口都匹配HS422伺服单元的连接标准，信号传输路径与原机线束定义完全一致，装机后不需要额外调整信号校准参数即可正常读取数值。设计过程中优先考虑了飞行训练场景下的操作可靠性，仪表拨杆的操作阻尼做了适配优化，飞行员在佩戴飞行手套的状态下也能精准完成参数切换、状态复位操作，面板表面的字符标识采用凹刻填漆工艺，长期阳光直射、频繁擦拭也不会出现标识磨损脱落的问题。面板下部的模块化壳体采用分舱式结构设计，每个仪表对应独立的安装腔室，单个仪表出现故障时可单独拆卸更换，不需要拆解整个面板总成，大幅降低了日常维护的工作量，壳体上预留的线束卡槽可规整排布每个仪表的信号连接线，避免飞行过程中机身振动导致线束磨损、接头松脱的问题。这套面板的结构数据完全参照实机测绘完成，所有安装孔位、接口尺寸、操作行程都与原装部件保持一致，既可以用于飞行模拟设备的座舱搭建，为飞行学员提供高拟真度的操作训练环境，也可作为实机维修替换的结构参考，辅助维修人员完成部件的测绘加工与装机调试。
