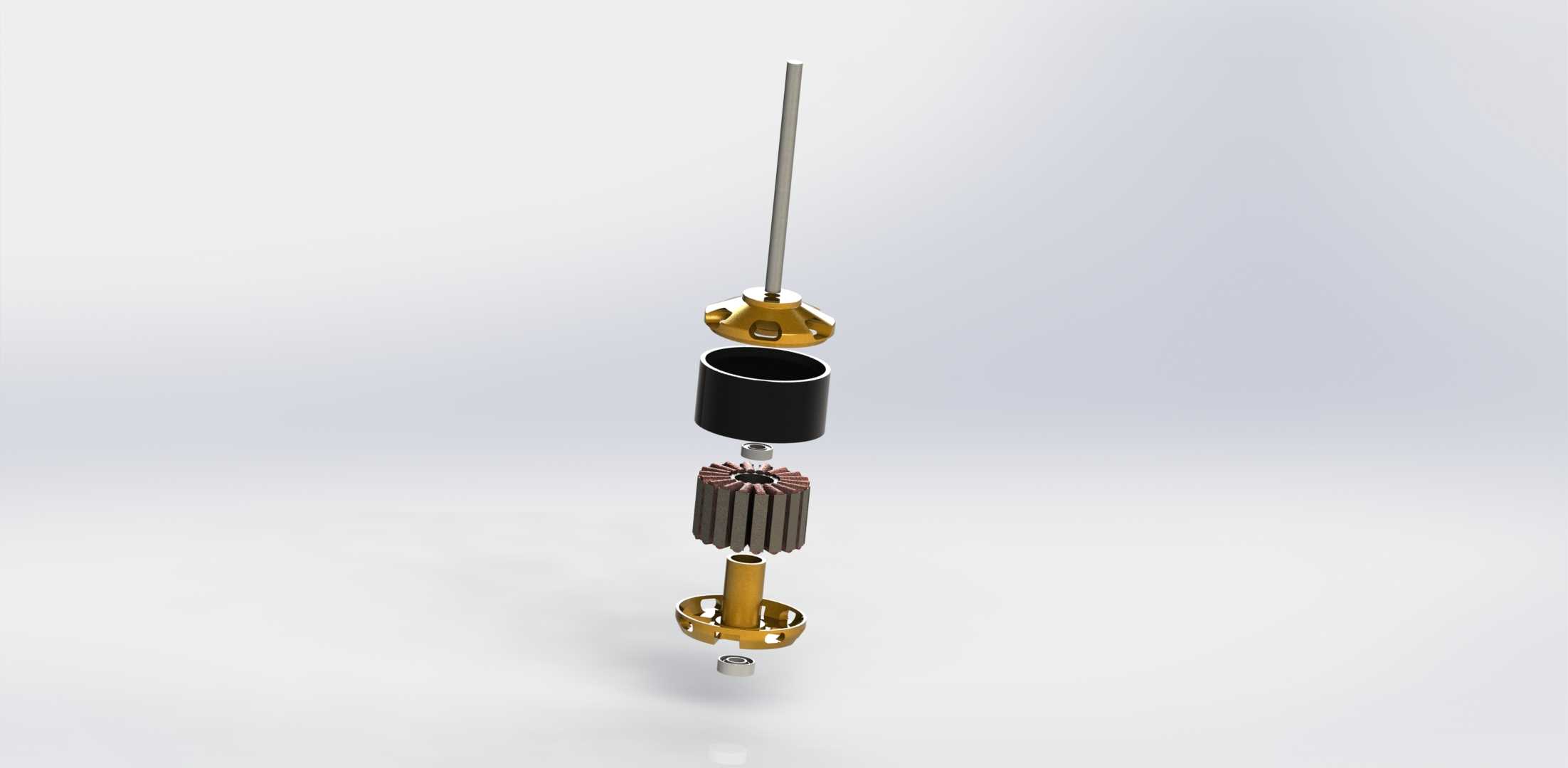

航模用外转子无刷直流电机爆炸结构展示

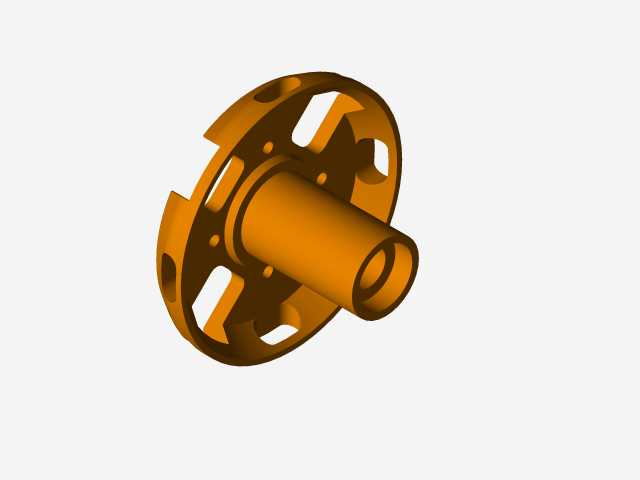

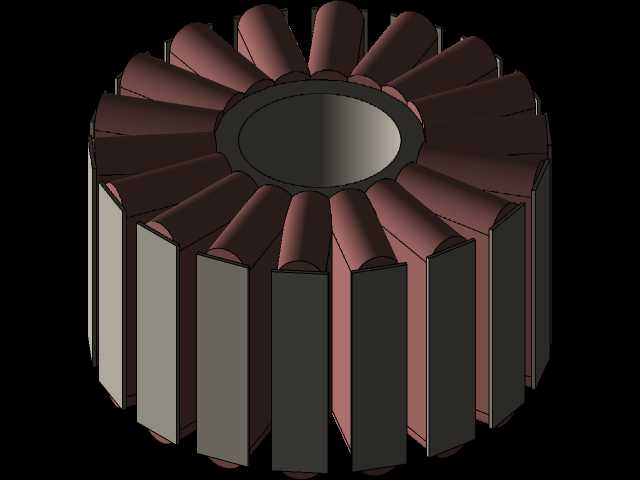

这款无刷直流电机的结构拆解呈现，能清晰看到各核心部件的装配逻辑，外转子结构的设计初衷是适配航模类设备的高扭矩输出需求，相比同尺寸内转子电机，外转子设计可在低转速区间输出更大扭矩，匹配螺旋桨负载特性时无需额外搭配大减速比齿轮组，能直接降低动力系统的传动损耗与整体重量。从拆解视图可看到，定子铁芯采用多槽斜槽结构，绕组排布集中规整，可有效降低齿槽转矩，让电机运转时的转动平顺性更好，避免航模飞行过程中出现动力输出顿挫的问题，两端的端盖采用轻量化金属材质，既保证轴承安装位的结构强度，又能控制整体自重，中心轴采用高强度合金钢材质，表面做了耐磨处理，可承受螺旋桨旋转时产生的径向拉力与轴向载荷，避免长时间运转出现轴体弯曲变形的问题。在实际应用场景中，这类电机多用于固定翼航模、小型多旋翼无人机的动力输出端，安装时需注意端盖预留的安装孔位间距，匹配对应机型的电机座安装尺寸，轴伸端的长度要适配螺旋桨的安装厚度，搭配桨夹时需保证轴体与桨夹的同轴度，避免高速旋转时产生动平衡偏差引发机身震动。设计过程中，定子与转子的气隙控制在极小的公差范围内，既保证磁钢的磁通量利用率最大化，又避免运转过程中转子与定子出现剐蹭，磁钢采用表贴式固定在转子壳内壁，排布方式对应定子槽数做了极槽配合优化，可降低运转时的电磁噪音，提升能量转换效率。两端的轴承采用深沟球轴承，分别嵌装在前后端盖的轴承位内，可承受径向与双向轴向载荷，适配航模飞行时的复杂受力工况，转子外壳同时承担散热壳体的作用，运转时随转子同步转动的外壳可带动周边空气流动，带走定子绕组工作时产生的热量，避免长时间大油门输出时出现绕组过热退磁的问题。选型时需注意，这类电机的KV值对应适配的螺旋桨尺寸与供电电压有明确匹配范围，安装时要保证电机座的平面度，避免安装应力导致轴承偏磨，接线时三相线的相序对应电调的输出相序，可通过调换任意两相线调整电机转向，适配不同机型的正反桨安装需求。
