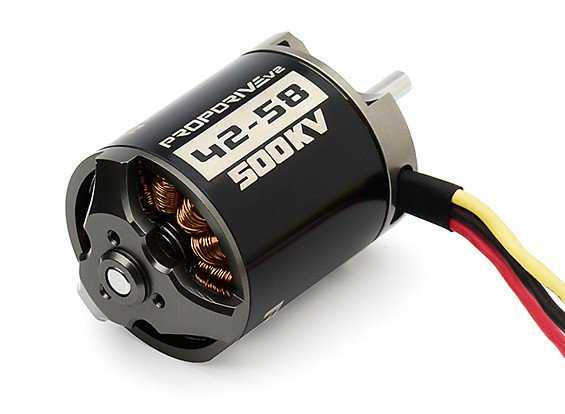

Prodrive外转子无刷动力电机结构模型

这款外转子无刷电机的三维结构，核心面向小型移动动力场景的结构适配需求，在格斗机器人、小型航模、便携移动作业设备的动力选型环节，这类高KV值外转子电机是兼顾功率密度与安装便捷性的常用方案。做结构适配的时候，首先要抓准静态安装的螺栓孔位布局，这部分是直接决定电机能不能顺利装到设备安装位的核心，模型还原的螺栓排布完全匹配市面同规格产品的安装孔距，不用再反复核对孔位公差，做安装板设计的时候可以直接提取孔位坐标做配合特征。从外形尺寸边界来看，模型完整还原了电机筒体的外径、输出轴的伸出长度与轴径、尾部出线端的线缆弯折预留空间，做整机结构布局的时候，可以直接把模型导入装配体，核对电机和周边传动部件、外壳结构、走线槽的间隙，不会出现后期装配时筒体碰壳、轴伸长度不够连不上联轴器、出线位置被结构件压住的问题。从功能特性层面，这类外转子结构的无刷电机，转子外壳直接随磁钢旋转，相比同功率内转子电机能输出更大扭矩，不用额外搭配大减速比齿轮组就能直接驱动负载，在小型格斗机器人的行走驱动、航模的动力输出场景里，能省掉复杂的减速传动结构，减轻整机重量。设计思路上，模型还原了电机端面的散热镂空结构，做整机热管理设计的时候，可以顺着这些镂空的通风路径规划导流方向，避免电机长时间高负载运行时热量堆积；尾部的三相出线位置做了出线护套的结构还原，走线固定的时候可以对应设计线缆卡扣的位置，避免设备运行震动时线缆根部反复弯折断裂。做结构验证的时候，还能通过模型拆解出定子绕组的占位空间、磁钢的排布位置，要是做定制化电机外壳改装、安装座轻量化设计，能直接在现有模型基础上做特征修改，不用从零开始测绘筒体曲面，大幅缩短结构设计的周期。在小型移动机器人的动力舱设计里，这类电机的安装位往往和电池仓、控制板仓紧邻，精准的外形尺寸能帮设计师合理压缩动力舱的冗余空间，在有限的整机尺寸里塞下更大容量的电池，提升设备续航；航模应用场景里，电机的安装座角度、轴伸和螺旋桨的配合长度，直接影响飞行的动平衡，精准的模型能提前模拟螺旋桨安装后的前后间隙，避免桨叶碰到机身整流罩。
