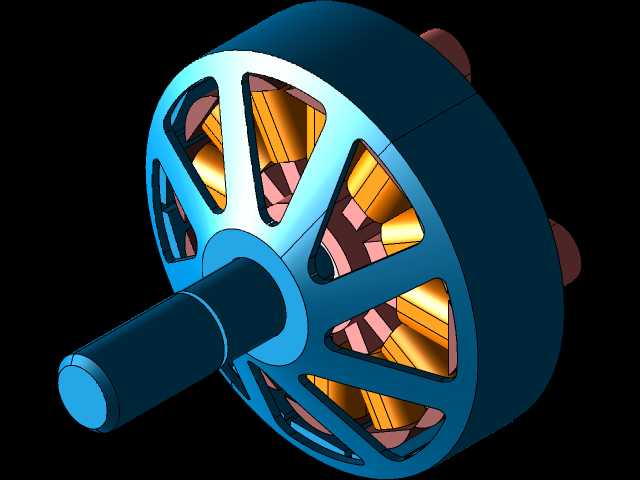

外转子无刷电机三维结构设计

这款外转子结构的无刷动力部件，核心应用场景覆盖小型多旋翼无人机、RC模型车船、小型便携动力装置等对动力密度、转动平顺性有较高要求的领域，区别于传统有刷动力结构，其无机械换向触点的设计从根源上降低了运转磨损与电磁干扰，能在高转速工况下保持长期稳定的动力输出。从结构设计逻辑来看，该模型采用外转子包覆定子的布局，将永磁体贴附于转子壳体内壁，定子绕组固定在中心基座上，这种布局能在相同体积下获得更大的转动扭矩，适配航模类设备大推力、快响应的动力需求。结构组成上，中心贯穿的输出轴采用双轴承支撑结构，前后轴承分别嵌装在定子基座的对应安装位，能抵消转子高速转动时产生的径向跳动，保证输出轴的同轴度精度，避免运转过程中出现偏心震动。定子部分的铁芯采用多槽分布式绕线结构，绕组排布经过间隙优化，既保证了磁路的导通效率，也预留了足够的散热间隙，避免持续高负载运转时绕组积热导致的性能衰减。转子外壳采用辐条式镂空设计，并非单纯为了减重，镂空结构能在转子转动时形成主动气流，直接带走定子绕组与铁芯产生的热量，同时辐条结构的筋位经过受力校核，能承受高转速下的离心力，避免转子壳体出现形变开裂。安装边界方面，定子基座预留了标准的安装孔位，孔位间距与市面主流航模电调、机架安装尺寸匹配，输出轴的轴径、伸出长度也符合通用螺旋桨、传动轮的安装公差要求，不需要额外做结构修改就能直接适配现有配套部件。设计过程中对定转子之间的气隙做了严格控制，气隙过大会降低磁能利用率导致动力不足，气隙过小则可能因为加工公差、运转震动出现定转子擦碰，模型里的气隙取值兼顾了加工可行性与动力效率，同时转子壳体的壁厚、永磁体的嵌入深度都做了参数化处理，方便后续根据不同的KV值需求调整绕组匝数与磁体规格。从实际使用角度出发，这类无刷动力部件必须搭配电子调速器使用，模型里的定子出线端预留了足够的接线空间，能适配不同线径的绕组引线，避免安装时出现引线挤压破损的问题。转子端盖的定位结构采用台阶式配合，能保证转子与输出轴的同轴度，组装时不需要额外做同轴度校正就能满足动平衡要求，降低量产组装的调校成本。
