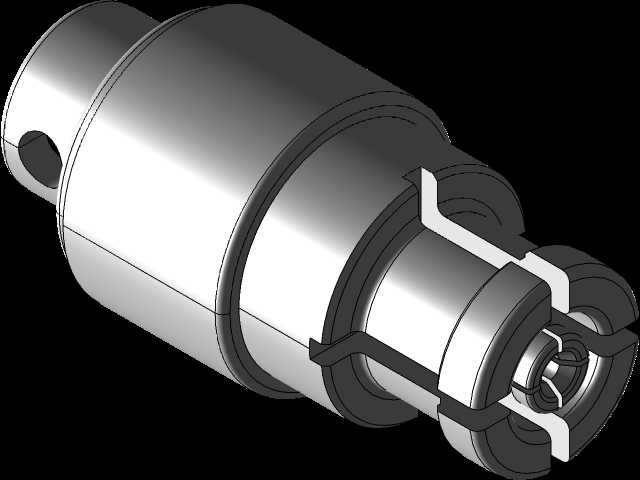

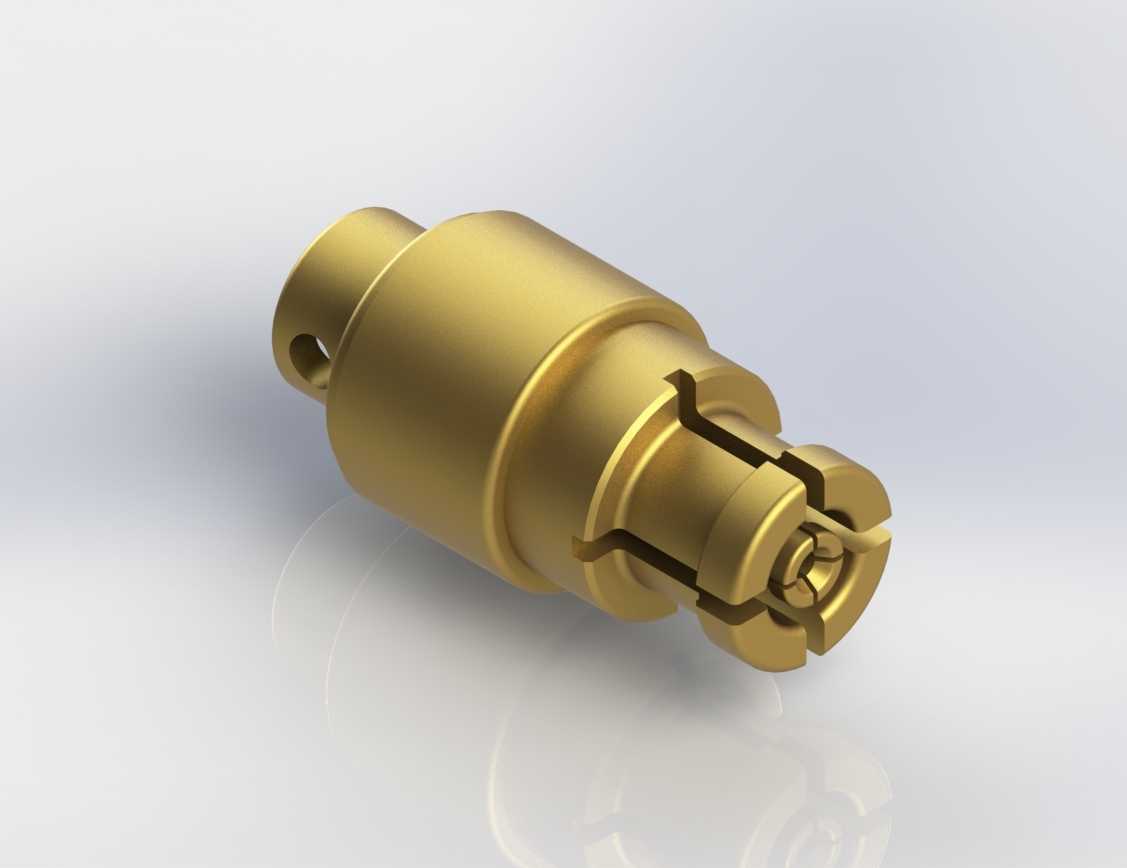

65GHz迷你SMP半刚性同轴直插射频连接器

在高频微波通信、测试测量设备的射频链路搭建场景中，板卡与半刚性电缆的互联往往对连接器件的尺寸、驻波表现、安装可靠性有着严苛要求，这款65GHz频段覆盖的迷你SMP直插连接器，正是针对高密度射频互联场景开发的适配部件。不同于常规SMA类连接器的尺寸规格，迷你SMP接口的体积压缩幅度接近40%，能够在有限的PCB板卡空间内实现多通道射频信号的密集排布，常见于相控阵雷达的TR组件通道、高速示波器的前端信号采集模块、5G毫米波通信的测试治具内部，解决高频段信号传输过程中接口处的阻抗不连续问题。该款连接器自带全止动锁紧结构，在与适配接口插接到位后，卡扣结构会自动卡入接口的限位槽内，即便是在存在小幅振动的机载、车载设备舱内，也不会出现接口松脱导致的信号中断问题，同时插拔力控制在合理区间，既保证连接可靠性，也不会因为插拔力过大造成半刚性电缆的芯线弯折损伤。从结构设计逻辑来看，这款连接器的内导体采用开槽收口的接触形式，外导体的接触簧片做了等间距切槽处理，能够保证在65GHz的工作频段内，接口处的特性阻抗稳定维持在50欧姆，与0.047英寸规格的半刚性同轴电缆（如UT47这类常用线缆）实现阻抗匹配，最大限度降低信号回波损耗。建模过程中需要严格控制各段台阶的同轴度公差，内导体与绝缘介质的配合间隙控制在0.02mm以内，外导体的插接段外径公差需要满足h6级精度要求，避免插接时出现卡滞或者接触间隙过大的问题。安装边界方面，这款直插头的尾部采用压接式结构适配半刚性电缆，压接段的外径与线缆外导体尺寸匹配，安装时不需要额外的焊接工序，通过专用压接钳即可完成线缆与连接器的可靠固定，插接端的轴向安装深度仅为4.2mm，在板卡布局时不需要预留过大的操作空间，相邻连接器的中心距可以压缩到5mm以内，大幅提升高密度射频板卡的空间利用率。连接器的外壳采用黄铜镀金工艺处理，既保证外导体的导电性能，也能在长期使用过程中避免氧化导致的接触电阻上升，绝缘支撑件采用低介电常数的聚四氟乙烯材质，在高频段下的介质损耗极低，能够有效减少信号传输过程中的功率衰减。在实际选型应用中，需要注意该款连接器的适配线缆规格，不可与更大尺寸的半刚性电缆混用，同时在布局时要预留出手指或者专用插拔工具的操作空间，避免密集排布后无法完成插拔操作，与板端插座的配合公差需要严格匹配，否则会在高频段出现驻波比超标的问题，影响整个射频链路的信号传输质量。
